  • Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

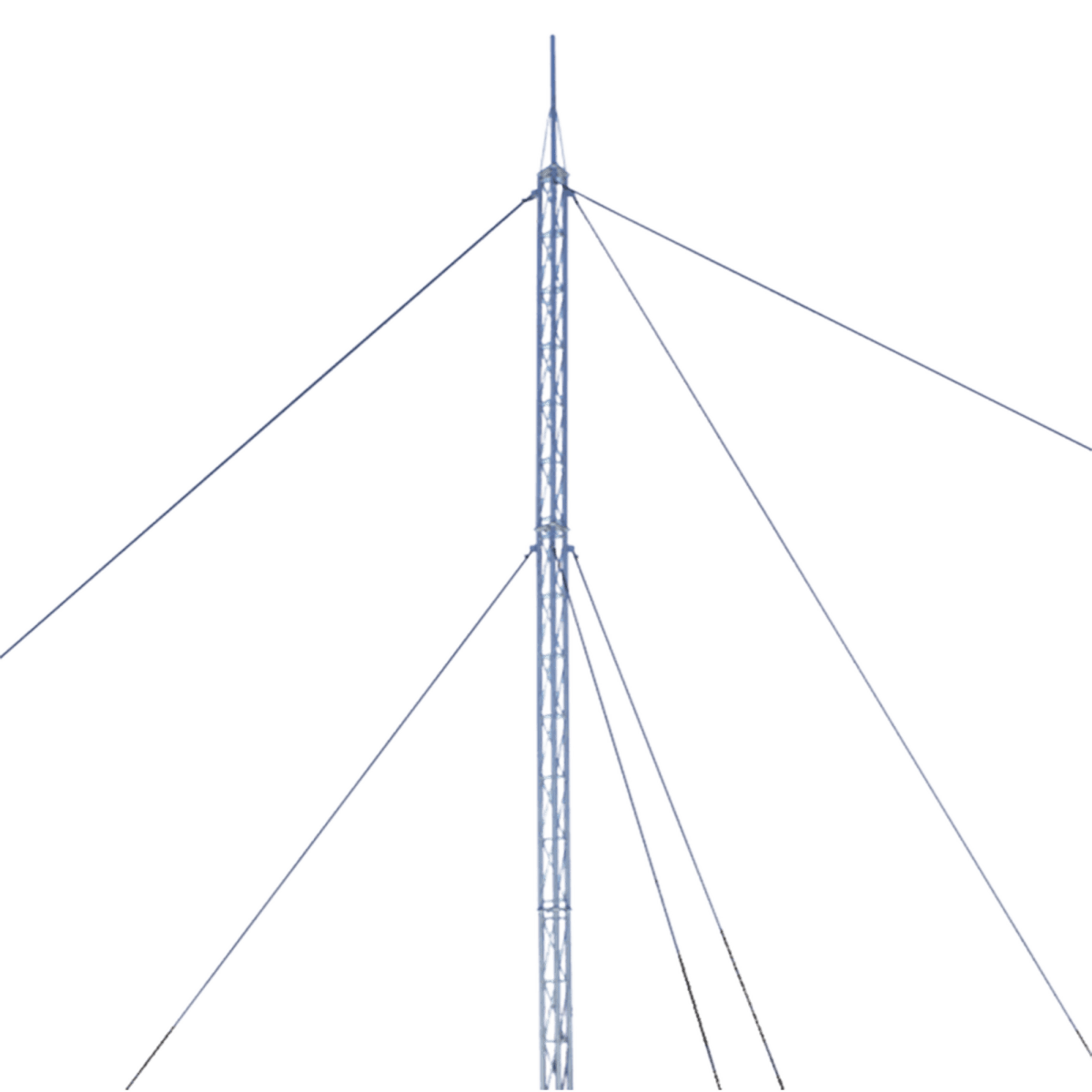

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). - SILYMX
Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida). - SILYMX

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Oferta
$ 18,946.99 MXN
$ 14,801.99 MXN

Impuestos incluidos.

Envío calculado al finalizar la compra.

¡En stock!
Añadir al carrito Seleccionar las opciones anteriores

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
  • Ideal para zonas secas libre de corrosión.

Características Físicas:

  • Carga Axial Máxima: 200 Kg.
  • Altura: 18 metros (6 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
  • Aplicación: Intemperie (Zonas desérticas o baja humedad).

 Incluye los siguientes componentes:

Cantidad
Modelo
 Descripción
6 STZ-30 Tramo de torre de 30 cm. de ancho de cara. Cada tramo incluye tornillería para armado.
1 SCZ-30P Copete de torre de 30 cm. con opresor para pararrayo.
3 SJB-30 Brida para sujeción de Retenida.
1 SBA-30 Base para torre de 30 cm.
1 SAB-30 Ancla para base de torre.
3 SAP-01 Ancla de Losa o Pared para torre Arriostrada.
18 CUELLO-14LS Cuello para cable de retenida.
54 NUDO-316MS Abrazadera tipo perro de 3/16"

No incluye cable de retenida. Se recomiendan 190 metros de retenida de 1/8" (SRET-318, o SRET-318-CAM ) o diámetros superiores.

Se recomiendan 9 tensores de 1/2" x 6". (TEN-1/2X6OGS). No incluidos.

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ18-PRO.- ¡Todo incluido! Ideal para torres de 18 m con dipolo corona, cableado y electrodos con 10 años de garantía.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo  Descripción
     1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
     1 S610 Registro plástico.
     3 TGCR11 Conector de Ojo
     2 TGAB18 Conector para Varilla
     1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):

Cantidad Modelo  Descripción
        1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
        1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
        1 S610 Registro plástico chico.
        1 ANTIOX Aerosol para protección de terminales.
        3 TGCR11 Conector de Ojo
        2 TGAB18 Conector para Varilla
       12 TGAC

Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK).  "Es necesario revisar metraje de cable en sitio".

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Sistema de Señalización/Iluminación  (No incluido):

Cantidad Modelo  Descripción
        2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L-810.
        2 HLU3 Montaje para lámpara de obstrucción EIGSLSE
*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.



Sistema de línea de vida (No incluido):

Cantidad    Modelo  Descripción
    2 SHE-LV Par de herrajes de sujeción
    1 S-GULV Guía para línea
   20 SRET-338 Cable de 3/8"
    6 NUDO-38FS
