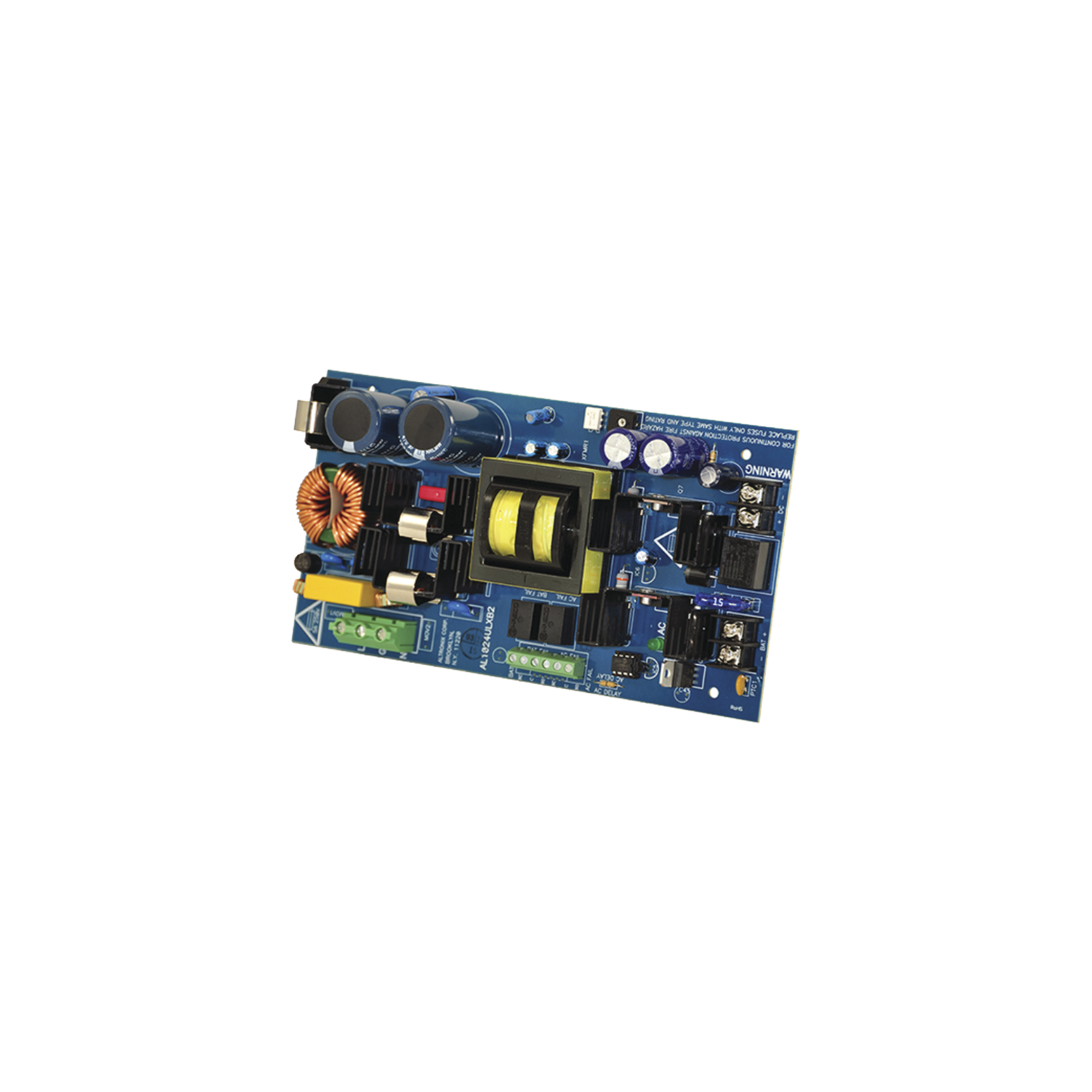

Fuente de alimentación tipo tarjeta AL1024ULXB2

Formato: Fuente de alimentación tipo tarjeta · AL1024ULXB2 · 24VDC @ 10A · 115VAC/60Hz

La AL1024ULXB2 es una fuente de alimentación y cargador de subensamblaje listado por UL que transforma la entrada 115VAC, 60Hz en una única salida de 24VCC para suministro de alimentación y recarga de baterías en sistemas de respaldo, automatización y control. Proporciona salida de 24VDC con corriente de carga continua de 8A y picos de 10A durante alarma, salida filtrada y regulada electrónicamente, y un cargador integrado para baterías selladas de plomo-ácido o gel. Incluye conmutación automática a la batería de respaldo ante fallo de la CA y caída de voltaje cero al cambiar, ideal para UPS, equipos de seguridad, telecomunicaciones y racks de control. Sus dimensiones compactas y peso ligero facilitan su integración en paneles y gabinetes.

Entre sus diferenciadores técnicos destacan la supervisión de falla de CA con contactos de forma "C", presencia de batería y supervisión de batería baja, indicadores LED de estado de entrada y salida, y la capacidad de disparo de notificación configurable (30 segundos o 6 horas). Ofrece protección contra cortocircuito y sobrecalentamiento, una ondulación máxima de 250 mVpp y compatibilidad con baterías de reserva para mantener operaciones críticas durante interrupciones. El rango de temperatura operativo es de 0 °C a 49 °C (con almacenamiento de -20 °C a 70 °C) y la humedad relativa es de 85% ± 5% para entornos industriales; el consumo y rendimiento se mantienen certificados por listado UL.

Características principales

• Entrada 115 VAC, 60 Hz (4.2 A).
• Salida 24 VDC.
• Corriente de alimentación continua 8 A; 10 A durante alarma.
• Salida filtrada y regulada electrónicamente.
• Protecciones: cortocircuito y sobrecalentamiento.
• Máxima ondulación: 250 mVpp.
• Cargador integrado para baterías selladas de plomo-ácido o gel.
• Conmutación automática a batería en caso de fallo de CA; caída de voltaje cero al conmutar.
• Indicadores LED de entrada y salida; supervisión de CA y presencia de batería (contactos tipo "C").
• Disparo de notificación configurable: 30 s (valor de fábrica) o 6 h.

Especificaciones técnicas

Aplicaciones recomendadas

• Sistemas de respaldo de energía para equipos de automatización e control industrial.
• UPS / SAI para paneles de control, telecomunicaciones y seguridad.
• Alimentación de subsistemas en racks de control y equipos de automatización.
• Instalaciones en edificios inteligentes y salas de telecomunicaciones que requieren 24VDC estable.
• Proyectos de integración con baterías de reserva para operación continua de sistemas críticos.
• Fuente de alimentación para módulos y tarjetas de control en entornos industriales.

Beneficios clave

• Confiabilidad UL para entornos industriales: listado UL que garantiza cumplimiento de normas y seguridad.
• Alimentación continua con respaldo: salida de 24 VDC con 8 A continuo y 10 A en alarma para mantener equipos críticos operativos.
• Conmutación suave a batería: con caída de voltaje cero al cambiar a batería de respaldo, minimizando interrupciones.
• Protecciones integrales: protección frente a cortocircuito y sobrecalentamiento para mayor seguridad y longevidad.
• Monitorización y conectividad: supervisión de CA y presencia de batería con contactos de forma "C" para integración a sistemas de supervisión.
• Cargador de baterías integrado: compatible con baterías selladas de plomo-ácido o gel para facilitar la gestión de reserva.
• Diseño compacto y montaje flexible: formato de tarjeta que facilita la instalación en paneles y racks de control.

Preguntas frecuentes

• ¿Qué ocurre si falla la CA? El equipo cambia automáticamente a la batería de respaldo sin interrupciones, con caída de voltaje a cero al conmutar.
• ¿Qué baterías son compatibles? Baterías selladas de plomo-ácido o gel.
• ¿Qué rango de temperatura soporta? Operación 0 °C a 49 °C; almacenamiento -20 °C a 70 °C.
• ¿Qué indican los LED de estado? Los LED de entrada y salida señalan el estado de CA y CC para monitoreo rápido.
• ¿Qué protecciones ofrece? Protección contra cortocircuito y sobrecalentamiento.

Estándar de calidad

La AL1024ULXB2 mantiene el formato UL listado, orientado a aplicaciones industriales y de automatización. Su diseño compacto, protecciones integradas y capacidades de monitorización facilitan la integración en paneles, cajas de control y racks, asegurando alimentación estable y respaldo fiable. Modelo exacto: AL1024ULXB2.
