Pastilla Termomagnética CHINT NXB632PC16 | Interruptor Automático 2 Polos 16A | Riel DIN | 6kA | 110-415VCA
- SKU:
- Marca: CHINT
- TIPO: Centros de Carga e Interruptores
- CÓDIGO DE BARRAS:
IVA Incluido.
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido

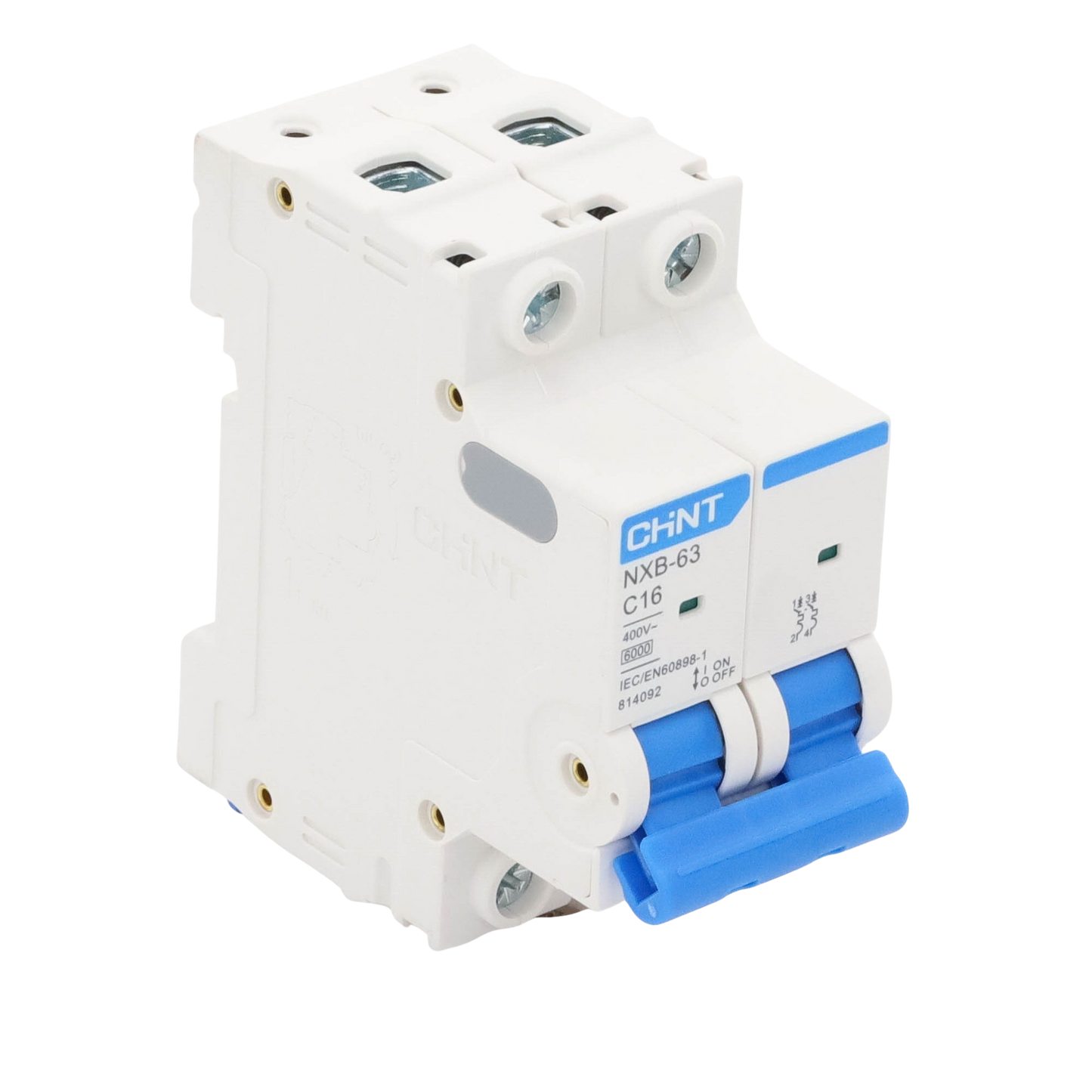

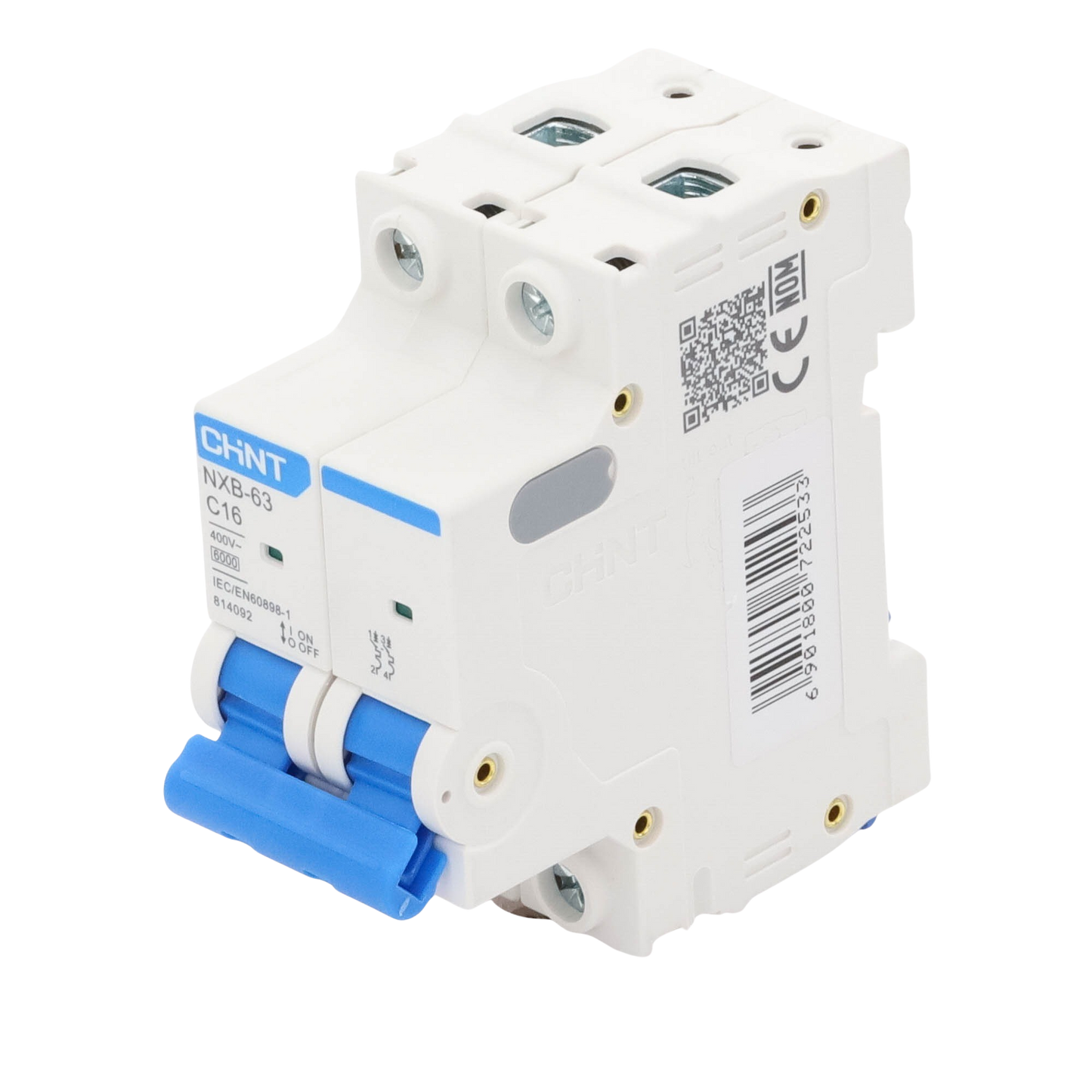

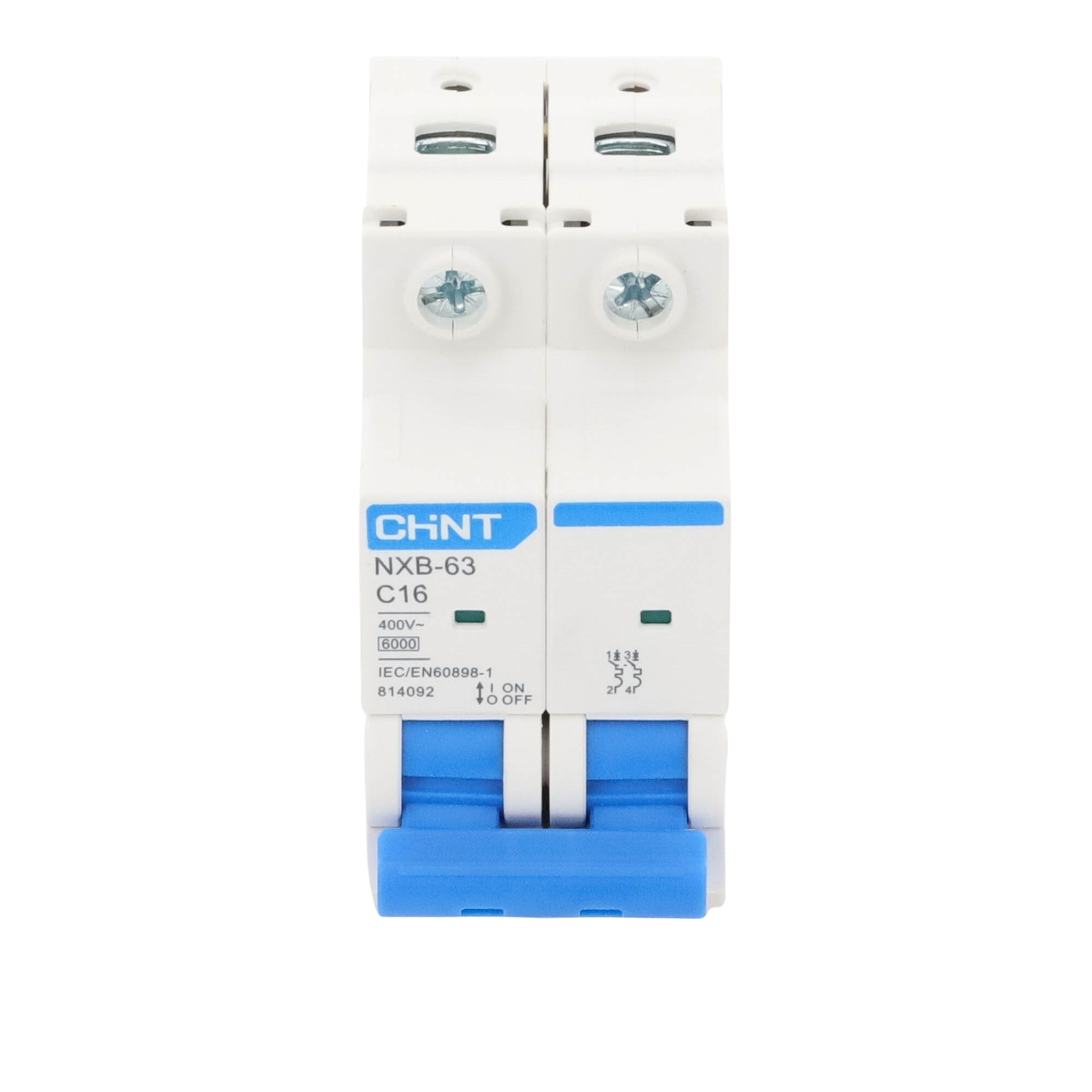

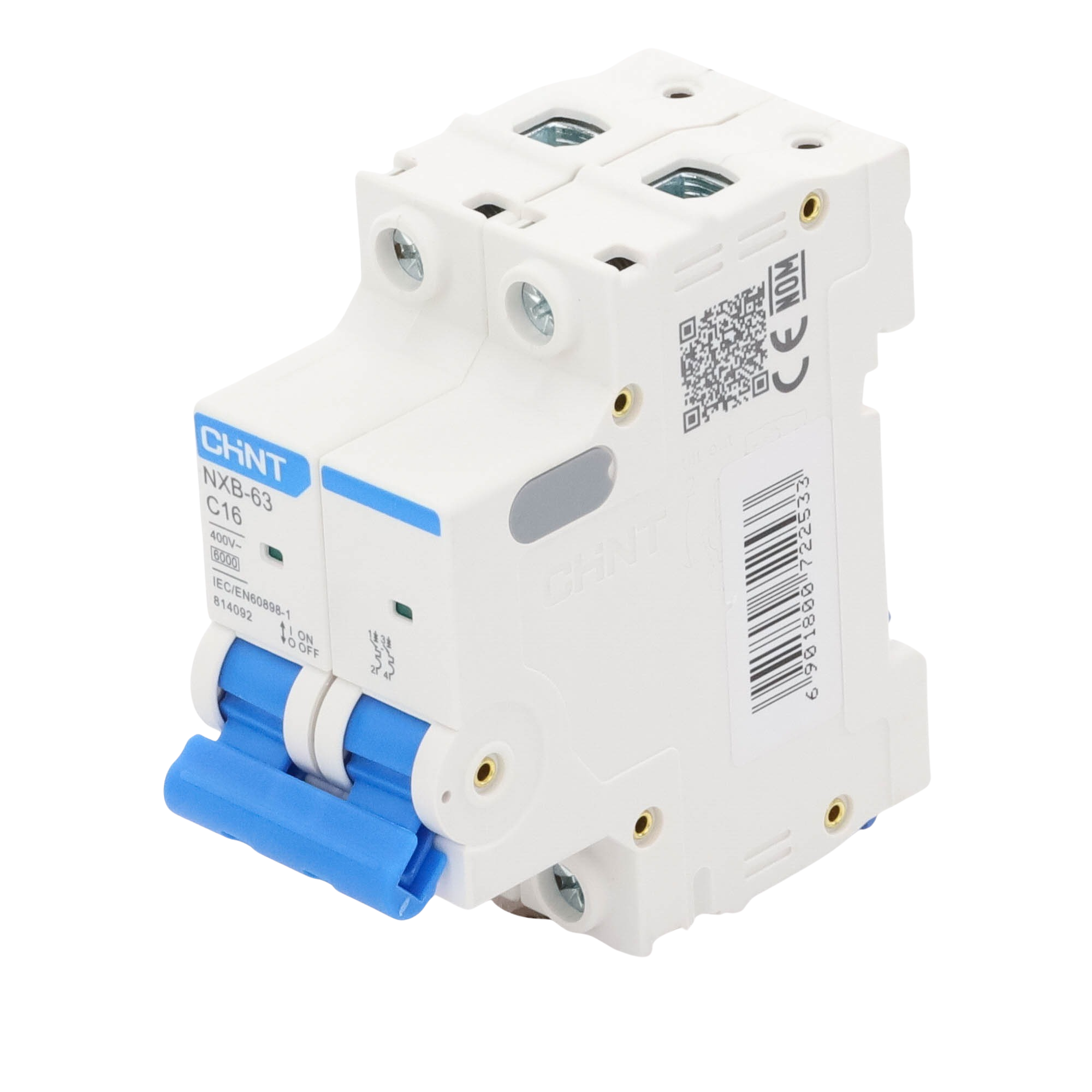

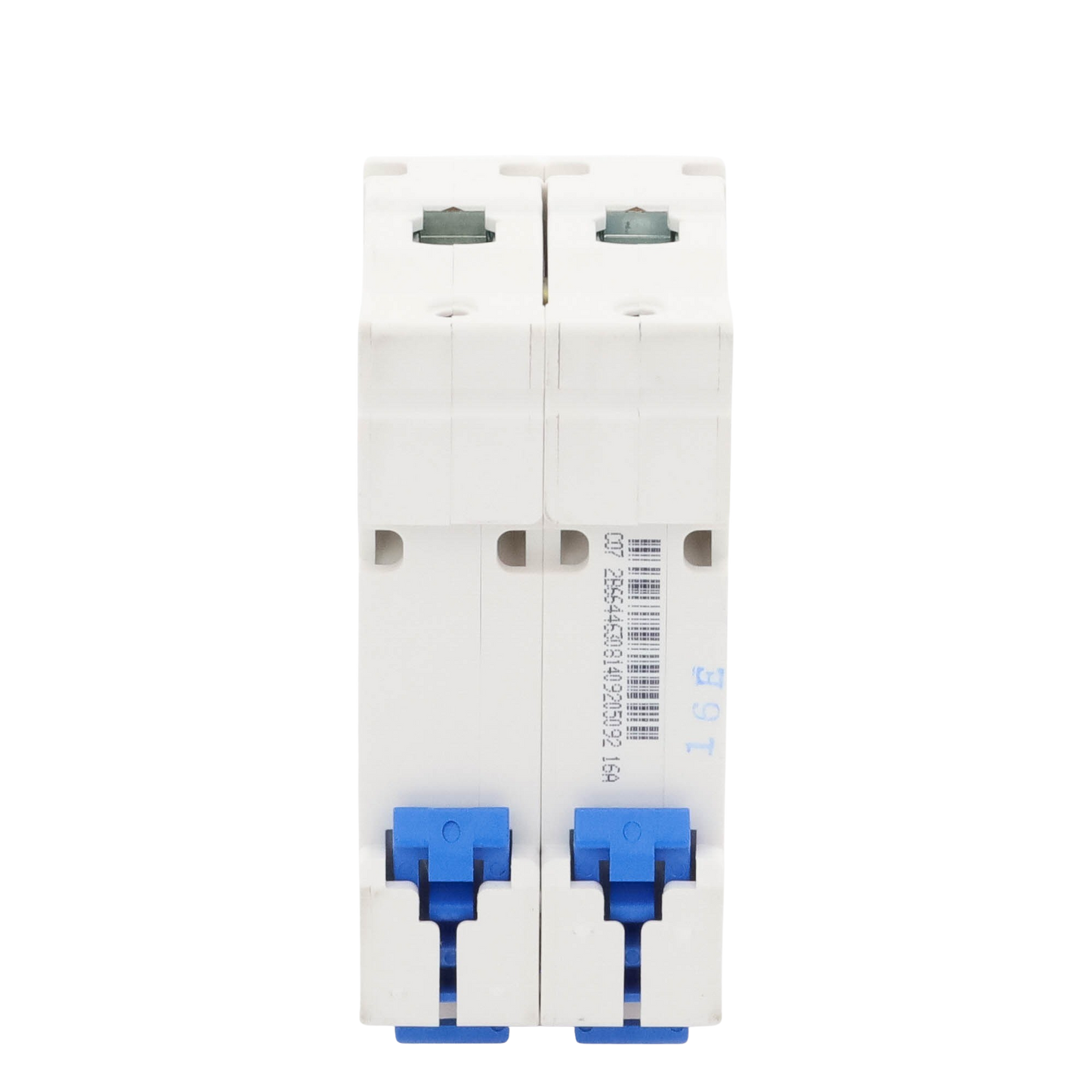

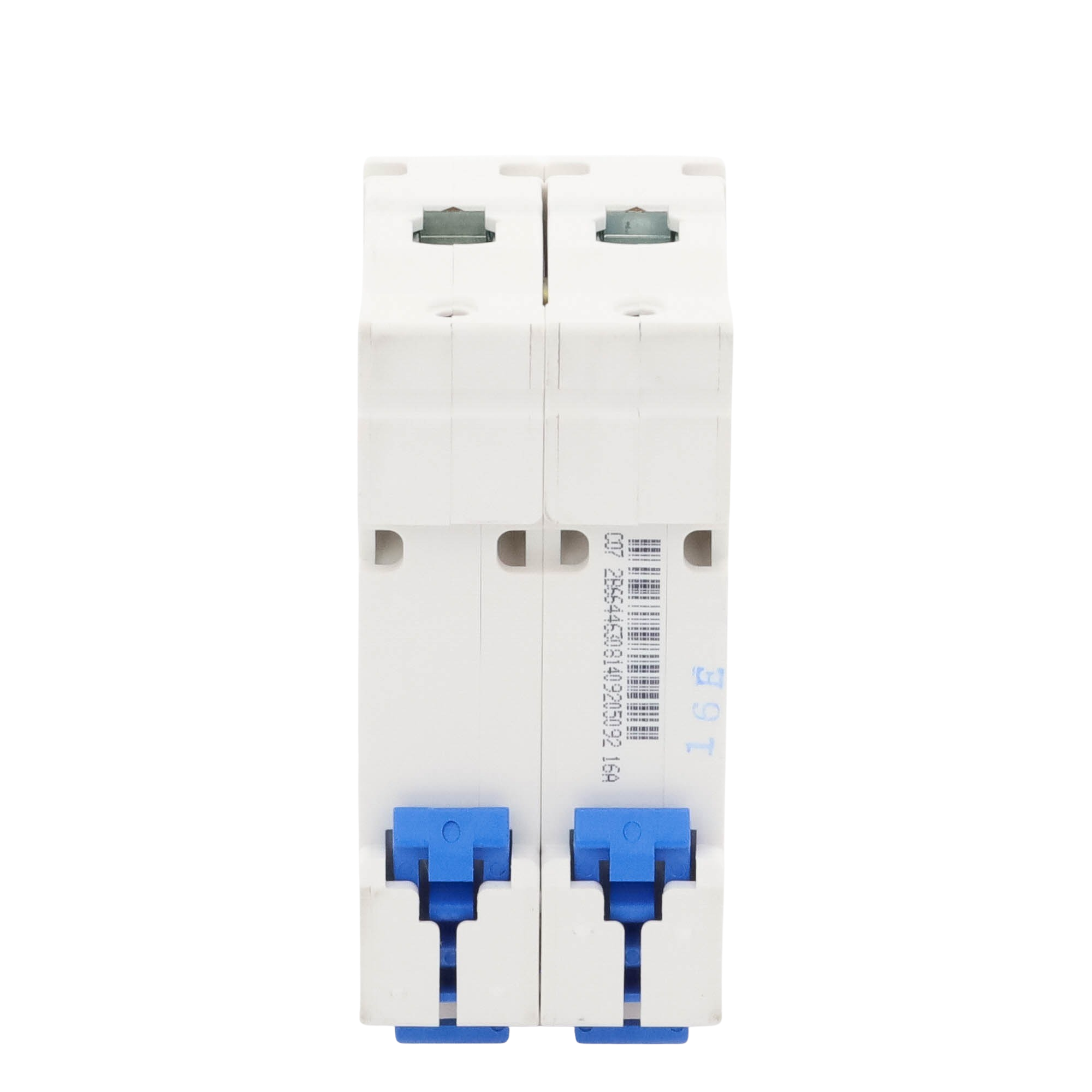

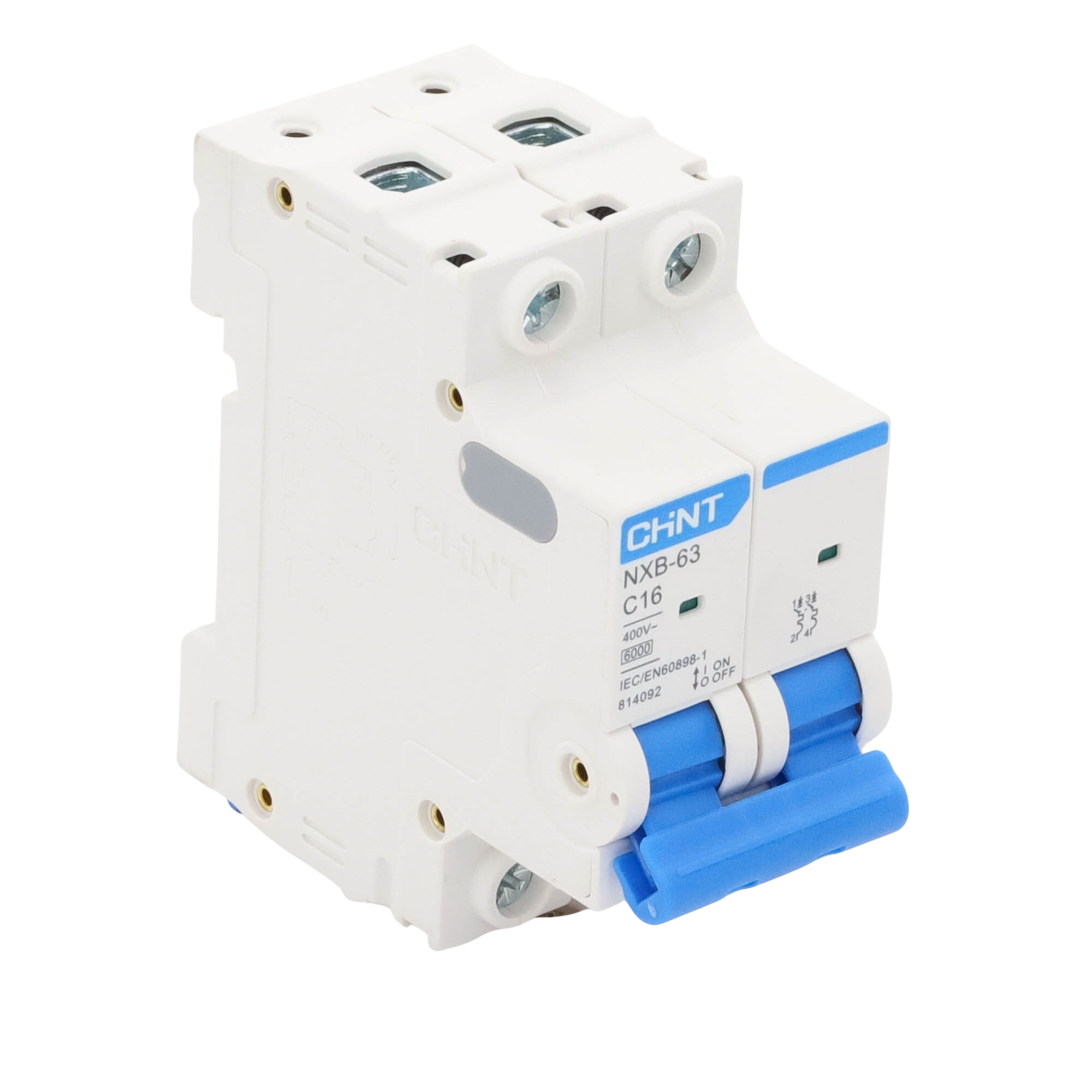

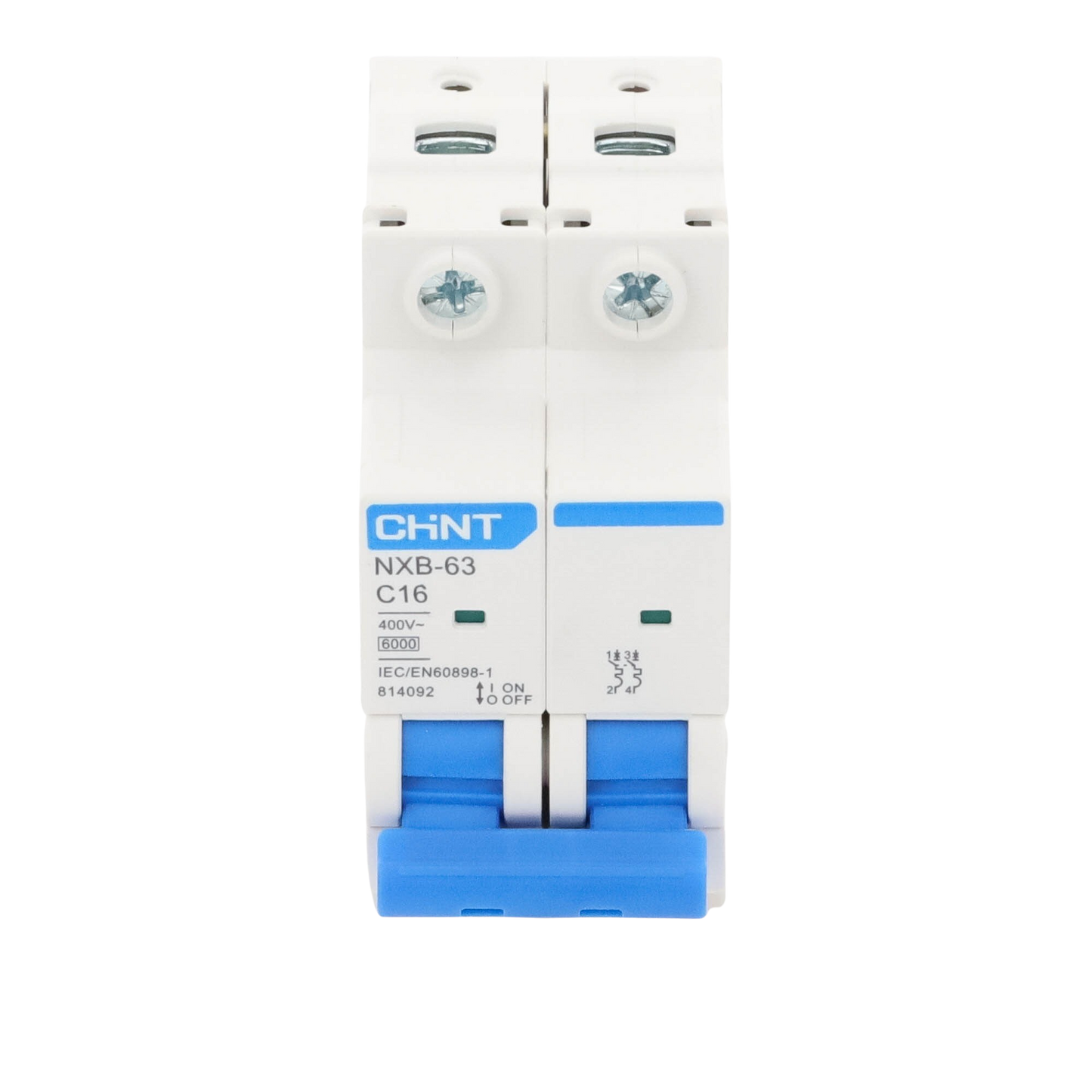

Pastilla Termomagnética CHINT NXB632PC16 | Interruptor Automático 2 Polos 16A | Riel DIN | 6kA | 110-415VCA
La Pastilla para Riel DIN CHINT NXB632PC16 (Serie NXB-63) es un interruptor termomagnético de 2 polos diseñado para proteger instalaciones eléctricas contra sobrecargas (protección térmica) y cortocircuitos (protección magnética). Su capacidad interruptiva de 6kA y su amplio rango de voltaje (110VCA a 415VCA) lo convierten en una solución confiable para tableros eléctricos residenciales, comerciales e industriales.
Gracias a su montaje para riel DIN, tornillos cautivos e indicador visual de estado, este interruptor automático facilita la instalación, inspección y mantenimiento de circuitos eléctricos con máxima seguridad.
Protección confiable para tu instalación eléctrica
El interruptor automático NXB-63 actúa de forma inmediata cuando detecta una condición anormal en el circuito. Su mecanismo termomagnético permite una respuesta precisa para evitar daños en cableado, equipos y cargas conectadas.
- Protección térmica contra sobrecorrientes por sobrecarga.
- Protección magnética contra cortocircuitos.
- Capacidad interruptiva 6kA para una desconexión segura.
- 2 polos, ideal para circuitos bifásicos o fase + neutro.
- Indicador de estado de fácil lectura.
- Diseño para riel DIN compatible con tableros eléctricos estándar.
Características principales
- Modelo: NXB632PC16
- Serie: NXB-63
- Tipo: Interruptor termomagnético / pastilla automática
- Polos: 2P (2 polos)
- Corriente nominal: 16A
- Voltaje de operación: 110VCA a 415VCA
- Capacidad interruptiva: 6kA
- Montaje: Riel DIN
- Bandera indicadora: Rojo (circuito cerrado) / Verde (circuito abierto)
- Tornillos cautivos: facilitan la instalación y evitan extravío
- Rango de temperatura: -30°C a 70°C (operación)
Especificaciones técnicas
| Parámetro | Detalle |
|---|---|
| Marca | CHINT |
| Modelo | NXB632PC16 |
| Serie | NXB-63 |
| Tipo | Interruptor automático termomagnético |
| Polos | 2 |
| Corriente nominal | 16A |
| Voltaje de operación | 110VCA a 415VCA |
| Capacidad interruptiva | 6kA |
| Montaje | Riel DIN |
| Temperatura de operación | -30°C a 70°C |
| Vida mecánica | Hasta 20,000 ciclos |
| Vida eléctrica | Hasta 10,000 ciclos |
Aplicaciones recomendadas
- Tableros eléctricos residenciales y comerciales
- Protección de circuitos de iluminación y tomacorrientes
- Instalaciones industriales con cargas moderadas
- Control y protección de líneas bifásicas o fase + neutro
- Cuartos eléctricos, subtableros y centros de carga
Preguntas frecuentes
¿Qué protege una pastilla termomagnética?
Protege el circuito eléctrico contra sobrecargas (parte térmica) y cortocircuitos (parte magnética), evitando daños en el cableado y equipos conectados.
¿Este modelo es compatible con riel DIN estándar?
Sí. El NXB632PC16 está diseñado para montaje en riel DIN, ideal para tableros eléctricos y centros de carga.
¿Para qué sirve que sea de 2 polos?
Un interruptor 2P permite proteger y desconectar dos conductores al mismo tiempo, comúnmente usado en circuitos bifásicos o fase + neutro para mayor seguridad.
¿Qué significa capacidad interruptiva 6kA?
Indica la capacidad del interruptor para interrumpir una corriente de cortocircuito de hasta 6,000 amperes sin dañarse, mejorando la protección en instalaciones exigentes.
¿Tiene indicador visual de encendido o apagado?
Sí. Incluye una bandera indicadora de estado que facilita la inspección: Rojo = circuito cerrado y Verde = circuito abierto.
¿Se pueden agregar accesorios?
Sí. La serie NXB-63 cuenta con accesorios disponibles como contactos auxiliares, alarmas y bobinas de disparo, según el diseño del tablero.
