Kit de Operadores para Puertas Abatibles CAME ATS 3024 · Hasta 3 m y 400 kg · 24 VCC · IP54 | Modelo KIT-ATS-070
El Kit CAME ATS 3024 (KIT-ATS-070) es un sistema profesional de automatización diseñado para puertas abatibles de hasta 3 metros de largo y 400 kg por hoja. Gracias a su motorreductor telescópico de 24 VCC y grado de protección IP54, ofrece un funcionamiento confiable, silencioso y seguro en instalaciones residenciales, comerciales o de uso semi-intensivo.
Su avanzada electrónica garantiza movimientos suaves, protección contra sobrecargas y compatibilidad con accesorios de seguridad como fotoceldas, botoneras y controles remotos. Es una de las opciones más versátiles y duraderas de CAME para portones abatibles.
Características principales
-
Longitud máxima de la hoja: 3 metros
-
Peso máximo de la hoja: 400 kg
-
Operador telescópico de alta resistencia con sistema de tornillo sin fin
-
Tiempo de apertura a 90°: entre 15 y 30 segundos (ajustable)
-
Grado de protección: IP54 (resistente al polvo y humedad)
-
Uso: semi-intensivo, ideal para viviendas, condominios y pequeños comercios
-
Funcionamiento silencioso y arranque/parada suave controlados electrónicamente
Características físicas y eléctricas
| Voltaje de alimentación |
24 VCC |
| Potencia máxima |
8 W |
| Corriente máxima |
8 A |
| Grado de protección |
IP54 |
| Tiempo de apertura |
15 a 30 s (ajustable) |
| Temperatura de operación |
-20 °C a 55 °C |
| Tipo de operador |
Telescópico, de tornillo sin fin |

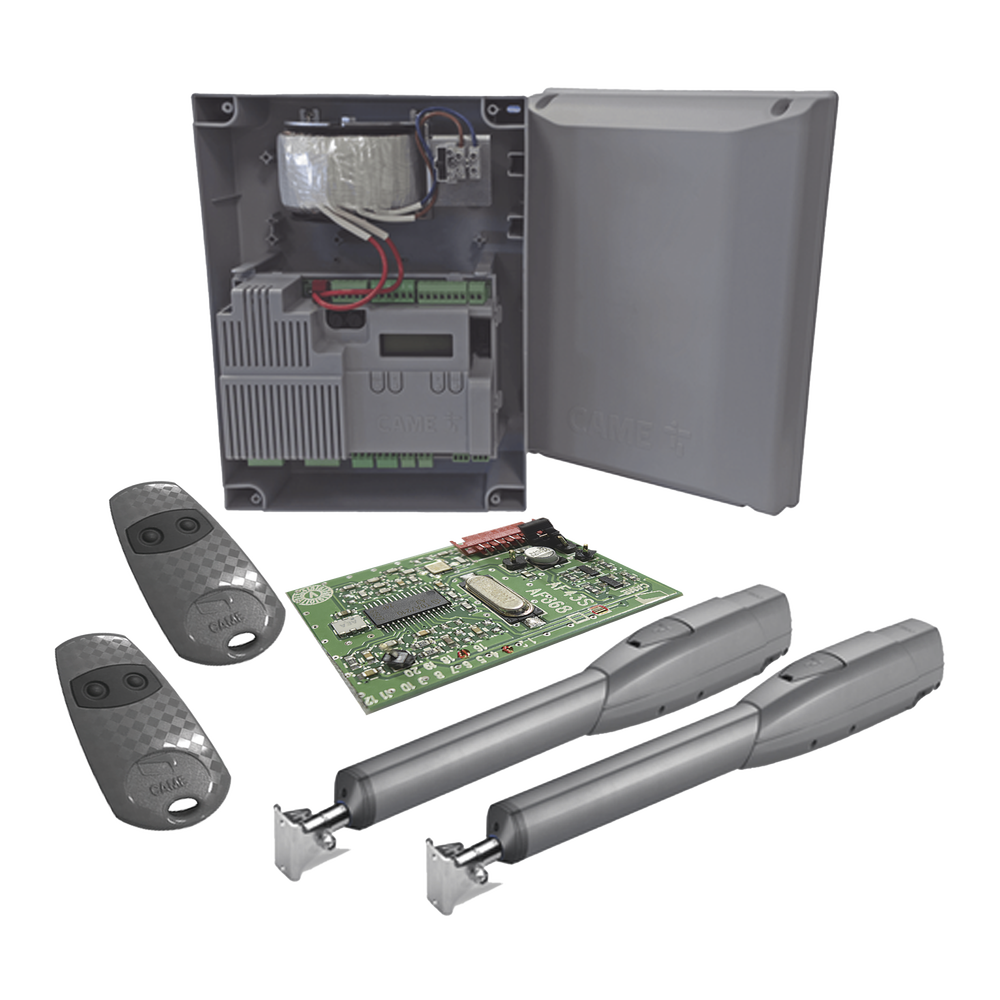

Contenido del Kit ATS-070
-
2 × Brazos telescópicos para puertas abatibles CAME 801MP-0070
-
1 × Cuadro de mando CAME 801-QA-0080
-
1 × Receptor de frecuencia CAME 001-AF-43S
-
2 × Controles remotos CAME 001-TOP432EE
Accesorios adicionales recomendados
-
001-DIR-10: Fotocelda de seguridad CAME, alcance hasta 10 m.
-
XBSS-W01: Botonera triple de uso rudo.
-
001-AF-43S: Receptor adicional o de reemplazo para controles remotos CAME.
Notas importantes de instalación
- Siempre deben colocarse topes mecánicos en apertura y cierre para garantizar la correcta operación del sistema.
- Se recomienda instalar fotoceldas de seguridad para evitar accidentes durante la maniobra.
- En portones sin rejillas o ranuras de ventilación, considera la resistencia del viento durante la apertura/cierre. Es recomendable instalar rejillas de ventilación para facilitar el movimiento.
- El cuadro de mando y accesorios adicionales pueden adquirirse por separado.
-
Garantía: 1 año contra defectos de fabricación.
Aplicaciones
- Residencias con portones abatibles de alto tráfico.
- Condominios o fraccionamientos con accesos de dos hojas.
- Pequeños comercios o naves industriales con puertas abatibles.
- Puertas metálicas, de herrería o madera de hasta 3 m y 400 kg por hoja.
Beneficios del KIT CAME ATS-070
-
Automatización completa con todos los componentes necesarios.
-
Instalación rápida y mantenimiento mínimo.
-
Seguridad mejorada mediante sistemas de paro automático y fotoceldas opcionales.
-
Compatibilidad total con los accesorios de control CAME.
-
Diseño profesional para larga vida útil y desempeño confiable.
Preguntas frecuentes (FAQ)
¿Cuál es la capacidad máxima del sistema?
Puede automatizar puertas abatibles de hasta 3 metros de longitud y 400 kg por hoja.
¿Cuál es el tiempo de apertura del portón?
El tiempo de apertura a 90° varía entre 15 y 30 segundos, según la configuración.
¿El kit incluye controles y receptor?
Sí, incluye 2 controles TOP432EE y 1 receptor CAME AF-43S integrable al cuadro de mando.
¿Es resistente a la intemperie?
Sí, tiene grado de protección IP54, adecuado para exteriores protegidos.
¿Qué mantenimiento requiere?
Solo revisión periódica del apriete de fijaciones, limpieza de rieles y comprobación de topes mecánicos.
