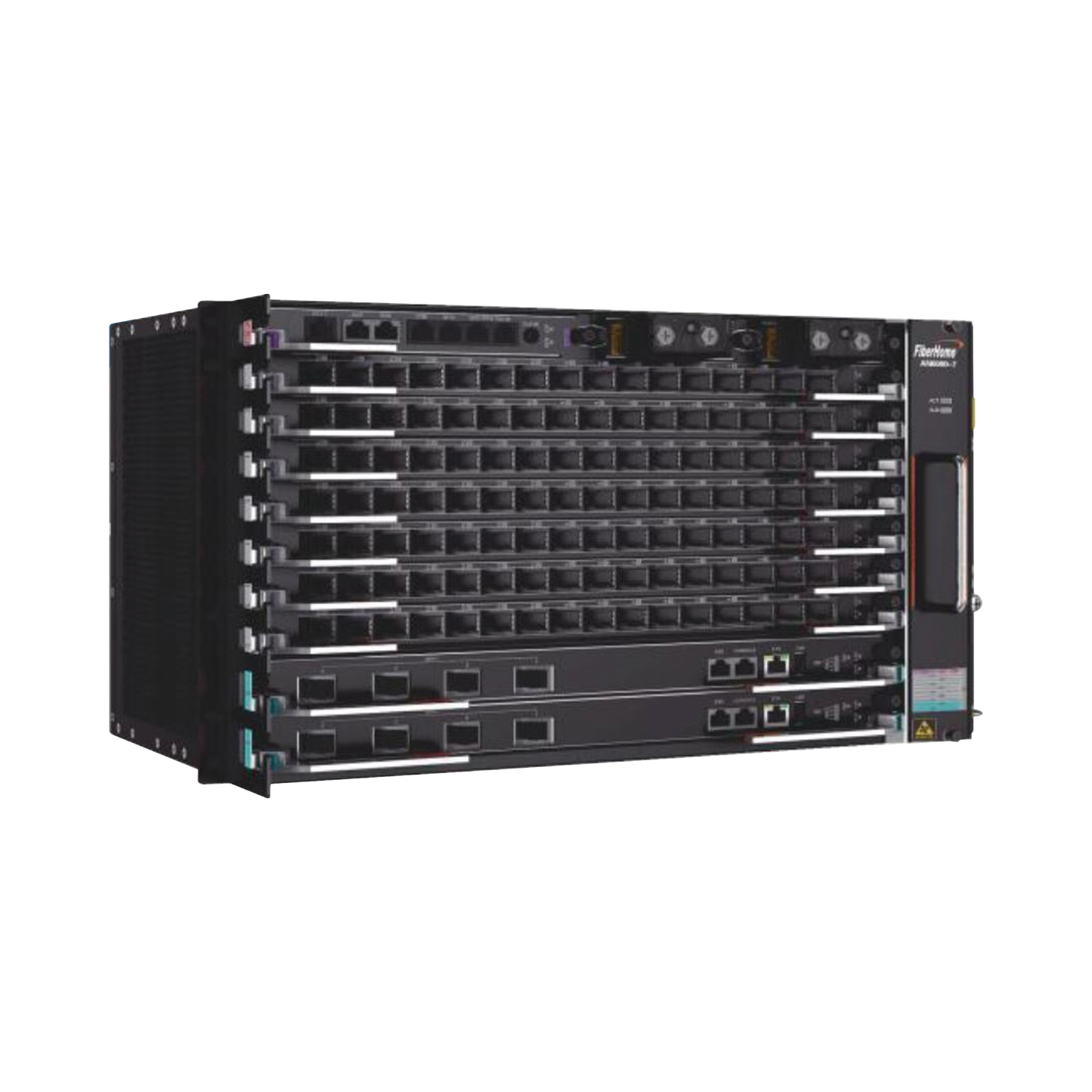

OLT Carrier Class Modular GPON, 6 Ranuras de Servicio, 1 Tarjeta de Servicio 16 puertos GPON, crecimiento hasta 96 puertos GPON, 6 UR
- SKU / Modelo: AN6000-7
- Marca: FIBERHOME
- Código de barras:
Oferta
$ 164,336.99 MXN
$ 128,387.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
10 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
La AN6000-7 es una OLT Carrier Class con tecnología líder en la industria y admite todas las tarjetas de servicio en la parte frontal. Dispone de 6 ranuras de servicio y permite un crecimiento por medio de tarjetas de servicio de hasta 96 puertos GPON o 48 XGPON para integrar múltiples servicios.
Características:
- Montaje en rack de 19"
- Fuente Redundante DC -48V
- Dimensiones: 266 x 480 x 254 mm (Alto x Ancho x Profundidad)
- 6 UR
- 6 Ranuras de Servicio (Incluye solamente 1 Tarjeta de Servicio GPOA)
- Switching Capacity: 6.8 T
- Ancho de banda entre slots: 200 G
- Máxima cantidad de ONTs: 8,000
- Máximo número de suscriptores 4K: 8,000
- MAC address: 256 K
- ARP/router: 128 K
- Consumo en modo estático: 481W
- Consumo típico: 527W
- Consumo máximo: 790W
Incluye:
- 1 Subrack (chasis) AN6000-7 para montaje en rack de 19"
- 1 Tarjeta de Servicio GPOA 16 puertos GPON
- 16 módulos GPON SFP clase C+ (FH-PON-GP-20C)
- 1 Unidad de Ventilación (FAN)
- 2 Fuentes de Alimentación DC -48V (PIBA)
- 2 Tarjetas Controladoras (HSCA)
- 1 Tarjeta Uplink (HU8A) con 8 puertos SFP+ 10G
- 1 Módulo Uplink adaptador SFP - RJ45 10/100/1000
- 1 Módulo Uplink SFP Gigabit 10 km (GE-OM10KM-V2)
- 1 Módulos Uplink SFP+ 10G 10 km (XGE-OM10KM-V2)
- 1 cable Ethernet RJ45 10m (cruzado)
- 4 jumpers monomodo de fibra óptica simplex LC-LC (OFC-LC/PC-LC/PC-S-30-20)
- 16 jumpers monomodo de fibra óptica simplex SC/UPC-SC/APC (OFC-SC/UPC-SC/APC-30-20)
