Kit de Operadores para Puertas Abatibles CAME ATS 3024 · Hasta 3 m y 400 kg · 24 VCC · IP54 | Modelo KIT-ATS-070

El Kit CAME ATS 3024 (KIT-ATS-070) es un sistema profesional de automatización diseñado para puertas abatibles de hasta 3 metros de largo y 400 kg por hoja. Gracias a su motorreductor telescópico de 24 VCC y grado de protección IP54, ofrece un funcionamiento confiable, silencioso y seguro en instalaciones residenciales, comerciales o de uso semi-intensivo.

Su avanzada electrónica garantiza movimientos suaves, protección contra sobrecargas y compatibilidad con accesorios de seguridad como fotoceldas, botoneras y controles remotos. Es una de las opciones más versátiles y duraderas de CAME para portones abatibles.

---

Características principales

• Longitud máxima de la hoja: 3 metros
• Peso máximo de la hoja: 400 kg
• Operador telescópico de alta resistencia con sistema de tornillo sin fin
• Tiempo de apertura a 90°: entre 15 y 30 segundos (ajustable)
• Grado de protección: IP54 (resistente al polvo y humedad)
• Uso: semi-intensivo, ideal para viviendas, condominios y pequeños comercios
• Funcionamiento silencioso y arranque/parada suave controlados electrónicamente

---

Características físicas y eléctricas

Voltaje de alimentación	24 VCC
Potencia máxima	8 W
Corriente máxima	8 A
Grado de protección	IP54
Tiempo de apertura	15 a 30 s (ajustable)
Temperatura de operación	-20 °C a 55 °C
Tipo de operador	Telescópico, de tornillo sin fin

---

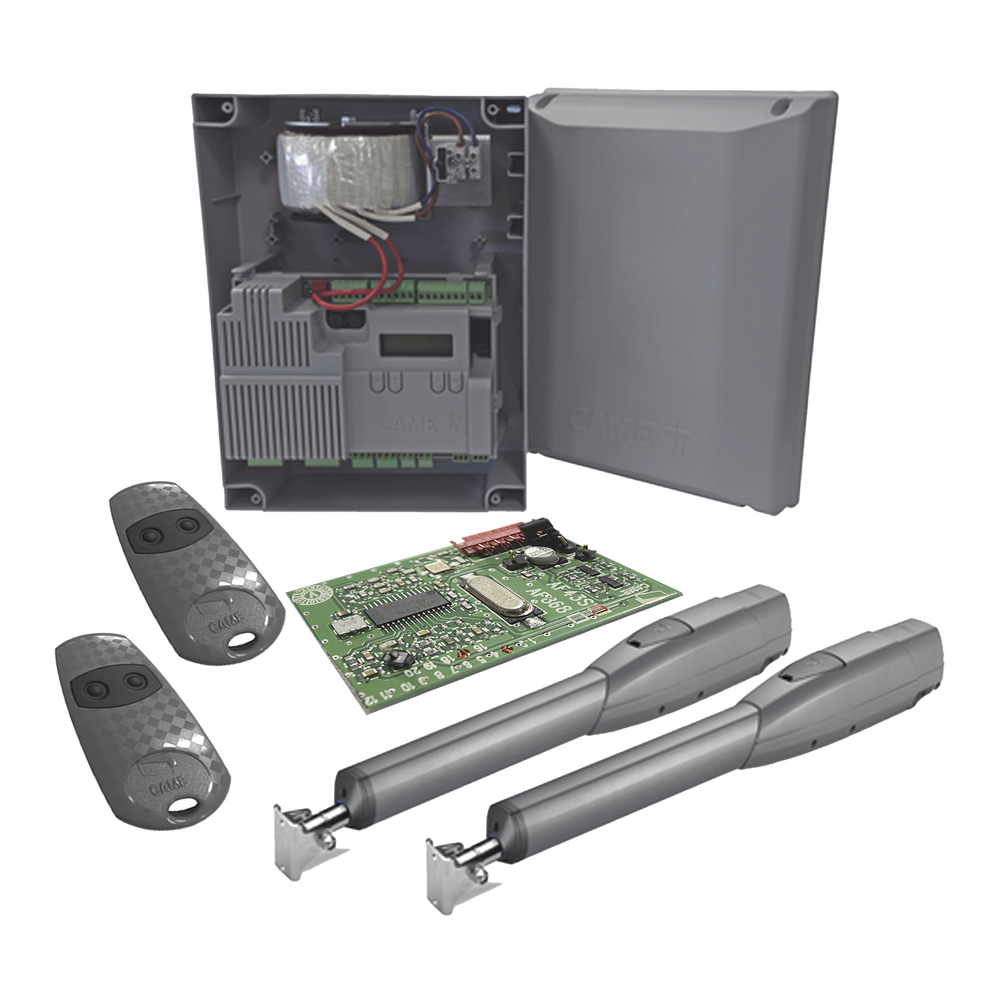

Contenido del Kit ATS-070

• 2 × Brazos telescópicos para puertas abatibles CAME 801MP-0070
• 1 × Cuadro de mando CAME 801-QA-0080
• 1 × Receptor de frecuencia CAME 001-AF-43S
• 2 × Controles remotos CAME 001-TOP432EE

---

Accesorios adicionales recomendados

• 001-DIR-10: Fotocelda de seguridad CAME, alcance hasta 10 m.
• XBSS-W01: Botonera triple de uso rudo.
• 001-AF-43S: Receptor adicional o de reemplazo para controles remotos CAME.

---

Notas importantes de instalación

• Siempre deben colocarse topes mecánicos en apertura y cierre para garantizar la correcta operación del sistema.
• Se recomienda instalar fotoceldas de seguridad para evitar accidentes durante la maniobra.
• En portones sin rejillas o ranuras de ventilación, considera la resistencia del viento durante la apertura/cierre. Es recomendable instalar rejillas de ventilación para facilitar el movimiento.
• El cuadro de mando y accesorios adicionales pueden adquirirse por separado.
• Garantía: 1 año contra defectos de fabricación.

---

Aplicaciones

• Residencias con portones abatibles de alto tráfico.
• Condominios o fraccionamientos con accesos de dos hojas.
• Pequeños comercios o naves industriales con puertas abatibles.
• Puertas metálicas, de herrería o madera de hasta 3 m y 400 kg por hoja.

---

Beneficios del KIT CAME ATS-070

• Automatización completa con todos los componentes necesarios.
• Instalación rápida y mantenimiento mínimo.
• Seguridad mejorada mediante sistemas de paro automático y fotoceldas opcionales.
• Compatibilidad total con los accesorios de control CAME.
• Diseño profesional para larga vida útil y desempeño confiable.

---

Preguntas frecuentes (FAQ)

¿Cuál es la capacidad máxima del sistema?

Puede automatizar puertas abatibles de hasta 3 metros de longitud y 400 kg por hoja.

¿Cuál es el tiempo de apertura del portón?

El tiempo de apertura a 90° varía entre 15 y 30 segundos, según la configuración.

¿El kit incluye controles y receptor?

Sí, incluye 2 controles TOP432EE y 1 receptor CAME AF-43S integrable al cuadro de mando.

¿Es resistente a la intemperie?

Sí, tiene grado de protección IP54, adecuado para exteriores protegidos.

¿Qué mantenimiento requiere?

Solo revisión periódica del apriete de fijaciones, limpieza de rieles y comprobación de topes mecánicos.

---
