Cómo conectar un control de acceso biométrico con chapa magnética (NC) y fuente de 12 V

Un control de acceso biométrico con chapa magnética normalmente cerrada (NC) opera a 12 VCD y mantiene la cerradura energizada con una fuerza de retención típica de 280 kg (600 lbs), liberando la puerta solo cuando el relé del biométrico corta la corriente durante 0.3 a 10 segundos. Esta configuración cumple la lógica fail-safe del estándar UL 294: si la energía falla, la puerta se abre, garantizando la evacuación segura del inmueble.

Qué es una chapa magnética normalmente cerrada (NC)

Una chapa magnética o electroimán es un dispositivo de cerradura sin partes móviles que genera un campo electromagnético al recibir 12 o 24 VCD. Mientras la bobina está energizada, mantiene la puerta cerrada por adherencia magnética sobre una placa metálica (armadura). Al ser normalmente cerrada (NC), permanece bloqueada de forma constante y solo se libera cuando se interrumpe la alimentación, lo que la convierte en una solución fail-safe ideal para rutas de evacuación.

Equipos necesarios para la instalación

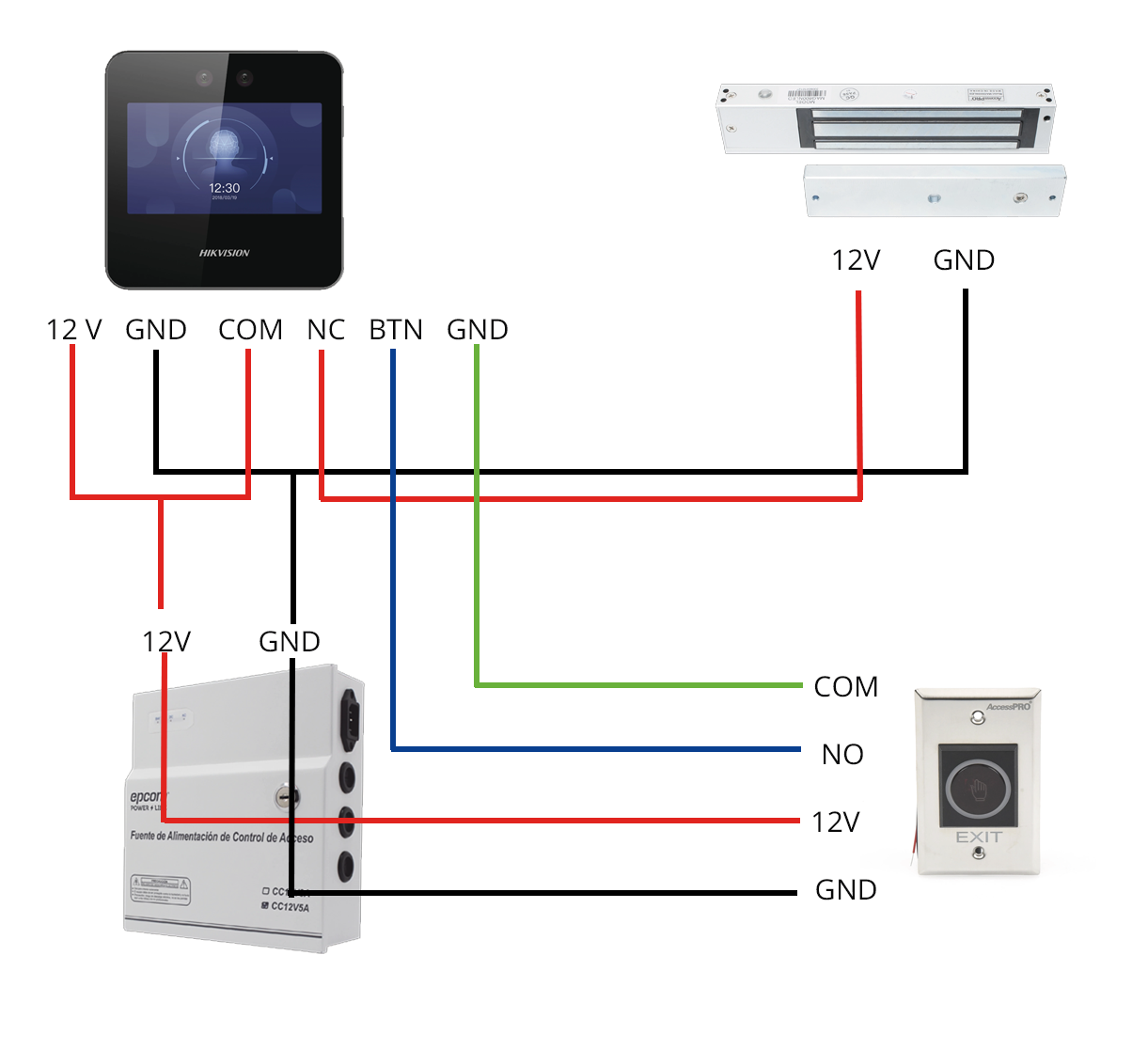

Diagrama de conexión paso a paso

El principio de esta instalación es que la chapa magnética permanece energizada y el biométrico interrumpe el positivo (+) de la chapa para liberarla. No se requiere relevador externo cuando se usa el contacto NC de la terminal.

1. Alimentación del biométrico (terminales 12 V y GND)

• Conecta la salida +12 V de la fuente a la terminal 12 V del biométrico (cable rojo).
• Conecta el GND de la fuente a la terminal GND del biométrico (cable negro).

2. Control de la chapa con el relé del biométrico (terminales COM y NC)

• Lleva otro cable del +12 V de la fuente a la terminal COM del relé del biométrico (rojo).
• De la terminal NC del relé, conecta al positivo (12 V) de la chapa magnética (rojo).
• Conecta el GND de la chapa directamente al GND de la fuente (negro).
• Resultado: en reposo la corriente fluye fuente → COM → NC → chapa y la puerta queda bloqueada. Al validar un rostro, huella o tarjeta, el relé abre el contacto NC, corta el positivo y la chapa se libera durante el tiempo de apertura configurado (3 a 10 segundos típico).

3. Botón de salida no-touch (terminales BTN y GND)

• Conecta la salida NO del botón a la terminal BTN del biométrico y la salida COM del botón a la segunda terminal GND del biométrico. Este par funciona como contacto seco (request-to-exit): el botón no corta la energía de la chapa directamente, sino que le ordena al biométrico ejecutar la apertura, conservando el registro del evento y el temporizador.
• Como el botón es de tipo infrarrojo sin contacto, alimenta su sensor con 12 V y GND desde la fuente. Un botón mecánico convencional no requiere estos dos cables.

Diferencia entre chapa NC (fail-safe) y NO (fail-secure)

Recomendaciones de instalación profesional

• Utiliza cable calibre 18 AWG para tramos cortos y 16 AWG en distancias mayores a 15 metros, evitando caídas de voltaje.
• Instala un diodo supresor (1N4007) en paralelo con la bobina de la chapa para proteger el relé del biométrico contra el pico inductivo al desenergizar.
• Dimensiona la fuente sumando el consumo del biométrico (~0.3 A) más el de la chapa (~0.5 A); una fuente de 3 A con respaldo cubre con margen una puerta.
• Asegura una tierra común (GND) entre todos los dispositivos para un funcionamiento estable.

Preguntas frecuentes

No. Si la terminal biométrica cuenta con salida de relé NC, puedes controlar la chapa directamente cortando el positivo desde el contacto COM-NC, sin relevador externo.

Una chapa normalmente cerrada (NC) es fail-safe: al perder energía se libera y la puerta se abre. La fuente con batería de respaldo evita aperturas no deseadas durante cortes breves.

Un biométrico consume cerca de 0.3 A y una chapa magnética estándar alrededor de 0.5 A. Una fuente de 12 VCD a 3 A es suficiente para una puerta con margen de respaldo.

Los botones de salida sin contacto (no-touch) llevan dos cables de alimentación (12 V y GND) para el sensor infrarrojo, y dos de contacto seco (NO y COM) que se conectan a las terminales BTN y GND del biométrico. Un botón mecánico solo usa los dos del contacto seco.
