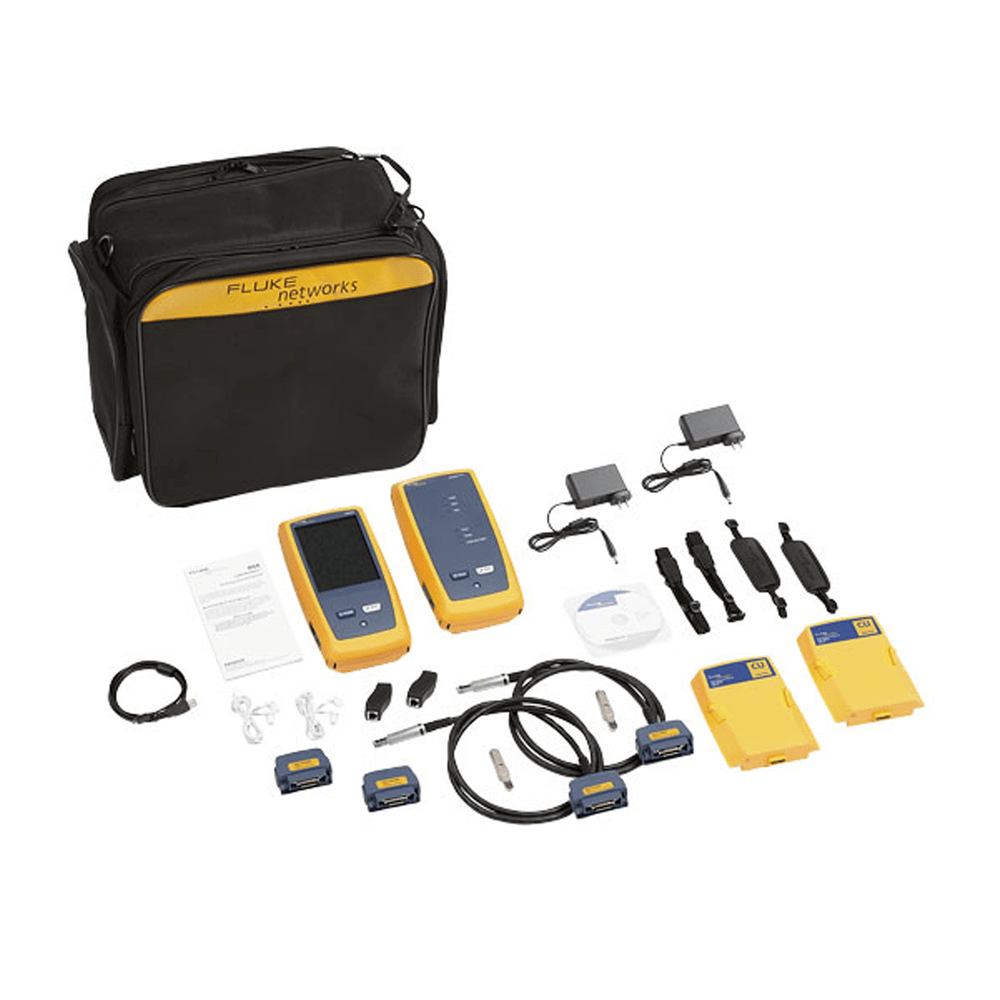

Pruebas de Desempeño de cable UTP con Certificado Fluke DSX-8000

Escaneo de Nodos de Redes y Pruebas de desempeño de instalaciones en cableado estructurado.

Las instalaciones de redes sobre cable de cobre UTP son suceptibles a interferencia, daños fisIcos por manipulacion inadecuada, lo cual puede reflejarse en desconexiones intermitentes o enlaces lentos.

La prueba de desempeño con escaner consiste en conectar ambos extremos del nodo de red al escaner certificador (ambas puntas del cable utp) sin alterar su instalación actual.

Con esto se obtiene un reporte gráfico y numérico de parámetros como:resistencia (ohms), pérdida de inserción (decibeles), frecuencia de transmisión (Mega Hertz), retardo de propagación (nano segundos) y una interpretación automática del estado del cableado (aprobado o no aprobado).

El análisis está basado en estándares internacionales de desempeño ISO EIA/TIA para cada categoría de cableado de cobre (CAT 5,5e,6,6a y 7)

Contamos con certificado vigente de calibración del escáner con el que se realizan las pruebas.

Los reportes generados por este equipo son válidos para obtener la certificación que emiten los fabricantes, que en muchos casos brinda una garantía de hasta 25 años al sistema de cableado

Tipos De Certificado De Cableado Estructurado

En México podríamos encontrar entidades certificadoras que puedan validar que un cableado estructurado ya sea para voz, datos o cctv  cumpla con las normas nacionales o internacionales, sin embargo eso no implica ni emite una garantía de calidad y vida útil del cableado y con ello explicamos los siguientes puntos:

• Certificado de cumplimiento de Normas: En éste caso una entidad sin fines de lucro que pueda validar la correcta instalación de un Cableado Estructurado en base a normas.
• Certificado de Garantía Extendida con el Fabricante: El fabricante de cable UTP / FTP, en su proceso de fabricación, normalmente cumplirá con los estándares para que su cable exceda los requerimientos de anulación de ruido o interferencias, que sea solo de cobre sin aleaciones de aluminio y recubrimientos correctos, sin embargo, una mala instalación podría fácilmente arruinar el cable del fabricante, por lo que lo correcto es que el mismo fabricante avale a la empresa instaladora de nodos de voz, datos o video ip mediante una visita o revisión de lo instalado para validar que lo instalado será equivalente al tiempo de vida del cable y en éste caso el fabricante extiende una garantía hacia el usuario final en corresponsabilidad con la empresa que instale.
• Pruebas de Equipo Certificador: En éste caso a través de un Equipo Fluke DSX-5000 o Fluke DSX-8000 que son equipos de medición especializados se prueba cada nodo de red de extremo a extremo y el resultado es un informe de análisis de señales que indica si el Cableado Estructurado cumple con las velocidades de 10, 100, 1000, 10,000 emitiendo un PASA o NO PASA. El equipo Fluke certificador tiene que cumplir con calibraciones anuales para ser reconocido como válido por la empresa Fluke.

Un Certificado De Cableado Estructurado Debe También Tener En Cuenta Lo Siguiente:

1) La canalización: Materiales, medidas, soportería, curvaturas, trayectorias.

2) Normas y estándares usados para una correcta instalación de una red de voz y datos.

3) Resultado de pruebas.

4) Años de garantía que se emiten con el certificado.

5) Aval del Fabricante hacia con el instalador.

6) Memoria Técnica

Contactanos para asesoria y cotizaciones, podemos apoyarte no solo con pruerbas de desempeño si no también en reolución de fallas, mejoramiento de instalaciones, etiquetado bajo normal del cableado, y venta de equipos para tu proyecto.
