¿Qué es un OTDR?

Un OTDR es un instrumento de medición que “mapea” un enlace de fibra óptica enviando pulsos de luz y analizando la luz que regresa por retrodispersión (Rayleigh) y por reflejos en eventos (conectores, empalmes, microcurvaturas y cortes). Con eso, el OTDR genera una traza (gráfica) donde puedes ver:

• Distancia a cada evento (empalme, conector, splitter, macrocurvatura o corte).
• Pérdida en dB por evento y pérdida total del enlace.
• Reflectancia (reflejos) en conectores o puntos con mala terminación.
• Atenuación promedio del tramo (dB/km).

¿Para qué sirve un OTDR en campo?

Un OTDR se usa para localizar fallas y validar enlaces en instalaciones nuevas o redes en operación. En la práctica, es la herramienta más efectiva para diagnóstico cuando “la fibra no da” o el servicio se degrada.

Usos típicos

• Encontrar cortes o rupturas (y su distancia exacta desde el punto de medición).
• Detectar empalmes malos (fusión deficiente, alineación incorrecta, exceso de pérdida).
• Identificar conectores sucios o dañados (por eventos reflectivos altos).
• Ubicar macrocurvaturas y microcurvaturas (pérdidas que empeoran en 1550 nm).
• Certificar enlaces entregando reportes de traza (comisionamiento / mantenimiento).
• Validar longitudes de tramos y rutas (medición de distancia total y por segmentos).

OTDR monomodo 1310/1550 nm: ¿qué significa y por qué es importante?

Muchos OTDR para planta externa trabajan con 1310 nm y 1550 nm (longitudes de onda) porque son las ventanas más comunes para medir fibra monomodo (SMF). Medir en ambas longitudes te ayuda a entender el comportamiento real del enlace.

Medición a 1310 nm

• Muy usada para enlaces monomodo estándar.
• Suele mostrar mejor algunas condiciones generales del tramo.
• Útil para ver pérdidas por empalmes y atenuación promedio.

Medición a 1550 nm

• Tiende a ser más sensible a curvaturas (macro/microcurvaturas) y estrés en la fibra.
• Muy útil para detectar problemas que “no se ven tanto” en 1310 nm.
• Frecuente en mantenimiento y diagnóstico de planta externa.

En equipos tipo OTDR Monomodo 1310/1550 nm (por ejemplo, modelos con conector SC/APC y pantalla táctil), puedes ejecutar pruebas por cada longitud de onda y comparar trazas para identificar si una pérdida es por empalme, conector o curvatura.

¿Qué tipo de fibra se puede medir con un OTDR?

Depende del OTDR. Un OTDR monomodo 1310/1550 está diseñado para medir fibra SMF (típicamente OS1/OS2). Si tu red es multimodo (OM1/OM2/OM3/OM4/OM5), necesitas un OTDR con longitudes de onda para multimodo (por ejemplo 850/1300).

Fibra monomodo (SMF)

• OS1 / OS2 (muy común en planta externa y enlaces largos).
• Ideal para FTTH/GPON, troncales, enlaces metropolitanos y backbone.
• Se mide normalmente a 1310 y 1550 nm.

¿Qué pasa con redes PON (splitters) como GPON/EPON?

En redes PON hay splitters (1:8, 1:16, 1:32, 1:64) que introducen pérdidas significativas. Un OTDR puede analizar el enlace, pero la interpretación es más exigente porque los splitters “atenúan” mucho el retorno. Para PON, suele ayudar:

• Elegir bien el ancho de pulso (más ancho para mayor alcance, con menor resolución).
• Configurar el rango correcto y el tiempo de promediado.
• Usar cable de lanzamiento y, si es necesario, cable de recepción para ver conectores cercanos y finales.

¿Qué se puede medir exactamente con un OTDR?

Un OTDR ofrece métricas clave para evaluar calidad y localizar problemas. Las más importantes son:

• Longitud del enlace (distancia total de la fibra medida).
• Distancia a eventos: empalmes, conectores, splitters, curvaturas o cortes.
• Pérdida por evento (dB) y pérdida total (dB) del enlace.
• Atenuación promedio (dB/km) por tramo o enlace completo.
• Reflectancia / ORL (según el equipo y el modo de reporte), útil para detectar conectores y terminaciones problemáticas.

¿Qué tan larga puede ser la fibra que se mide?

La distancia máxima depende de varios factores: potencia dinámica del OTDR (dynamic range), calidad de la fibra, número de eventos, splitters, conectores, y configuración de prueba. En términos prácticos, con un OTDR monomodo 1310/1550 bien configurado se cubren enlaces cortos de campus y también tramos largos de planta externa, pero el resultado real siempre depende de la red y de cómo se haga la prueba.

Conector SC/APC: por qué se usa en fibra (y qué debes saber)

Muchos OTDR monomodo para planta externa incluyen puerto SC/APC porque es un estándar común en despliegues FTTH y PON. El pulido APC (Angled Physical Contact) ayuda a reducir reflejos, algo crucial en redes sensibles a reflectancia.

• SC/APC (verde): menor reflectancia, muy común en FTTH.
• SC/UPC (azul): más común en algunos patchcords y entornos distintos a PON.

Importante: no debes mezclar APC con UPC (puede causar pérdida alta y daños en la cara del conector).

Buenas prácticas para medir con OTDR (tips que evitan falsas fallas)

1) Usa cable de lanzamiento (launch fiber)

Ayuda a ver el primer conector y los primeros metros (zona muerta). Sin cable de lanzamiento, el conector inicial puede “ocultarse” en la traza.

2) Mantén conectores impecables

Un conector sucio puede parecer “falla grave”. Limpia siempre antes de medir: OTDR, adaptadores y latiguillos.

3) Ajusta ancho de pulso y rango

• Pulso corto = más resolución para enlaces cortos (mejor para eventos cercanos).
• Pulso largo = más alcance para enlaces largos (menos detalle en eventos cercanos).

4) Guarda trazas y genera reportes

Guardar las trazas crea un historial útil para mantenimiento, garantías y evidencia de entrega. Muchos OTDR modernos permiten exportar reportes directamente desde el equipo.

¿OTDR vs Power Meter + Light Source? ¿Se reemplazan?

No se reemplazan: se complementan.

• Power Meter + Light Source: ideal para medir pérdida total extremo a extremo (certificación “simple”).
• OTDR: ideal para diagnóstico y para saber dónde está el problema (distancia a eventos y pérdidas por evento).

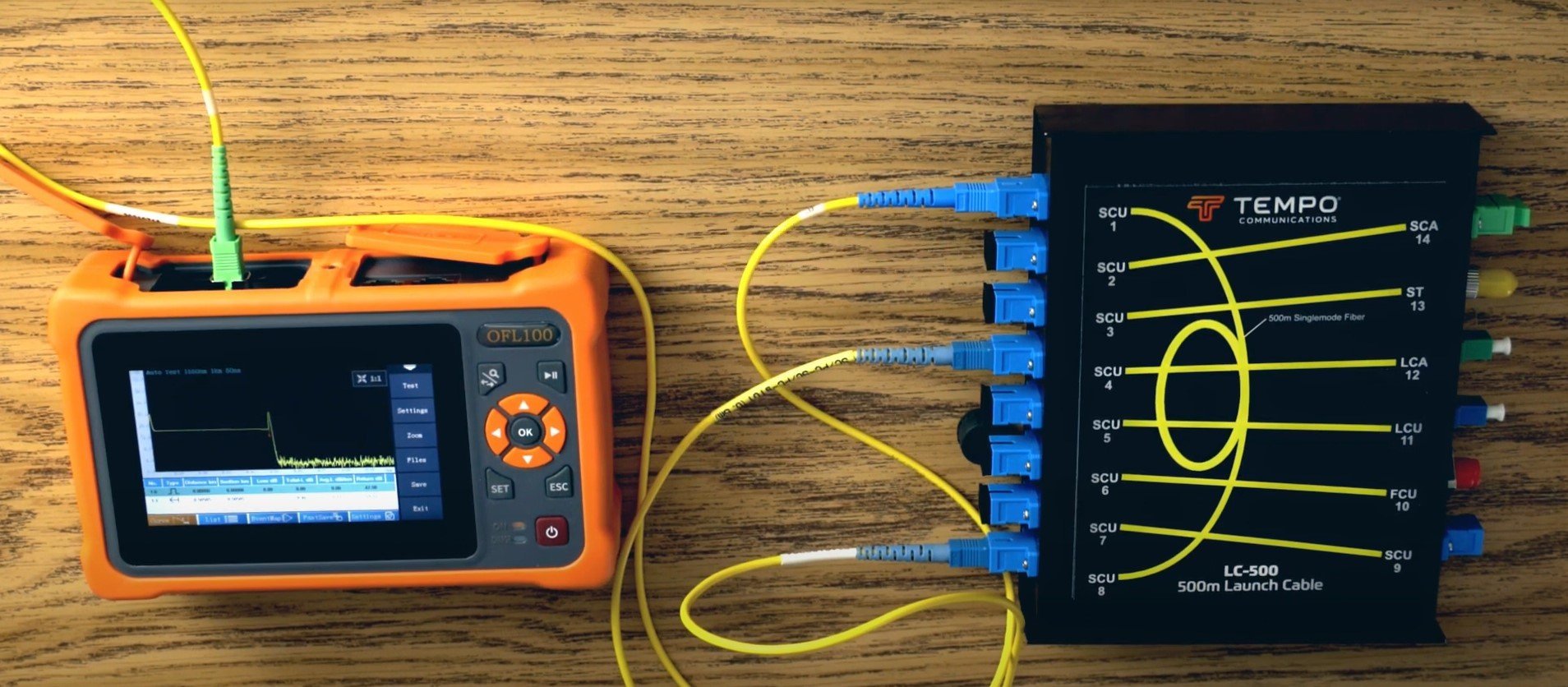

Ejemplo de equipo: OTDR Monomodo 1310/1550 nm SC/APC con pantalla táctil

Un OTDR de este tipo (por ejemplo, equipos estilo TEMPO OFL100 o similares) se utiliza para:

• Pruebas de fibra monomodo a 1310/1550 nm.
• Conectorización típica en planta externa con SC/APC.
• Operación rápida en campo gracias a la pantalla táctil y modos automáticos de medición.
• Generación de trazas, eventos y reportes para instalación y mantenimiento.

Si vas a elegir uno, busca que tenga buen rango dinámico para tu tipo de red, manejo cómodo de reportes y compatibilidad con tu conectorización (APC/UPC).

Preguntas frecuentes (FAQ) sobre OTDR

¿Un OTDR puede medir “internet lento”?

El OTDR no mide velocidad de internet: mide el estado físico de la fibra. Si hay pérdidas, reflejos o curvaturas, eso sí puede causar degradación del servicio (según la red y el presupuesto óptico).

¿Puede medir fibra con splitters (GPON)?

Sí, pero requiere buena configuración y entender que el splitter introduce mucha pérdida. En algunos escenarios, puede convenir medir desde puntos específicos o usar procedimientos de PON.

¿Qué significa “zona muerta” en OTDR?

Es una distancia después de un evento reflectivo donde el OTDR no puede distinguir bien eventos cercanos. Por eso se usa cable de lanzamiento y se configura el pulso adecuado.

Conclusión

Un OTDR monomodo 1310/1550 nm (con conector SC/APC y características de campo como pantalla táctil) es una herramienta clave para localizar fallas en fibra óptica, evaluar pérdidas, verificar empalmes y conectores, y documentar la calidad de un enlace. Si instalas o das mantenimiento a fibra, entender el OTDR te ahorra tiempo, visitas y costos.
