La presente tabla nos muestra la cantidad de cable que puede soportar la tubería cerrada o conduit de acuerdo a su diámetro.
Capacidad del ducto
Se recomienda no exceder el 60 % del espacio interno de la tubería con los cables, esto con el fin de permitir la instalación de cable sin afectar la integridad del mismo, facilitar el retiro de un tramo de cable o la adición a futuro de conductores.
Ejemplo cable categoría 6A:
En un diámetro de 1" podría colocar 6 conductores categoría 6A.
Ejemplo cable categoría 6
En un diámetro de 1" podría colocar 7 conductores categoría 6.
Ejemplo cable categoría 5E:
En un diámetro de 1" podría colocar 8 conductores categoría 5E.

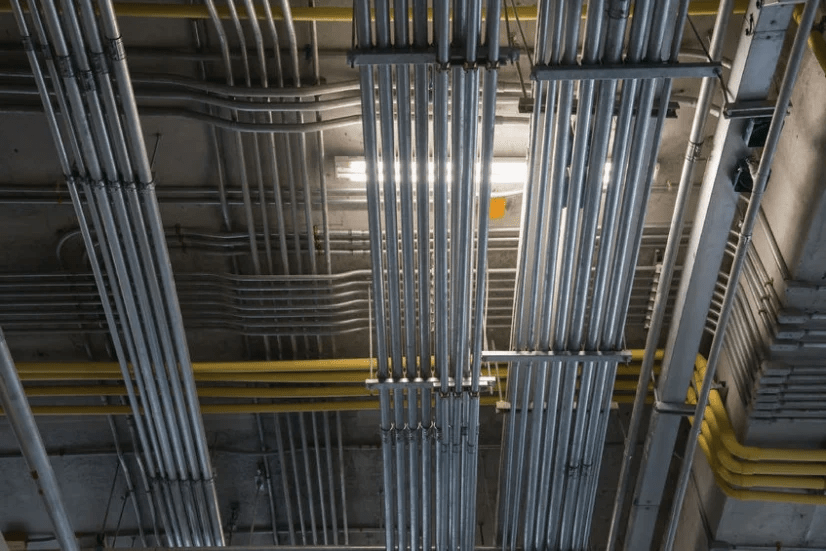

Tipos de canalización cerrada:
- EMT (Tubería Eléctrica Metálica)(Pared Delgada)
- IMC (Tubería metálica de grado intermedio)
- RMC (Ducto de acero rígido)
- PVC (Ducto policluro de vinilo)
En instalaciones de cableado estructurado no se permiten estos tipos de condulets.
