Tipos de Transceptores de Fibra: Dúplex vs Bidireccional (BiDi)

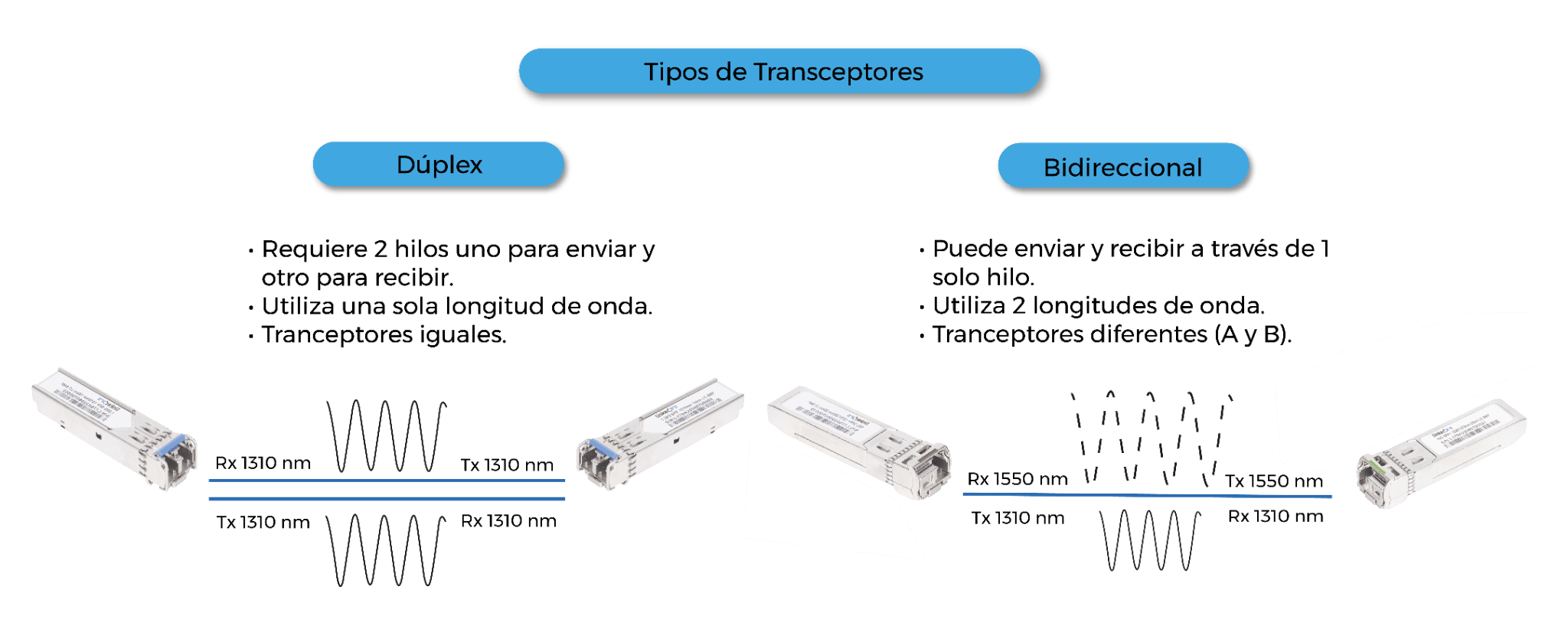

Si vas a armar o expandir un enlace de fibra (switch–switch, switch–router, OLT, etc.), elegir el tipo de transceptor correcto te ahorra dinero, puertos y dolores de cabeza. Aquí te explico la diferencia clave entre transceptores dúplex y BiDi, tal como se muestra en el diagrama.
¿Qué es un transceptor?
Comparación rápida
| Característica | Dúplex | Bidireccional (BiDi) |
|---|---|---|
| Fibras requeridas | 2 fibras (una para TX y otra para RX) | 1 fibra (TX y RX por el mismo hilo) |
| Longitudes de onda | Normalmente 1 longitud de onda por sentido (p.ej. 1310 nm) | Usa 2 longitudes de onda (p.ej. 1310/1550 nm) en el mismo hilo |
| ¿Los módulos son iguales? | Sí (mismo modelo en ambos extremos) | No (van en pareja: “A” y “B”) |
| Cuándo conviene | Cuando tienes pares de fibra disponibles y quieres la opción más “estándar” | Cuando solo tienes una fibra disponible o quieres duplicar capacidad sin tender otra fibra |
| Error típico | Invertir TX/RX (se soluciona cruzando el patch cord) | Instalar “A con A” o “B con B” (no enlaza); o usar el split incorrecto (1310/1550 vs 1270/1330, etc.) |
Nota: los valores (1310/1550) son ejemplos comunes; pueden variar según distancia, estándar y fabricante.
1) Transceptores Dúplex
- Requiere 2 hilos de fibra: uno para enviar (TX) y otro para recibir (RX).
- Normalmente trabaja con una sola longitud de onda (por ejemplo 1310 nm) en ambos extremos.
- Se usan transceptores iguales en ambos lados del enlace.
Ventajas
- Más fácil de comprar y reemplazar (misma pieza en ambos extremos).
- Muy común en instalaciones estándar y cableado estructurado.
- Amplia compatibilidad (según el equipo y el “coding”).
Cuándo elegir Dúplex
- Tienes pares de fibra disponibles (dos hilos por enlace).
- Quieres el enfoque más común y simple de mantener.
- Vas a escalar con facilidad (repuestos idénticos).
2) Transceptores Bidireccionales (BiDi)
- Usan 1 solo hilo de fibra para TX y RX.
- Para lograrlo, trabajan con 2 longitudes de onda (ej.: 1310/1550 nm).
- Los transceptores van en pareja: A y B (son diferentes entre sí).
Ventajas
- “Duplica” el aprovechamiento de tu fibra: un enlace por cada hilo.
- Ideal donde la fibra es limitada, cara o difícil de tender (ductos llenos, tramos largos, etc.).
Cuándo elegir BiDi
- Solo tienes una fibra disponible entre puntos.
- Necesitas más enlaces sin instalar más fibra.
- Quieres ahorrar en infraestructura física (no siempre en el módulo).
Guía rápida para elegir el transceptor correcto
Checklist (en 60 segundos)
- ¿Cuántas fibras tienes? (1 = BiDi, 2 = Dúplex)
- Tipo de fibra: Multimodo (MM) o Monomodo (SM)
- Velocidad: 1G (SFP), 10G (SFP+), 25G (SFP28), 40G/100G (QSFP)
- Distancia: (SR, LR, ER, ZR… según estándar)
- Conector: normalmente LC (verifica tu patch panel)
- Compatibilidad con tu equipo: marca/modelo y “coding” (si aplica)
Errores comunes que te ahorran tiempo
- Dúplex: TX/RX invertidos → cruza el patch cord dúplex.
- BiDi: pusiste “A con A” → debe ser A con B.
- SM vs MM: mezclar sin querer (no va a funcionar como esperas).
- Distancia: usar un módulo corto para un tramo largo (pérdida óptica).
Preguntas frecuentes
¿BiDi es mejor que Dúplex?
No necesariamente. BiDi es mejor cuando necesitas ahorrar fibras. Dúplex suele ser más simple de operar y mantener cuando tienes pares de fibra disponibles.
¿Puedo usar un transceptor BiDi en un enlace dúplex?
En la práctica, no. Un BiDi está pensado para 1 fibra y requiere su pareja (A/B) con longitudes de onda complementarias. Un enlace dúplex usa 2 fibras (TX y RX separados).
¿Qué significa “A” y “B” en BiDi?
Son los dos módulos de la pareja. Uno transmite en una longitud de onda y recibe en otra, y el otro hace lo inverso. Por eso deben instalarse como pareja.
¿Qué longitudes de onda son las más comunes?
Depende del estándar y la distancia, pero verás frecuentemente 1310 nm en enlaces monomodo, y parejas BiDi como 1310/1550 (entre otras).
¿Te ayudo a elegir el módulo exacto para tu enlace?
Pásame estos datos: distancia, tipo de fibra (SM/MM), velocidad, marca/modelo del equipo y si tienes 1 o 2 fibras. Te recomiendo el transceptor correcto (y la pareja A/B si es BiDi).
Ver transceptoresAviso: La compatibilidad puede variar según fabricante y plataforma. Si tu switch requiere codificación/compatibilidad específica, conviene validar modelo exacto antes de comprar.
