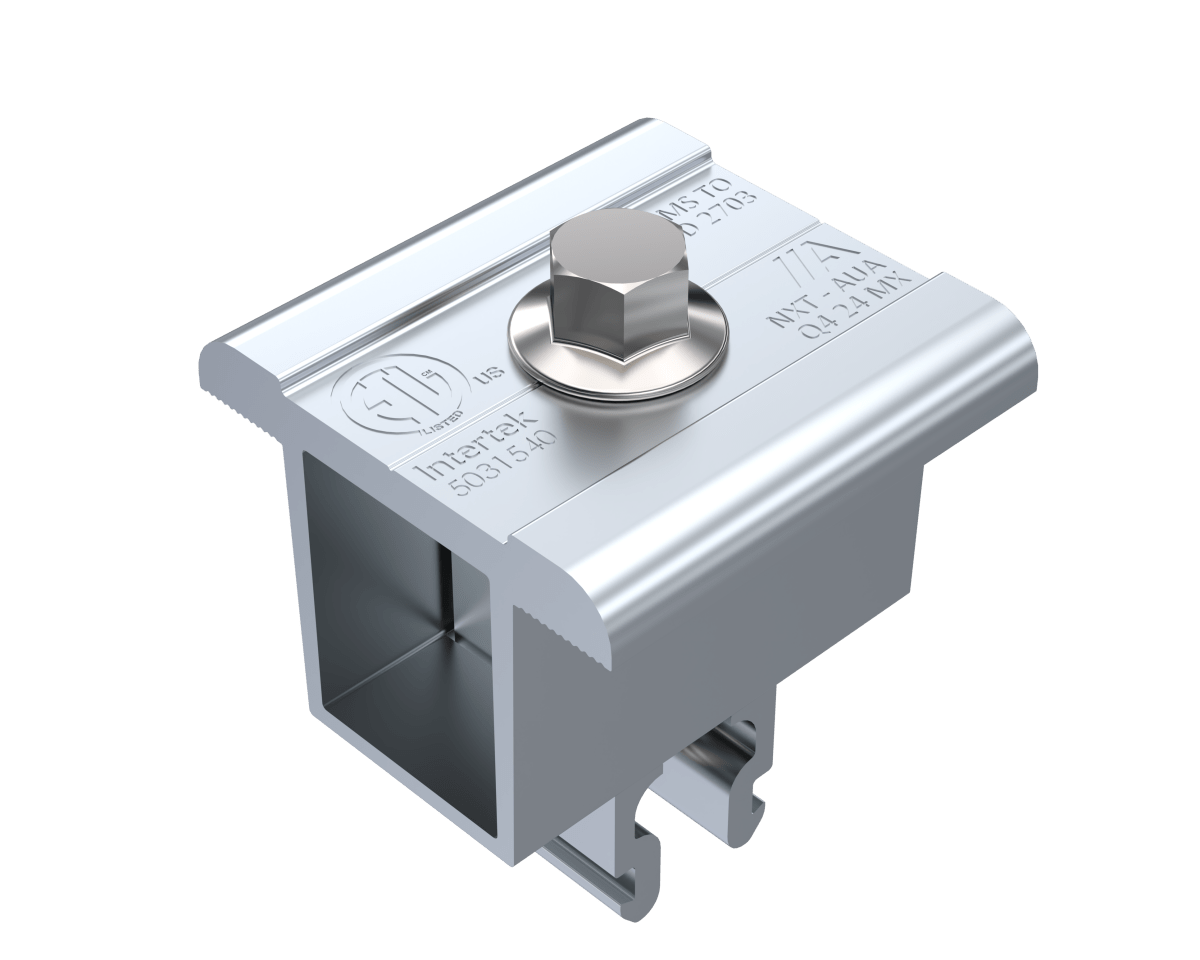

1 Abrazadera universal de Aluminio para paneles de 30-46mm
Modelo: NXT-AUA-30/46-1-UL | Marca: ALUMINEXT
Aluminio AnodizadoCompatible 30-46mmMontaje UniversalUso Exterior/InteriorAlta Resistencia
La abrazadera NXT-AUA-30/46-1-UL es un sistema de fijación universal fabricado en aluminio anodizado de alta resistencia, diseñado específicamente para el montaje de paneles solares fotovoltaicos con espesores entre 30mm y 46mm. Esta abrazadera cumple con estándares de ingeniería estructural para sistemas de montaje con certificación UL, garantizando sujeción confiable en condiciones ambientales adversas con resistencia a corrosión superior a 20 años en ambientes salinos según ASTM B117.
Su diseño versátil permite la instalación tanto en estructuras de montaje en techo como en sistemas de montaje en suelo para arrays fotovoltaicos. La aleación de aluminio 6063-T5 proporciona una relación óptima entre peso y resistencia mecánica, facilitando el manejo durante la instalación sin comprometer la capacidad de carga estructural. El acabado anodizado protege contra la oxidación y degradación UV, extendiendo la vida útil del sistema de montaje.
Esta abrazadera se integra en sistemas de riel para paneles solares, proporcionando puntos de sujeción seguros que distribuyen uniformemente las cargas de viento y peso. Su compatibilidad con el rango de grosor 30-46mm abarca la mayoría de los fabricantes de paneles solares modernos, incluyendo módulos de silicio monocristalino, policristalino y tecnologías de película delgada con marcos estándar.
Beneficios Principales
- Construcción en aluminio anodizado con resistencia superior a 20 años en ambientes corrosivos y salinos
- Compatibilidad universal con paneles solares de 30mm a 46mm de grosor de marco
- Certificación UL para cumplimiento normativo en instalaciones fotovoltaicas comerciales y residenciales
- Diseño que facilita ajuste rápido y seguro sin herramientas especializadas durante el montaje
- Resistencia mecánica optimizada para soportar cargas de viento de hasta 245 km/h según cálculos estructurales
- Peso reducido que minimiza carga estructural en techos sin comprometer capacidad de sujeción
- Superficie anodizada que previene galvanización y corrosión electroquímica en contacto con otros metales
- Instalación versátil en sistemas de riel horizontal, vertical y estructuras de montaje personalizadas
Especificaciones Técnicas
| Característica |
Especificación |
| Material de Construcción |
Aluminio Anodizado Aleación 6063-T5 |
| Rango de Grosor Compatible |
30mm - 46mm |
| Certificaciones |
UL Listed |
| Acabado Superficial |
Anodizado Natural/Transparente |
| Resistencia a Corrosión |
>20 años en ambiente salino (ASTM B117) |
| Temperatura de Operación |
-40°C a +85°C |
| Peso Unitario Aproximado |
45g - 65g |
| Carga de Trabajo Recomendada |
Según diseño estructural del sistema |
| Aplicación Principal |
Montaje de Paneles Solares Fotovoltaicos |
| Compatibilidad de Riel |
Rieles estándar de sistemas de montaje solar |
Contenido del Paquete
🔩 1x Abrazadera Universal Aluminio NXT-AUA-30/46-1-UL📋 Incluye tornillería de montaje📄 Especificaciones técnicas del fabricante
Aplicaciones Recomendadas
⚡ Instalaciones Fotovoltaicas ResidencialesMontaje de paneles solares en techos de viviendas unifamiliares y multifamiliares con estructuras de aluminio o acero.
🏢 Proyectos Solares ComercialesSistemas de montaje en techos planos e inclinados de edificios comerciales, industriales y bodegas con altas cargas de viento.
🌾 Arrays Solares en SueloInstalaciones a nivel de suelo para granjas solares y campos fotovoltaicos con estructuras de montaje fijas o con seguimiento.
🏗️ Sistemas de Carport SolarMontaje de paneles en estructuras de estacionamiento cubierto con requisitos estructurales y estéticos específicos.
Productos Complementarios
Rieles de Montaje AluminioPerfiles estructurales de aluminio para soporte longitudinal de paneles solares, compatibles con esta abrazadera.
Tornillería Acero InoxidablePernos, tuercas y arandelas A2/A4 para conexión segura y resistente a corrosión en ambientes marinos.
Abrazadera TerminalAbrazaderas de extremo para paneles en bordes de arrays, complementando las abrazaderas intermedias universales.
Conectores de RielEmpalmes y uniones para extensión de rieles de montaje en instalaciones de arrays solares extensos.
Preguntas Frecuentes
¿Cuál es la diferencia entre abrazadera universal y abrazadera terminal?
La abrazadera universal (como este modelo) se utiliza en puntos intermedios donde dos paneles se unen sobre el mismo riel, sujetando ambos marcos simultáneamente. La abrazadera terminal se usa en los extremos del array solar para sujetar el borde exterior del primer y último panel. En una instalación típica se requieren 2 abrazaderas terminales y varias universales dependiendo del número de paneles.
¿Este modelo es compatible con cualquier marca de panel solar?
Esta abrazadera es compatible con paneles solares cuyo grosor de marco esté entre 30mm y 46mm, que abarca aproximadamente el 95% de los paneles solares residenciales y comerciales modernos de marcas como Canadian Solar, Jinko, Trina Solar, LONGi, JA Solar y otros. Se recomienda verificar las especificaciones del marco del panel antes de ordenar.
¿Cuántas abrazaderas se necesitan por panel solar?
El número de abrazaderas depende del tamaño del panel y la configuración del array. Típicamente se usan 4 puntos de sujeción por panel: 2 abrazaderas en cada lado largo del panel. En configuraciones de múltiples paneles, los paneles interiores comparten abrazaderas universales, mientras que los paneles de los extremos requieren abrazaderas terminales adicionales. Es recomendable consultar las especificaciones del fabricante del sistema de montaje.
¿La certificación UL es obligatoria para instalaciones solares?
En México y Estados Unidos, muchas autoridades locales y compañías de servicios públicos requieren que los componentes del sistema de montaje cumplan con estándares UL (UL 2703 específicamente para hardware de montaje de módulos fotovoltaicos). La certificación UL garantiza que el producto ha sido probado para cumplir con requisitos de seguridad estructural, eléctrica y resistencia al fuego, siendo frecuentemente obligatoria para obtener permisos de instalación e interconexión a la red.
¿Qué mantenimiento requieren estas abrazaderas una vez instaladas?
Las abrazaderas de aluminio anodizado requieren mantenimiento mínimo. Se recomienda inspección visual anual para verificar que no haya aflojamiento de tornillería debido a expansión térmica o vibraciones por viento. En zonas costeras o industriales con alta exposición a contaminantes, se sugiere limpieza semestral con agua y detergente neutro para remover depósitos salinos o químicos. El aluminio anodizado no requiere pintura o recubrimientos adicionales durante su vida útil de 25+ años.
