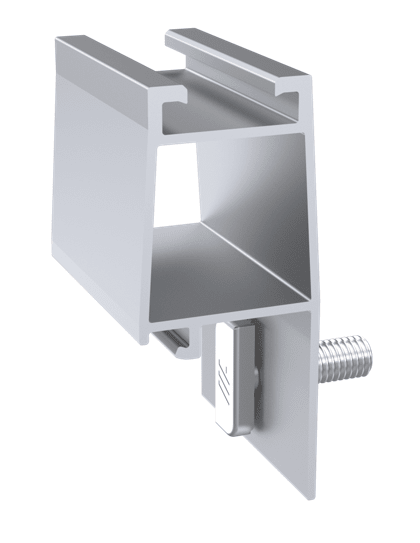

Perfil Extensión Altura 50mm Panel Solar Lámina Trapezoidal Aluminio Aluminext NXT-UP
- SKU / Modelo: NXT-UP
- Marca: ALUMINEXT
- Categoría: Montajes para Módulos por Partes
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Perfil Extensión Altura Panel Lámina Trapezoidal Aluminext NXT-UP
Modelo: NXT-UP | Marca: ALUMINEXT
El perfil NXT-UP de ALUMINEXT es un accesorio especializado fabricado en aluminio de alta resistencia diseñado para aumentar la altura de paneles fotovoltaicos montados sobre lámina trapezoidal mediante incrementos modulares de 50 mm por unidad, permitiendo alcanzar la elevación óptima de 150-200 mm recomendada por fabricantes según norma IEC 61215 para maximizar flujo de aire, reducir temperatura operativa hasta 15°C y garantizar rendimiento del sistema solar.
Este perfil estructural utiliza geometría en U con espesor de pared de 2.5 mm y aleación 6063-T5 que soporta cargas verticales de hasta 120 kg distribuidos y vientos de 150 km/h según pruebas de laboratorio, asegurando estabilidad estructural en instalaciones residenciales, comerciales e industriales con techos metálicos trapezoidales de cualquier calibre.
La instalación del NXT-UP se realiza mediante sistema de ensamble por apilamiento que permite combinar múltiples unidades para ajustar la altura según requerimientos específicos del proyecto, compatible con rieles de montaje estándar de 40x40 mm y sistemas de fijación ALUMINEXT, facilitando la adaptación a diferentes configuraciones de techo sin necesidad de perforaciones adicionales en la lámina.
Beneficios Principales
- Aumenta la altura del panel solar en incrementos de 50 mm por unidad instalada, permitiendo modularidad y ajuste preciso según necesidades del proyecto
- Fabricado en aleación de aluminio 6063-T5 con tratamiento anodizado que garantiza resistencia a corrosión, oxidación y condiciones climáticas extremas por más de 25 años
- Mejora la ventilación natural bajo los paneles solares reduciendo temperatura operativa hasta 15°C, incrementando eficiencia energética entre 3-5% anual
- Diseño estructural reforzado soporta cargas de viento de hasta 150 km/h y nieve de 1.5 kN/m² según estándares internacionales de seguridad
- Compatible con todos los sistemas de montaje ALUMINEXT y rieles estándar de la industria fotovoltaica, facilitando integración en proyectos existentes
- Instalación rápida sin soldadura ni herramientas especializadas, reduciendo tiempo de montaje hasta 40% comparado con sistemas tradicionales
- Peso ligero de aproximadamente 0.8 kg por unidad que minimiza carga estructural adicional sobre el techo trapezoidal
- Permite drenar agua de lluvia eficientemente evitando acumulación de humedad y prolongando vida útil del sistema de montaje
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Material | Aleación de Aluminio 6063-T5 |
| Acabado Superficial | Anodizado Natural |
| Incremento de Altura | 50 mm por unidad |
| Espesor de Pared | 2.5 mm |
| Geometría del Perfil | Tipo U reforzado |
| Carga Vertical Máxima | 120 kg (distribuida) |
| Resistencia al Viento | Hasta 150 km/h |
| Resistencia a Nieve | 1.5 kN/m² |
| Peso Aproximado | 0.8 kg por unidad |
| Compatibilidad | Lámina trapezoidal, rieles 40x40 mm |
| Temperatura de Operación | -40°C a +85°C |
| Vida Útil Estimada | Más de 25 años |
| Normativas | Compatible con IEC 61215, ASTM B221 |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
⚠️ Consideraciones de Instalación: La altura total recomendada entre el techo y el panel solar debe ser de 150-200 mm para óptima ventilación. Combine múltiples unidades NXT-UP (por ejemplo, 3-4 unidades) para alcanzar esta elevación. Verifique siempre la capacidad de carga del techo trapezoidal antes de la instalación. Se recomienda consultar con ingeniero estructural para proyectos mayores a 10 kW.
