Abrazadera de Tierra Física Bronce Entierro Directo 10-2 AWG Tubo 1/2 a 1 in UL467 PANDUIT GPC2-1D-C
- SKU / Modelo: GPC2-1D-C
- Marca: PANDUIT
- Categoría: Accesorios Tierras Fisicas
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Abrazadera de Tierra Física Bronce Anticorrosión Conductor 2 AWG Entierro Directo Tubo 12.7 mm a 25.4 mm (0.5 a 1 in)
Modelo GPC2-1D-C · PANDUIT

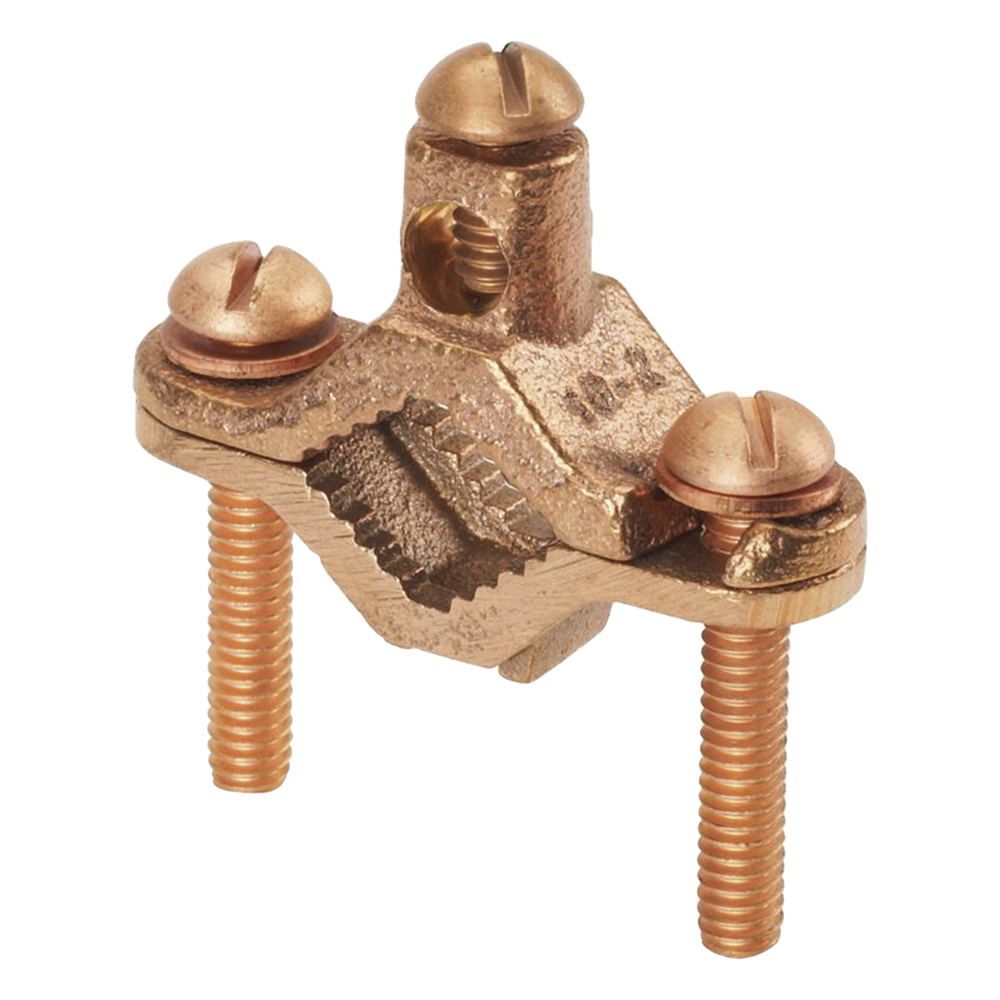

La abrazadera de tierra física PANDUIT GPC2-1D-C es una abrazadera de bronce para tubo (ground pipe clamp) que une un conductor de puesta a tierra desnudo con tubería de hierro de 12.7 mm a 25.4 mm (1/2 a 1 in). Acepta conductores de 10 AWG sólido a 2 AWG trenzado y cuenta con clasificación de entierro directo (DB rated).
El cuerpo es de bronce (gun metal) y el tornillo de bronce fosforado, materiales elegidos para resistir la corrosión en suelo húmedo. La ficha del fabricante indica listado cULus bajo UL467 como equipo de puesta a tierra y unión, y el modelo con sufijo C incluye dos arandelas de cobre de 6.4 mm de diámetro interior.
En sistemas de tierra física para CCTV, redes, telecomunicaciones o instalaciones eléctricas, la abrazadera de bronce PANDUIT GPC2-1D-C resuelve el punto crítico: una conexión mecánica y eléctrica firme entre electrodo o tubería y el conductor, que puede quedar enterrada sin gabinete ni protección adicional.
¿Cómo funciona y para qué sirve?
Una abrazadera de tierra para tubo funciona por presión mecánica: el conductor desnudo se aloja en la ranura del cuerpo y los tornillos de brida lo comprimen contra la superficie del tubo, creando un contacto metálico de baja resistencia. Esa continuidad permite que la corriente de falla o de descarga fluya hacia el terreno.
La clasificación de entierro directo (DB) significa que la pieza está diseñada para quedar bajo tierra. Por eso se usa el bronce, que resiste la corrosión mejor que el acero sin protección. En conexiones enterradas conviene limpiar la superficie del tubo antes de apretar para asegurar un buen contacto.
Al dimensionar, hay que verificar dos medidas: el diámetro del tubo (aquí 1/2 a 1 in) y el calibre del conductor (aquí 10 a 2 AWG). Si el conductor o el tubo quedan fuera de esos rangos, se requiere otro modelo de abrazadera.
Beneficios Principales
- Apta para entierro directo: La clasificación DB rated permite dejar la conexión bajo tierra sin cajas ni protecciones adicionales.
- Cuerpo de bronce: El bronce resiste la corrosión en suelos húmedos y mantiene la conexión estable a lo largo del tiempo.
- Amplio rango de conductor: Acepta desde 10 AWG sólido hasta 2 AWG trenzado, por lo que sirve en varias capacidades de corriente de falla.
- Compatible con tubo de 1/2 a 1 in: Se instala en tubería de hierro de 12.7 mm a 25.4 mm sin adaptadores.
- Listado cULus UL467: El listado como equipo de puesta a tierra y unión respalda su uso en proyectos que piden componentes certificados.
- Arandelas de cobre incluidas: Las dos arandelas de cobre del modelo GPC2-1D-C evitan comprar piezas aparte para el contacto.
- Tornillo de bronce fosforado: Un tornillo resistente a la corrosión facilita volver a apretar o inspeccionar la conexión.
Especificaciones Técnicas
General
| Marca | PANDUIT |
| Modelo | GPC2-1D-C |
| Tipo de producto | Abrazadera de bronce para tierra física (ground pipe clamp) |
| Cantidad | 1 pieza |
| Garantía | 3 años |
Conexión
| Diámetro de tubo (water pipe) | 1/2" a 1" (12.7 mm a 25.4 mm) |
| Tipo de tubo | Hierro |
| Conductor de tierra (grounding wire) | 10 a 2 AWG trenzado (10 sólido a 2 trenzado) |
| Aplicación | Conexión a tierra física directa, conductor desnudo |
Materiales
| Material del cuerpo | Bronce (gun metal) |
| Material del tornillo | Bronce fosforado |
| Arandelas de cobre | 2 piezas, diámetro interior 1/4" (6.4 mm) |
Protección
| Entierro directo | Sí, DB rated |
Certificaciones
| Certificación | cULus Listed UL467 como equipo de puesta a tierra y unión (grounding & bonding equipment) |
Físicas
| Largo del tornillo de brida | 41.9 mm (1.65 in) |
| Altura del cuerpo | 16.0 mm (0.63 in) |
| Diámetro del barril | 8.4 mm (0.33 in) |
| Separación entre tornillos de brida | 19.8 mm (0.78 in) |
| Peso | 0.88 |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Verifique que el tubo sea de 1/2 a 1 in (12.7 a 25.4 mm) y el conductor esté entre 10 AWG sólido y 2 AWG trenzado.
La clasificación de entierro directo (DB rated) aplica al modelo GPC2-1D según la ficha del fabricante.
Las arandelas de cobre (2 piezas) corresponden únicamente al modelo GPC2-1D-C.
