Abrazadera Final Montaje Paneles Solares Lámina Trapezoidal Metálica S-5 S-5-ProteaPv-EDGE
- SKU / Modelo: S-5-ProteaPv-EDGE
- Marca: S-5
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 295.99 MXN
Precio en oferta
$ 230.99MXN
Envío calculado al finalizar la compra.
1263 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

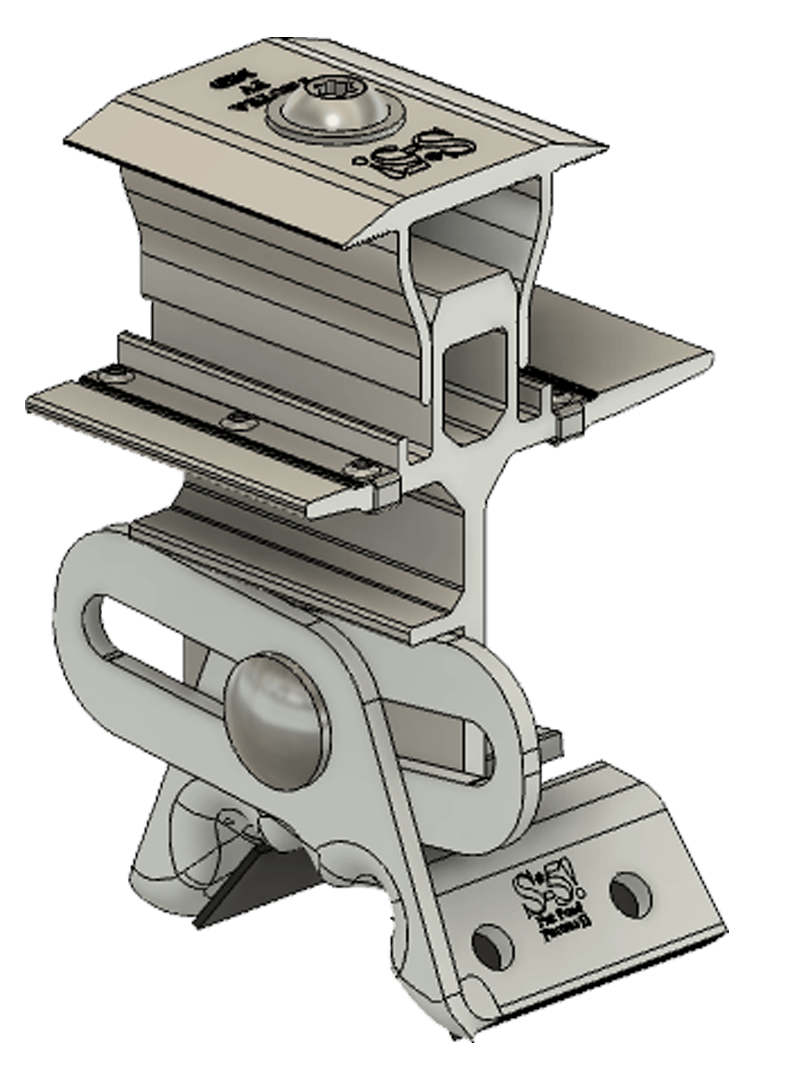

Abrazadera Final Montaje Paneles Solares Lámina Trapezoidal Metálica S-5 S-5-ProteaPv-EDGE
Modelo: S-5-ProteaPv-EDGE | Marca: S-5
Lámina TrapezoidalAluminio ResistenteUso RudoFácil InstalaciónSin Perforación Techo
La abrazadera final S-5-ProteaPv-EDGE es un sistema de fijación especializado diseñado para el montaje seguro de paneles solares fotovoltaicos sobre techos de lámina trapezoidal metálica, fabricada en aluminio estructural con resistencia a cargas de viento de hasta 180 km/h según normativas ASTM E1592. Este componente forma parte del sistema S-5! que permite instalar paneles sin perforar la lámina del techo, eliminando riesgos de filtraciones y preservando la garantía del fabricante del techo metálico.
El diseño de abrazadera final S-5-ProteaPv-EDGE se utiliza específicamente en los bordes o extremos del arreglo fotovoltaico, proporcionando sujeción terminal con tornillería de acero inoxidable grado 304 y tolerancia de ajuste para perfiles trapezoidales de 38mm a 152mm de altura. Es la solución profesional para instaladores que requieren cumplir con códigos de construcción y normativas de ingeniería estructural en instalaciones solares comerciales e industriales.
Beneficios Principales
- Instalación sin perforación del techo metálico, manteniendo integridad del sistema impermeable y garantías del fabricante de lámina
- Construcción en aluminio de alta resistencia con acabado anodizado que resiste corrosión en ambientes salinos y químicos industriales
- Sistema de sujeción mecánica tipo clamp con tornillería anti-afloje de acero inoxidable 304 para cargas de viento extremas
- Compatible con perfiles trapezoidales estándar de 38mm a 152mm de altura (1.5" a 6"), cubriendo el 90% de techos industriales en México
- Diseño específico para posición final/borde que distribuye cargas estructurales según análisis de ingeniería UL 2703
- Reducción de hasta 60% en tiempo de instalación comparado con sistemas tradicionales de montaje perforado
- Certificaciones UL y cumplimiento con normativa mexicana NOM-001-SEDE vigente para instalaciones fotovoltaicas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Material Principal | Aluminio 6005-T5 anodizado |
| Tornillería Incluida | Acero inoxidable 304 anti-corrosión |
| Tipo de Abrazadera | Final / Edge (extremo de arreglo) |
| Compatibilidad Lámina | Trapezoidal metálica 38mm a 152mm |
| Resistencia al Viento | Hasta 180 km/h (según ASTM E1592) |
| Rango de Temperatura | -40°C a +85°C operación continua |
| Instalación | Sin perforación de techo (no-penetrating) |
| Normativas | UL 2703, ASTM E1592, NOM-001-SEDE |
| Garantía Fabricante | 10 años contra defectos de manufactura |
| Acabado Superficial | Anodizado clase I (resistencia UV) |
| Peso Unitario | Aproximadamente 0.35 kg |
Contenido del Paquete
1x Abrazadera Final S-5-ProteaPv-EDGESet Tornillería Acero InoxidableArandelas de SeguridadManual de Instalación
Aplicaciones Recomendadas
🏭 Instalaciones IndustrialesTechos de naves industriales con lámina trapezoidal metálica sin perforación
🏢 Edificios ComercialesCentros comerciales, bodegas y edificios corporativos con techos metálicos
🌾 Sector AgroindustrialGranjas solares sobre techos agrícolas y almacenes de productos perecederos
⚡ Plantas SolaresArreglos fotovoltaicos comerciales de gran escala en techos metálicos
Productos Complementarios
S-5-ProteaPv-MIDAbrazadera media para posiciones intermedias del arreglo solar
Rieles S-5! SolarMountRieles de aluminio para montaje horizontal de paneles sobre abrazaderas
Kit Conexión EléctricaGrapas y conectores para cableado fotovoltaico sobre techo metálico
S-5-PVKITKit completo de montaje con abrazaderas medias, finales y tornillería
Preguntas Frecuentes
¿Este sistema requiere perforar el techo metálico?
No, el sistema S-5-ProteaPv-EDGE es un sistema de montaje no-penetrante que se fija mediante sujeción mecánica sobre las crestas de la lámina trapezoidal sin perforar. Esto preserva la integridad del sistema impermeable del techo y mantiene vigente la garantía del fabricante de la lámina metálica.
¿Cuál es la diferencia entre abrazadera EDGE y MID?
La abrazadera EDGE (final) se utiliza en los extremos o bordes del arreglo fotovoltaico, mientras que las abrazaderas MID (medias) se usan en posiciones intermedias. Ambas tienen diseño estructural específico para distribución de cargas según su posición en el sistema de montaje.
¿Qué altura de lámina trapezoidal es compatible?
El S-5-ProteaPv-EDGE es compatible con perfiles trapezoidales metálicos de 38mm a 152mm de altura (1.5 a 6 pulgadas), cubriendo la mayoría de láminas industriales estándar en México incluyendo Ternium R-101, Acero Max y perfiles similares.
¿Cuántas abrazaderas finales necesito por arreglo?
Típicamente se requieren 2 abrazaderas EDGE por riel (una en cada extremo) más abrazaderas MID intermedias según cálculo estructural. La cantidad exacta depende de dimensiones del panel, carga de viento y espaciamiento de rieles según normativa local.
¿El sistema cumple normativa mexicana para instalaciones solares?
Sí, el sistema S-5! cumple con NOM-001-SEDE vigente para instalaciones eléctricas y cuenta con certificaciones UL 2703 reconocidas internacionalmente. Incluye análisis de ingeniería estructural según ASTM E1592 para cargas de viento.
