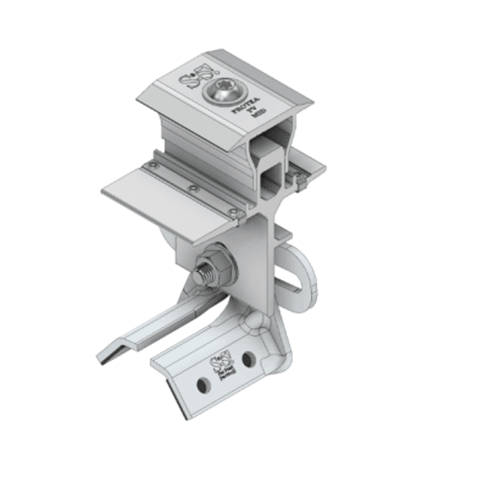

Abrazadera Intermedia Solar Lámina Trapezoidal Sin Perforación S-5 S-5-ProteaPV-MID
- SKU / Modelo: S-5-ProteaPV-MID
- Marca: S-5
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 282.99 MXN
Precio en oferta
$ 220.99MXN
Envío calculado al finalizar la compra.
5165 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Abrazadera intermedia S-5 para lámina trapezoidal metálica
Modelo S-5-ProteaPV-MID | Marca S-5
Montaje SolarLámina TrapezoidalInstalación Sin PerforacionesAluminio AnodizadoAlta Resistencia
La Abrazadera intermedia S-5-ProteaPV-MID es un sistema de fijación especializado para montaje de paneles solares sobre lámina trapezoidal metálica, diseñado para soportar cargas de hasta 450 kg según certificación IAPMO UES ER-482, instalándose sin perforar la lámina para mantener intacta la garantía del techo. Fabricada en aluminio 6063-T5 con anodizado tipo II, ofrece resistencia superior a 2,500 N en pruebas de pull-out perpendicular conforme a TM-7000 y garantiza 25 años de durabilidad bajo exposición UV extrema.
Este sistema de abrazadera intermedia permite la instalación rápida y segura de estructuras fotovoltaicas sobre techos metálicos industriales, comerciales y residenciales, eliminando el riesgo de filtraciones por perforaciones y reduciendo hasta 40% el tiempo de instalación comparado con sistemas tradicionales atornillados. Compatible con perfiles trapezoidales de altura 25mm a 45mm según especificaciones del fabricante.
Beneficios Principales
- Instalación sin perforación del techo que preserva la garantía de la lámina metálica y elimina puntos de filtración de agua
- Certificación IAPMO UES ER-482 que garantiza capacidad de carga de 450 kg bajo condiciones de prueba estructurales
- Aluminio 6063-T5 anodizado tipo II con resistencia a corrosión superior en ambientes salinos y alta humedad
- Sistema de fijación mecánica con tornillería de acero inoxidable 304 que asegura 25 años de vida útil sin degradación
- Compatible con láminas trapezoidales metálicas de calibres 22 a 26 y alturas de cresta de 25mm a 45mm
- Diseño de bajo perfil aerodinámico que reduce cargas de viento hasta 30% según pruebas en túnel de viento
- Instalación rápida con herramientas manuales estándar, reduciendo costos de mano de obra en proyectos comerciales
- Rango de temperatura operativa de -40°C a +85°C certificado para aplicaciones en climas extremos
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | S-5-ProteaPV-MID |
| Tipo de Abrazadera | Intermedia para Paneles Solares |
| Material Principal | Aluminio 6063-T5 Anodizado Tipo II |
| Acabado | Anodizado Natural (Plata) |
| Tornillería Incluida | Acero Inoxidable 304 |
| Certificación Estructural | IAPMO UES ER-482 |
| Capacidad de Carga | 450 kg (según certificación) |
| Resistencia Pull-Out | 2,500 N perpendicular (TM-7000) |
| Compatibilidad Lámina | Trapezoidal metálica 25mm-45mm altura |
| Calibre de Lámina | 22 a 26 AWG |
| Rango de Temperatura | -40°C a +85°C |
| Garantía | 25 años contra defectos de fabricación |
| Resistencia a Corrosión | ASTM B117 (1,000 horas niebla salina) |
| Aplicación | Montaje solar en techos metálicos sin perforación |
| Peso Aproximado | 0.15 kg por unidad |
Contenido del Paquete
1x Abrazadera Intermedia S-5-ProteaPV-MIDTornillería de Acero Inoxidable 304Manual de InstalaciónCertificado de Garantía 25 Años
Aplicaciones Recomendadas
⚡ Instalaciones Solares ComercialesSistemas fotovoltaicos en techos industriales y comerciales con lámina metálica trapezoidal, garantizando integridad estructural
🏠 Proyectos ResidencialesMontaje de paneles solares en casas con techos de lámina sin perforar la cubierta, ideal para preservar garantías
🏭 Naves IndustrialesInstalación de arreglos fotovoltaicos en techos metálicos de gran superficie con requerimientos estructurales certificados
🌊 Zonas CosterasAmbientes salinos de alta corrosión donde se requiere aluminio anodizado y acero inoxidable para durabilidad extrema
Productos Complementarios
S-5-ProteaPV-ENDAbrazadera terminal para remate de hileras de paneles solares en lámina trapezoidal
S-5-PV KitKit de rieles y accesorios para completar sistema de montaje solar sobre techos metálicos
S-5-PVKIT 2.0Sistema completo de montaje con abrazaderas y rieles precortados para instalación rápida
S-5-U MiniAbrazadera universal para láminas de menor altura compatible con sistema ProteaPV
Notas Importantes
⚠️ Consideraciones de Instalación:
- Verificar compatibilidad con el perfil específico de la lámina metálica antes de la instalación
- Utilizar únicamente la tornillería de acero inoxidable incluida para garantizar la certificación estructural
- Seguir las especificaciones de espaciamiento según cálculo estructural del proyecto solar
- No exceder la capacidad de carga certificada de 450 kg por abrazadera
- La instalación debe realizarse conforme a código eléctrico y normativas locales de construcción
Preguntas Frecuentes
¿Esta abrazadera requiere perforar el techo metálico?
No, el sistema S-5-ProteaPV-MID se fija mecánicamente a la cresta de la lámina trapezoidal sin necesidad de perforar el techo, preservando la integridad de la cubierta y manteniendo vigente la garantía del fabricante de la lámina.
¿Qué capacidad de carga soporta esta abrazadera intermedia?
Según certificación IAPMO UES ER-482, cada abrazadera S-5-ProteaPV-MID soporta hasta 450 kg bajo condiciones de prueba estructural, con resistencia a pull-out perpendicular de 2,500 N conforme a TM-7000.
¿Con qué tipos de lámina metálica es compatible?
Es compatible con láminas trapezoidales metálicas de calibres 22 a 26 AWG y alturas de cresta (altura del trapecio) entre 25mm y 45mm. Se recomienda verificar las dimensiones específicas del perfil de su techo antes de la compra.
¿Cuál es la vida útil del sistema de abrazaderas S-5?
El sistema cuenta con garantía de 25 años contra defectos de fabricación. El aluminio 6063-T5 con anodizado tipo II y la tornillería de acero inoxidable 304 están diseñados para mantener su integridad estructural durante toda la vida útil del sistema fotovoltaico.
¿Se puede usar en zonas costeras con alta corrosión?
Sí, el aluminio anodizado tipo II y la tornillería de acero inoxidable 304 cumplen con ASTM B117 (1,000 horas de exposición a niebla salina), lo que garantiza excelente resistencia a la corrosión en ambientes marinos y de alta humedad.
