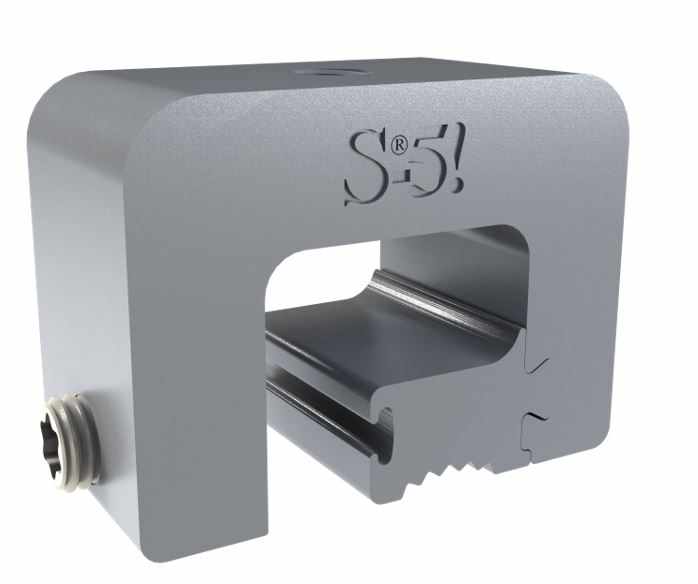

Abrazadera Mini Lámina Engargolada Horizontal Acero Inoxidable S-5 S-5-H-Mini
Modelo: S-5-H-Mini | Marca: S-5
Acero Inoxidable 304Lámina EngargoladaMontaje HorizontalDiseño MiniAlta Resistencia
La abrazadera S-5-H-Mini es un sistema de fijación especializado en acero inoxidable 304 diseñado para montaje de paneles solares y estructuras sobre lámina engargolada horizontal, soportando cargas de hasta 180 kg por punto de anclaje con coeficiente de seguridad 3:1 según normas ASTM. Este accesorio de montaje permite instalaciones fotovoltaicas sin perforar el techo, preservando la garantía de impermeabilización y cumpliendo con estándares internacionales de resistencia estructural.
Fabricada con acero inoxidable serie 304 con acabado natural, la S-5-H-Mini ofrece protección contra corrosión superior a 25 años en ambientes salinos y tropicales. Su diseño compacto tipo mini facilita la instalación en espacios reducidos entre engarces, manteniendo la integridad del sistema de techado metálico industrial, comercial o residencial.
Beneficios Principales
- Instalación sin perforaciones que preserva la impermeabilidad del techo y mantiene vigente la garantía del fabricante de lámina
- Acero inoxidable 304 con resistencia a la corrosión superior a 25 años en ambientes costeros y tropicales
- Capacidad de carga estructural hasta 180 kg por punto de anclaje con factor de seguridad 3:1 certificado
- Diseño mini optimizado para espacios reducidos entre engarges de lámina horizontal
- Compatibilidad universal con perfiles de lámina engargolada estándar R101 y similares
- Instalación rápida sin herramientas especiales, reduciendo tiempo de montaje hasta 60%
- Cumplimiento con códigos de construcción internacionales IBC, ASCE 7 y normas locales de ingeniería estructural
Especificaciones Técnicas
| Característica |
Especificación |
| Modelo |
S-5-H-Mini |
| Material |
Acero inoxidable 304 grado marino |
| Tipo de Lámina |
Engargolada horizontal (standing seam) |
| Capacidad de Carga |
180 kg por punto (con factor seguridad 3:1) |
| Acabado |
Natural brillante inoxidable |
| Resistencia a Corrosión |
>25 años en ambiente salino |
| Temperatura Operación |
-40°C a +85°C |
| Certificaciones |
ASTM, IBC, ASCE 7 |
| Peso |
Aprox. 45 gramos |
| Compatibilidad |
Perfiles R101, lámina engargolada estándar |
| Método de Instalación |
Ajuste mecánico sin perforación |
Contenido del Paquete
1x Abrazadera S-5-H-Mini acero inoxidable 304Tornillería de sujeción incluidaManual de instalación con torques recomendados
Aplicaciones Recomendadas
⚡ Instalaciones Fotovoltaicas ComercialesMontaje de sistemas solares en techos industriales y comerciales con lámina engargolada sin comprometer impermeabilidad
🏠 Proyectos ResidencialesFijación de paneles solares en viviendas con techos metálicos preservando garantías del fabricante
🏭 Naves IndustrialesAnclaje de estructuras y sistemas eléctricos en techos metálicos de alta resistencia estructural certificada
🔧 Soporte de EquiposMontaje de equipos HVAC, luminarias y sistemas de comunicación en techos engargolados horizontales
Productos Complementarios
Rieles de Montaje SolarPerfiles de aluminio estructural para fijación de paneles fotovoltaicos sobre abrazaderas S-5
Tornillería de Acero InoxidableKit de tornillos y tuercas grado 304/316 para ensamble de estructuras solares
Tapas Terminales S-5Accesorios de cierre y protección para extremos de rieles en instalaciones fotovoltaicas
Medidor de Torque DigitalHerramienta de precisión para aplicar torques de instalación según especificaciones del fabricante (12-18 Nm)
Preguntas Frecuentes
¿Esta abrazadera requiere perforar el techo metálico?
No, la S-5-H-Mini utiliza un sistema de sujeción mecánica que se ajusta al perfil engargolado sin perforaciones, preservando la impermeabilidad del techo y manteniendo vigente la garantía del fabricante de lámina. Esto cumple con normas de construcción que prohiben perforar membranas impermeabilizantes.
¿Qué capacidad de carga soporta por punto de anclaje?
Cada abrazadera S-5-H-Mini soporta hasta 180 kg por punto de anclaje con factor de seguridad 3:1, certificado bajo normas ASTM y ASCE 7. En aplicaciones solares típicas se recomienda calcular cargas combinadas de peso de paneles, viento y nieve según código local.
¿Es compatible con cualquier tipo de lámina engargolada?
La S-5-H-Mini está diseñada específicamente para perfiles de lámina engargolada horizontal tipo R101 y similares. Es importante verificar compatibilidad con el perfil específico de su techo; S-5 ofrece múltiples modelos para diferentes geometrías de engarce vertical y horizontal.
¿Cuál es la vida útil en ambientes costeros o tropicales?
El acero inoxidable 304 grado marino ofrece resistencia a corrosión superior a 25 años en ambientes salinos y tropicales según pruebas de niebla salina ASTM B117. Para ambientes extremadamente corrosivos se recomienda considerar versiones en acero inoxidable 316 cuando estén disponibles.
¿Qué torque de instalación se recomienda?
El torque recomendado para los tornillos de sujeción es de 12 a 18 Nm (9-13 lb-ft) según especificaciones del fabricante. Es importante usar medidor de torque calibrado para evitar sobre-apriete que pueda deformar el perfil de lámina o sub-apriete que comprometa la capacidad estructural.
