Abrazadera para Lámina Engargolada KR-18 KR-24 Sin Perforación S-5 S-5-MX-MINI

Oferta
$ 78.99 MXN
$ 60.99 MXN

IVA Incluido.

Envío calculado al finalizar la compra.

43224 en stock
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Agregar al carrito Seleccionar las opciones anteriores

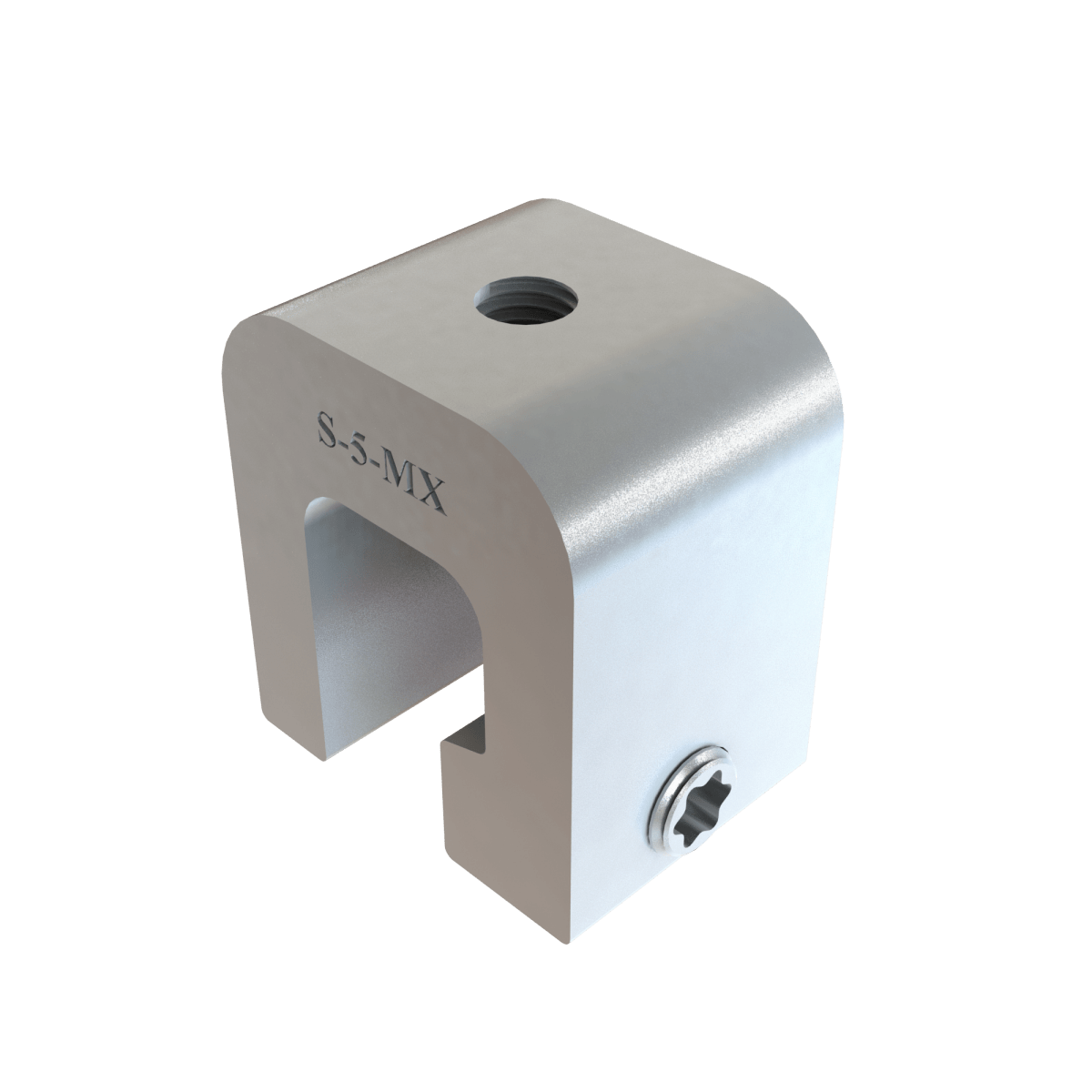

Abrazadera S-5-MX-MINI para lámina engargolada KR-18, KR-24

Modelo: S-5-MX-MINI | Marca: S-5

Compatible KR-18 / KR-24Aluminio AnodizadoInstalación Sin PerforacionesCertificación IAPMO

La abrazadera S-5-MX-MINI es un sistema de sujeción profesional diseñado específicamente para láminas metálicas engargoladas tipo KR-18 y KR-24, fabricada en aluminio anodizado 6061-T6 con resistencia a corrosión clase C5 según ISO 12944, soportando cargas de trabajo de hasta 450 lb (204 kg) en configuración vertical y 350 lb (159 kg) en configuración horizontal, certificada por IAPMO para instalaciones solares y de equipamiento sin perforación del techo.

Este sistema de montaje permite la instalación de paneles solares, equipos HVAC, señalización y otros componentes sobre techos metálicos sin comprometer la integridad de la cubierta. La abrazadera S-5-MX-MINI se instala mediante enganche mecánico sobre el perfil de la lámina, distribuyendo uniformemente las cargas y eliminando puntos de filtración de agua.

Ideal para proyectos comerciales, industriales y residenciales que requieren soluciones de montaje confiables y duraderas sobre techos de lámina engargolada, cumpliendo con normativas internacionales de seguridad estructural y garantizando la preservación de la garantía del fabricante de la cubierta.

Beneficios Principales

  • Instalación sin perforaciones que preserva la integridad y garantía del techo metálico
  • Fabricación en aluminio 6061-T6 anodizado para máxima resistencia a corrosión en ambientes agresivos
  • Compatibilidad específica con perfiles de lámina engargolada KR-18 y KR-24
  • Certificación IAPMO para aplicaciones solares fotovoltaicas y equipamiento mecánico
  • Capacidad de carga hasta 450 lb (204 kg) según configuración y aplicación
  • Reducción de tiempo de instalación hasta 60% comparado con métodos tradicionales de perforación
  • Diseño patentado que distribuye uniformemente las cargas sobre el perfil de la lámina
  • Resistencia a temperaturas extremas de -40°C a +85°C sin degradación estructural

Especificaciones Técnicas

Característica Especificación
Modelo S-5-MX-MINI
Fabricante S-5!
Material Aluminio 6061-T6 anodizado
Compatible con Lámina engargolada KR-18, KR-24
Carga de trabajo vertical 450 lb (204 kg)
Carga de trabajo horizontal 350 lb (159 kg)
Certificaciones IAPMO, ICC-ES
Resistencia a corrosión Clase C5 (ISO 12944)
Especificación Ambiental Valor
Rango de temperatura -40°C a +85°C
Resistencia UV Anodizado tipo II clase 1
Vida útil estimada 25+ años
Zona de viento Hasta 180 mph (290 km/h) según diseño

Contenido del Paquete

🔩 1x Abrazadera S-5-MX-MINI🔧 Tornillos de acero inoxidable 304📋 Guía de instalación✅ Certificado de conformidad

Aplicaciones Recomendadas

⚡ Instalaciones Solares FotovoltaicasMontaje de sistemas de rieles para paneles solares sobre techos industriales y comerciales
❄️ Equipos HVACSoporte para unidades de aire acondicionado, ventiladores y sistemas de ventilación
📡 Señalización y AntenasInstalación de sistemas de comunicación, iluminación y señalética corporativa
🛡️ Protecciones contra NieveMontaje de guardanieves y sistemas de retención en zonas de alto régimen pluvial

Productos Complementarios

S-5-PV KitKit de montaje completo para paneles solares con rieles y accesorios de conexión
S-5-PVKIT 2.0Sistema de montaje universal ajustable para diferentes configuraciones de paneles
S-5-E MiniAbrazadera complementaria para perfiles de lámina trapecial de menor peralte
S-5-N MiniAbrazadera para perfiles tipo Multipanel y Multytecho de calibre menor

Preguntas Frecuentes

¿Qué diferencia hay entre S-5-MX-MINI y otras abrazaderas S-5?
La S-5-MX-MINI está diseñada específicamente para láminas engargoladas tipo KR-18 y KR-24, que son perfiles de menor altura comparados con láminas trapeciales estándar. Su geometría de enganche está optimizada para el perfil engargolado, garantizando ajuste perfecto y máxima capacidad de carga sin riesgo de deformación.
¿Puedo instalar paneles solares directamente sobre esta abrazadera?
No, la abrazadera S-5-MX-MINI se utiliza como punto de anclaje para rieles o sistemas de montaje (como S-5-PV Kit). Los paneles solares se instalan posteriormente sobre los rieles, permitiendo ajuste de inclinación y espaciamiento según diseño del sistema fotovoltaico.
¿Cuántas abrazaderas necesito para mi proyecto solar?
La cantidad depende del diseño estructural, cargas de viento y nieve, y configuración del sistema. Típicamente se requieren 4-6 abrazaderas por panel solar en instalaciones residenciales, y 6-8 en aplicaciones comerciales. Se recomienda realizar cálculo estructural certificado antes de la instalación.
¿La instalación requiere herramienta especializada?
No, la abrazadera S-5-MX-MINI se instala con herramientas manuales estándar: llave de torque, desarmador hexagonal y nivel. El sistema de enganche patentado permite instalación rápida sin necesidad de perforación o equipo especializado, reduciendo costos y tiempo de mano de obra.
¿Afecta la garantía del techo instalar estas abrazaderas?
No, al ser un sistema no-penetrante certificado por IAPMO e ICC-ES, la instalación de abrazaderas S-5 preserva la garantía del fabricante de la lámina cuando se instalan según especificaciones. Muchos fabricantes de techos metálicos reconocen y aprueban explícitamente los sistemas S-5! en sus garantías.
