Abrazadera Montaje Lámina Trapezoidal 38-76mm Sin Perforar 200kg S-5 RibBracket III

Precio normal: $ 125.99 MXN
Precio en oferta
$ 97.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

1240 en stock
1240 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

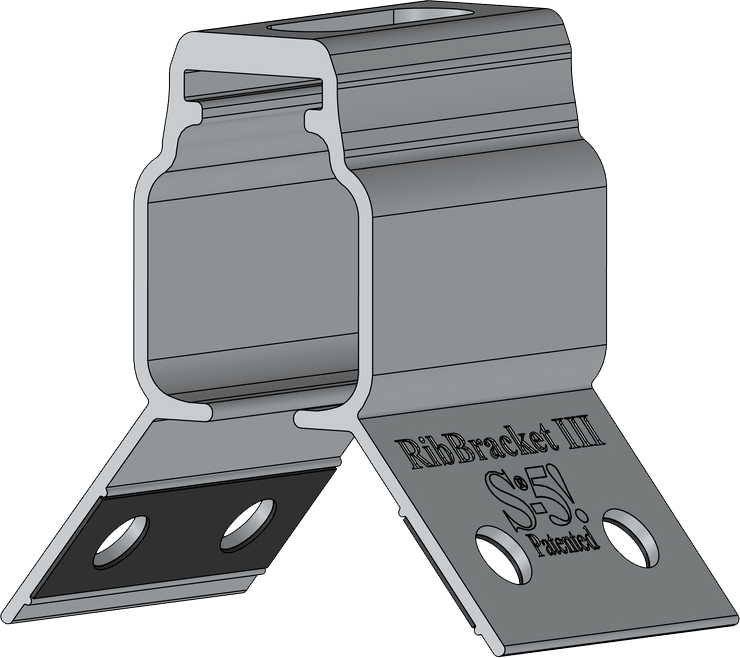

Abrazadera S-5 para fijación en lámina trapezoidal RibBracket III

Modelo: S-5-RibBracket-III | Marca: S-5

Lámina TrapezoidalAluminio 6005-T5Sin Perforar TechoFijación MecánicaAlta Resistencia

La abrazadera S-5 RibBracket III es un sistema de fijación mecánica diseñado específicamente para montaje en techos de lámina trapezoidal, con capacidad de carga vertical hasta 200 kg (440 lb) según certificación ASTM E1592. Este bracket se instala sin perforar el techo, preservando la integridad del impermeabilizante y eliminando riesgos de filtración, cumpliendo con estándares de ingeniería estructural para instalaciones solares y HVAC.

Fabricada en aluminio extruido 6005-T5 con tornillería de acero inoxidable 304, la RibBracket III ofrece resistencia superior a corrosión en ambientes marinos e industriales. El sistema de sujeción por tornillos hexagonales garantiza torque uniforme según especificaciones del fabricante (12 Nm), asegurando anclaje confiable en perfiles trapezoidales de 38 mm a 76 mm de altura de costilla.

Ideal para proyectos de energía solar fotovoltaica, climatización comercial, montaje de equipo de telecomunicaciones y estructuras auxiliares en techos industriales. Compatible con sistemas de riel S-5, permite instalación modular rápida reduciendo tiempos de obra hasta 60% comparado con métodos tradicionales de perforación.

Beneficios Principales

  • Instalación sin perforar el techo, preserva garantía del impermeabilizante y elimina puntos de filtración
  • Capacidad de carga vertical certificada hasta 200 kg (440 lb) según norma ASTM E1592 para aplicaciones exigentes
  • Fabricación en aluminio 6005-T5 con tornillería inoxidable 304, máxima resistencia a corrosión y durabilidad superior a 25 años
  • Ajuste universal para lámina trapezoidal de 38 mm a 76 mm de altura de costilla, compatible con mayoría de perfiles comerciales
  • Diseño de sujeción mecánica por tornillos hexagonales con torque controlado (12 Nm), instalación rápida y segura sin herramientas especiales
  • Sistema certificado para cargas de viento y nieve según códigos de construcción internacionales (IBC, ASCE 7-16)
  • Compatible con rieles y accesorios S-5, sistema modular expandible para múltiples configuraciones de montaje

Especificaciones Técnicas

Característica Especificación
Modelo S-5-RibBracket-III
Material principal Aluminio extruido 6005-T5
Tornillería incluida Acero inoxidable 304
Tipo de lámina compatible Trapezoidal (corrugado)
Rango de altura de costilla 38 mm a 76 mm (1.5" a 3")
Capacidad de carga vertical 200 kg (440 lb) según ASTM E1592
Torque de instalación recomendado 12 Nm (106 lb-in)
Resistencia a corrosión Certificada para ambientes marinos (C5)
Temperatura de operación -40°C a +85°C
Garantía fabricante 10 años contra defectos de manufactura
Certificaciones ASTM E1592, código IBC, ASCE 7-16
Color Mill finish (aluminio natural)

Contenido del Paquete

🔧 1x Abrazadera S-5-RibBracket-III🔩 Juego completo de tornillería inoxidable 304📄 Manual de instalación con especificaciones de torque✅ Certificado de cumplimiento ASTM E1592

Aplicaciones Recomendadas

⚡ Montaje de Paneles SolaresInstalación de sistemas fotovoltaicos en techos industriales y comerciales sin comprometer impermeabilización
❄️ Equipos HVAC y ClimatizaciónSoporte para unidades condensadoras, ductos y equipos de aire acondicionado en azoteas
📡 Infraestructura de TelecomunicacionesMontaje de antenas, equipos microondas y gabinetes en techos de lámina trapezoidal
🏭 Estructuras Auxiliares IndustrialesFijación de pasarelas, escalerillas, señalética y equipos auxiliares en naves industriales

Productos Complementarios

S-5-PVKIT 2.0Kit completo de montaje para paneles solares con rieles y clips de sujeción mid/end clamp
S-5-U MiniAbrazadera universal compacta para perfiles metálicos menores, complementa sistemas mixtos
S-5-E MiniBracket con gancho integrado para sujeción directa de cable, tubería o conductos ligeros
ColorGardSistema de retención de nieve certificado compatible con bases RibBracket para zonas invernales

Preguntas Frecuentes

¿La abrazadera RibBracket III requiere perforar el techo de lámina?
No, el sistema S-5 RibBracket III se instala mediante sujeción mecánica por tornillos que comprimen la costilla de la lámina sin perforarla. Esto preserva la integridad del impermeabilizante, elimina riesgos de filtración y mantiene vigente la garantía del fabricante del techo.
¿Qué altura de costilla de lámina trapezoidal es compatible?
La RibBracket III se ajusta a láminas trapezoidales con altura de costilla entre 38 mm y 76 mm (1.5" a 3"). Esto incluye la mayoría de perfiles comerciales como R-101, Multipanel, Ternium y similares. Siempre verifique las dimensiones de su lámina antes de ordenar.
¿Cuál es la capacidad de carga certificada del bracket?
Según certificación ASTM E1592, la abrazadera soporta hasta 200 kg (440 lb) de carga vertical. Las cargas de viento y uplift dependen de la configuración del sistema, espaciamiento de brackets y características del techo. Consulte las tablas de ingeniería S-5 para su aplicación específica.
¿Qué torque de apriete debo aplicar en la instalación?
El torque recomendado es de 12 Nm (106 lb-in) aplicado con llave de torque calibrada. No exceda este valor para evitar deformación de la lámina o daño al bracket. El manual de instalación incluye especificaciones detalladas y secuencia de apriete.
¿El aluminio 6005-T5 es adecuado para ambientes marinos?
Sí, el aluminio 6005-T5 con tornillería de acero inoxidable 304 está certificado para ambientes corrosivos clase C5 (marino e industrial severo). El sistema ha sido probado en condiciones de niebla salina según norma ASTM B117 con resultados superiores a 5,000 horas sin degradación.
