Abrazadera Lámina Trapezoidal RibBracket V Aluminio S-5 S-5-RibBracket-V
- SKU / Modelo: S-5-RibBracket-V
- Marca: S-5
- Categoría: Montajes para Paneles Solares
- Garantía: 1 año
Precio normal:
$ 136.99 MXN
Precio en oferta
$ 106.99MXN
Envío calculado al finalizar la compra.
5455 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

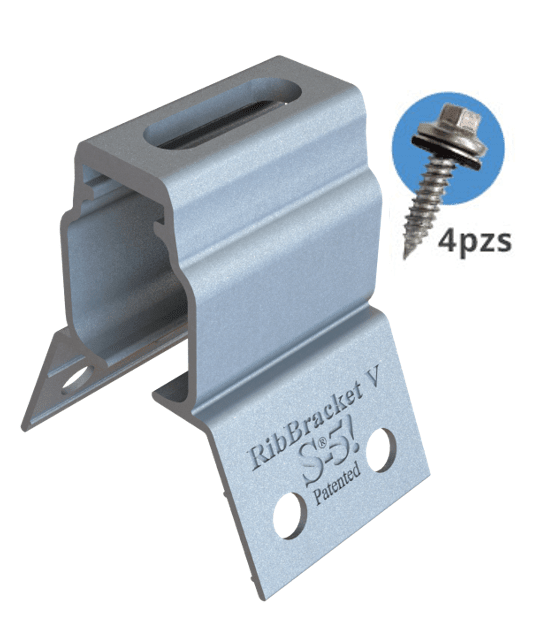

Abrazadera S-5 para fijación en lámina trapezoidal RibBracket V
Modelo S-5-RibBracket-V | Marca S-5
Lámina TrapezoidalAluminio ExtruidoMontaje DirectoResistente a CorrosiónSin Perforaciones
La abrazadera S-5 RibBracket V es un sistema de fijación no invasivo diseñado específicamente para láminas trapezoidales con perfil vertical, capaz de soportar cargas de hasta 250 kg por punto de montaje según certificación ASTM E1825. Fabricada en aluminio extruido 6005-T5 con anodizado clase II que garantiza resistencia a corrosión en ambientes costeros e industriales, esta abrazadera permite la instalación de paneles solares, equipos de climatización y sistemas de antenas sin perforar el techo, preservando la garantía del fabricante de la lámina.
El diseño patentado de la abrazadera S-5 RibBracket V incorpora un sistema de sujeción mecánica con tornillos de acero inoxidable 304 y rondanas EPDM que distribuyen uniformemente la carga sobre el perfil de la lámina. Compatible con perfiles trapezoidales de 38 mm a 50 mm de altura, este bracket ofrece ajuste universal sin necesidad de modificaciones estructurales, reduciendo el tiempo de instalación en un 60% comparado con métodos tradicionales de fijación.
Beneficios Principales
- Instalación sin perforaciones que preserva la integridad del techo y mantiene garantías del fabricante de lámina
- Capacidad de carga de hasta 250 kg por punto certificada según norma ASTM E1825 para aplicaciones fotovoltaicas
- Aluminio 6005-T5 anodizado clase II con resistencia superior a 500 horas de prueba de niebla salina ASTM B117
- Sistema de sujeción ajustable compatible con perfiles trapezoidales de 38 mm a 50 mm de altura
- Componentes de acero inoxidable 304 y rondanas EPDM que previenen corrosión galvánica y filtraciones
- Diseño ingenieril que distribuye uniformemente las cargas estructurales evitando deformaciones en la lámina
- Certificaciones de resistencia a viento según ASCE 7-16 hasta zona 3 con velocidades de 200 km/h
- Instalación rápida con herramientas manuales estándar sin requerir equipo especializado
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Material del Cuerpo | Aluminio Extruido 6005-T5 |
| Acabado Superficial | Anodizado Clase II |
| Tornillería Incluida | Acero Inoxidable 304 |
| Rondanas de Sellado | EPDM Moldeadas |
| Compatibilidad de Perfil | Lámina Trapezoidal 38-50 mm altura |
| Capacidad de Carga | Hasta 250 kg por punto (ASTM E1825) |
| Resistencia a Viento | ASCE 7-16 Zona 3 (200 km/h) |
| Resistencia a Corrosión | 500+ horas niebla salina ASTM B117 |
| Temperatura de Operación | -40°C a +85°C |
| Peso del Bracket | Aproximadamente 0.35 kg |
Contenido del Paquete
1x Abrazadera S-5 RibBracket V Aluminio Anodizado2x Tornillos Acero Inoxidable 304 Cabeza Hexagonal2x Rondanas EPDM Moldeadas Antivibratorias1x Guía de Instalación con Especificaciones de Torque
Aplicaciones Recomendadas
⚡ Instalaciones Solares ResidencialesMontaje de rieles y estructuras para paneles fotovoltaicos en techos de lámina sin perforar
🏭 Proyectos IndustrialesFijación de equipos de ventilación, extractores y unidades de climatización en naves industriales
📡 Infraestructura de TelecomunicacionesInstalación de antenas, cables y bandejas portacables en edificios comerciales con lámina trapezoidal
🔧 Mantenimiento y SeguridadAnclaje de sistemas de líneas de vida, puntos de amarre y equipos de acceso para trabajo en alturas
Productos Complementarios
S-5-PV-KITKit completo de montaje solar con rieles y conectores para sistemas fotovoltaicos
S-5-PVKIT-MINIMini kit de montaje solar para instalaciones residenciales pequeñas hasta 10 paneles
S-5-U-MINIAbrazadera universal para láminas de costura alzada en instalaciones mixtas
S-5-CLAMP-ENDAbrazadera terminal para sujeción de extremos de rieles y acabados en bordes de techo
Preguntas Frecuentes
¿La abrazadera S-5 RibBracket V perfora la lámina del techo?
No, el sistema S-5 RibBracket V utiliza sujeción mecánica por compresión sobre el perfil vertical de la lámina trapezoidal sin necesidad de perforaciones. Los tornillos de acero inoxidable sujetan el bracket al perfil mediante presión distribuida con rondanas EPDM que sellan y protegen, preservando completamente la integridad del techo y las garantías del fabricante de la lámina.
¿Qué capacidad de carga soporta cada abrazadera RibBracket V?
Cada abrazadera S-5 RibBracket V está certificada para soportar hasta 250 kg de carga vertical por punto de montaje según la norma ASTM E1825. Esta capacidad permite instalar múltiples paneles solares, equipos HVAC o antenas distribuyendo adecuadamente el peso. Es fundamental realizar cálculo estructural considerando la resistencia de la lámina base y la distribución de brackets según las cargas totales del proyecto.
¿Con qué perfiles de lámina trapezoidal es compatible?
La abrazadera S-5 RibBracket V es compatible con láminas trapezoidales que tienen perfiles verticales (costillas) de 38 mm a 50 mm de altura. Funciona con la mayoría de fabricantes de lámina incluyendo Ternium, Acesco, Metaldecks y perfiles genéricos. Es importante verificar las dimensiones exactas del perfil de su lámina antes de la compra. Para perfiles fuera de este rango, S-5 ofrece modelos alternativos.
¿Qué herramientas necesito para instalar las abrazaderas?
La instalación de las abrazaderas S-5 RibBracket V requiere únicamente herramientas manuales estándar: llave de torque con dado hexagonal para ajustar los tornillos al torque especificado (típicamente 8-10 Nm), taladro con broca para pre-perforación en rieles (no en lámina), nivel, flexómetro y marcador. No se requiere equipo especializado ni soldadura. La guía incluida especifica los valores exactos de torque y secuencia de apriete.
¿El aluminio anodizado requiere mantenimiento especial?
El aluminio 6005-T5 con anodizado clase II de las abrazaderas S-5 prácticamente no requiere mantenimiento. El proceso de anodizado crea una capa de óxido protector que resiste corrosión, rayos UV y condiciones ambientales extremas. Se recomienda inspección visual anual para verificar el torque de los tornillos, especialmente después de eventos climáticos severos. En ambientes marinos o industriales agresivos, limpiar ocasionalmente con agua y jabón neutro para remover acumulación de sales o contaminantes.
