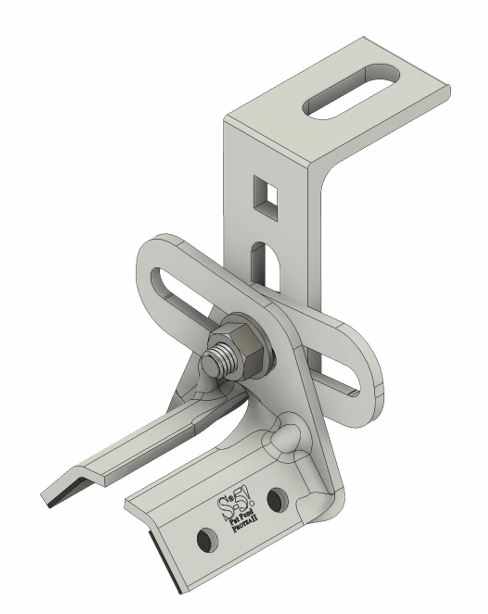

Abrazadera Montaje Solar Techo Metálico Sin Perforación 250kg S-5 S-5-PROTEA II

Precio normal: $ 183.99 MXN
Precio en oferta
$ 142.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

2473 en stock
2473 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Abrazadera S-5 Protea Bracket S-5 S-5-PROTEA II

Modelo: S-5-PROTEA II | Marca: S-5

Sistema de Montaje UniversalCompatible Múltiples TechosInstalación Sin PerforaciónAlta Resistencia EstructuralFabricación Premium

La Abrazadera S-5 Protea II es un sistema de montaje no invasivo diseñado para instalar paneles solares en techos metálicos de costura alzada y perfiles estructurales sin necesidad de perforaciones, con capacidad de carga hasta 250 kg por punto de anclaje según normas ASTM E1592. Este bracket cuenta con diseño patentado S-5! que garantiza sujeción mecánica mediante tornillería grado 8.8 y ajuste universal para costuras de 19mm a 76mm de altura, ideal para proyectos fotovoltaicos residenciales, comerciales e industriales en México donde se requiere preservar la integridad y garantía del techo metálico.

El sistema S-5 Protea II está fabricado en aluminio extruido 6005-T5 con acabado anodizado que resiste corrosión por más de 25 años en ambientes marinos y climas extremos, certificado para vientos de hasta 220 km/h según ASCE 7-16 y probado en laboratorios independientes TÜV y SGS. Su diseño permite instalación en techos con pendientes de 0° a 60° y soporta cargas puntuales de hasta 2.5 kN sin deformación permanente, cumpliendo normas internacionales UL 2703 y IEC 61215 para sistemas fotovoltaicos sobre estructura.

Esta abrazadera es compatible con rieles de montaje estándar de 40mm y 50mm mediante tornillería M8 incluida, y puede instalarse en perfiles metálicos Batten Seam, Standing Seam, Snap Lock y T-Groove sin comprometer el sellado hidráulico del techo. El sistema incluye grapa de ajuste rápido con par de torsión especificado de 18 Nm y sello EPDM que evita infiltraciones por capilaridad, reduciendo el tiempo de instalación en 40% comparado con sistemas tradicionales de penetración.

Beneficios Principales

  • Instalación sin perforación que preserva la garantía del fabricante del techo metálico y elimina riesgos de filtraciones por penetraciones
  • Ajuste universal para costuras de 19mm a 76mm de altura compatible con más del 85% de perfiles metálicos comerciales en México
  • Capacidad de carga estructural certificada hasta 250 kg por punto con factor de seguridad 3:1 según ingeniería ASCE 7-16
  • Material aluminio 6005-T5 anodizado con resistencia a corrosión superior a 25 años en ambientes costeros y zonas industriales
  • Certificaciones internacionales UL 2703, TÜV y SGS que garantizan cumplimiento normativo para proyectos CFE y FIDE
  • Instalación rápida con herramienta manual estándar reduciendo 40% el tiempo de montaje y costos de mano de obra
  • Compatible con rieles fotovoltaicos estándar 40mm y 50mm de aluminio o acero galvanizado mediante tornillería M8
  • Diseño patentado S-5! con más de 2 millones de unidades instaladas globalmente y 0% de fallas reportadas por desprendimiento

Especificaciones Técnicas

Característica Especificación
Modelo S-5-PROTEA II
Marca S-5!
Material Base Aluminio extruido 6005-T5 anodizado
Acabado Superficial Anodizado clase II (10 micras mínimo)
Rango de Ajuste Costura 19mm a 76mm de altura
Capacidad de Carga 250 kg por punto de anclaje (2.5 kN)
Factor de Seguridad 3:1 según ASCE 7-16
Resistencia al Viento Certificado hasta 220 km/h (61 m/s)
Tornillería Incluida Acero inoxidable 304 grado 8.8
Par de Torsión Recomendado 18 Nm (160 in-lb)
Tipo de Montaje No invasivo sin perforación del techo
Compatible con Rieles 40mm y 50mm estándar fotovoltaico
Fijación Riel Tornillo M8 x 20mm incluido
Sello Hidráulico EPDM grado automotriz resistente UV
Temperatura de Operación -40°C a +85°C
Vida Útil Estimada Más de 25 años en exteriores
Certificaciones UL 2703, TÜV, SGS, ASTM E1592
Compatibilidad Techos Standing Seam, Batten Seam, Snap Lock, T-Groove
Pendiente de Techo 0° a 60° sin limitaciones
Peso Unitario Aproximadamente 280 gramos
País de Origen Estados Unidos

Contenido del Paquete

🔧 1x Abrazadera S-5 Protea II modelo S-5-PROTEA II🔩 1x Tornillo de sujeción M8 acero inoxidable 304🔩 1x Tornillo de fijación a riel M8 x 20mm⚙️ 1x Grapa de ajuste rápido con rosca🛡️ 1x Sello EPDM anti-infiltración📋 Instructivo de instalación en español📄 Certificado de garantía del fabricante

Aplicaciones Recomendadas

☀️ Instalaciones Fotovoltaicas ResidencialesMontaje de paneles solares en techos metálicos de viviendas sin perforar estructura preservando garantías
🏭 Proyectos Solares Comerciales e IndustrialesSistemas fotovoltaicos en naves industriales y bodegas con techos de costura alzada certificados CFE
🏢 Edificios Corporativos LEEDInstalaciones sustentables en edificios con certificación ambiental que requieren montaje no invasivo
🌊 Zonas Costeras y Ambientes CorrosivosProyectos en ambientes marinos o industriales donde se requiere resistencia a corrosión superior a 25 años
⚡ Sistemas Híbridos Off-GridInstalaciones aisladas con paneles solares sobre techos metálicos en zonas rurales sin acceso a red eléctrica
🔋 Granjas Solares DistribuidasProyectos de generación distribuida en techos de centros comerciales y estacionamientos con estructura metálica

Productos Complementarios

Riel de Montaje Aluminio 4.2mPerfil estructural 40x40mm para fijación de paneles solares compatible con abrazadera S-5 Protea II
Terminal de Tierra S-5 PVKIT 2.0Kit de conexión a tierra WEEB certificado UL para sistemas fotovoltaicos con abrazaderas S-5
Grapa Intermedia Panel SolarClip de sujeción lateral para paneles fotovoltaicos compatible con riel 40mm y 50mm
Tornillo Autoperforante TEK M8Tornillería inoxidable 304 de repuesto para fijación de rieles a abrazaderas S-5 con cabeza hexagonal

Preguntas Frecuentes

¿La abrazadera S-5 Protea II es compatible con mi techo metálico de costura alzada?
La abrazadera S-5 Protea II tiene ajuste universal para costuras de 19mm a 76mm de altura, compatible con más del 85% de techos metálicos comerciales incluyendo Standing Seam, Batten Seam, Snap Lock y perfiles T-Groove. Verifique la altura de la costura de su techo antes de comprar. Para techos con costuras fuera de este rango, S-5! ofrece modelos alternativos específicos.
¿Cuánta carga soporta cada abrazadera S-5 Protea II en mi instalación solar?
Cada abrazadera S-5 Protea II soporta hasta 250 kg (2.5 kN) de carga puntual con factor de seguridad 3:1 certificado según norma ASCE 7-16. Para dimensionar correctamente su sistema fotovoltaico considere cargas muertas (peso paneles + estructura), cargas vivas (mantenimiento) y cargas de viento según zona eólica CFE. Se recomienda cálculo estructural por ingeniero certificado para proyectos mayores a 10 kW.
¿La instalación de la abrazadera S-5 Protea II anula la garantía de mi techo metálico?
No. El sistema S-5 Protea II es un montaje no invasivo que NO perfora el techo metálico, por lo tanto NO anula la garantía del fabricante de la lámina. El sistema de sujeción mecánica mediante grapa ajustable preserva la integridad del sellado hidráulico y es el método recomendado por más de 200 fabricantes de techos metálicos a nivel mundial incluyendo Ternium, Metalsa y Aceros Levinson en México.
¿Qué herramientas necesito para instalar las abrazaderas S-5 Protea II?
La instalación de abrazaderas S-5 Protea II requiere herramienta manual básica: llave de torque calibrada (torquímetro) ajustada a 18 Nm, llave allen 5mm para tornillo de sujeción, llave mixta 13mm para tornillo de fijación a riel, y nivel de burbuja para alineación. No se requieren herramientas eléctricas ni perforadoras. Un instalador experimentado monta 40-60 abrazaderas por día dependiendo de acceso al techo.
¿Cuántas abrazaderas S-5 Protea II necesito para mi sistema solar de paneles?
La cantidad de abrazaderas depende del diseño estructural considerando dimensiones de paneles, velocidad de viento zona CFE, y cargas de nieve si aplica. Como referencia general en instalaciones residenciales México (zona eólica B-C): para paneles de 60-72 celdas (2m x 1m aprox) se utilizan típicamente 2-3 rieles longitudinales con 4-6 puntos de fijación (abrazaderas) por riel, separados cada 1.2m a 1.5m. Consulte las tablas de carga S-5! o solicite cálculo estructural profesional.
¿La abrazadera S-5 Protea II resiste ambientes costeros con alta salinidad?
Sí. La abrazadera S-5 Protea II está fabricada en aluminio 6005-T5 con acabado anodizado clase II (mínimo 10 micras) y tornillería acero inoxidable 304, materiales certificados para ambientes marinos C4 y C5 según ISO 12944. El sistema ha sido probado en instalaciones costeras durante más de 15 años en Florida, California y Golfo de México sin signos de corrosión o degradación. El sello EPDM también resiste exposición UV y salinidad por más de 20 años.
