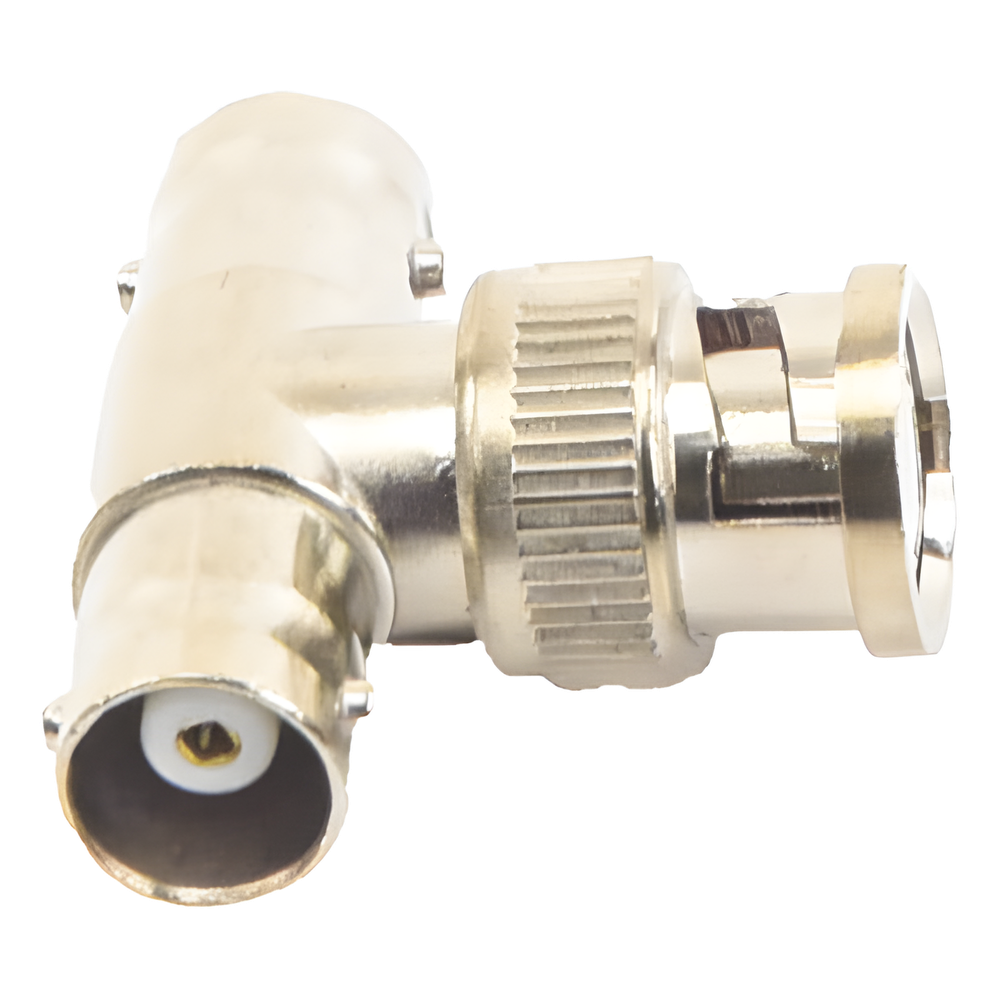

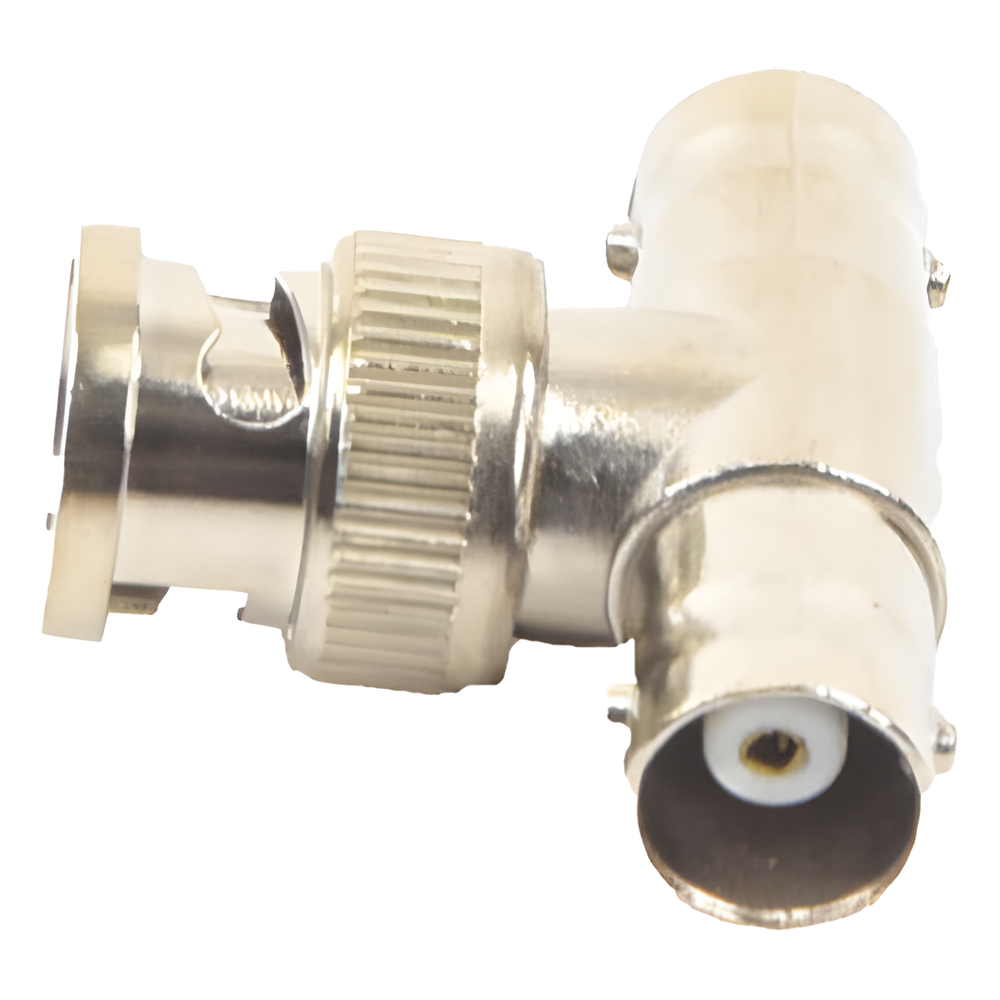

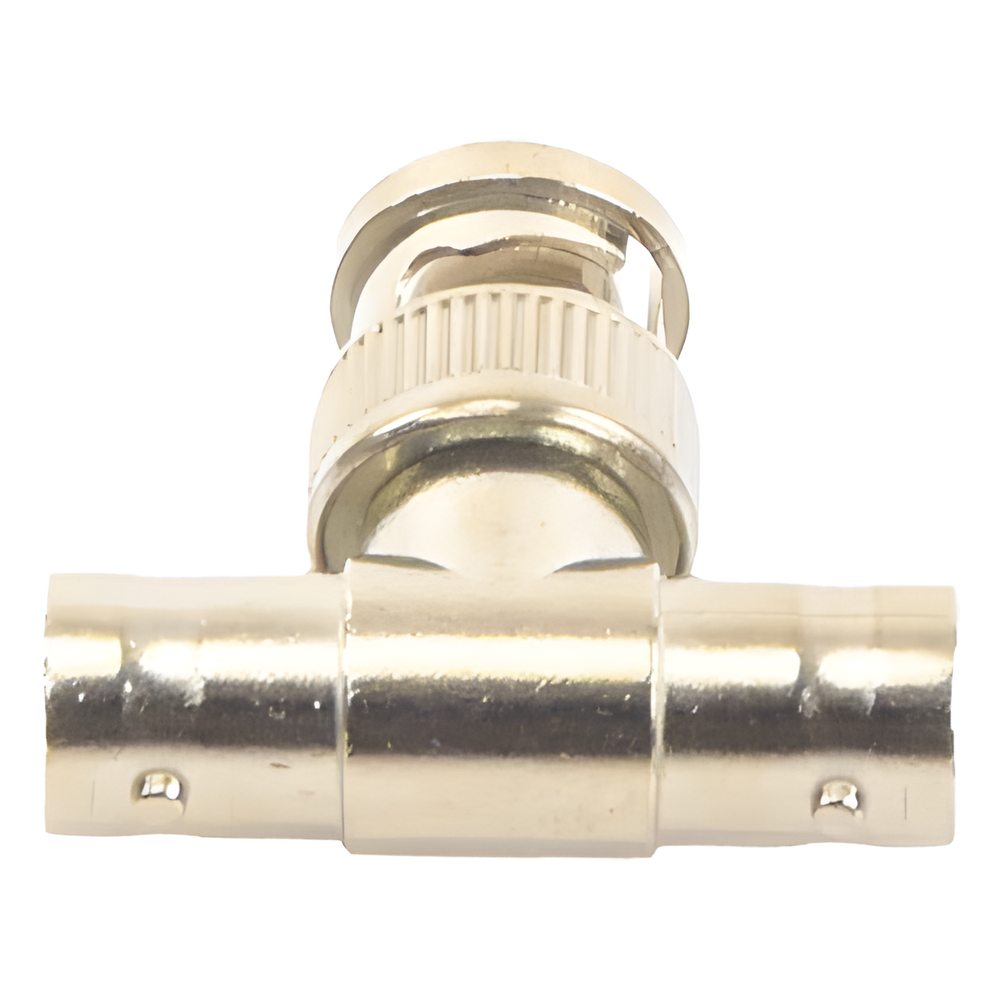

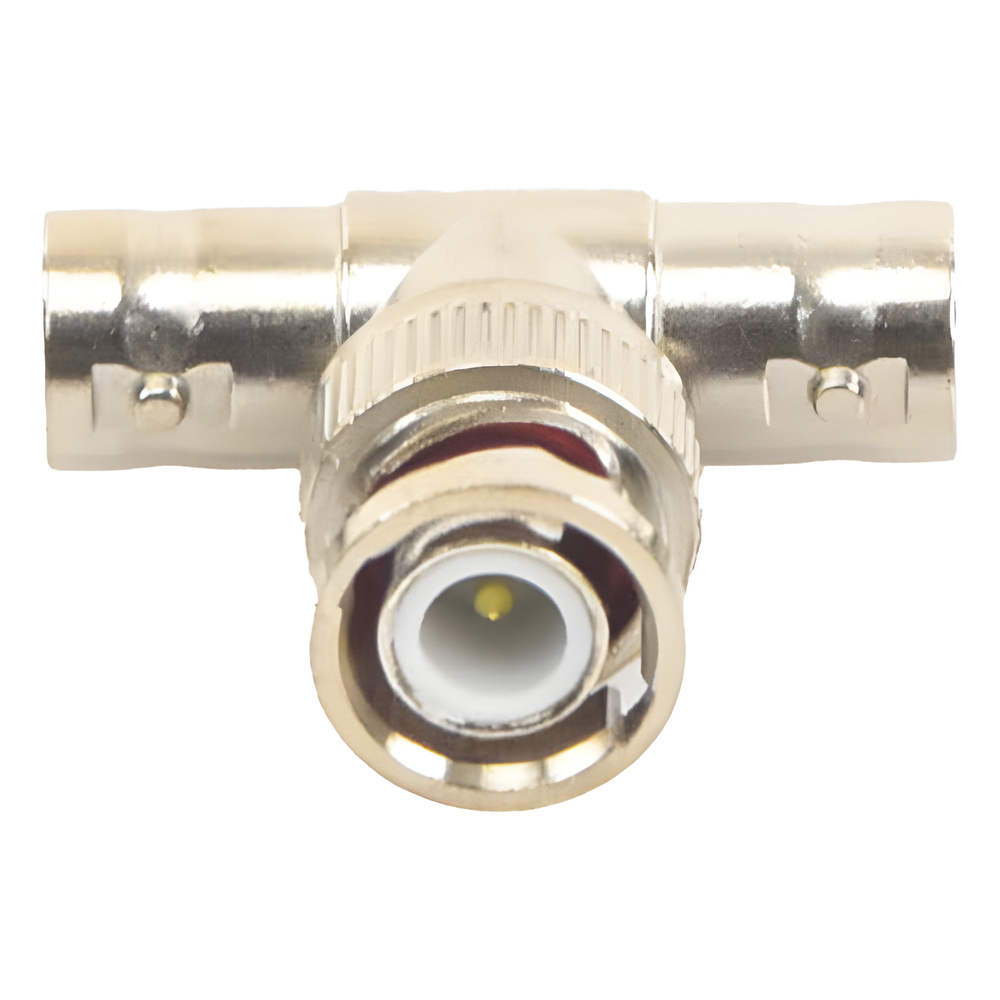

Adaptador Coaxial T BNC Macho a 2x BNC Hembra 75 Ohm Contactos Oro Teflón EPCOM TITANIUM TT-RG-12
- SKU / Modelo: TT-RG-12
- Marca: EPCOM TITANIUM
- Categoría: Cables y Conectores
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Adaptador Coaxial T BNC Macho a 2x BNC Hembra 75 Ohm Contactos Oro Aislante Teflón CCTV Profesional
Modelo TT-RG-12 · EPCOM TITANIUM
El adaptador TT-RG-12 de EPCOM TITANIUM (TTRG12) es un conector coaxial en T con un BNC macho y dos BNC hembra para CCTV profesional. Trabaja a 75 Ohm, con rango de frecuencia de DC a 4 GHz, cuerpo de latón niquelado, aislante de PTFE y garantía de 3 años.
El adaptador coaxial T BNC TT-RG-12 permite derivar una señal de video desde un conector BNC macho hacia dos salidas hembra, por ejemplo para conectar una línea coaxial a dos equipos o extender un tramo. Es compatible con video compuesto, AHD, CVI, TVI y HD-SDI, y mide 28.2 x 33.1 mm.
En la construcción del TT-RG-12 destacan el sello o-ring de silicón, el contacto central con baño de oro y una durabilidad de al menos 500 ciclos de acoplamiento. Soporta 500 V r.m.s. de voltaje de trabajo y opera de -55 °C a +155 °C, lo que lo hace apto para gabinetes y racks de videovigilancia.
¿Cómo funciona y para qué sirve?
Un adaptador T BNC es una pieza pasiva que divide físicamente una conexión coaxial en tres puntos: un BNC macho que se inserta en un equipo o conector hembra y dos BNC hembra para conectar cables con conector macho. No amplifica ni procesa la señal; solo la reparte mecánicamente.
En videovigilancia analógica y HD sobre coaxial (AHD, CVI, TVI, HD-SDI) la impedancia del sistema es de 75 Ohm. Mantener esa impedancia en cada conector reduce reflexiones y pérdida de señal. El aislante de teflón (PTFE) y los contactos con baño de oro ayudan a conservar la estabilidad y resistir la corrosión.
Al derivar una señal con un T, la carga de la línea cambia, por lo que conviene usarlo en tramos cortos y verificar la calidad de imagen. Para repartir una señal a varios equipos de forma controlada se usan distribuidores o splitters activos.
Beneficios Principales
- Derivación sencilla: El diseño en T con un macho y dos hembras permite bifurcar una línea coaxial sin cortar ni empalmar el cable.
- Impedancia de 75 Ohm: Se integra a sistemas CCTV coaxiales sin introducir desajustes de impedancia en el tramo.
- Amplio rango de frecuencia: Con respuesta de DC a 4 GHz, el adaptador TT-RG-12 maneja señales de video analógico y HD sobre coaxial.
- Baja pérdida de inserción: La pérdida de inserción de 0.20 dB o menos a 3 GHz limita la atenuación añadida a la señal.
- Resistencia a la corrosión: El baño de oro en los contactos y el cuerpo niquelado conservan la conductividad durante años de uso.
- Sellado con o-ring: El o-ring de silicón ayuda a mantener una conexión firme y protegida.
- Tamaño compacto: Sus 28.2 x 33.1 mm permiten usarlo en gabinetes y racks con espacio reducido.
- Amplio rango de temperatura: Opera de -55 °C a +155 °C, útil en ambientes con calor o frío intenso.
Especificaciones Técnicas
General
| Marca | EPCOM TITANIUM |
| Modelo | TT-RG-12 |
| Configuración | BNC macho a 2x BNC hembra (conexión en T) |
| Garantía | 3 años |
| Compatibilidad de señal | Video compuesto, AHD, CVI, TVI, HD-SDI |
Eléctricas
| Impedancia | 50 Ω, 75 Ω |
| Rango de frecuencia | DC a 4 GHz |
| Voltaje de trabajo | 500 V r.m.s. a nivel del mar |
| Voltaje soportado | 1500 V r.m.s. a nivel del mar |
| Resistencia de contacto central | ≤ 1.5 mΩ |
| Resistencia de contacto exterior | ≤ 1 mΩ |
| Resistencia de aislamiento | ≥ 5000 MΩ |
| Pérdida de inserción | ≤ 0.20 dB a 3 GHz |
| VSWR recto | ≤ 1.22 a 3 GHz |
| VSWR en ángulo recto | ≤ 1.30 a 3 GHz |
Mecánicas
| Fuerza de retención del conductor central | ≥ 0.57 N |
| Durabilidad (acoplamientos) | ≥ 500 ciclos |
Materiales
| Cuerpo | Latón niquelado |
| Contacto pin | Latón con baño de oro o plata |
| Contacto socket | Latón con baño de oro o plata |
| Contacto resiliente | Cobre-berilio con baño de oro o plata |
| Aislante | PTFE (teflón) |
| Casquillo de crimpado | Aleación de cobre niquelada |
| Sello o-ring | Hule de silicón 6146 |
Ambientales
| Temperatura de operación | -55 °C a +155 °C (con cable PE: -40 °C a +85 °C) |
Físicas
| Dimensiones | 28.2 x 33.1 mm, cuerpo de Ø 9.6 mm (ficha proveedor: 14.5 x 28 x 33.1 mm) |
| Peso | 0.01 kg |
