Ancla para Base Triangular Varilla Roscada 3/4 in ASTM-36 Cal 16 Galvanizado 18cm TOWERS SAB-30
- SKU / Modelo: SAB-30
- Marca: SYSCOM TOWERS
- Categoría: Accesorios para Torres Autosoportadas
- Garantía: 1 año
Envío calculado al finalizar la compra.
Aviso de stock
Te avisamos cuando vuelva
¡Listo!
Registramos tu solicitud. En cuanto SAB-30 vuelva a tener existencia te llega un correo.
No se pudo cargar la disponibilidad de recogida
Ancla para base triangular Varilla roscada 3 4' ASTM-36 Cal. 16 Galvanizado electrolítico 18 cm varilla 12 cm travesaño
Modelo SAB-30 · TOWERS

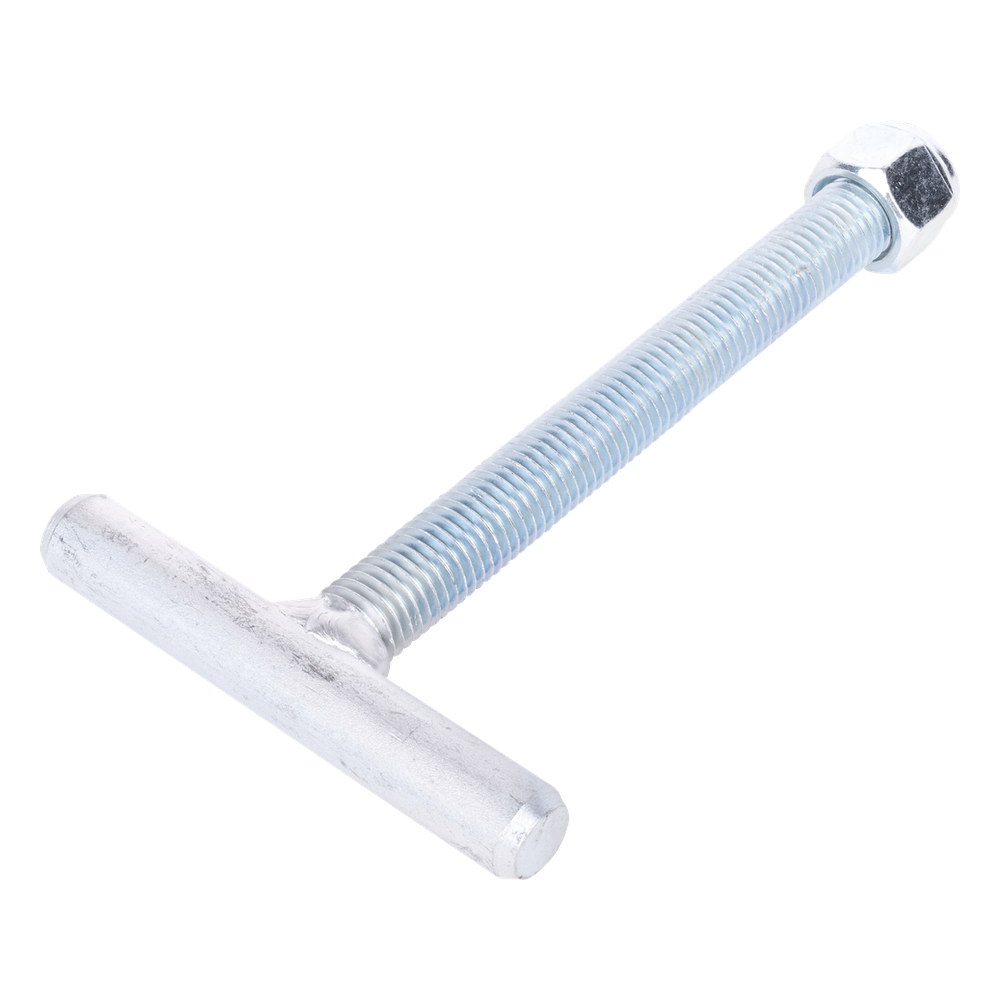

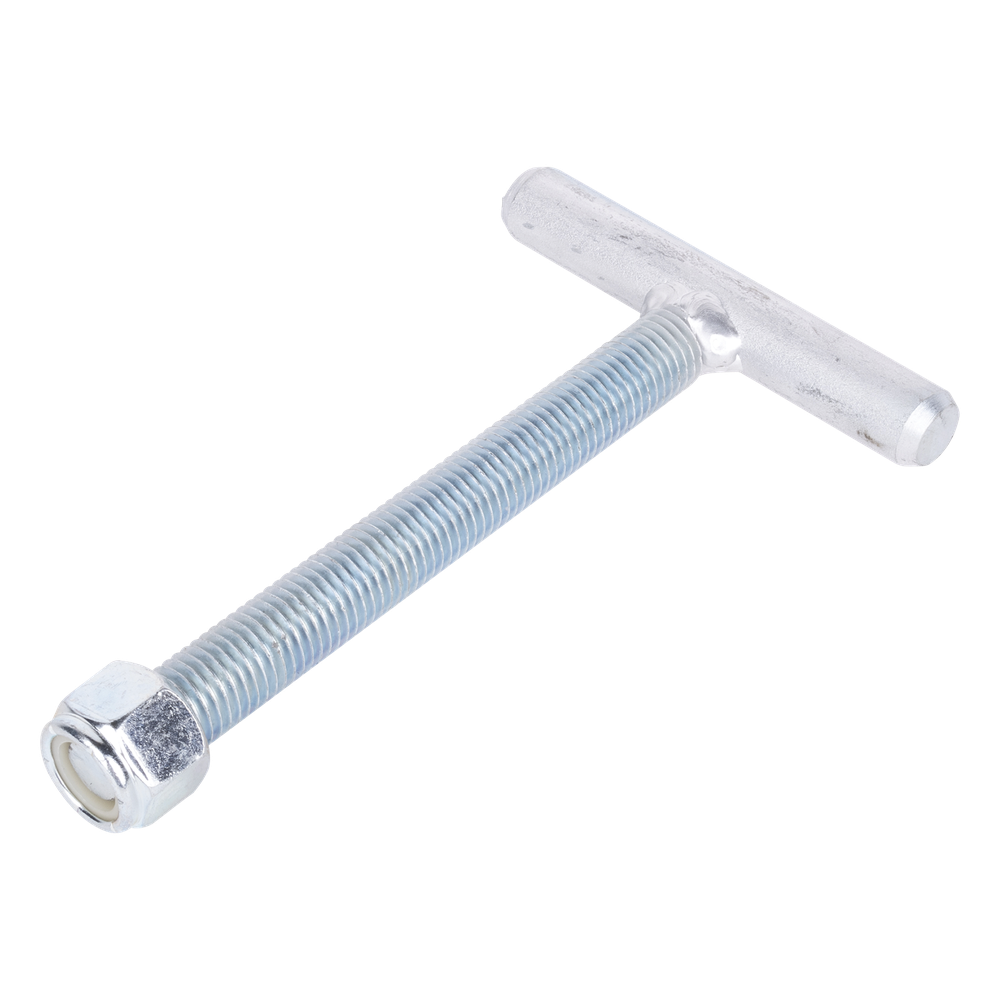

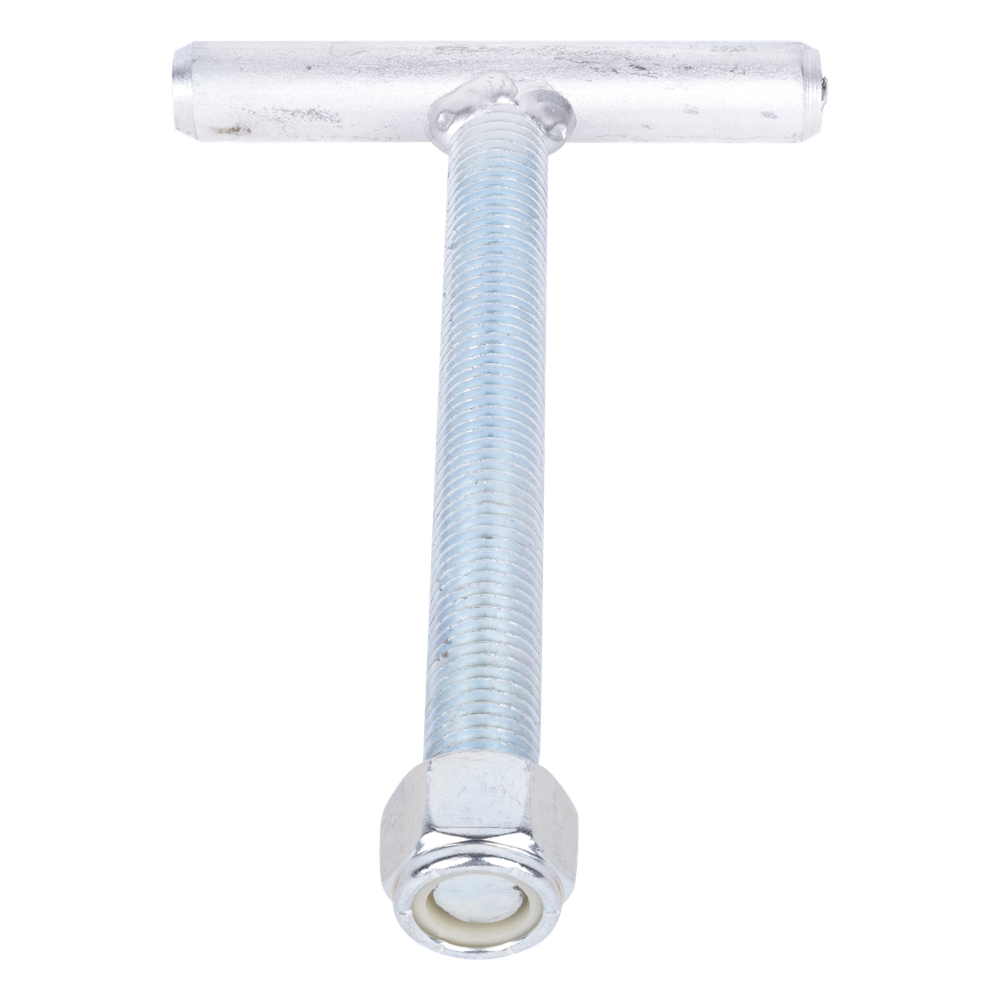

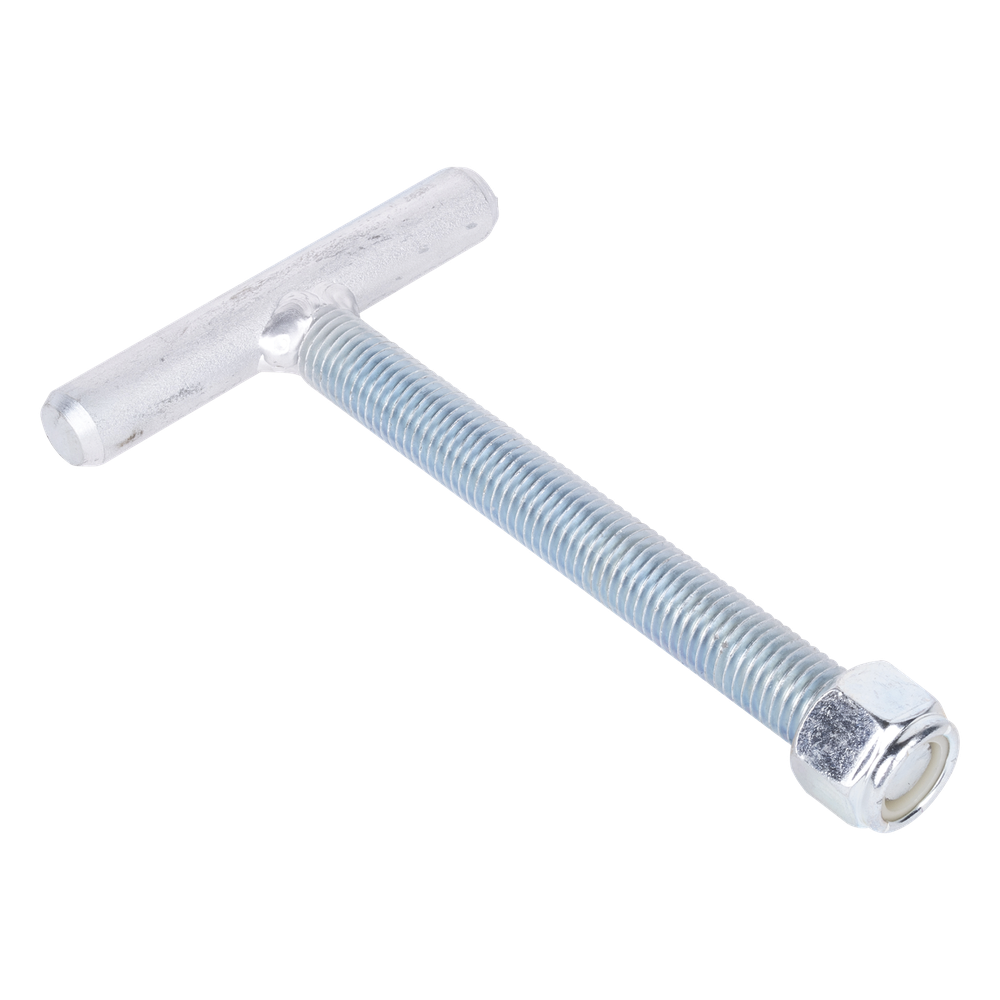

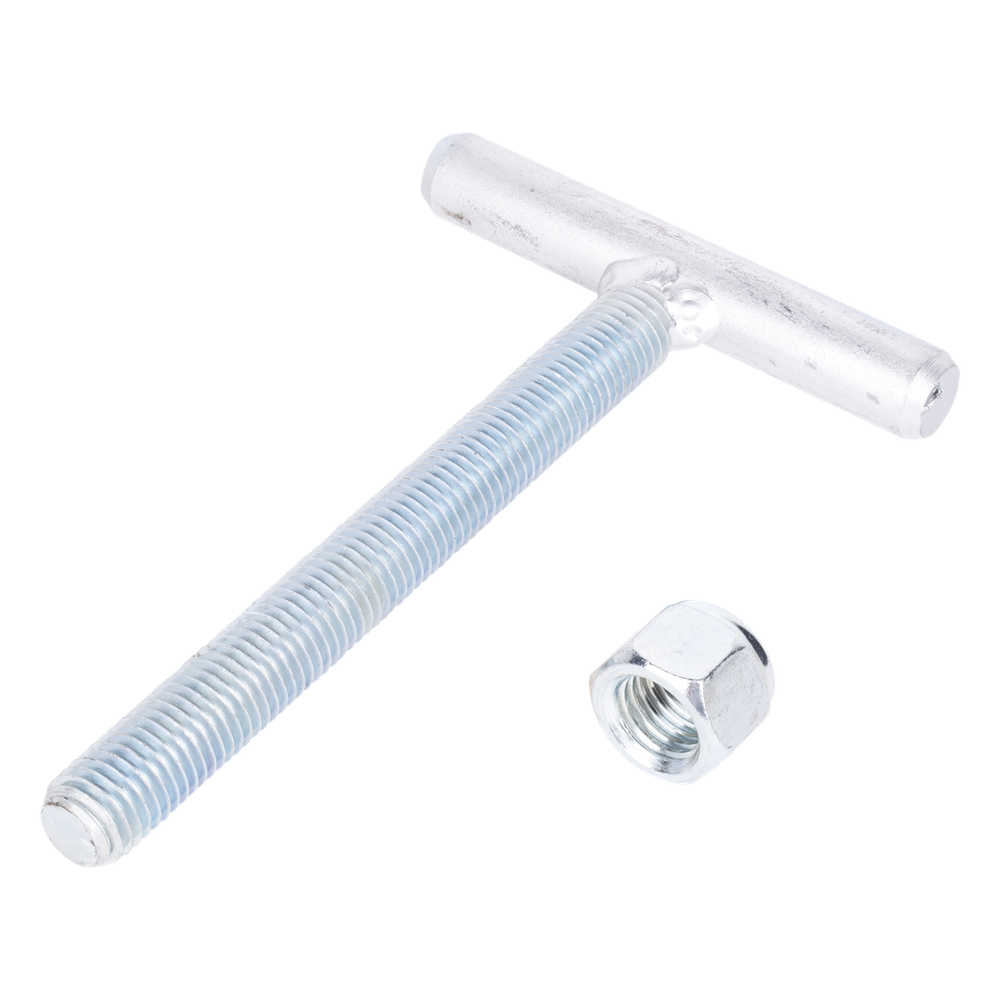

La ancla TOWERS SAB-30 es un elemento de anclaje para base triangular, diseñado para instalaciones de infraestructura de telecomunicaciones. Está fabricada en acero ASTM-36 calibre 16, con varilla roscada de 3/4 de pulgada y 18 cm de longitud, travesaño liso de 12 cm y acabado galvanizado electrolítico.
El modelo SAB-30 se utiliza en combinación con la base SBA30 y los tramos STZ30, que forman la estructura de una torre triangular. En la categoría de accesorios para torres autosoportadas, el ancla es la pieza que une la torre con su cimentación, por lo que su material, su soldadura y su protección contra la corrosión determinan la durabilidad del conjunto en exterior.
La ancla de TOWERS integra soldadura tipo AWS E7018 y tornillería grado máquina e inoxidable. La placa tiene 1/4 de pulgada de espesor y el travesaño liso de 12 cm distribuye la carga dentro del concreto. Su peso es de 2.75 kg, y las tolerancias generales de fabricación son de ±5 cm.
¿Cómo funciona y para qué sirve?
Una torre triangular autosoportada transmite al suelo el peso propio, el de las antenas o equipos y las cargas de viento a través de sus patas. Esas fuerzas llegan a la cimentación por medio de anclas: varillas roscadas que quedan ahogadas en concreto y sobresalen para recibir la base de la torre. La ancla SAB-30 cumple esa función para la base SBA30, con una varilla roscada de 3/4 de pulgada y 18 cm.
El travesaño liso de 12 cm, soldado a la varilla, trabaja como elemento de retención dentro del concreto. Al ampliar la superficie de apoyo, el travesaño ayuda a distribuir la carga y evita que la varilla se mueva. La varilla roscada permite fijar la base con tuercas y apretarla con precisión durante el montaje.
En exteriores, el acero expuesto a lluvia, humedad y contaminación se corroe con el tiempo. El galvanizado electrolítico de la SAB-30 aplica una capa de zinc sobre el acero ASTM-36 para retrasar la oxidación. Aun así, conviene verificar la posición de las anclas con plantilla antes del colado, porque una vez fraguado el concreto la corrección es difícil.
Beneficios Principales
- Compatibilidad definida: El fabricante indica que la SAB-30 se usa con la base SBA30 y los tramos STZ30, lo que simplifica la selección de piezas para la torre.
- Varilla roscada de 3/4 pulgada: Sus 18 cm de varilla roscada permiten fijar la base con tuercas y ajustar el apriete en campo.
- Travesaño de 12 cm: El travesaño liso ayuda a repartir la carga dentro del concreto y a mantener la ancla en su posición.
- Protección contra corrosión: El galvanizado electrolítico reduce la oxidación del acero en instalaciones de exterior, algo clave en torres que permanecen a la intemperie.
- Acero ASTM-36 calibre 16: El material estructural da una base mecánica sólida para el anclaje de la torre.
- Soldadura AWS E7018: La unión entre varilla y travesaño se realiza con soldadura AWS E7018 para una conexión estructural confiable.
- Tornillería incluida: La tornillería grado máquina e inoxidable viene con la pieza, así que el instalador cuenta con los elementos de sujeción desde el montaje.
Especificaciones Técnicas
General
| Tipo | Ancla para base triangular |
| Marca | TOWERS |
| Modelo | SAB-30 |
| Compatibilidad | Base SBA30 / Tramo STZ30 |
Materiales
| Material | Acero ASTM-36 |
| Calibre | 16 |
| Acabado | Galvanizado electrolítico |
| Soldadura | AWS E7018 |
| Tornillería | Grado máquina e inoxidable (incluida) |
Dimensiones
| Diámetro de varilla roscada | 3/4 pulgada |
| Longitud de varilla roscada | 18 cm (7.09 pulgadas) |
| Longitud de travesaño liso | 12 cm (4.72 pulgadas) |
| Espesor de placa | 1/4 pulgada |
| Tolerancias generales | ±5 cm |
Físicas
| Peso | 2.75 kg |
| Garantía | 3 años |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Las tolerancias generales de fabricación son de ±5 cm.
La ancla SAB-30 está diseñada para usarse con la base SBA30 y los tramos STZ30.
