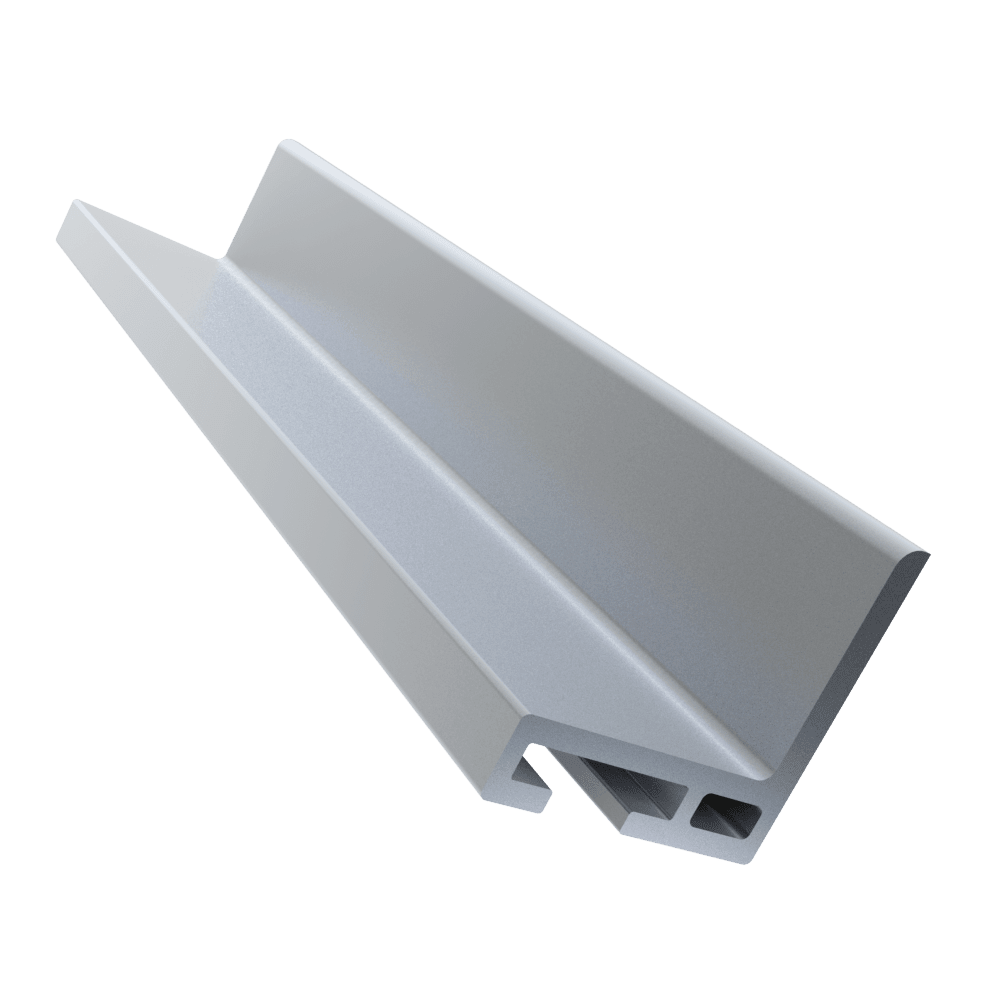

Ángulo-Riel 4.0m Aleación Aluminio 6105-T6 ALUMINEXT NXT-AR-4000
Modelo NXT-AR-4000 | Marca ALUMINEXT
4.0m (13.1ft)Aleación 6105-T6Aluminio EstructuralAlta ResistenciaMontaje Rápido
El Ángulo-Riel NXT-AR-4000 es un perfil estructural de aluminio extruido en aleación 6105-T6 de 4.0 metros de longitud, diseñado para soportar cargas mecánicas en sistemas de montaje solar, estructuras de canalización y bastidores industriales. Fabricado según norma ASTM B221 con aleación 6105-T6 templada, ofrece resistencia a la tracción de 205 MPa mínimo y límite elástico de 165 MPa, superando en durabilidad y ligereza a perfiles de acero galvanizado en aplicaciones de intemperie.
La aleación 6105-T6 proporciona excelente resistencia a la corrosión atmosférica sin recubrimientos adicionales, con capa de óxido natural que protege el aluminio durante más de 25 años en ambientes marinos y alta humedad. El perfil angular-riel permite instalación rápida mediante conectores mecánicos estándar y acepta fijaciones tipo tornillo autoperforante M6 a M10, reduciendo tiempo de montaje hasta 40% comparado con sistemas tradicionales de soldadura.
Beneficios Principales
- Aleación 6105-T6 con resistencia a tracción de 205 MPa según ASTM B221 para cargas pesadas
- Longitud de 4.0 metros reduce cantidad de uniones y mejora rigidez estructural en tramos largos
- Resistencia superior a corrosión atmosférica sin mantenimiento hasta 25 años en exterior
- Peso ligero facilita transporte y manipulación durante instalación, 65% más liviano que acero
- Diseño angular-riel permite montaje rápido con conectores mecánicos estándar sin soldadura
- Compatible con sistemas de fijación para paneles solares, charolas porta-cables y estructuras de soporte
- Acabado natural de aluminio con capa de óxido protectora elimina necesidad de pintura o galvanizado
- Perfil extruido garantiza dimensiones precisas y tolerancias estrictas para ensambles repetitivos
Especificaciones Técnicas
| Característica |
Especificación |
| Longitud Total |
4.0 m (4000 mm / 13.1 ft) |
| Material Base |
Aluminio extruido aleación 6105-T6 |
| Norma de Aleación |
ASTM B221 / EN 755 |
| Resistencia a Tracción |
≥205 MPa (29,700 psi) |
| Límite Elástico |
≥165 MPa (23,900 psi) |
| Elongación |
≥8% en 50 mm |
| Dureza Brinell |
~70 HB |
| Módulo de Elasticidad |
69 GPa (10,000 ksi) |
| Densidad |
2.70 g/cm³ |
| Tipo de Perfil |
Ángulo-Riel estructural |
| Acabado Superficial |
Natural anodizado (óxido protector) |
| Resistencia a Corrosión |
Excelente (clase C4/C5 ISO 12944) |
| Temperatura Operación |
-40°C a +80°C |
| Tipo de Fijación Compatible |
Tornillos autoperforantes M6-M10, conectores mecánicos |
| Aplicaciones Principales |
Estructuras solares, bastidores industriales, canalización |
Contenido del Paquete
1x Ángulo-Riel 4.0m Aleación 6105-T6
Aplicaciones Recomendadas
📦 Estructuras de Montaje SolarBase estructural para sistemas fotovoltaicos en techos y suelo, soporta cargas de viento y nieve según zona climática
🔧 Bastidores IndustrialesConstrucción de racks de almacenamiento, estanterías y estructuras de soporte en almacenes y fábricas
⚡ Canalización EléctricaSoporte para charolas porta-cables, ductos y sistemas de distribución eléctrica en plantas industriales
🏗️ Construcción LigeraMarcos estructurales para divisiones, cerramientos y aplicaciones arquitectónicas de peso reducido
Productos Complementarios
Conectores Tipo L y TUniones mecánicas para ensamble de perfiles en ángulo recto y derivaciones estructurales
Tornillería Autoperforante InoxidableFijaciones M6 y M8 de acero inoxidable 304/316 para unión permanente sin perforación previa
Abrazaderas de MontajeSujetadores ajustables para fijación rápida de tubería conduit y cable sobre perfil angular
Tapones de ExtremoProtectores plásticos para sellado de extremos del perfil contra ingreso de agua y suciedad
Preguntas Frecuentes
¿Qué ventajas tiene la aleación 6105-T6 sobre otras aleaciones de aluminio?
La aleación 6105-T6 ofrece balance óptimo entre resistencia mecánica y formabilidad, con 205 MPa de resistencia a tracción superior a la 6063-T5 (185 MPa) pero más económica que 6061-T6. El tratamiento térmico T6 maximiza dureza y resistencia mediante envejecimiento artificial, ideal para aplicaciones estructurales con cargas sostenidas en exterior.
¿Cuánto peso puede soportar este perfil de 4 metros en aplicaciones de montaje solar?
La capacidad de carga depende de la configuración de apoyo y distribución. En configuración de viga simple con apoyos cada 1.5m, el perfil soporta aproximadamente 150-200 kg distribuidos uniformemente. Para diseño estructural específico se recomienda cálculo profesional según normativa local de viento y nieve (CFE, ASCE 7 o Eurocódigo), considerando momento de inercia del perfil.
¿Requiere este perfil tratamiento anticorrosión adicional para instalación en costa?
No requiere tratamiento adicional. La aleación 6105-T6 forma capa natural de óxido de aluminio (Al₂O₃) que protege el metal base contra corrosión atmosférica clase C5 (muy alta) según ISO 12944, incluyendo ambientes marinos hasta 300m de línea de costa. Para exposición directa a salpicaduras de mar se recomienda anodizado tipo II de 15-20 micras (opcional).
¿Puedo cortar y perforar este perfil en obra sin afectar sus propiedades?
Sí, el aluminio 6105-T6 se puede cortar con sierra circular de dientes finos o tronzadora con disco para aluminio. La perforación se realiza con brocas HSS a velocidad media sin afectar propiedades mecánicas de la zona tratada térmicamente. Se recomienda desbarbar bordes cortados y limpiar virutas con aire comprimido antes de ensamble para evitar corrosión galvánica con tornillería de acero.
¿Qué tipo de tornillería debo usar para fijar este perfil a estructuras de acero?
Use tornillos de acero inoxidable 304 o 316 para evitar corrosión galvánica entre aluminio y acero. Nunca use tornillos de acero al carbón sin protección. Como alternativa económica, tornillos galvanizados en caliente con arandelas de neopreno aislante son aceptables en ambientes no marinos. Apriete a torque recomendado 8-12 Nm para M6 y 15-20 Nm para M8 según fabricante del tornillo.
