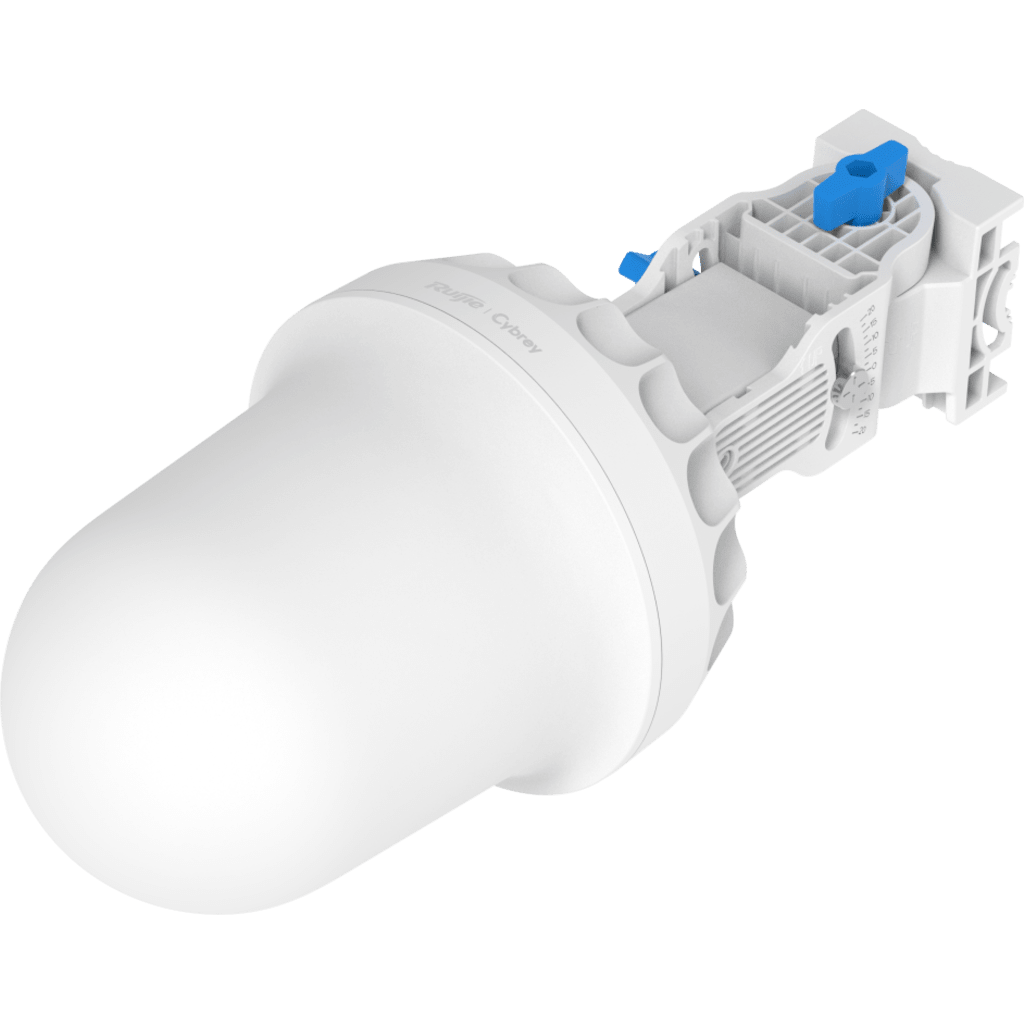

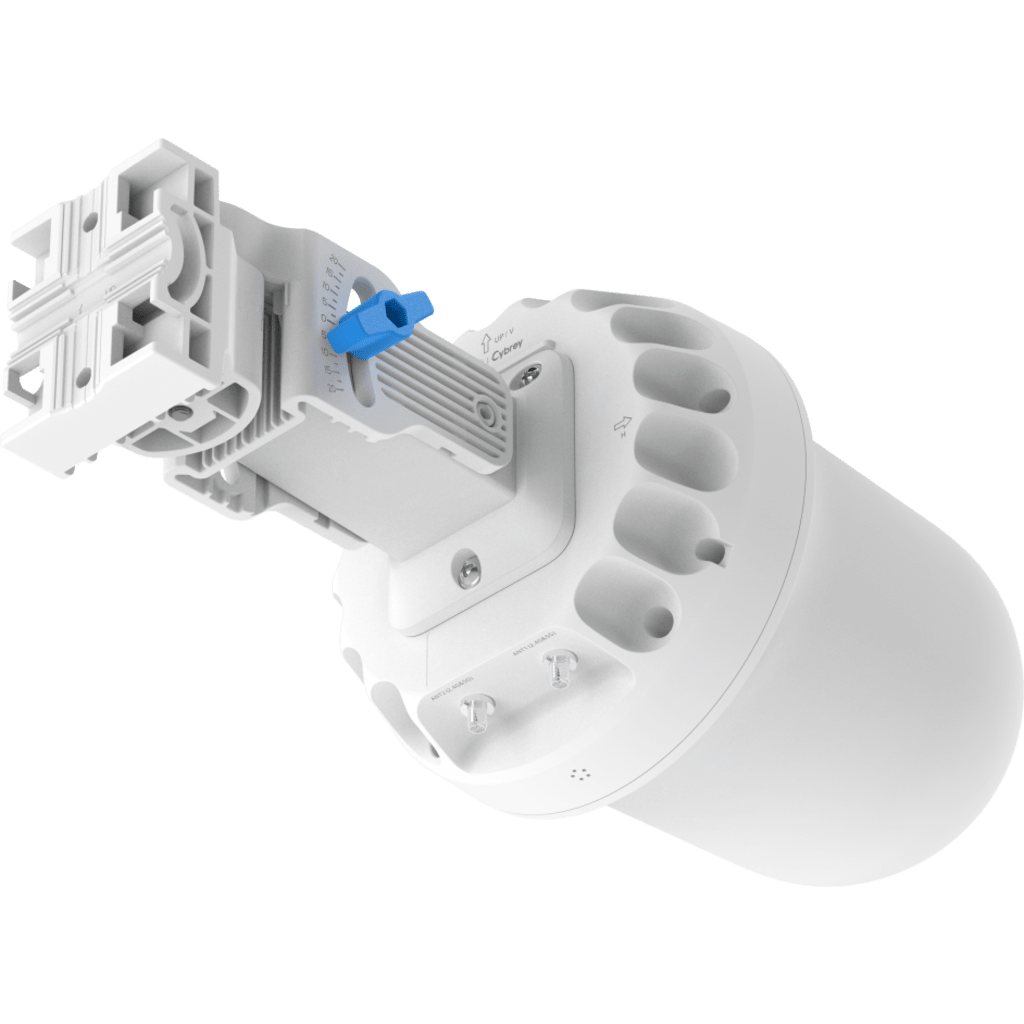

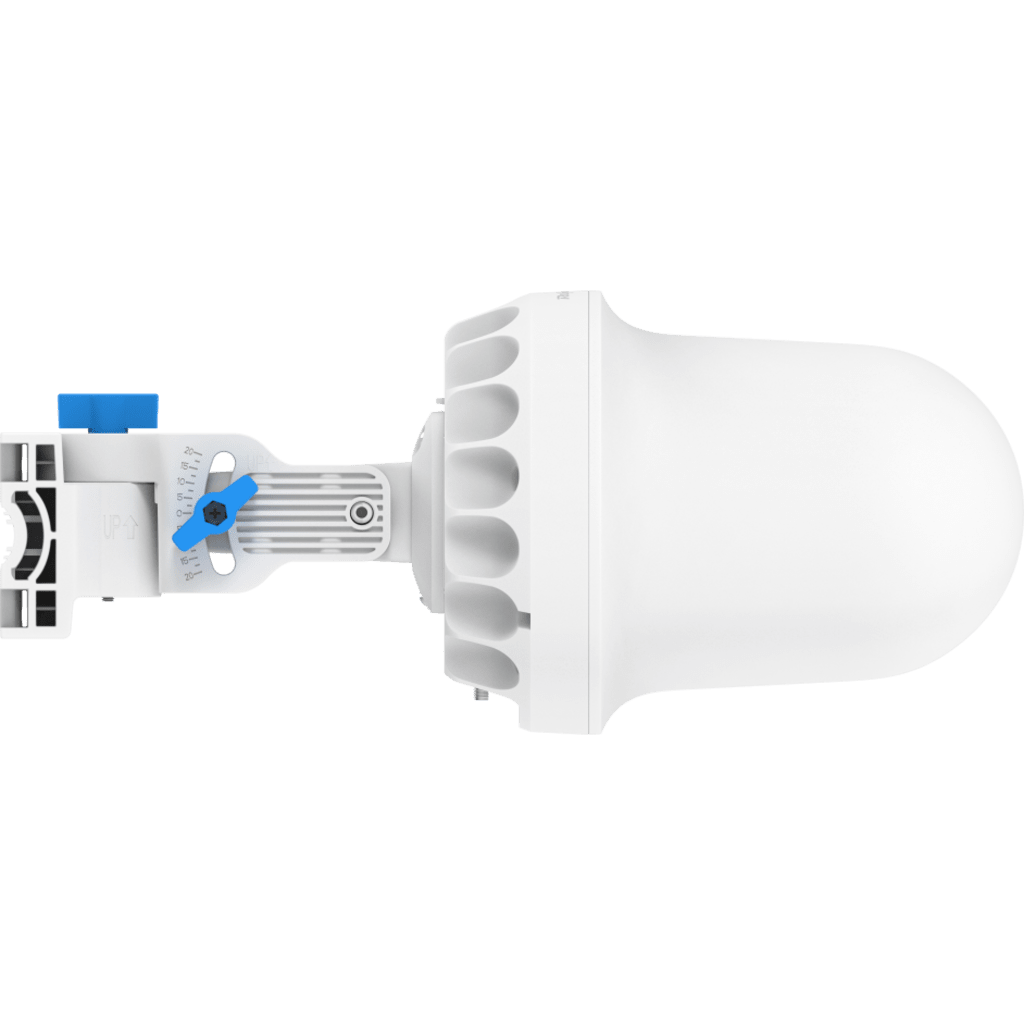

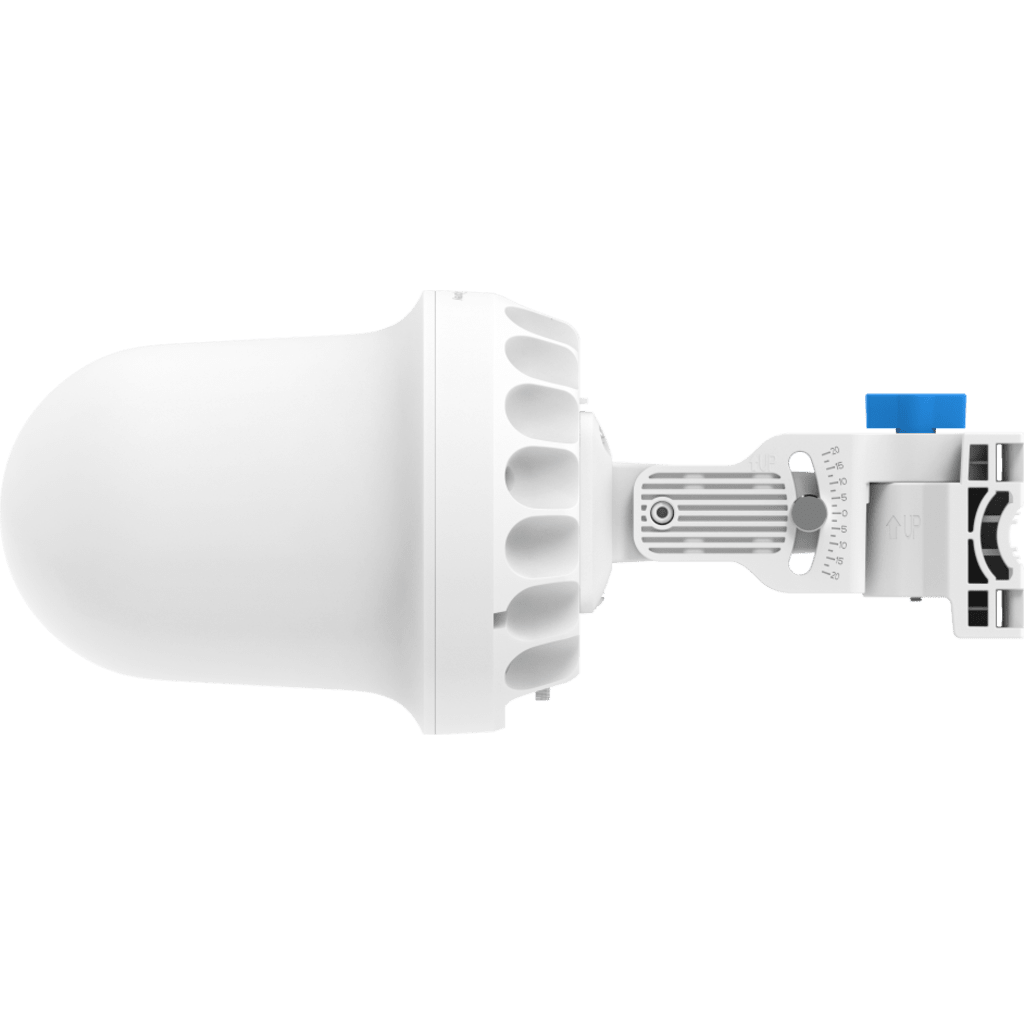

Antena Sectorial 30° / 2 Conectores RF / Banda Dual 2.4 GHz y 5 GHz / Ganancia 12 dBi y 15 dBi / Polarización Ortogonal / Exterior IP55 / Conectores RP-SMA-K / Línea Cybrey

Modelo RG-ANT30-D2 · Marca RUIJIE

La antena sectorial RUIJIE RG-ANT30-D2 es una antena direccional de banda dual con 2 puertos y haz estrecho de 30°, diseñada para redes inalámbricas profesionales en exterior. Opera en 2400-2500 MHz y 5150-5850 MHz (con soporte para 6G), con ganancia promedio de 12 dBi en 2.4 GHz y 15 dBi en 5 GHz, polarización ortogonal y gabinete con clasificación IP55.

Esta antena de la línea Cybrey concentra la energía de radiofrecuencia en un sector específico en lugar de repartirla en 360°. La RG-ANT30-D2 alcanza una eficiencia de 60% en 2.4 GHz y 55% en 5 GHz, con aislamiento de puerto de 25 dB tanto intra-banda como inter-banda, y VSWR menor a 2. Es una opción para enlaces punto a punto o punto a multipunto en exteriores.

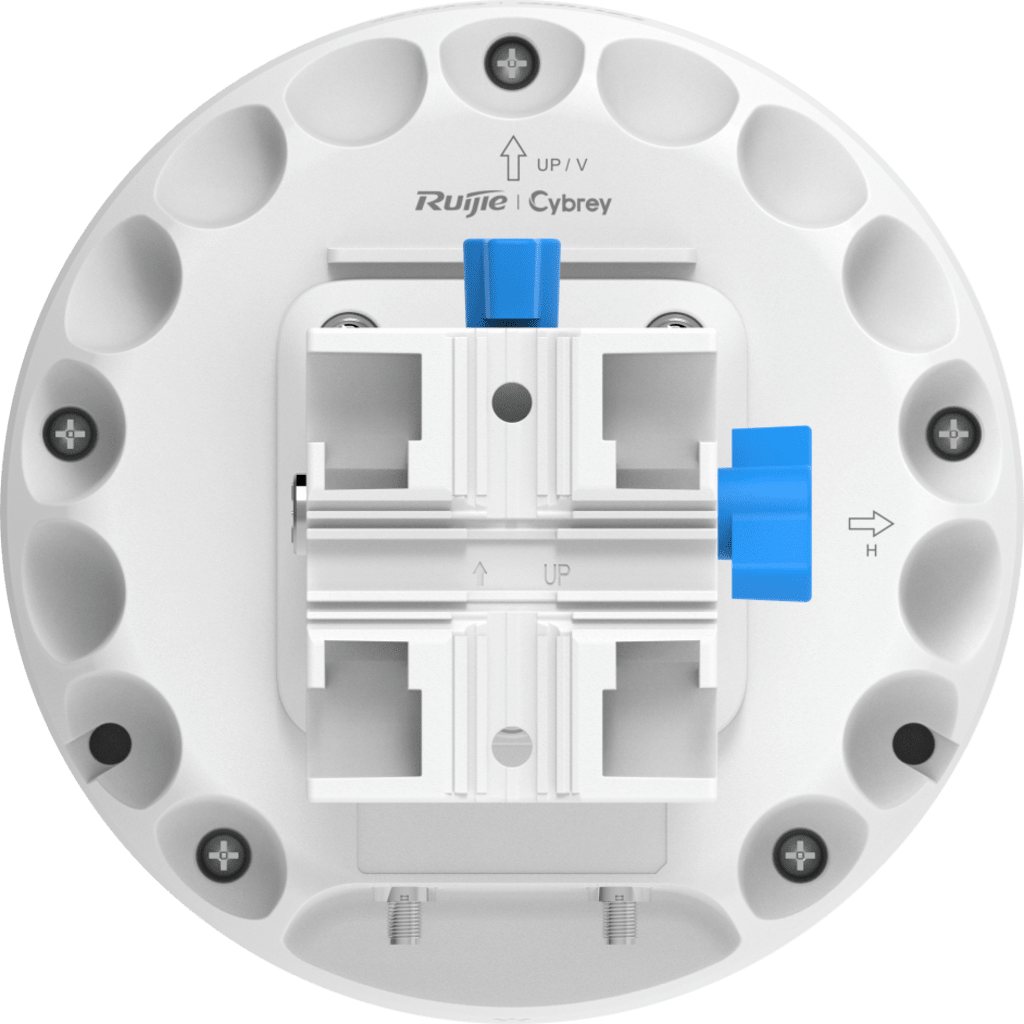

La RG-ANT30-D2 integra 2 conectores RF RP-SMA-K y soporta una potencia máxima de entrada de 20 W. Su gabinete de PC con lente de material sintético pesa 0.65 kg (1.43 lb) y mide 220.5 x 167 x 167 mm (8.68 x 6.57 x 6.57 in). Para instaladores que buscan una antena sectorial de doble banda con montaje exterior, RUIJIE RG-ANT30-D2 (RGANT30D2) reúne estas características en una sola unidad.

Cómo funciona una antena sectorial de banda dual

Una antena sectorial o direccional concentra la señal de radiofrecuencia en una zona de cobertura delimitada. A diferencia de una antena omnidireccional, que irradia en todas direcciones, la antena RUIJIE RG-ANT30-D2 dirige la energía hacia un sector, lo que permite reducir interferencias de otras direcciones y aprovechar mejor la potencia disponible en el enlace.

El término banda dual significa que una misma antena sirve para dos rangos de frecuencia. La RG-ANT30-D2 cubre 2.4 GHz y 5 GHz con 2 puertos, así que un equipo de radio o punto de acceso con salidas compatibles puede usar ambas bandas con una sola antena montada en exterior. Cada banda tiene su propia ganancia y ancho de haz: 12 dBi y 40°±5° a 3 dB en 2.4 GHz, y 15 dBi y 20°±3° a 3 dB en 5 GHz.

La polarización ortogonal significa que los dos puertos trabajan con polarizaciones perpendiculares entre sí. En general, esta configuración permite transmitir y recibir dos flujos independientes y ayuda a mantener el aislamiento entre puertos, que en la RG-ANT30-D2 es de 25 dB. Al instalar una antena direccional, la clave es apuntarla correctamente hacia el punto remoto y verificar que los conectores del radio coincidan con los RP-SMA-K de la antena.

Beneficios Principales

• Dos bandas en una sola antena: la RUIJIE RG-ANT30-D2 cubre 2.4 GHz y 5 GHz, de modo que el instalador no necesita montar dos antenas distintas en el mismo mástil.
• Ganancia de 12 dBi y 15 dBi: los 12 dBi en 2.4 GHz y 15 dBi en 5 GHz permiten enfocar la señal hacia el sector o el enlace deseado.
• Haz estrecho de 30°: la cobertura focalizada ayuda a limitar la señal hacia zonas no deseadas y a reducir la interferencia en instalaciones con varios radios.
• Polarización ortogonal con 2 puertos: los 2 conectores RP-SMA-K y el aislamiento de 25 dB entre puertos permiten operar con equipos de doble cadena de RF.
• Gabinete IP55 para exterior: la clasificación IP55 del gabinete de PC permite instalar la antena a la intemperie, en azoteas, torres o postes.
• Eficiencia de 60% y 55%: la eficiencia en 2.4 GHz y 5 GHz, junto con un VSWR menor a 2, indica un buen aprovechamiento de la potencia entregada a la antena.
• Tolera hasta 20 W de entrada: la potencia máxima de entrada de 20 W da margen de operación para los radios con los que se conecte.
• Compacta y ligera: con 0.65 kg y 220.5 x 167 x 167 mm, la RG-ANT30-D2 facilita el montaje en mástiles y estructuras sin cargas pesadas.
