Expansor 8 Zonas Cableadas RS-485 2 Relevadores Cascada AX HYBRID PRO Hikvision DS-PM1-I8O2-H

Precio normal: $ 709.99 MXN
Precio en oferta
$ 553.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

224 en stock
224 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

(AX HYBRID PRO) Expansor de 8 Zonas Cableadas / Conexión RS-485 hacia el Panel con Salida para Conexión en Cascada / Permite Agregar Sensores Cableados

Modelo DS-PM1-I8O2-H | Marca Hikvision

8 Zonas CableadasRS-4852 Salidas RelevadorConexión en Cascada9-15 VccAX HYBRID PRO

El expansor Hikvision DS-PM1-I8O2-H es un módulo de expansión de zonas para paneles de alarma AX HYBRID PRO que permite agregar 8 entradas cableadas adicionales mediante comunicación RS-485 con velocidad de transmisión de 57600 bps. Diseñado para instalaciones profesionales que requieren ampliar la capacidad de detección del sistema de seguridad, este expansor soporta sensores PIR, contactos magnéticos, detectores de ruptura de vidrio y otros dispositivos cableados, operando en un rango de temperatura de -10°C a 40°C con alimentación de 9-15 Vcc.

Este módulo de expansión incorpora 2 salidas de relevador programables para activar sirenas, luces estroboscópicas, electroimanes o dispositivos de automatización cuando se detecta una alarma. Su arquitectura con doble puerto RS-485 permite conexión en cascada con otros expansores, facilitando la creación de sistemas de seguridad escalables sin necesidad de cableado adicional complejo hacia el panel central. Con dimensiones compactas de 110 x 155 x 31 mm y peso de 252.5 gramos, el DS-PM1-I8O2-H se integra fácilmente en gabinetes de control o cajas de paso estándar.

Ideal para proyectos residenciales grandes, comercios, oficinas corporativas, bodegas e instalaciones industriales donde se necesita monitorear múltiples puntos de acceso, perímetros o áreas sensibles mediante sensores cableados, garantizando comunicación confiable y libre de interferencias electromagnéticas gracias al protocolo RS-485. Compatible exclusivamente con paneles de control de la serie AX HYBRID PRO de Hikvision, este expansor cuenta con garantía de fabricante de 2 años.

Beneficios Principales

  • Amplía la capacidad del panel AX HYBRID PRO con 8 zonas cableadas adicionales para sensores PIR, magnéticos, de ruptura de vidrio y otros detectores
  • Comunicación RS-485 de alta confiabilidad a 57600 bps, inmune a interferencias electromagnéticas en distancias de hasta 1200 metros
  • 2 salidas de relevador programables para activar sirenas, luces, electroimanes o sistemas de automatización vinculados a eventos de alarma
  • Conexión en cascada mediante doble puerto RS-485 (entrada y salida) para expandir el sistema sin multiplicar cableado hacia el panel central
  • Diseño compacto de 110 x 155 x 31 mm y 252.5 gramos que facilita instalación en gabinetes, cajas de paso o espacios reducidos
  • Rango operativo robusto de -10°C a 40°C con alimentación flexible de 9-15 Vcc, ideal para instalaciones en México con variaciones de temperatura
  • Compatible con supervisión de línea y detección de tamper para alertar cortocircuitos, desconexiones o manipulación en las zonas cableadas
  • Garantía de fabricante Hikvision de 2 años para respaldo y soporte técnico profesional en proyectos de seguridad

Especificaciones Técnicas

Especificación Detalle
Zonas de Alarma 8 entradas cableadas para sensores (NC/NO configurables)
Comunicación RS-485 bidireccional, 57600 bps
Salidas de Relevador 2 salidas programables (contacto seco)
Topología de Red Conexión en cascada mediante doble puerto RS-485
Voltaje de Operación 9-15 Vcc
Consumo de Corriente ≤50 mA (standby), ≤100 mA (alarma con relevadores activos)
Temperatura de Operación -10°C a 40°C
Humedad de Operación 10% - 90% (sin condensación)
Dimensiones (L x A x P) 110 x 155 x 31 mm
Peso 252.5 gramos
Material de Construcción Plástico ABS ignífugo
Protección de Entrada Resistencia EOL y supervisión de línea
Compatibilidad Paneles de control Hikvision serie AX HYBRID PRO
Certificaciones CE, FCC
Garantía 2 años

Contenido del Paquete

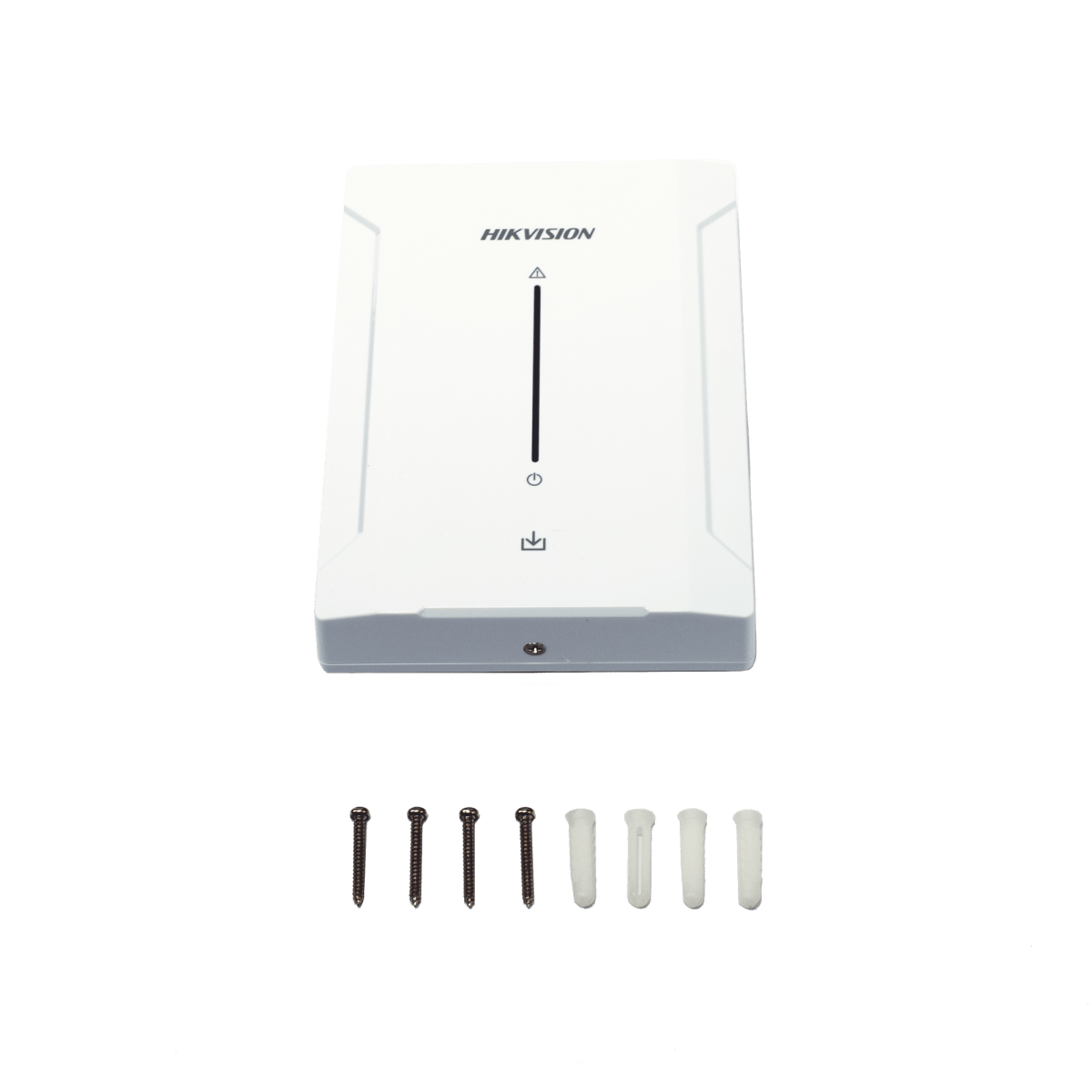

📦 1x Expansor DS-PM1-I8O2-H📄 1x Manual de Usuario🔧 1x Kit de Tornillos para Montaje⚡ 1x Bornera de Conexión (preinstalada)

Aplicaciones Recomendadas

🏠 Residencial AmpliadoCasas grandes, fraccionamientos privados o condominios que requieren proteger múltiples accesos, ventanas, cocheras y áreas perimetrales con sensores cableados
🏢 Oficinas CorporativasProtección de áreas sensibles como salas de servidores, archivos, recepciones, almacenes internos y salidas de emergencia con detección cableada confiable
🏭 Bodegas e IndustrialMonitoreo de puertas de carga, ventanas perimetrales, zonas de almacenamiento de alto valor y accesos restringidos en naves industriales o centros logísticos
🏬 Comercios y RetailTiendas departamentales, farmacias, joyerías, boutiques y centros comerciales que necesitan expandir zonas de detección en escaparates, bodegas y puntos de venta

Productos Complementarios

AX-HYBRID-PROPanel de control principal compatible, hub central del sistema de alarma Hikvision
DS-PD2-P10P-WDetector PIR inalámbrico con inmunidad a mascotas hasta 25 kg
DS-PM-RSC1Contacto magnético cableado para puertas y ventanas
DS-PSG-WODetector de ruptura de vidrio acústico cableado
DS-PS1-E-WESirena estroboscópica exterior para conexión a salida de relevador
Fuente 12V 3AFuente de alimentación regulada para expansor y accesorios

Preguntas Frecuentes

¿Cuántos expansores DS-PM1-I8O2-H puedo conectar en cascada a un panel AX HYBRID PRO?
Dependiendo del modelo de panel AX HYBRID PRO, puedes conectar hasta 8 expansores en cascada mediante RS-485, lo que permite agregar hasta 64 zonas cableadas adicionales. Consulta el manual del panel para verificar el límite de tu modelo específico y asegurar suficiente alimentación para todos los módulos.
¿Qué tipo de sensores puedo conectar a las 8 zonas del expansor?
Puedes conectar cualquier sensor cableado con contacto NC (normalmente cerrado) o NO (normalmente abierto): detectores PIR, contactos magnéticos, detectores de ruptura de vidrio, sensores de humo cableados, botones de pánico, detectores de movimiento perimetrales, sensores de vibración y detectores de inundación con salida de contacto seco.
¿Las salidas de relevador pueden activar sirenas de 12V o electroimanes?
Sí, las 2 salidas de relevador son contactos secos programables que soportan hasta 30 Vcc/1A. Puedes activar sirenas de 12V, luces estroboscópicas, electroimanes, contactores para automatización o cualquier dispositivo de baja potencia. Para cargas mayores utiliza un relevador intermedio o fuente de alimentación externa.
¿Qué distancia máxima soporta la comunicación RS-485 entre el panel y el expansor?
El protocolo RS-485 a 57600 bps permite distancias de hasta 1200 metros con cable trenzado de calibre 18-22 AWG. Para instalaciones superiores a 500 metros se recomienda usar cable blindado para minimizar interferencias electromagnéticas y garantizar comunicación estable en ambientes industriales o con motores eléctricos cercanos.
¿El expansor requiere alimentación independiente o toma corriente del panel?
El DS-PM1-I8O2-H requiere alimentación independiente de 9-15 Vcc (típicamente 12 Vcc). No toma corriente del panel AX HYBRID PRO a través del bus RS-485. Debes conectarlo a una fuente de alimentación regulada o a la salida auxiliar del panel si esta tiene capacidad suficiente (consumo ≤100 mA en alarma).
¿Puedo mezclar expansores de zonas cableadas con expansores inalámbricos en el mismo panel?
Sí, el panel AX HYBRID PRO soporta combinaciones de expansores cableados DS-PM1-I8O2-H conectados por RS-485 y módulos de expansión inalámbricos conectados por radiofrecuencia o red IP. Esto permite diseños híbridos que aprovechan la confiabilidad del cableado en áreas críticas y la flexibilidad inalámbrica en zonas de difícil acceso.
¿Cómo identifico si una zona del expansor está en cortocircuito o abierta?
El expansor DS-PM1-I8O2-H soporta resistencias EOL (End of Line) en cada zona para supervisión continua de la línea. El panel AX HYBRID PRO reporta el estado de cada zona (normal, alarma, tamper, cortocircuito, abierta) en tiempo real a través de la app Hik-Connect o teclado LCD, permitiendo diagnóstico remoto sin visitar el sitio.
¿El expansor es compatible con paneles de otras marcas o solo Hikvision AX HYBRID PRO?
El DS-PM1-I8O2-H es exclusivo para paneles Hikvision serie AX HYBRID PRO debido al protocolo propietario de comunicación RS-485. No es compatible con paneles de otras marcas como DSC, Honeywell, Paradox o Bosch. Para máxima compatibilidad y funcionalidad completa usa solo accesorios certificados Hikvision AX HYBRID.
