Baliza LED Zona Peligrosa Clase I Div. 2 IP66 Ex db 8 Patrones 120-240 VCA Federal Signal GSTR-120-D-R
- SKU / Modelo: GSTR-120-D-R
- Marca: FEDERAL SIGNAL INDUSTRIAL
- Categoría: Luces para la Industria y Edificios
- Garantía: 1 año
Precio normal:
$ 27,056.99 MXN
Precio en oferta
$ 21,137.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Baliza LED de Señalización Visual / Uso en Zonas Peligrosas / Clase I Div. 2 / Clase II Div. 2 / Clase III / 120-240 VCA / Gabinete Ignífugo Ex db / IP66 / 8 Patrones de Parpadeo / Montaje en Superficie

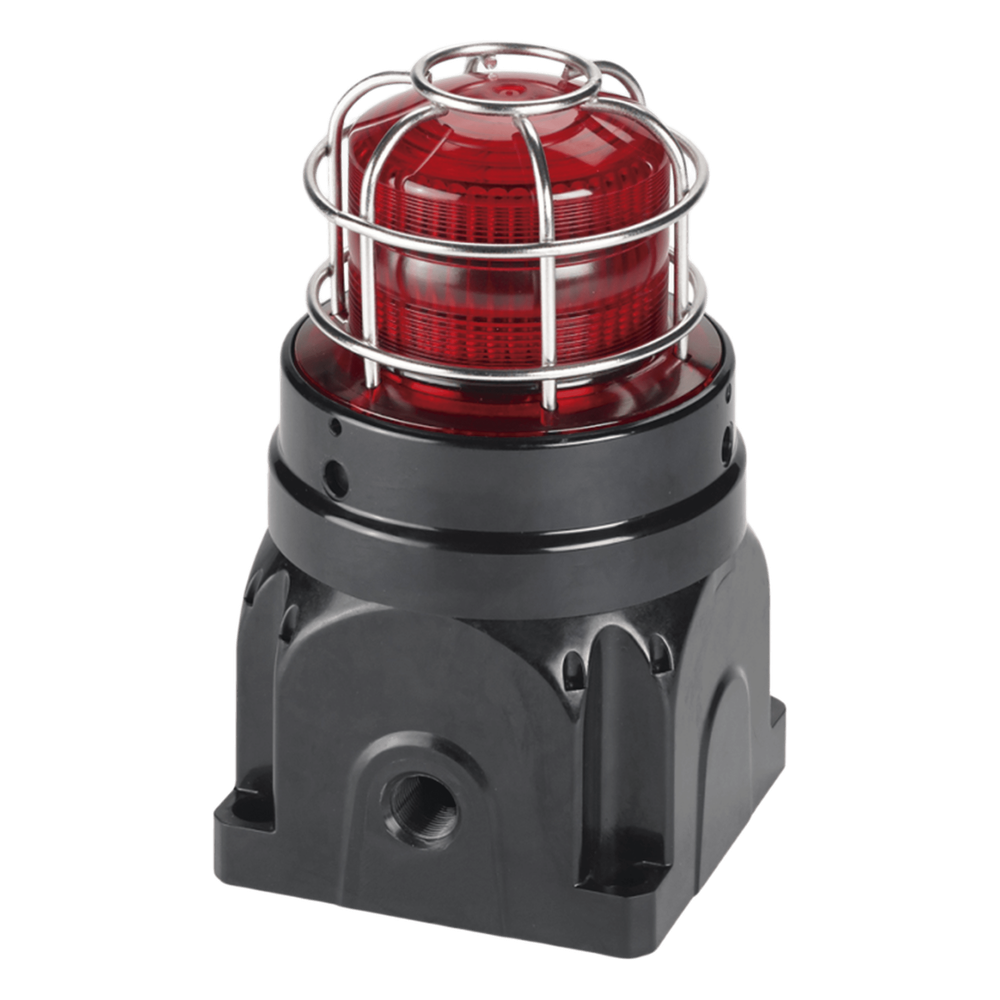

Federal Signal Industrial GSTR-120-D-R
Clase I Div. 2Clase II Div. 2Clase III120-240 VCAIP66Ex db8 PatronesATEX/IECEx
La baliza LED Federal Signal GSTR-120-D-R es un dispositivo de señalización visual certificado para operación en zonas peligrosas con clasificación Clase I División 2 Grupos A, B, C, D; Clase II División 2 Grupos F, G; y Clase III, operando con alimentación de 120-240 VCA. Este equipo incorpora un gabinete ignífugo con protección Ex db certificado bajo normativa ATEX e IECEx, con grado de protección IP66 que garantiza operación confiable en ambientes con polvo y humedad en rangos de temperatura desde -50°C hasta +70°C (-58°F a +158°F).
El sistema de señalización utiliza una matriz LED de alta intensidad con lente de policarbonato coloreado, ofreciendo 8 patrones de parpadeo seleccionables mediante interruptor DIP en la placa de circuito impreso, con frecuencia máxima de 90 FPM (flashes por minuto). La arquitectura de acoplamiento patentado Federal Signal permite la interconexión en campo con otros productos de la serie Global mediante tapas de extremo de E-box intercambiables, eliminando prácticas de cableado costosas con prensaestopas clasificados Ex. La construcción incluye orificios de montaje en superficie para instalación directa en paredes, estructuras metálicas o gabinetes en instalaciones industriales, petroquímicas, mineras, de procesamiento de alimentos y farmacéuticas.
Beneficios Principales
- Certificación múltiple ATEX, IECEx, UKEX y cULus para zonas peligrosas Clase I, II y III, garantizando cumplimiento normativo en instalaciones industriales globales
- Operación en rango de temperatura ambiente extendido desde -50°C hasta +70°C (-58°F a +158°F) con variantes T5 y T6 según configuración de temperatura superficial
- Sistema de acoplamiento patentado Federal Signal que permite interconexión en campo sin prensaestopas Ex, reduciendo costos de instalación y mantenimiento
- Grado de protección IP66 contra polvo y chorros de agua potentes, ideal para ambientes industriales severos con exposición a partículas y humedad
- Ocho patrones de parpadeo seleccionables vía interruptor DIP con frecuencia máxima de 90 FPM, adaptándose a protocolos de señalización específicos de cada instalación
- Construcción de gabinete ignífugo Ex db con lente de policarbonato coloreado de alta resistencia mecánica y lumínica
- Disponibilidad de múltiples configuraciones cromáticas del lente para diferenciación de alertas y códigos de señalización industrial
- Cumplimiento de normas EN60079 e IEC60079 para uso en atmósferas explosivas por gases, vapores y polvos combustibles
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Tipo de Producto | Baliza LED de señalización visual para zonas peligrosas |
| Voltaje de Operación | 120-240 VCA |
| Patrones de Parpadeo | 8 patrones seleccionables vía interruptor DIP |
| Frecuencia Máxima de Parpadeo | 90 FPM (flashes por minuto) |
| Grado de Protección | IP66 |
| Clasificación cULus Áreas Peligrosas | Clase I, División 2, Grupos A, B, C, D; Clase II, División 2, Grupos F, G; Clase III; ubicaciones no peligrosas |
| Clasificación Zona cULus | Clase I, Zona 1, AEx db op es IIC T4 Gb / AEx db eb op es IIC T4 Gb; Zona 21, AEx es tb IIIC T135°C Db IP66 |
| Certificación ATEX | Baseefa15ATEX0153X |
| Certificación IECEx | IECEx BAS 15.0102X |
| Certificación UKEX | SGS23UKEX0084X |
| Codificación ATEX | II 2 GD Ex db op is IIC T6 Gb / II 2 GD Ex db e op is IIC T6 Gb / Ex op is tb IIIC T85°C Db IP66 (Tamb=-50°C a +58°C); II 2 GD Ex db op is IIC T5 Gb / II 2 GD Ex db e op is IIC T5 Gb / Ex op is tb IIIC T100°C Db IP66 (Tamb=-50°C a +70°C) |
| Temperatura Ambiente T6 | -50°C a +58°C (-58°F a +136.4°F) |
| Temperatura Ambiente T5 | -50°C a +70°C (-58°F a +158°F) |
| Temperatura Ambiente Zona cULus | -55°C a +70°C (-67°F a +158°F) |
| Temperatura Superficial T6 | 85°C (185°F) |
| Temperatura Superficial T5 | 100°C (212°F) |
| Temperatura Superficial Zona 21 | 135°C (275°F) |
| Material del Lente | Policarbonato coloreado |
| Material del Gabinete | Construcción metálica con paredes no metálicas (gabinete ignífugo Ex db) |
| Calibre Máximo de Cable | 4 mm² (12 AWG) |
| Tipo de Cable | Trenzado únicamente |
| Temperatura Nominal del Cable | 85°C o mayor |
| Par Máximo de Apriete Tornillos Terminales | 0.6 Nm (5 in-lb) |
| Entradas de Prensaestopas | M20-1.5 6H (opción M25 en extremo de modelos de caja de seguridad mejorada) |
| Orificios de Montaje Ex d | Cuatro orificios de 8.5 mm |
| Orificios de Montaje Ex de | Seis orificios de 8.5 mm |
| Capacitancia Inserciones Metálicas de Latón | 14 pF |
| Capacitancia Protección Metálica | 18 pF |
| Normas Aplicables | EN60079-0:2018, EN60079-1:2014, EN IEC 60079-7:2015+A1:2018, EN60079-28:2015, EN60079-31:2014; IEC60079-0:2017 7th Ed, IEC60079-1:2014-06 7th Ed, IEC60079-7:2017 5.1 Ed, IEC60079-28:2015 2nd Ed, IEC60079-31:2013 2nd Ed |
| Sistema de Acoplamiento | Patente Federal Signal para conexión en campo con E-box intercambiables |
| Tipo de Montaje | Montaje en superficie |
Aplicaciones Recomendadas
🏭 Plantas Petroquímicas y RefineríasSeñalización de alertas en áreas clasificadas Clase I División 2 con presencia de gases y vapores inflamables
⚡ Instalaciones Eléctricas de Alta TensiónIndicación visual de estados operativos y alarmas en subestaciones y centros de distribución
⛏️ Minería Subterránea y SuperficialAlertas de seguridad en zonas con polvos combustibles Clase II y atmósferas explosivas
🏭 Industria FarmacéuticaSeñalización de procesos y alarmas en áreas limpias con clasificación Clase III
🌾 Procesamiento de Alimentos y GranosIndicadores visuales en ambientes con polvos orgánicos combustibles
🛢️ Almacenamiento de Químicos y SolventesAlertas de seguridad en instalaciones con atmósferas potencialmente explosivas
Preguntas Frecuentes
¿Para qué clasificaciones de áreas peligrosas está certificada la baliza GSTR-120-D-R?
La Federal Signal GSTR-120-D-R está certificada cULus para Clase I, División 2, Grupos A, B, C, D (gases y vapores); Clase II, División 2, Grupos F, G (polvos combustibles); y Clase III (fibras volátiles). Adicionalmente cuenta con certificación ATEX/IECEx para Zona 1 (AEx db op es IIC T4 Gb) y Zona 21 (AEx es tb IIIC T135°C Db IP66), cumpliendo normativas europeas e internacionales para atmósferas explosivas.
¿Qué voltaje de alimentación requiere este modelo?
El modelo GSTR-120-D-R opera con voltaje de 120-240 VCA. Federal Signal también ofrece modelos alternativos de la serie G-LED con alimentación de 24 VCC para instalaciones que requieran voltaje directo de corriente continua.
¿Cómo se seleccionan los patrones de parpadeo en la baliza GSTR-120-D-R?
La selección de patrones se realiza mediante un interruptor DIP ubicado en la placa de circuito impreso del dispositivo. El equipo ofrece 8 patrones de parpadeo diferentes con frecuencia máxima de 90 FPM (flashes por minuto), permitiendo adaptarse a los protocolos de señalización específicos de cada instalación industrial.
¿En qué rango de temperatura puede operar esta baliza?
La GSTR-120-D-R opera en rango de temperatura ambiente desde -50°C hasta +70°C (-58°F a +158°F) en configuración T5. Para configuración T6, el rango es de -50°C a +58°C (-58°F a +136.4°F). La clasificación Zona cULus permite operación desde -55°C hasta +70°C (-67°F a +158°F), siendo adecuada para instalaciones en climas extremos y ambientes industriales severos.
¿Qué ventaja ofrece el sistema de acoplamiento patentado de Federal Signal?
El sistema de acoplamiento patentado permite la interconexión en campo con otros productos de la serie Global mediante tapas de extremo de E-box intercambiables, eliminando la necesidad de prensaestopas con clasificación Ex. Esto reduce significativamente los costos de instalación y cableado en configuraciones con múltiples dispositivos de señalización, simplificando el mantenimiento y expansión del sistema.
¿Qué calibre máximo de cable acepta este dispositivo?
La baliza Federal Signal GSTR-120-D-R acepta cable trenzado de hasta 4 mm² (12 AWG) con temperatura nominal de 85°C o mayor. Los tornillos terminales requieren un par máximo de apriete de 0.6 Nm (5 in-lb), y la sección transversal del conductor de tierra debe ser igual a la del conductor de fase para cumplir con los requisitos de seguridad en zonas clasificadas.
