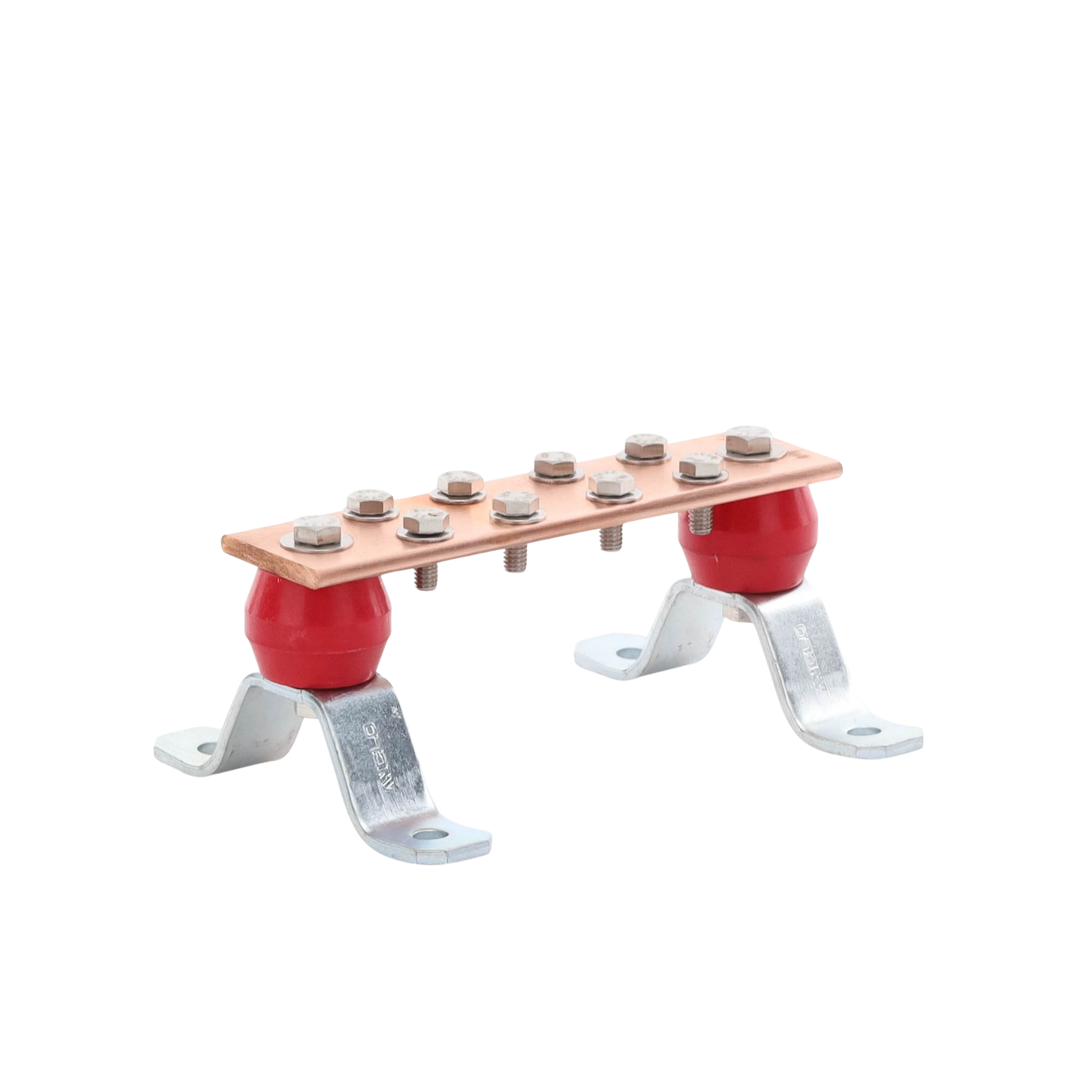

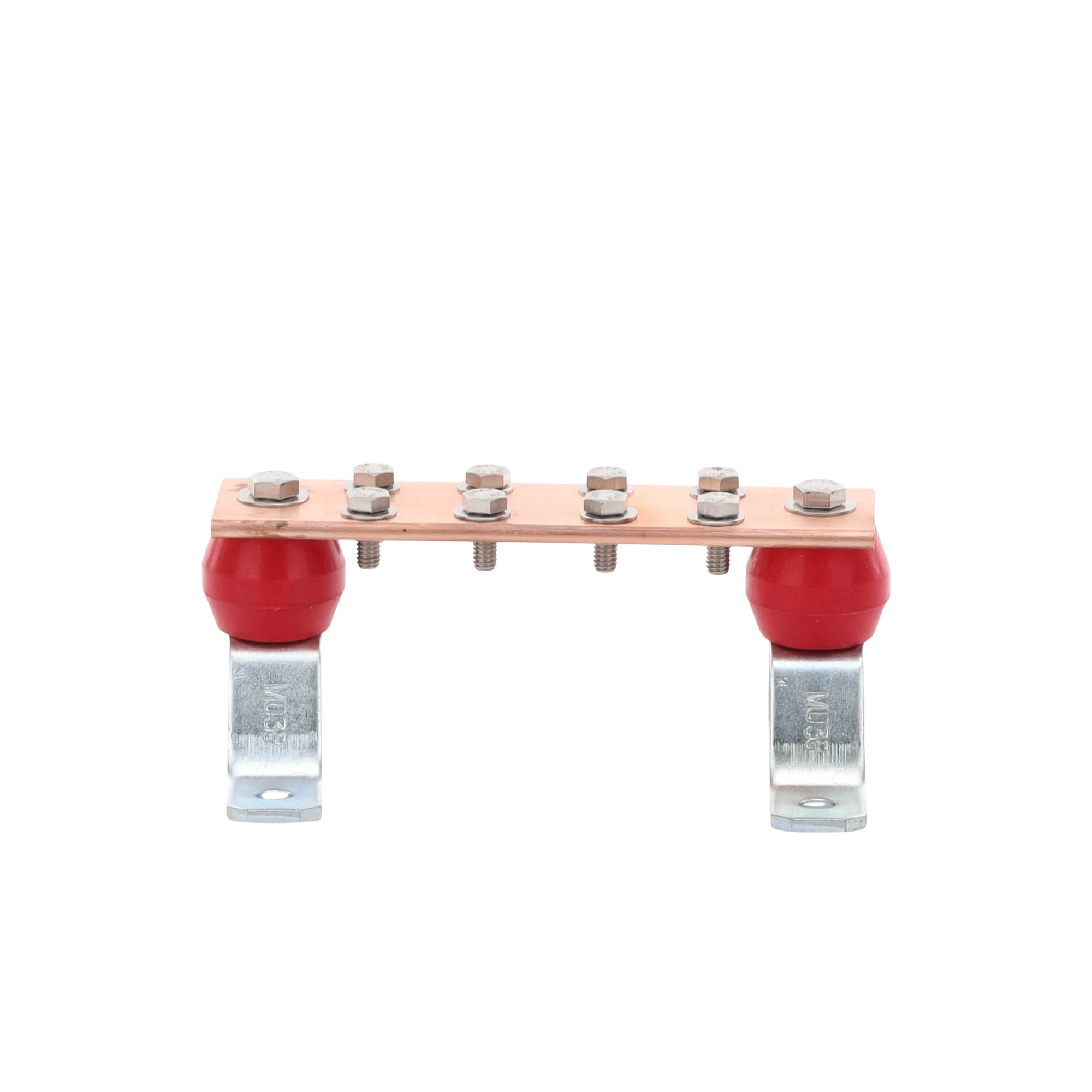

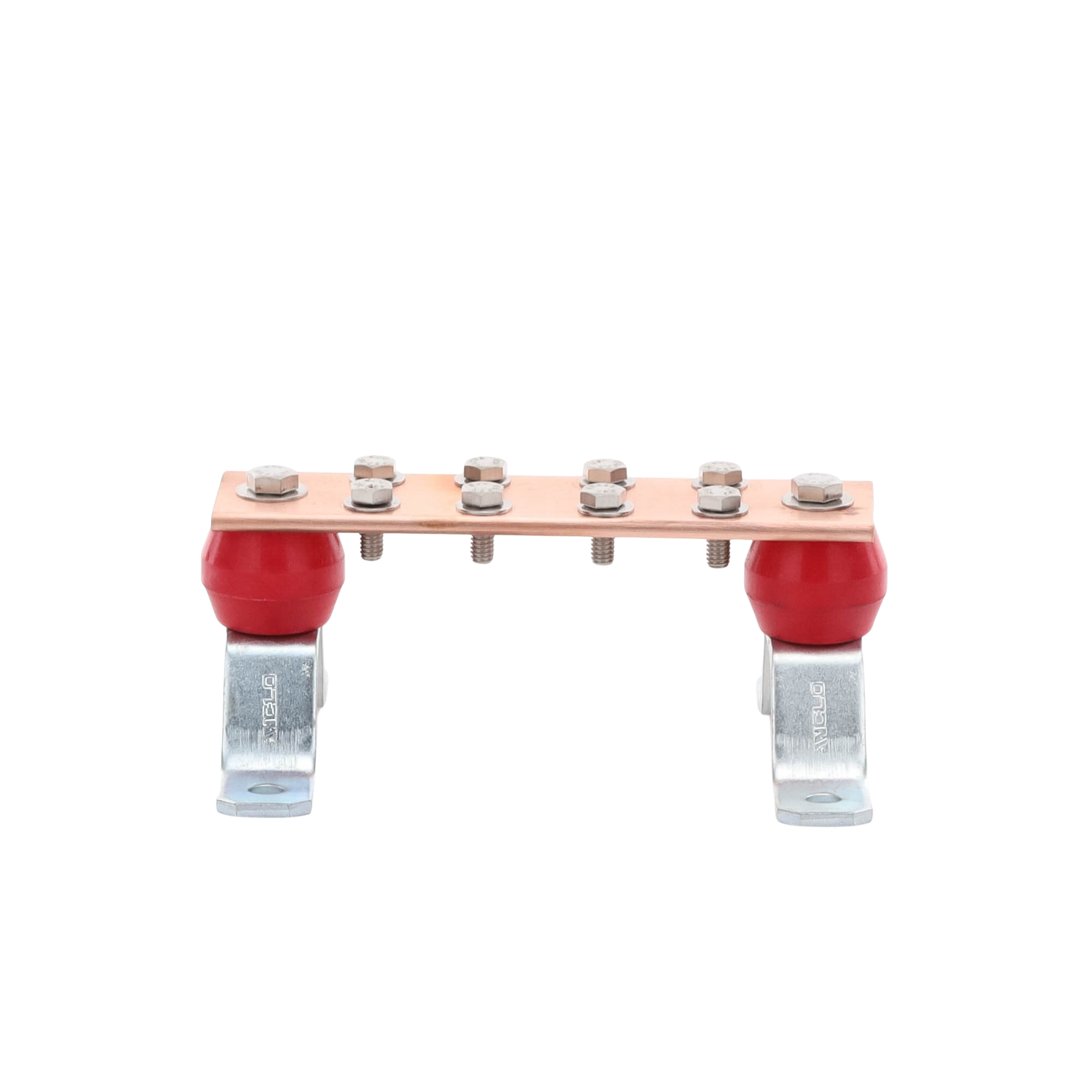

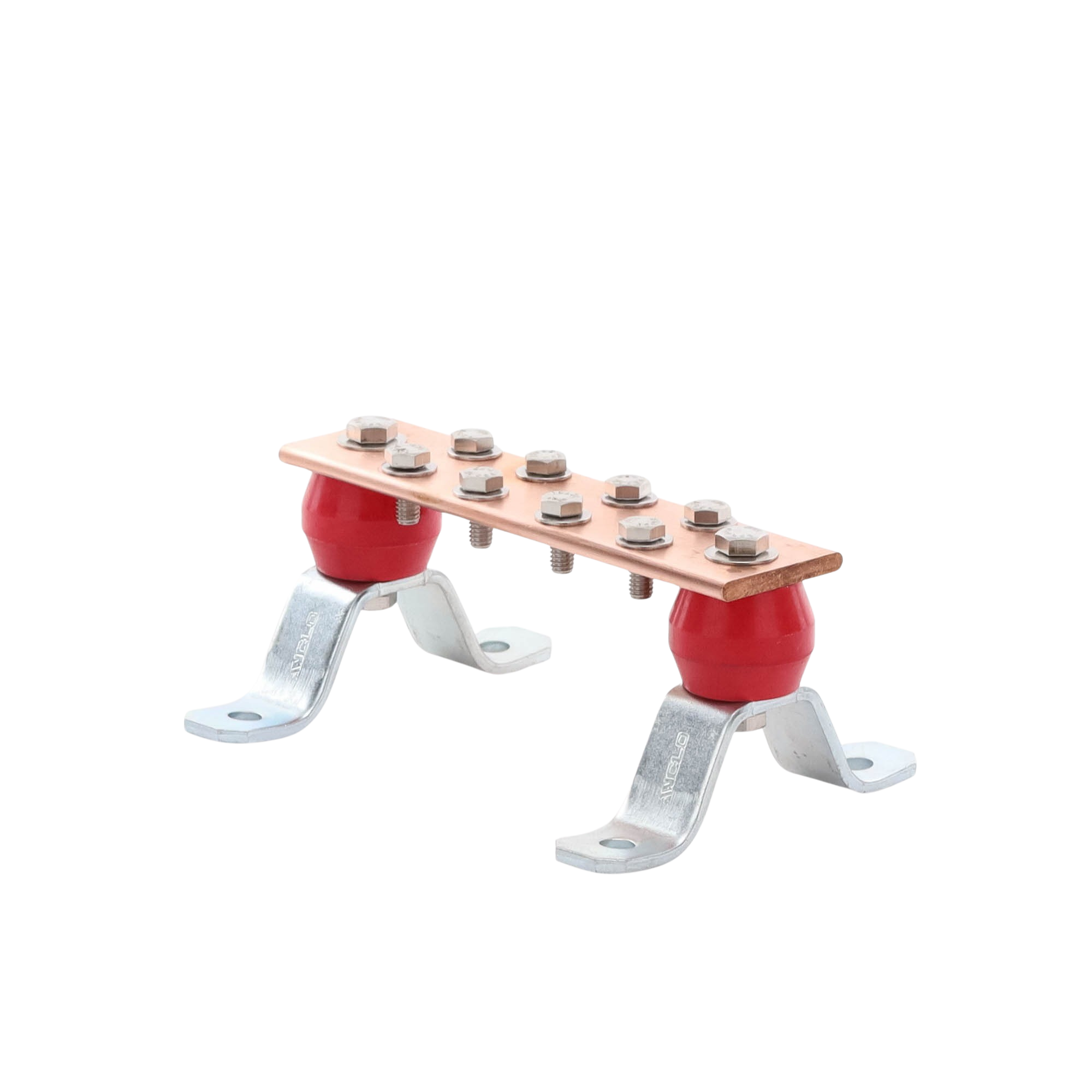

Barra Unión Muro 1000A / Cobre 100% / Montaje Incluido / Aisladores Rojos / EIA-TIA-BICSI / TMGB-TGB
Modelo LP-BUS-MURO | Marca LINKEDPRO BY EPCOM
Capacidad 1000 ACobre EstañadoMontaje Muro Incluido6 PosicionesAisladores Incluidos
La Barra de Unión LP-BUS-MURO es un punto de conexión robusto diseñado para consolidar conductores de tierra hacia uno o más electrodos en sistemas de puesta a tierra, con capacidad de conducción de 1000 amperios. Este componente es fundamental para asegurar la continuidad eléctrica ante posibles fallas, cumpliendo con estándares IEEE 1100-2005 para protección de instalaciones eléctricas críticas y sistemas de telecomunicaciones.
Fabricada en cobre estañado de alta conductividad, esta barra de unión permite conectar múltiples conductores de tierra en una sola ubicación centralizada, facilitando el mantenimiento y asegurando una conexión de baja impedancia. El kit incluye herrajes de montaje para pared y aisladores dieléctricos que garantizan instalación segura cumpliendo con normativas NEC y NOM-001-SEDE.
Ideal para centros de datos, cuartos de telecomunicaciones, subestaciones eléctricas y cualquier instalación que requiera un sistema de tierra física robusto y confiable con múltiples puntos de conexión.
Beneficios Principales
- Capacidad de conducción de 1000 amperios para aplicaciones industriales y comerciales de alta demanda
- Construcción en cobre estañado que proporciona excelente conductividad eléctrica y resistencia a la corrosión
- Kit completo con montaje para muro y aisladores dieléctricos, listo para instalación inmediata
- Diseño con 6 posiciones de conexión que permite consolidar múltiples conductores de tierra en un punto centralizado
- Cumplimiento con estándares NEC, NOM-001-SEDE e IEEE 1100 para sistemas de puesta a tierra en instalaciones críticas
- Facilita inspecciones y mantenimiento al centralizar todas las conexiones de tierra en ubicación accesible
- Reduce impedancia del sistema de tierra mediante conexiones sólidas de baja resistencia
- Instalación sencilla con herrajes incluidos, compatible con conductores de calibres gruesos
Especificaciones Técnicas
| Característica |
Especificación |
| Capacidad de Corriente |
1000 A |
| Material de Barra |
Cobre estañado |
| Número de Posiciones |
6 puntos de conexión |
| Tipo de Montaje |
Montaje para muro incluido |
| Aisladores |
Incluidos (dieléctricos) |
| Cumplimiento de Normas |
NEC, NOM-001-SEDE, IEEE 1100 |
| Aplicación Principal |
Sistema de puesta a tierra común |
| Tipo de Instalación |
Interior |
| Marca |
LINKEDPRO BY EPCOM |
| Modelo |
LP-BUS-MURO |
Contenido del Paquete
1x Barra de Unión 1000A Cobre Estañado1x Kit Montaje para MuroAisladores DieléctricosTornillería de Fijación
Aplicaciones Recomendadas
Centros de DatosConsolidación de tierras de racks, UPS, PDUs y equipos críticos en sistema común de baja impedancia
Cuartos de TelecomunicacionesPunto central de tierra para equipos de red, servidores, switches y sistemas de comunicaciones
Subestaciones EléctricasBarra de conexión para múltiples tierras de equipos de potencia, transformadores y tableros
Instalaciones IndustrialesSistema de tierra común para maquinaria pesada, equipos de control y automatización
Edificios ComercialesCentralización de tierras físicas de pisos, sistemas HVAC, iluminación y equipos eléctricos
Sistemas de ProtecciónPunto de unión para SPD (supresores de picos), pararrayos y sistemas de protección contra descargas
Preguntas Frecuentes
¿Qué calibre de conductor puedo conectar a esta barra de unión?
La barra de unión LP-BUS-MURO está diseñada para aceptar conductores de calibres gruesos típicamente utilizados en sistemas de tierra principales, desde AWG 6 hasta AWG 2/0 o superiores dependiendo de la terminal de conexión utilizada. Se recomienda consultar las especificaciones de las terminales o conectores que se utilizarán para determinar el calibre máximo compatible. Para instalaciones que requieren alta capacidad de corriente, es fundamental utilizar conductores adecuadamente dimensionados según NEC artículo 250.
¿Cuál es la diferencia entre una barra de tierra y una barra de neutro?
La barra de tierra (como este modelo LP-BUS-MURO) se utiliza exclusivamente para conectar conductores de puesta a tierra de equipos, sistemas de protección y electrodos de tierra física, mientras que una barra de neutro se usa para conectar conductores neutros del sistema eléctrico de distribución. En el panel principal de servicio, ambas barras suelen estar conectadas (bonded), pero en subpaneles deben estar separadas. Esta barra está diseñada específicamente para aplicaciones de tierra física, no debe utilizarse para conexiones de neutro en circuitos de distribución eléctrica.
¿Es necesario instalar esta barra con los aisladores incluidos?
Sí, es obligatorio instalar los aisladores dieléctricos incluidos entre la barra de cobre y la superficie de montaje metálica. Los aisladores evitan que la barra haga contacto directo con la pared o estructura metálica, lo cual podría crear caminos no deseados de corriente de falla. Esta separación dieléctrica es un requisito del NEC y asegura que todas las corrientes de tierra fluyan únicamente a través de las conexiones intencionales hacia el electrodo de tierra, manteniendo la integridad del sistema de puesta a tierra.
¿Puedo usar esta barra para conectar tierras de diferentes sistemas (datos, eléctrico, protección)?
Sí, de hecho es la práctica recomendada según IEEE 1100-2005 y NEC. La barra de unión LP-BUS-MURO está diseñada específicamente para consolidar tierras de múltiples sistemas (energía eléctrica, telecomunicaciones, CATV, protección contra rayos, sistemas de datos) en un sistema de puesta a tierra común unificado. Esta configuración de "single point ground" reduce diferencias de potencial entre sistemas, elimina lazos de tierra y mejora la protección contra transitorios. Todas las tierras deben converger en esta barra común conectada al electrodo de tierra principal del edificio.
¿Qué mantenimiento requiere esta barra de unión?
El mantenimiento es mínimo pero importante: realizar inspección visual semestral verificando que no haya oxidación excesiva en conexiones, terminales flojas o daños físicos. Anualmente, revisar con torquímetro que todas las conexiones mantengan el torque de apriete especificado (típicamente 15-20 lb-ft para terminales de compresión en cobre). Verificar continuidad eléctrica con megóhmetro entre la barra y el electrodo de tierra (debe ser menor a 1 ohmio). Si se detecta corrosión significativa, limpiar con cepillo de alambre y aplicar inhibidor de oxidación para cobre. Mantener área circundante limpia y seca para prevenir corrosión acelerada.
