Barra de Unión con Herraje Montaje Torre 20cm Tierra Cobre LinkedPro LP-BU-TZ
- SKU / Modelo: LP-BU-TZ
- Marca: LINKEDPRO BY EPCOM
- Categoría: Accesorios para instalación de Tierra Física
- Garantía: 1 año
Precio normal:
$ 1,411.99 MXN
Precio en oferta
$ 1,102.99MXN
Envío calculado al finalizar la compra.
86 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Barra Unión Torre 1000A / Cobre 100% / Compatible STZ30-45 / Aisladores Rojos / EIA-TIA-BICSI / TMGB-TGB
Modelo LP-BU-TZ | Marca LinkedPro by Epcom

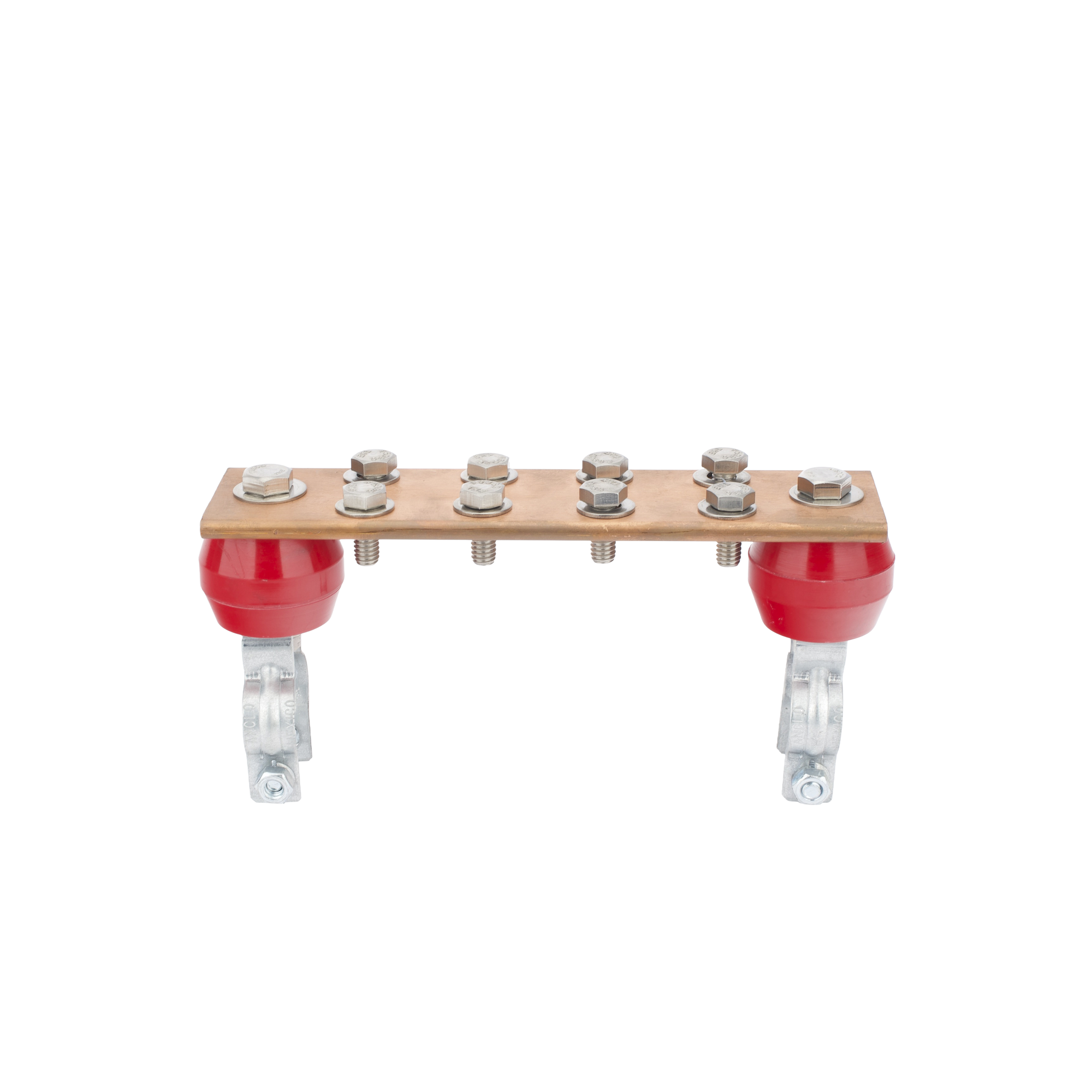

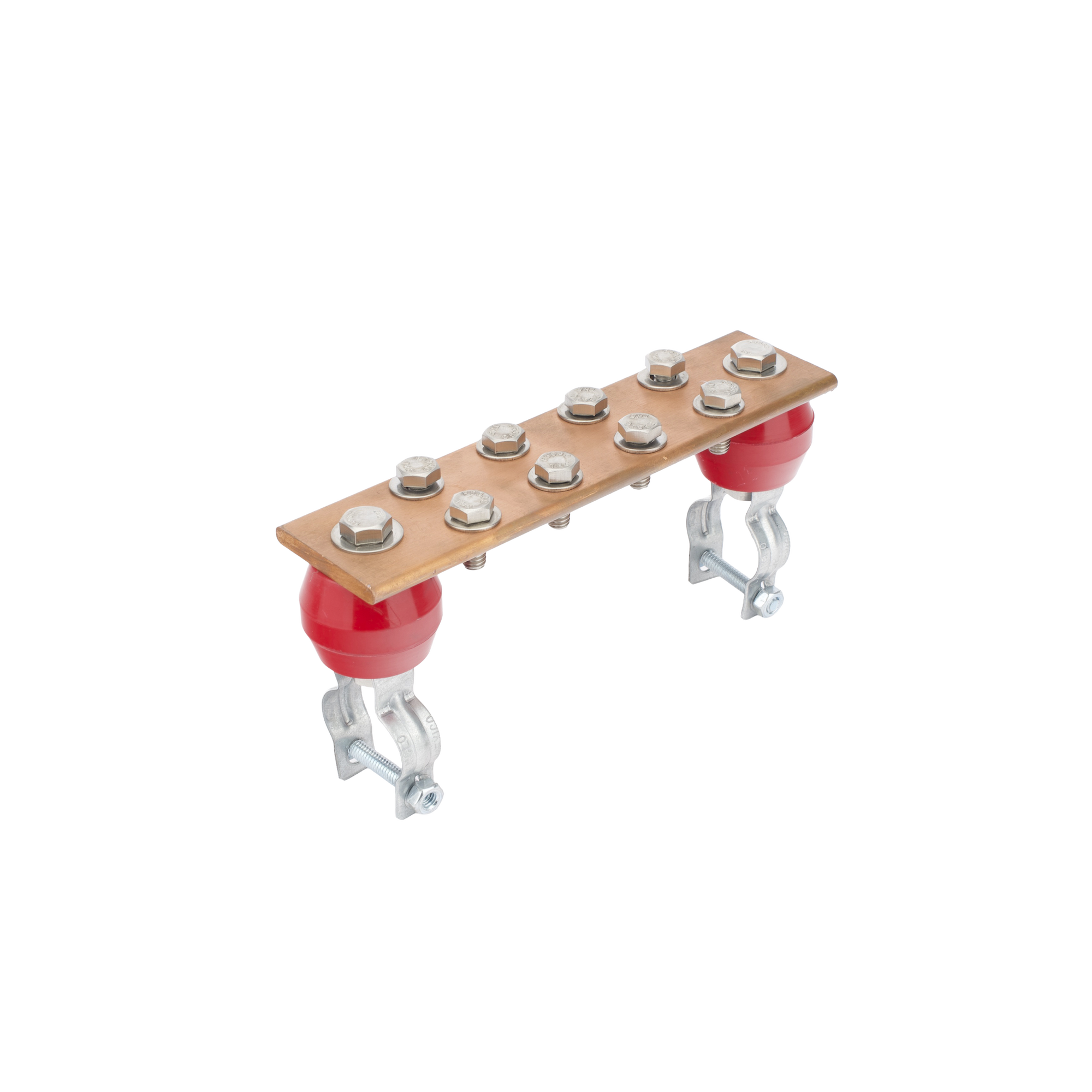

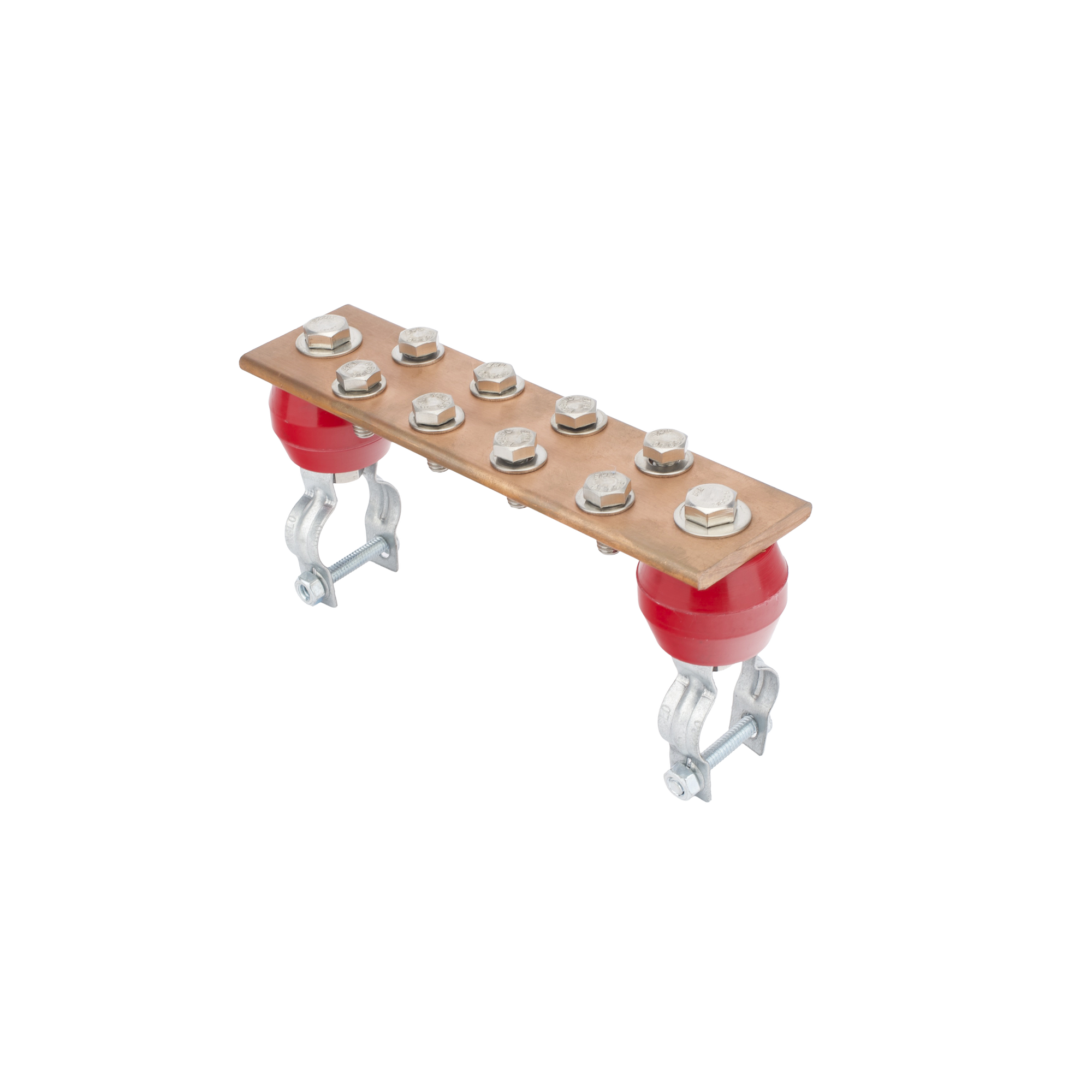

20cm x 5.08cm x 0.64cmCobre Alta ConductividadMontaje en TorreDistribución a TierraProtección Descargas
La Barra de Unión con Herraje LP-BU-TZ es un componente de distribución a tierra diseñado específicamente para instalaciones en torres de telecomunicaciones, permitiendo la conexión centralizada de múltiples equipos y sistemas montados en torre. Su función principal es derivar descargas eléctricas no deseadas hacia el sistema de puesta a tierra según normas IEEE 1100 y NEC Article 810, protegiendo equipos críticos de sobretensiones transitorias y descargas atmosféricas directas o inducidas con capacidad de disipación superior a 50 kA.
Fabricada en cobre de alta conductividad con dimensiones de 20 cm x 5.08 cm x 0.64 cm, esta barra de unión incluye herraje de montaje robusto que facilita su instalación en la estructura de la torre, permitiendo la conexión organizada de cables de tierra provenientes de antenas, radios, protectores coaxiales, sistemas de alimentación y demás equipamiento montado. El diseño garantiza baja resistencia eléctrica y continuidad en el sistema de protección contra descargas atmosféricas.
LinkedPro by Epcom ofrece soluciones profesionales de puesta a tierra para infraestructura de telecomunicaciones, cumpliendo con estándares internacionales de seguridad eléctrica y protección. Este modelo LP-BU-TZ es componente esencial en cualquier instalación de torre que requiera centralizar y distribuir eficientemente las conexiones de tierra de múltiples equipos montados.
Beneficios Principales
- Centraliza y organiza todas las conexiones de tierra de equipos montados en torre de telecomunicaciones
- Deriva eficientemente descargas eléctricas hacia el sistema de puesta a tierra protegiendo equipamiento crítico
- Fabricada en cobre de alta conductividad que garantiza mínima resistencia eléctrica en el camino de tierra
- Incluye herraje de montaje resistente diseñado específicamente para instalación en estructuras de torre
- Dimensiones compactas de 20 cm x 5.08 cm permiten instalación en espacios reducidos de la torre
- Facilita el cumplimiento de normas IEEE 1100, NEC Article 810 y estándares de telecomunicaciones
- Construcción robusta que resiste condiciones ambientales adversas en instalaciones exteriores
- Reduce impedancia en el sistema de tierra mejorando efectividad de protección contra rayos
- Permite expansión futura al facilitar conexión de equipos adicionales al sistema de tierra
- Compatible con cables de tierra de diversos calibres utilizados en torres de telecomunicaciones
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | LP-BU-TZ |
| Marca | LinkedPro by Epcom |
| Tipo de Producto | Barra de Unión con Herraje para Montaje en Torre |
| Material de Construcción | Cobre de Alta Conductividad |
| Dimensiones Barra | 20 cm (largo) x 5.08 cm (ancho) x 0.64 cm (grosor) |
| Aplicación Principal | Distribución a Tierra en Torres de Telecomunicaciones |
| Función | Derivación de Descargas Eléctricas hacia Sistema de Tierra |
| Tipo de Montaje | Herraje Incluido para Montaje en Estructura de Torre |
| Capacidad de Disipación | Superior a 50 kA (descargas atmosféricas) |
| Resistencia Eléctrica | Baja impedancia para conexiones de tierra efectivas |
| Cumplimiento Normativo | IEEE 1100, NEC Article 810 |
| Ambiente de Instalación | Exterior / Intemperie |
| Resistencia Ambiental | Alta resistencia a corrosión y condiciones climáticas adversas |
Contenido del Paquete
📦 1x Barra de Unión Cobre 20cm LP-BU-TZ🔧 1x Herraje de Montaje para Torre⚙️ Tornillería de Instalación
Aplicaciones Recomendadas
🗼 Torres de TelecomunicacionesCentralización de conexiones de tierra de antenas, radios y equipos de RF montados en torre
📡 Sitios Celulares y RadiobasesDistribución de tierra para sistemas BTS, RRU, antenas sectoriales y equipamiento de sitio celular
⚡ Protección Contra RayosComponente esencial del sistema de puesta a tierra y protección contra descargas atmosféricas
🛡️ Instalaciones de RadioenlacesConexión a tierra de protectores coaxiales, sistemas de alimentación y equipos de microondas
📻 Torres de RadiodifusiónDistribución de tierra para transmisores, sistemas irradiantes y equipos de broadcast
🌐 Redes Inalámbricas ISPSistema de tierra para equipos WISP, access points sectoriales y radios punto a punto en torre
Productos Complementarios
Varillas de Tierra CopperweldVarillas de acero-cobre de 1.8m o 3m para sistema de puesta a tierra de la torre
Cable de Tierra Calibre 2 AWGCable de cobre desnudo o forrado para conexión entre barra y varillas de tierra
Conectores de Compresión para TierraConectores tipo U-bolt o compresión para fijación segura de cables a la barra
Protectores de Sobretensión CoaxialProtectores DIN Rail o bulkhead para conexión a la barra de tierra desde líneas coaxiales
Kit de Medición de TierraTelurómetro para verificar resistencia de tierra menor a 5 ohms según normativa
Soldadura Exotérmica CadweldSistema de soldadura molecular para uniones permanentes de cables de tierra
Preguntas Frecuentes
¿Qué función cumple la barra de unión en una torre de telecomunicaciones?
La barra de unión LP-BU-TZ sirve como punto central de distribución a tierra para todos los equipos montados en la torre. Conecta cables de tierra provenientes de antenas, radios, protectores coaxiales y sistemas de alimentación, derivando descargas eléctricas, corrientes de falla y sobretensiones hacia el sistema de puesta a tierra. Esto protege equipos críticos y garantiza continuidad eléctrica en el sistema de protección contra rayos según IEEE 1100 y NEC Article 810.
¿Cuántos equipos puedo conectar a esta barra de unión?
La capacidad de conexión depende del método de fijación utilizado. Con sus 20 cm de longitud y usando conectores tipo U-bolt o terminales de compresión estándar, puede alojar típicamente entre 8-12 conexiones de cables de tierra de calibres entre 6 AWG y 2 AWG. Es importante mantener espacio adecuado entre conexiones para facilitar instalación y mantenimiento, y asegurar que cada conexión tenga contacto sólido con la superficie de cobre de la barra.
¿Qué calibre de cable debo usar para conectar la barra al sistema de tierra?
Para torres de telecomunicaciones se recomienda cable de cobre calibre 2 AWG como mínimo según NEC Article 810, aunque para torres con equipamiento de alta potencia o en zonas de alta incidencia de rayos es preferible calibre 1/0 AWG o superior. El cable debe ser continuo sin empalmes desde la barra hasta la conexión con varillas de tierra o anillo de tierra perimetral, manteniendo el recorrido más corto y directo posible para minimizar impedancia.
¿Cómo se instala la barra de unión en la estructura de la torre?
La barra LP-BU-TZ incluye herraje de montaje diseñado para fijarse a los elementos estructurales de la torre usando tornillería adecuada. Se debe instalar en ubicación accesible, típicamente a altura de trabajo en plataforma o en shelter/caseta cerca del punto de entrada de cables. La instalación debe garantizar contacto metálico sólido entre el herraje y la estructura de la torre (remover pintura si es necesario), y la barra debe quedar nivelada y firmemente sujeta para soportar peso de cables conectados.
¿Es necesario aplicar tratamiento anticorrosivo a la barra de cobre?
El cobre de alta conductividad desarrolla naturalmente una capa de óxido (pátina verde) que protege el metal base contra corrosión profunda. Sin embargo, en ambientes marinos o altamente corrosivos se recomienda aplicar grasa conductiva en las conexiones y considerar recubrimiento protector en áreas no críticas. Las superficies de contacto deben limpiarse periódicamente y aplicar compuesto antioxidante conductor antes de cada conexión. Inspeccionar anualmente y reapretar conexiones para mantener baja resistencia eléctrica.
¿Qué valor de resistencia de tierra se debe lograr para cumplir normativa?
Las normas IEEE 1100 y NEC Article 810 recomiendan valores de resistencia de tierra menores a 5 ohms para torres de telecomunicaciones, aunque valores entre 5-10 ohms son aceptables en terrenos de alta resistividad. Para sitios críticos o zonas de alta incidencia de rayos se recomienda menos de 3 ohms. La medición debe realizarse con telurómetro usando método de 3 puntos (Wenner) o 4 puntos. Si los valores son altos, se deben agregar más varillas, usar varillas más profundas, o implementar anillo de tierra perimetral con conexión química (soldadura exotérmica).
📎 Descargas:📄 Ficha Técnica
