Base Enchufable Detector de Humo 4 Hilos Relé Forma A y C 24 VAC/DC System Sensor B114-LPBT
- SKU / Modelo: B114-LPBT
- Marca: SYSTEM SENSOR
- Categoría: Detectores / Sensores
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Base Enchufable para Detector de Humo / 4 Hilos / Relé Auxiliar Forma A y C / Salida para Anunciador Remoto / 24 VAC/DC / Montaje en Caja Octogonal 3½" y 4" (8.9 cm y 10.2 cm) o Cuadrada 4" (10.2 cm)
Modelo B114-LPBT · System Sensor

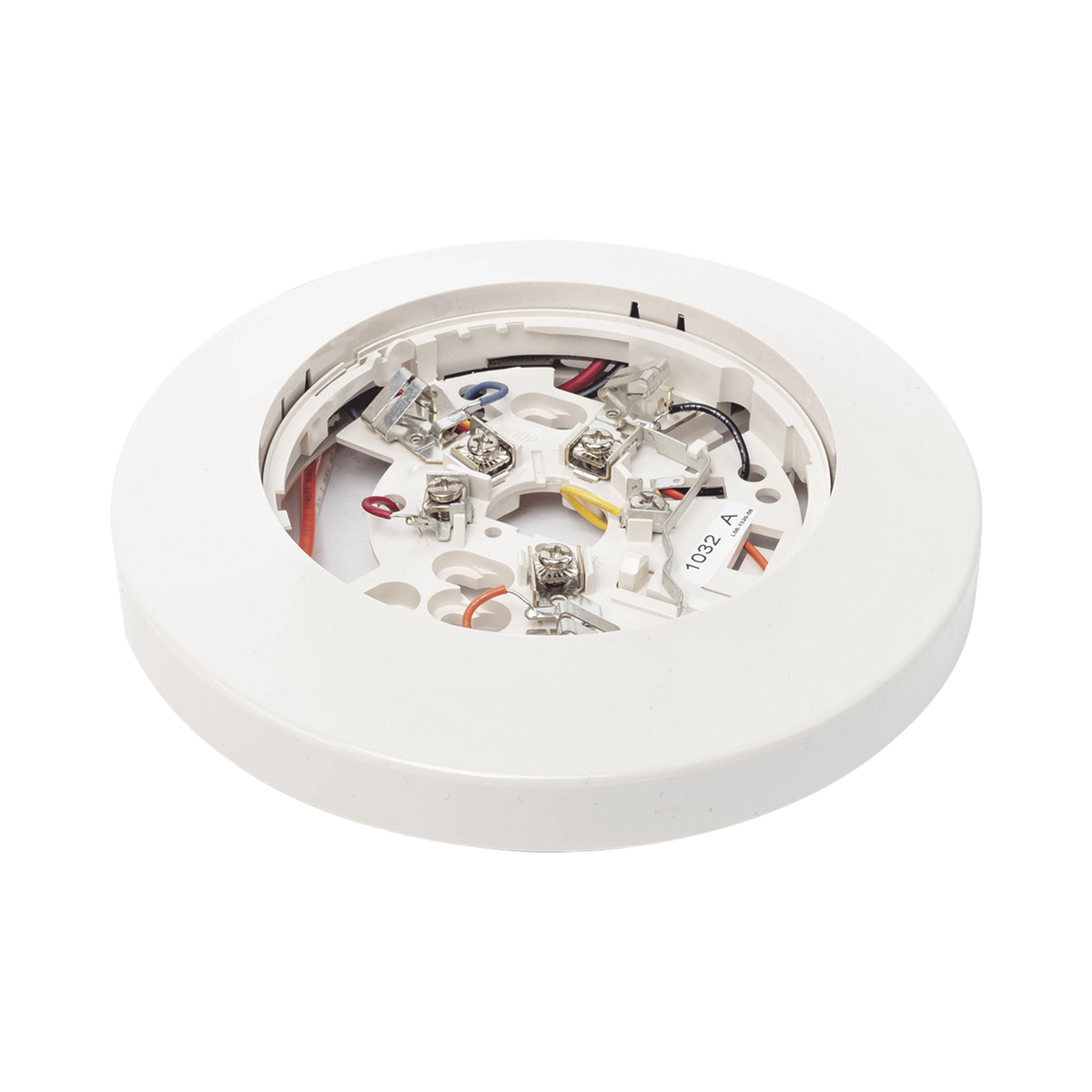

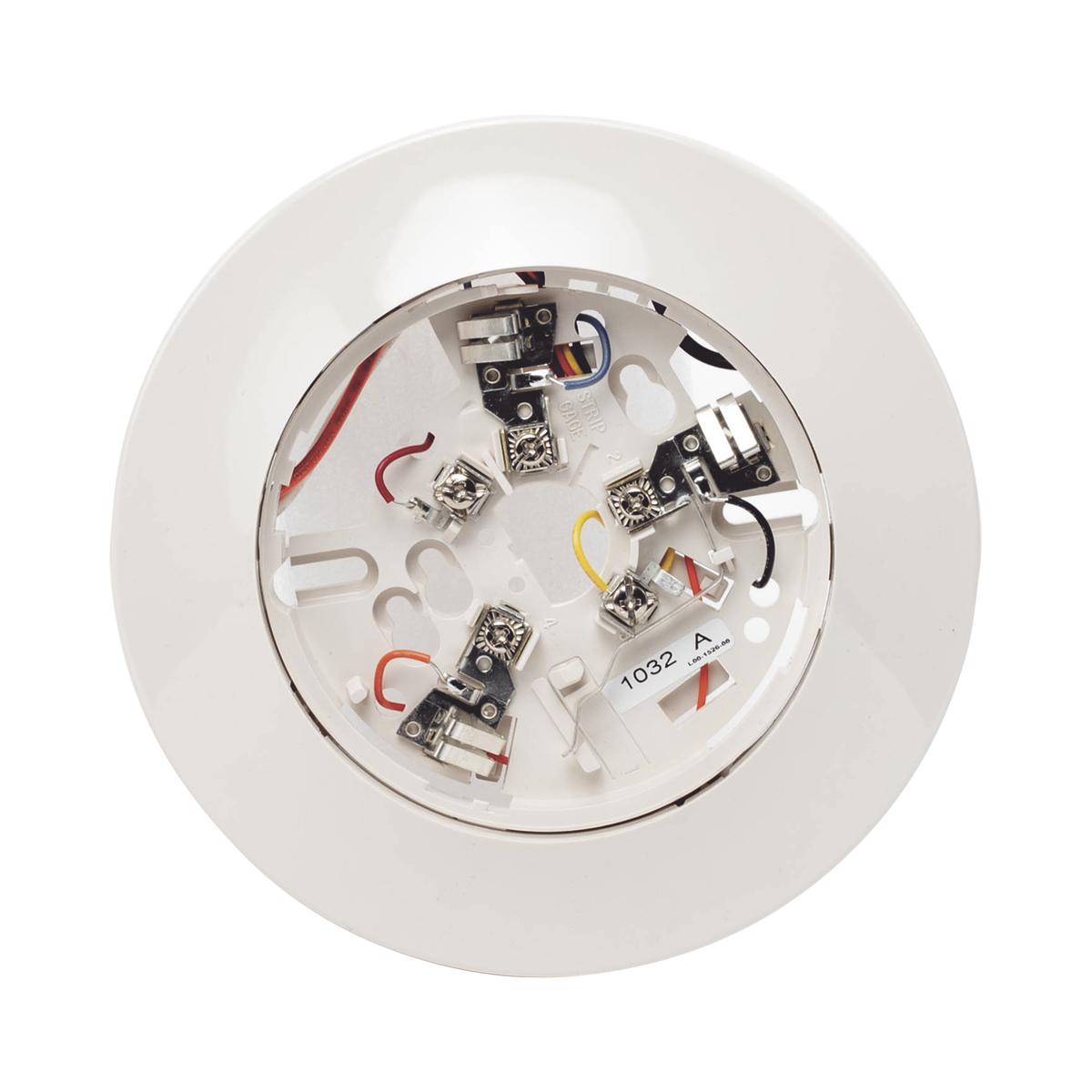

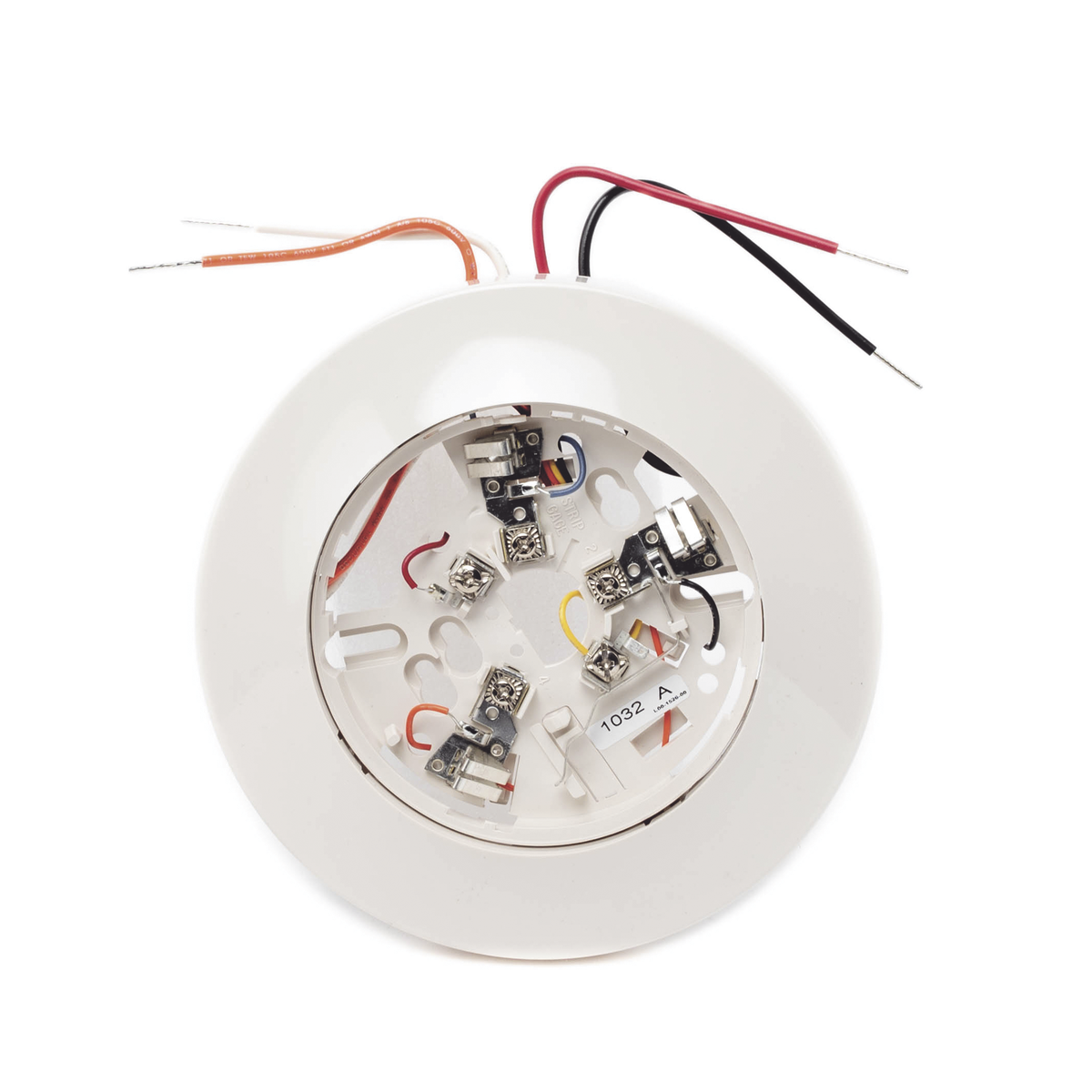

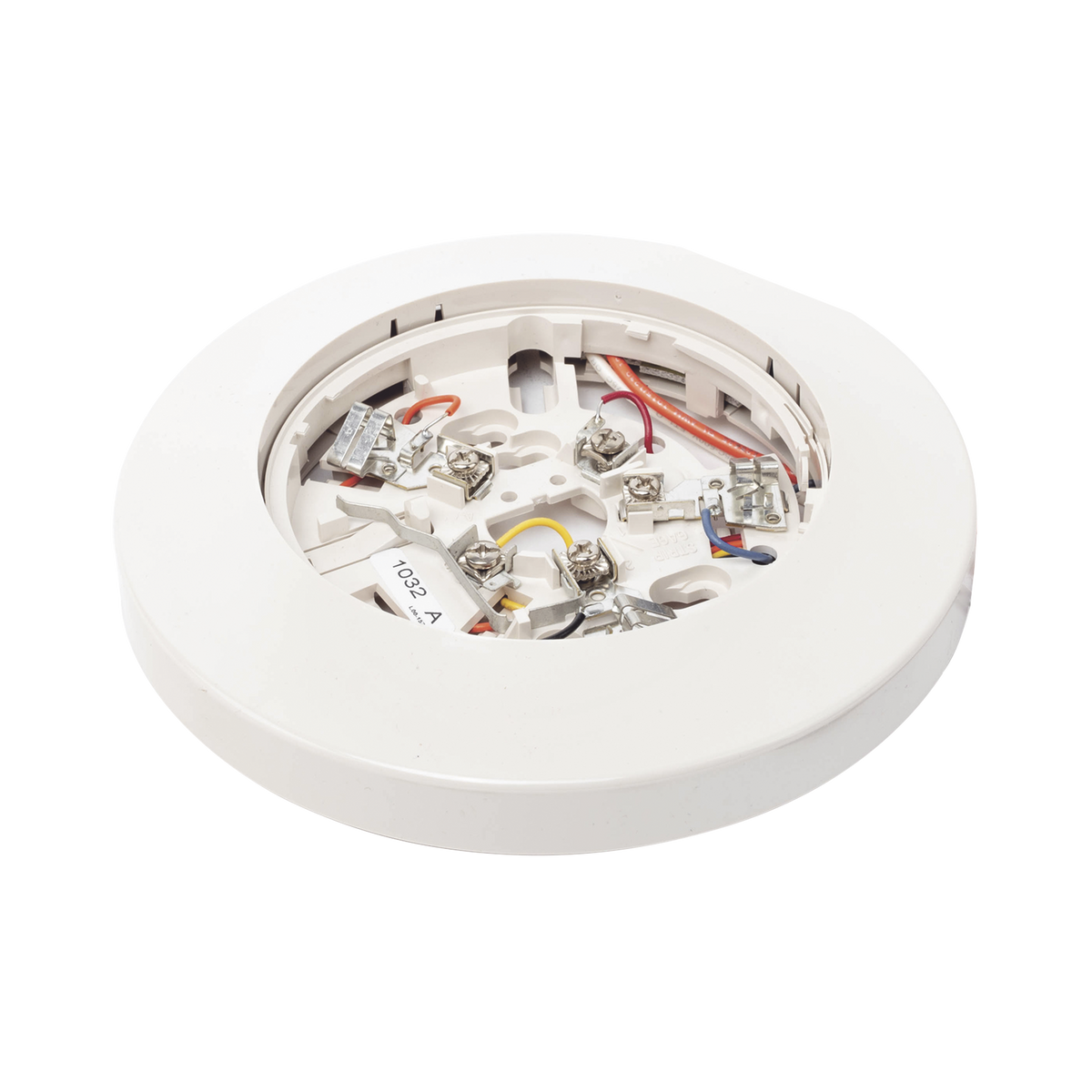

La base enchufable B114-LPBT de SYSTEM SENSOR es una base de montaje para detectores de humo en sistemas de detección de incendio de 4 hilos. Aloja los detectores fotoeléctricos serie 2151 y los iónicos serie 1151, opera a 24 VAC/DC, 60 Hz e integra un relé auxiliar con contactos forma A y forma C de 2.0 A @ 30 VAC/DC.
La System Sensor B114LPBT, base para detector de humo, concentra en un solo punto el cableado del detector, el relé auxiliar y la salida para el anunciador remoto RA400. Con ello se evitan módulos externos para ampliar funciones de señalización en sistemas de detección de incendio comerciales e industriales, con operación de 0 °C a 49 °C y humedad de 10% a 93% HR.
El resorte de cortocircuito permite verificar la continuidad del lazo antes de instalar el detector, y la pestaña rompible activa la función antivandálica. La base se fija directo en cajas octogonales de 3½ y 4 pulgadas o cuadradas de 4 pulgadas, sin adaptadores, y cuenta con garantía de 3 años.
¿Cómo funciona y para qué sirve?
Una base enchufable es la pieza que se fija a la caja eléctrica y recibe todo el cableado de campo; el detector de humo se inserta o gira sobre ella al final. Esto separa la instalación eléctrica del equipo sensible, de modo que el cableado se prueba antes de colocar el detector y el detector se retira para mantenimiento o reemplazo sin tocar los conductores.
La B114-LPBT es una base de diseño de 4 hilos: en este tipo de detectores la alimentación llega por conductores independientes de los que reportan la señal de alarma, y por eso la base ofrece terminales para el relé auxiliar (contactos forma A y forma C de 2.0 A @ 30 VAC/DC) y para el anunciador remoto RA400. El relé auxiliar sirve para accionar otros dispositivos del sistema cuando el detector entra en alarma.
Durante el comisionamiento, el resorte de cortocircuito mantiene la continuidad del lazo mientras no hay detector instalado y permite comprobar el cableado antes de colocar el equipo. Si se requiere protección contra manipulación, se rompe la pestaña de seguridad de la base para activar la función antivandálica, que impide retirar el detector sin una herramienta adecuada.
Beneficios Principales
- Relé auxiliar integrado: Los contactos forma A y forma C de 2.0 A @ 30 VAC/DC permiten activar señalización o control sin agregar un módulo relevador externo.
- Salida para anunciador RA400: El instalador conecta un anunciador remoto directamente en la base y repite el estado del detector en un punto visible.
- Verificación previa del lazo: El resorte de cortocircuito permite comprobar la continuidad antes de instalar el detector, lo que reduce errores de cableado y tiempo de comisionamiento.
- Protección antivandálica: Al romper la pestaña de seguridad la base queda asegurada contra manipulaciones no autorizadas del detector.
- Montaje sin adaptadores: Se instala directo en cajas octogonales de 3½ y 4 pulgadas y cuadradas de 4 pulgadas, con lo que se ahorra material y tiempo en obra.
- Doble compatibilidad de detectores: Acepta detectores fotoeléctricos serie 2151 e iónicos serie 1151, así que una sola base cubre ambas tecnologías.
- Operación en ambientes comerciales e industriales: Funciona de 0 °C a 49 °C y de 10% a 93% HR, rangos típicos de instalaciones interiores comerciales e industriales.
Especificaciones Técnicas
General
| Tipo de producto | Base enchufable para detector de humo, diseño de 4 hilos |
| Marca | System Sensor |
| Modelo | B114-LPBT (B114LPBT) |
| Detectores compatibles | Fotoeléctricos serie 2151, iónicos serie 1151 |
| Garantía | 3 años |
Eléctricas
| Voltaje de operación | 24 VAC/DC, 60 Hz |
| Relé auxiliar | Contactos forma A y forma C |
| Capacidad de contacto del relé | 2.0 A @ 30 VAC/DC |
| Salida para anunciador remoto | Compatible con RA400 |
Funciones
| Verificación de continuidad | Resorte de cortocircuito integrado |
| Función antivandálica | Se activa al romper la pestaña de seguridad de la base |
Físicas
| Montaje | Cajas octogonales de 3½ pulg (8.9 cm) y 4 pulg (10.2 cm); cajas cuadradas de 4 pulg (10.2 cm) |
| Diámetro | 157 mm |
Ambientales
| Temperatura de operación | 0 °C a 49 °C |
| Humedad relativa | 10% a 93% HR |
Contenido del Paquete
Aplicaciones Recomendadas
Productos Complementarios
Notas Importantes
Compatible con detectores fotoeléctricos serie 2151 e iónicos serie 1151.
Diseño de 4 hilos: la base cuenta con terminales para relé auxiliar y anunciador remoto RA400.
El resorte de cortocircuito permite verificar la continuidad del lazo antes de instalar el detector.
La función antivandálica se activa al romper la pestaña de seguridad de la base.
Montaje directo en cajas octogonales de 3½ y 4 pulgadas (8.9 y 10.2 cm) y cuadradas de 4 pulgadas (10.2 cm).
