  • Base Plana con Mástil Integrado 2m para Punta Pararrayos Acero Galvanizado TOTAL GROUND BP/M2

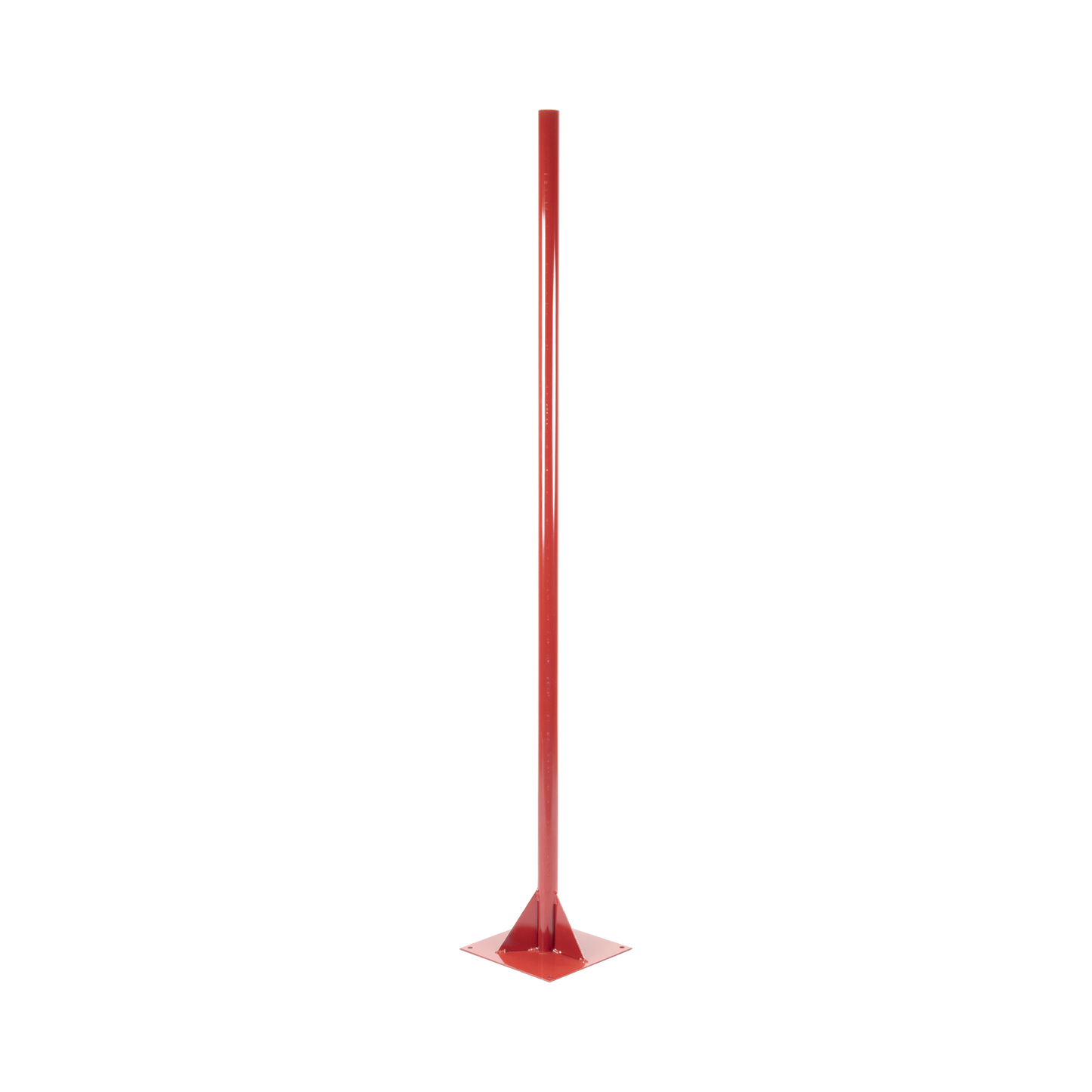

Base Plana con Mástil Integrado de 2 m. para Punta Pararrayos

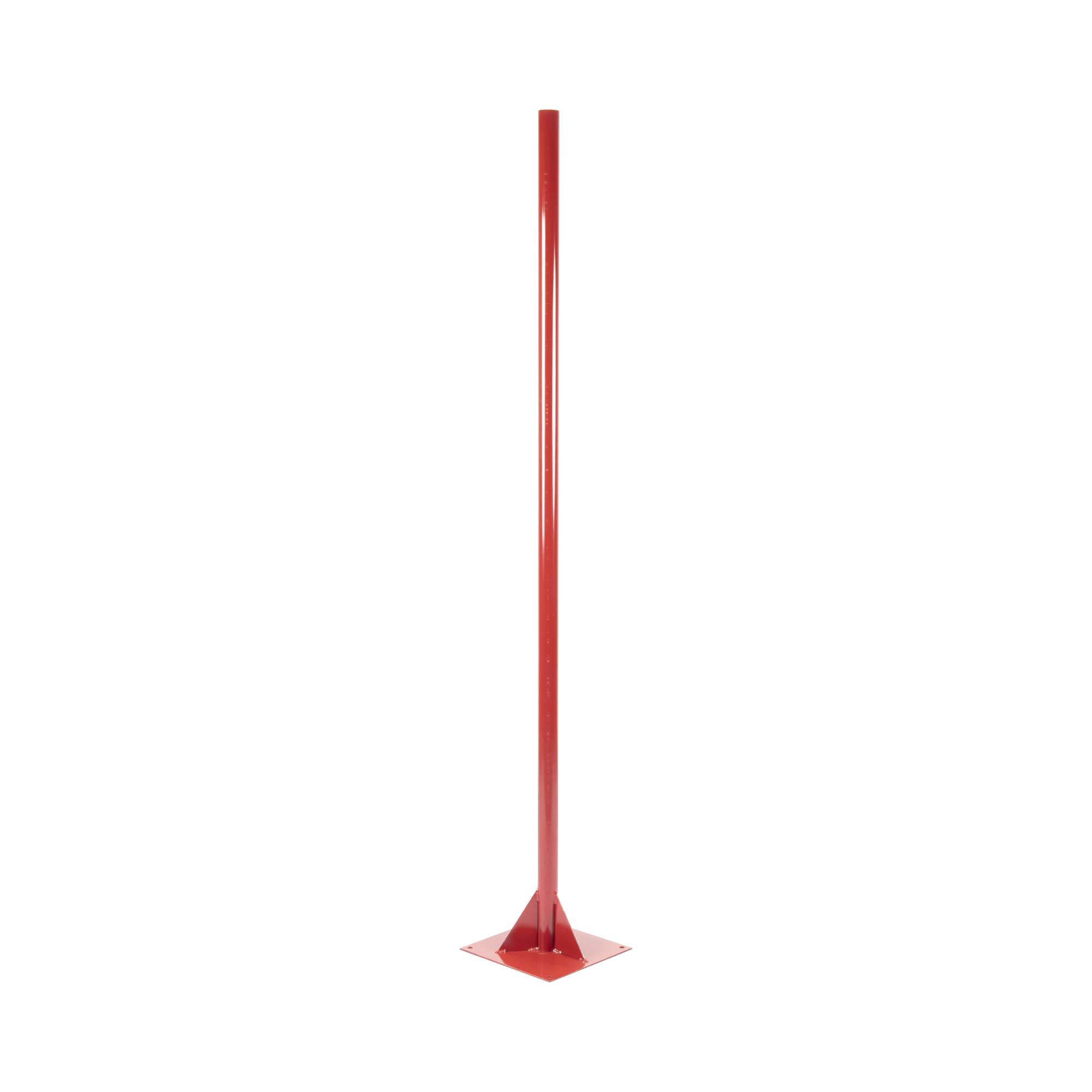

Base Plana con Mástil Integrado de 2 m. para Punta Pararrayos

Base Plana con Mástil Integrado 2m para Punta Pararrayos Acero Galvanizado TOTAL GROUND BP/M2

Precio normal: $ 3,559.99 MXN
Precio en oferta
$ 2,780.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

23 en stock
23 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Base Plana con Mástil Integrado de 2 m. para Punta Pararrayos

Modelo BP/M2 | Marca TOTAL GROUND

Mástil 2 metrosBase PlanaAcero GalvanizadoMontaje SuperficialAlta Resistencia

La Base Plana con Mástil Integrado BP/M2 es un sistema completo de montaje para pararrayos con mástil de acero galvanizado de 2 metros de altura (6.56 ft), diseñado para instalación en superficies planas como azoteas, techos y losas de concreto con fijación mediante pernos de anclaje. Fabricada en acero estructural galvanizado cumple con normas IEC 62305 para protección contra descargas atmosféricas, soportando cargas de viento de hasta 150 km/h y garantizando resistencia mecánica superior a 500 N en pruebas de tensión vertical.

Este sistema integrado simplifica la instalación de puntas pararrayos tipo Franklin, PDC (Pararrayos de Cebado) o terminales aéreas, eliminando la necesidad de soldar o fabricar estructuras en sitio. La base plana incluye perforaciones pretaladradas para facilitar el anclaje con tornillos expansores de 3/8 pulgada o mayor, ideal para proyectos residenciales, comerciales e industriales donde se requiere protección contra rayos en edificaciones de mediana altura.

El mástil tubular de acero galvanizado por inmersión en caliente ofrece protección contra corrosión superior a 25 años en ambientes urbanos y costeros. El diseño modular permite extensión mediante secciones adicionales o instalación de accesorios como bajantes de cable conductor, abrazaderas de fijación y kits de puesta a tierra, cumpliendo con la norma mexicana NOM-022-STPS-2015 para instalaciones de protección atmosférica.

Beneficios Principales

  • Mástil integrado de 2 metros en acero galvanizado de alta resistencia, listo para instalar sin fabricación adicional
  • Base plana robusta con perforaciones pretaladradas para anclaje rápido en superficies de concreto, acero o madera estructural
  • Compatibilidad universal con puntas pararrayos tipo Franklin, PDC, terminales ESE y sistemas de protección contra descargas atmosféricas certificados
  • Galvanizado por inmersión en caliente que garantiza protección contra corrosión superior a 25 años según ASTM A123
  • Diseño modular que permite extensión vertical mediante secciones adicionales para alcanzar alturas mayores según cálculo de radio de protección
  • Cumplimiento con IEC 62305, NOM-022-STPS-2015 y estándares internacionales de protección contra rayos
  • Instalación sencilla sin necesidad de soldadura, utilizando únicamente herramientas básicas y tornillos de anclaje
  • Soporta cargas de viento hasta 150 km/h y resistencia mecánica verificada bajo normas estructurales

Especificaciones Técnicas

Característica Especificación
Altura del Mástil 2 metros (6.56 ft)
Material del Mástil Acero tubular galvanizado por inmersión
Material de Base Acero estructural galvanizado
Tipo de Montaje Base plana para superficie horizontal
Método de Anclaje Pernos expansores 3/8" o mayor (no incluidos)
Diámetro del Tubo 32 mm (1.25") aprox.
Espesor de Pared 2.5 mm mínimo
Galvanizado Inmersión en caliente según ASTM A123
Resistencia a Viento Hasta 150 km/h
Resistencia Mecánica >500 N tensión vertical
Compatibilidad Puntas Franklin, PDC, ESE, terminales aéreas
Normativas IEC 62305, NOM-022-STPS-2015, ASTM A123
Durabilidad Anticorrosión >25 años en ambientes urbanos
Peso Aproximado 8-10 kg
Acabado Galvanizado brillante

Contenido del Paquete

1x Base Plana Acero Galvanizado1x Mástil Tubular Integrado 2 metrosPerforaciones Pretaladradas BaseManual de Instalación

Aplicaciones Recomendadas

🏢 Edificios ComercialesInstalación de sistemas de pararrayos en azoteas de edificios comerciales, oficinas y centros comerciales para cumplimiento normativo
🏠 Protección ResidencialSistemas de protección contra rayos en viviendas, fraccionamientos y desarrollos residenciales de mediana altura
🏭 Instalaciones IndustrialesProtección atmosférica en naves industriales, bodegas, plantas de manufactura y almacenes con techos metálicos
📡 Torres y AntenasBase de montaje para pararrayos en estructuras de telecomunicaciones, torres de radiocomunicación y equipos en azotea
⚡ Subestaciones EléctricasProtección contra descargas atmosféricas en subestaciones, transformadores y equipos eléctricos críticos
🏥 Instalaciones CríticasHospitales, centros de datos, laboratorios y edificios que requieren continuidad operacional y protección certificada

Productos Complementarios

Punta Franklin EstándarTerminal aérea tipo Franklin para acoplamiento directo al mástil, disponible en acero inoxidable o cobre
Cable Conductor de CobreCable de cobre desnudo calibre 2 AWG o 4/0 AWG para bajante de pararrayos según NOM-022-STPS-2015
Abrazaderas de FijaciónAbrazaderas de acero inoxidable para sujeción de cable conductor al mástil y estructura del edificio
Kit de Puesta a TierraElectrodos de cobre, conectores exotérmicos y medidor de resistencia para sistema de tierra física según IEC 62305
Extensión de MástilSecciones adicionales de 1-2 metros para incrementar altura del sistema según cálculo de radio de protección
Tornillos de AnclajePernos expansores 3/8" x 4" galvanizados con tuercas y arandelas para fijación en concreto

Notas Importantes

⚠️ Instalación Profesional Requerida: La instalación de sistemas de protección contra rayos debe ser realizada por personal certificado en cumplimiento con NOM-022-STPS-2015 e IEC 62305. Se requiere cálculo previo del radio de protección según altura de la estructura, nivel ceráunico de la zona y clase de protección requerida (I, II, III o IV).

🔧 Anclaje Estructural: Los tornillos de anclaje NO están incluidos y deben seleccionarse según el tipo de superficie (concreto, acero, madera) y cargas de viento locales. Se recomienda usar pernos expansores de 3/8" mínimo con profundidad de anclaje de 75 mm en concreto y aplicar sellador impermeable en perforaciones.

⚡ Sistema Completo Requerido: Este mástil con base es SOLO el elemento de soporte. Para un sistema funcional se requiere: punta pararrayos (Franklin/PDC/ESE), cable conductor de cobre calibre adecuado, bajante con abrazaderas cada 1.5 m, y sistema de puesta a tierra con resistencia menor a 10 ohms según norma.

Preguntas Frecuentes

¿Esta base incluye la punta pararrayos o terminal aérea?
No, el modelo BP/M2 es únicamente el mástil de 2 metros con base plana de montaje. La punta pararrayos (tipo Franklin, PDC o ESE) se adquiere por separado y debe seleccionarse según el cálculo del radio de protección requerido y las especificaciones del proyecto. El mástil cuenta con rosca o acoplamiento universal en la parte superior para recibir cualquier terminal aérea estándar del mercado.
¿Qué tornillos de anclaje necesito para instalar esta base?
Se recomiendan pernos expansores de acero galvanizado de 3/8 pulgada de diámetro con longitud mínima de 4 pulgadas (100 mm) para anclaje en concreto. La cantidad depende de las perforaciones de la base (generalmente 4-6 tornillos). Para superficies de acero use tornillos autorroscantes grado 8 o mayor, y para madera estructural tornillos tirafondo 3/8" x 5". Considere las cargas de viento locales y consulte con un ingeniero estructural si la instalación es en zona de huracanes.
¿Puedo extender la altura de este mástil agregando secciones adicionales?
Sí, el diseño modular permite agregar secciones de extensión de 1-2 metros mediante acoplamiento telescópico o bridas de unión. Sin embargo, la altura total del sistema debe determinarse mediante cálculo del radio de protección según IEC 62305-3, considerando la geometría del edificio, nivel ceráunico de la zona (días con tormenta al año) y clase de protección requerida. Para mástiles superiores a 4 metros se recomienda reforzar con vientos o riostras laterales para resistir cargas de viento.
¿Este sistema cumple con las normas mexicanas para protección contra rayos?
Sí, el mástil BP/M2 fabricado en acero galvanizado cumple con los requisitos materiales de la NOM-022-STPS-2015 (Electricidad estática en los centros de trabajo) y es compatible con sistemas diseñados según IEC 62305 (Protección contra el rayo). Sin embargo, el SISTEMA COMPLETO debe incluir: terminal aérea adecuada, conductor de bajada de cobre calibre mínimo 2 AWG, conexiones exotérmicas, y sistema de puesta a tierra con resistencia menor a 10 ohms. Se requiere memoria de cálculo y certificación por unidad verificadora.
¿Cuánto dura la protección anticorrosión del galvanizado?
El galvanizado por inmersión en caliente según ASTM A123 proporciona una capa de zinc de aproximadamente 85 micrones que ofrece protección contra corrosión superior a 25 años en ambientes urbanos normales. En zonas costeras o altamente corrosivas (exposición a sal, ambientes industriales químicos) la durabilidad puede reducirse a 15-20 años. Para máxima durabilidad en ambientes extremos considere aplicar pintura anticorrosiva compatible sobre el galvanizado o usar mástiles de acero inoxidable 304/316.
¿A qué distancia debo instalar la bajante de cobre del mástil?
El cable conductor de cobre debe fijarse al mástil mediante abrazaderas de acero inoxidable espaciadas cada 1.5 metros como máximo según IEC 62305-3. La bajante debe seguir el camino más corto y directo hacia el sistema de puesta a tierra, evitando curvas cerradas (radio mínimo 20 cm) y manteniendo separación mínima de 50 cm de tuberías metálicas, estructuras y conductores eléctricos. En edificios con múltiples bajantes, la separación entre ellas no debe exceder los 20 metros en promedio.
📎 Descargas:📄 Ficha Técnica
