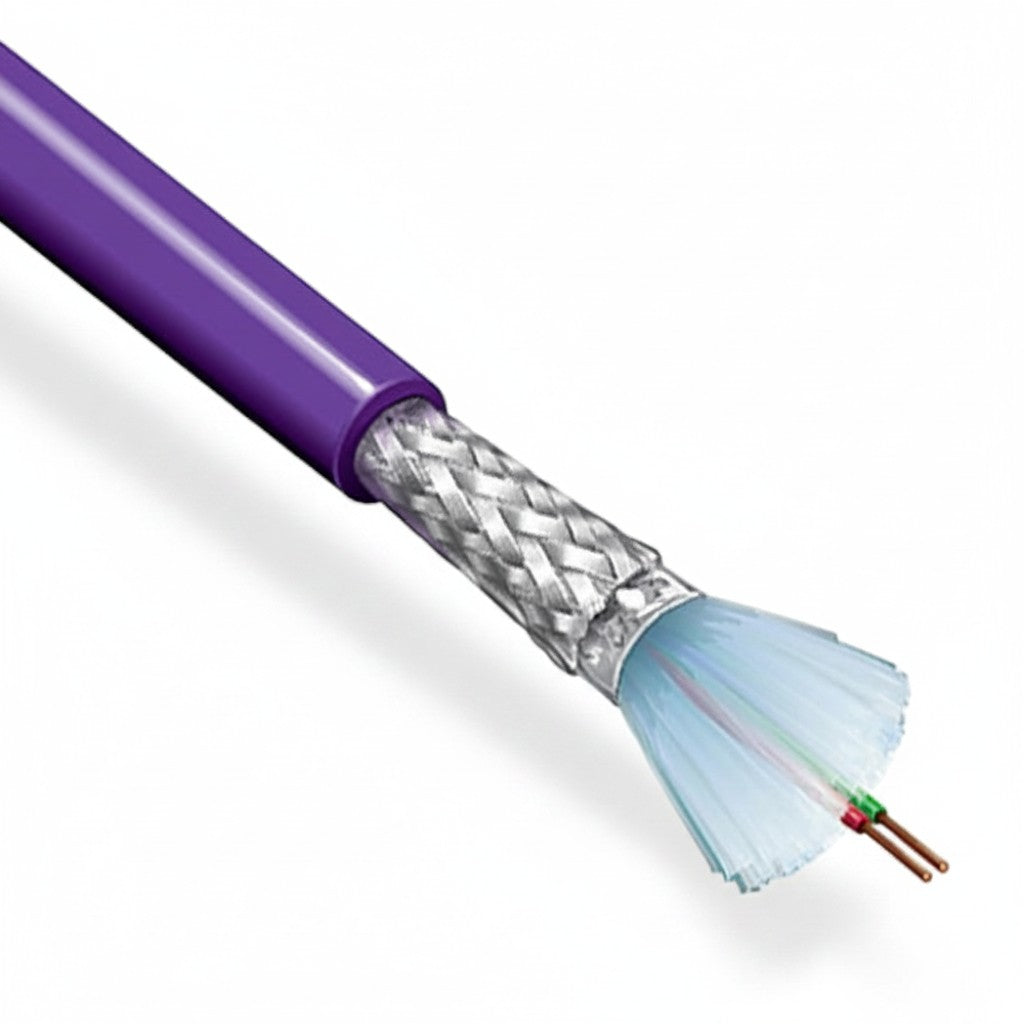

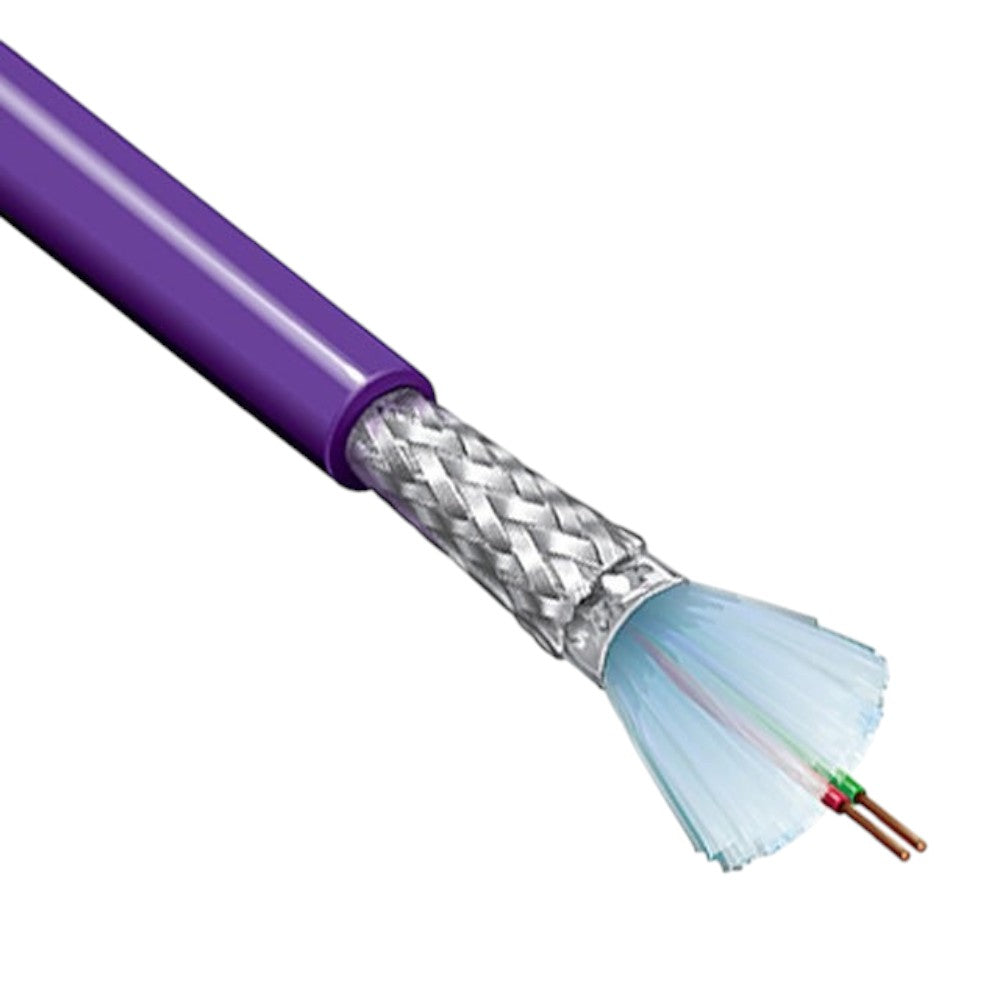

Bobina Cable Coaxial 304m (997ft) 22 AWG Conductor Cobre Polietileno Belden 3079A
- SKU / Modelo: 3079A 0071000
- Marca: BELDEN
- Categoría: Cables Coaxial
- Código de barras: 612825140344
- Garantía: 1 año
Precio normal:
$ 94,306.99 MXN
Precio en oferta
$ 73,676.99MXN
Envío calculado al finalizar la compra.
¡Solo quedan 1! ¡Ordene pronto!
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Bobina Cable Coaxial 304m (997ft) 22 AWG Conductor Cobre Polietileno Belden 3079A
Modelo 3079A 0071000 · Marca Belden
304m (997ft)22 AWGConductor CobreAislamiento PolietilenoCable CoaxialImpedancia 75 Ohm
La bobina de cable coaxial Belden 3079A es una solución profesional de 304 metros (997 pies) calibre 22 AWG diseñada para transmisión confiable de señales de video, telecomunicaciones y datos en instalaciones comerciales e industriales. Con conductor de cobre sólido y aislamiento de polietileno espumado, este cable coaxial ofrece impedancia característica de 75 Ohm según especificaciones ANSI/TIA para sistemas CATV, CCTV analógico y distribución de RF hasta 1000 MHz.
El diseño del cable Belden 3079A incorpora blindaje de alta densidad con trenza de cobre estañado que proporciona 95% de cobertura para máxima protección contra interferencia electromagnética (EMI) y radiofrecuencia (RFI). Su construcción robusta con chaqueta exterior de PVC permite instalación tanto en interiores como en ambientes controlados donde se requiere transmisión estable de señales analógicas y digitales en rangos de frecuencia extendidos.
Fabricado por Belden, líder mundial en soluciones de conectividad de señal, el cable 3079A cumple con estándares de la industria para aplicaciones broadcast, seguridad electrónica y distribución de audio/video profesional. Su presentación en bobina de 304 metros facilita instalaciones de mediano y gran formato con mínimo desperdicio de material.
Beneficios Principales
- Conductor de cobre sólido calibre 22 AWG para excelente conductividad eléctrica y atenuación mínima en distancias hasta 300 metros
- Impedancia característica de 75 Ohm optimizada para sistemas CATV, CCTV analógico y distribución de señales de video compuesto
- Aislamiento de polietileno espumado de baja densidad que reduce capacitancia y mejora velocidad de propagación de señal (82% NVP típico)
- Blindaje de trenza de cobre estañado con 95% de cobertura que elimina interferencia EMI/RFI en entornos industriales y comerciales con alto ruido eléctrico
- Chaqueta exterior de PVC resistente a abrasión, aceites y productos químicos, clasificación CMG/CM para instalación en ductos y espacios plenos según NEC
- Rango de frecuencia extendido hasta 1000 MHz permite transmisión de señales analógicas NTSC/PAL y digitales HD-SDI/3G-SDI en instalaciones broadcast
- Compatibilidad con conectores BNC, F y RCA estándar de la industria para fácil terminación e integración con equipos existentes
- Temperatura de operación -20°C a +75°C adecuada para instalaciones en espacios técnicos, salas de equipos y ambientes controlados
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo de Cable | Coaxial RG-59 Type |
| Longitud de Bobina | 304 m (997 ft / 1000 ft) |
| Calibre Conductor | 22 AWG |
| Material Conductor | Cobre Sólido Desnudo |
| Impedancia Característica | 75 Ohm ± 3 Ohm |
| Aislamiento Dieléctrico | Polietileno Espumado |
| Diámetro sobre Aislamiento | 3.71 mm (0.146 in) |
| Material Blindaje | Trenza de Cobre Estañado |
| Cobertura de Blindaje | 95% mínimo |
| Chaqueta Exterior | PVC (Cloruro de Polivinilo) |
| Diámetro Exterior Total | 6.10 mm (0.240 in) nominal |
| Clasificación NEC | CMG/CM (Communications General Purpose) |
| Capacitancia | 16.4 pF/ft (53.8 pF/m) típico @ 1 kHz |
| Velocidad de Propagación | 82% nominal (NVP) |
| Rango de Frecuencia | DC a 1000 MHz |
| Atenuación @ 100 MHz | 4.5 dB/100m máximo |
| Temperatura Operación | -20°C a +75°C |
| Temperatura Instalación | 0°C a +50°C |
| Radio de Curvatura Mínimo | 38 mm (1.5 in) durante instalación |
| Tensión de Instalación | 50 lbf (222 N) máximo |
Aplicaciones
| Aplicación | Descripción |
|---|---|
| Sistemas CCTV Analógico | Transmisión de video compuesto desde cámaras analógicas CVBS hasta 300m con calidad óptima |
| Distribución CATV | Redes de distribución de televisión por cable en edificios residenciales y comerciales |
| Interconexión Broadcast | Enlaces de audio/video en estudios de producción, estaciones de radio y televisión |
| Sistemas HD-SDI | Transmisión de video HD-SDI 1080p hasta 100 metros en instalaciones profesionales |
| Distribución de Audio | Conexiones de audio analógico balanceado en sistemas de sonido profesional y megafonía |
| Redes de RF | Distribución de señales de radiofrecuencia en sistemas de comunicación inalámbrica |
Contenido del Paquete
📦 1x Bobina Cable Coaxial Belden 3079A 304m📄 Certificado de Especificaciones Técnicas🏷️ Etiqueta de Identificación con Código de Lote
Aplicaciones Recomendadas
🎥 Videovigilancia AnalógicaIdeal para backbone de sistemas CCTV con cámaras analógicas CVBS hasta 300m sin pérdida significativa de señal
📡 Instalaciones CATVDistribución de señales de TV por cable en edificios residenciales, hoteles y complejos comerciales
🎬 Estudios de ProducciónInterconexión de equipos broadcast profesionales con blindaje superior contra interferencias
📹 Sistemas HD-SDITransmisión de video digital HD-SDI y 3G-SDI en distancias cortas a medias en ambientes controlados
Preguntas Frecuentes
¿Cuál es la distancia máxima recomendada para transmisión de video CCTV analógico con este cable?
El cable Belden 3079A puede transmitir señales de video compuesto CVBS hasta 300 metros manteniendo calidad aceptable. Para distancias mayores se recomienda usar amplificadores de video o migrar a soluciones IP. La atenuación a 5 MHz (frecuencia típica de video compuesto) es aproximadamente 2.1 dB/100m.
¿Este cable es compatible con señales HD-SDI y 3G-SDI?
Sí, el Belden 3079A puede transportar señales HD-SDI (1.485 Gbps) hasta 100 metros y 3G-SDI (2.97 Gbps) hasta 50-70 metros dependiendo de la calidad de conectores y terminación. Para distancias mayores en SDI se recomienda cable Belden 1694A o similar especificado para HD/3G-SDI.
¿Requiere cable a tierra separado o el blindaje proporciona conexión a tierra adecuada?
El blindaje de trenza de cobre del cable coaxial proporciona retorno de señal y protección EMI, pero NO sustituye conductores de tierra de seguridad según NEC/NOM. En instalaciones profesionales se debe conectar el blindaje a tierra en UN solo extremo (típicamente en el DVR/receptor) para evitar loops de tierra que causan interferencia de 60Hz.
¿Cuál es la diferencia entre este cable y un RG-59 genérico?
El Belden 3079A es un cable tipo RG-59 premium con especificaciones controladas: impedancia garantizada 75Ω ±3Ω, conductor de cobre 100% (no CCA), blindaje de cobre estañado 95% mínimo y dieléctrico de polietileno espumado de baja pérdida. Cables RG-59 genéricos frecuentemente usan CCA (Copper Clad Aluminum), blindaje de 60-80% y materiales dieléctricos de menor calidad que aumentan atenuación y reducen distancia útil.
¿Puedo usar este cable para instalaciones exteriores?
El Belden 3079A tiene chaqueta de PVC estándar diseñada para ambientes interiores controlados. Para instalaciones exteriores expuestas a radiación UV, humedad y temperatura extrema se recomienda cable con chaqueta PE (polietileno) resistente a intemperie como Belden 1505A o instalar este cable dentro de ducto/conduit protegido.
¿Qué tipo de conectores debo usar para terminar este cable?
Para video CCTV se recomiendan conectores BNC de compresión o crimp para 75 Ohm compatible con cable de 6.1mm OD. Para aplicaciones CATV usar conectores tipo F de compresión. Marcas profesionales incluyen Amphenol, Kings, Canare y Belden. Evitar conectores twist-on que no proporcionan contacto confiable y aumentan pérdida de retorno (return loss).
