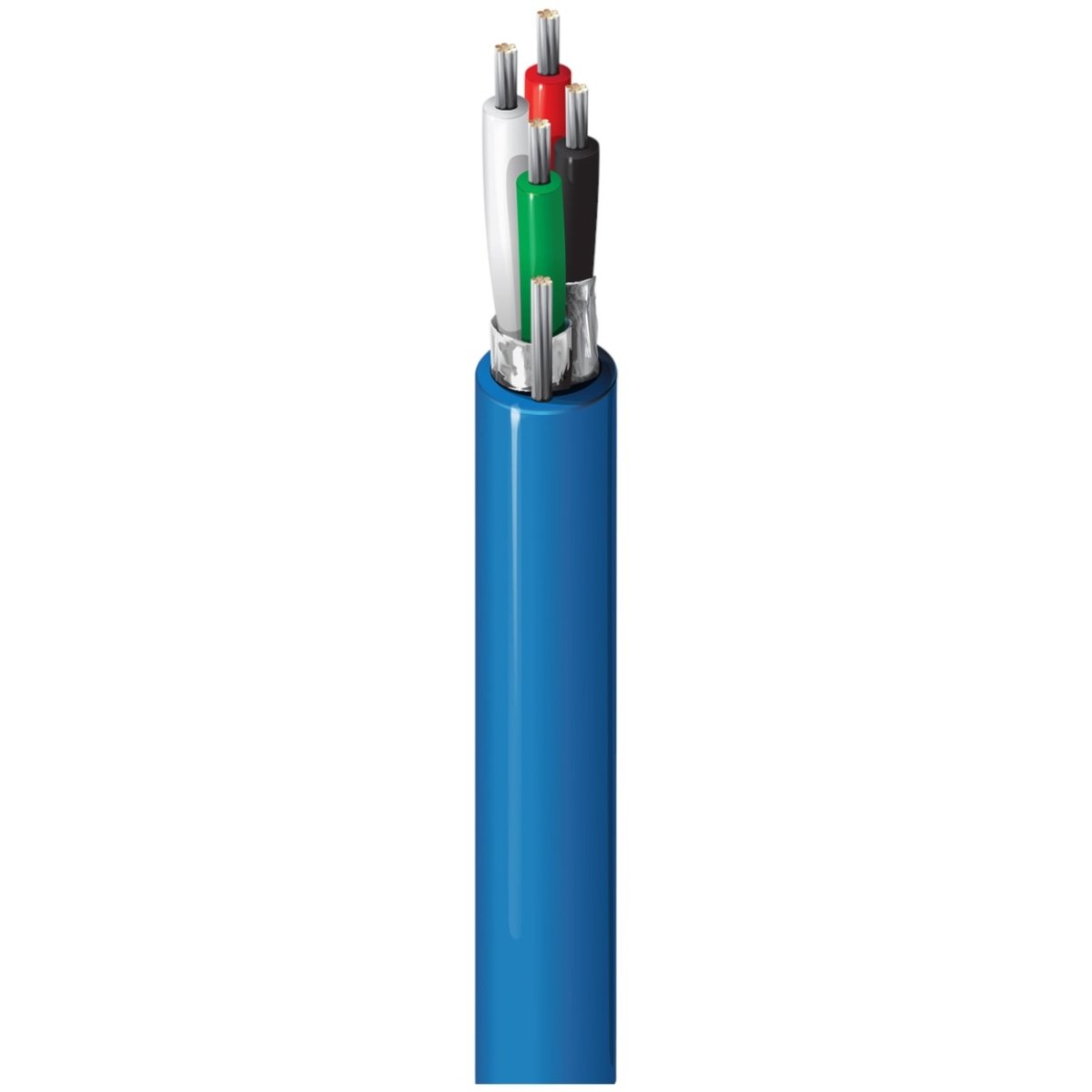

Bobina Cable de Seguridad y Audio 2 Pares 22 AWG Blindado · Flamarrest® · CMP Plenum
- SKU / Modelo: 1325A 0101000
- Marca: BELDEN
- Categoría: Cable de audio
- Código de barras: 612825111931
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Cable de Seguridad y Audio 2 Pares 22 AWG Blindado · Flamarrest® · CMP Plenum
El cable de seguridad, audio y control de 2 pares calibre 22 AWG está diseñado para aplicaciones profesionales en sistemas de sonido, intercomunicación y control de potencia limitada. Cuenta con conductores de cobre estañado trenzado, aislamiento Flamarrest® y blindaje individual por par con lámina de aluminio para mejorar la integridad de la señal y reducir interferencias.
Gracias a su certificación CMP (Plenum), este cable es apto para instalación en espacios de retorno de aire en edificios, cumpliendo con estrictas normas de seguridad contra incendios y baja emisión de humo según NFPA 262 (UL 910).
Características Principales
- Tipo de cable: Seguridad, audio y control.
- Número de pares: 2 pares.
- Calibre: 22 AWG.
- Material del conductor: Cobre estañado (TC).
- Construcción: 7 × 30 trenzado.
- Aislamiento: Flamarrest® (PVC).
- Blindaje: Lámina de aluminio individual por par.
- Clasificación: CMP (Plenum).
- Voltaje nominal: 300 V.
Aplicaciones
Este cable está diseñado para instalaciones profesionales donde se requiere transmisión confiable de señales de audio y control.
- Sistemas de sonido y audio profesional.
- Sistemas de intercomunicación.
- Sistemas de megafonía (PA).
- Sistemas de seguridad.
- Controles de potencia limitada.
Construcción del Cable
Conductor
| Número de pares | 2 |
| Calibre | 22 AWG |
| Construcción | 7 × 30 |
| Material | Cobre estañado (TC) |
Aislamiento
| Material | PVC Flamarrest® |
| Espesor nominal | 0.24 mm |
| Diámetro del aislamiento | 1.2 mm |
| Código de colores | Negro/Rojo – Blanco/Verde |
Blindaje
| Tipo de blindaje | Cinta de aluminio con drenaje |
| Cobertura | 100% |
| Drenaje | 24 AWG cobre estañado (7×32) |
| Configuración | Blindaje individual por par |
Chaqueta Exterior
| Material | PVC Flamarrest® |
| Espesor nominal | 0.36 mm |
| Diámetro total | 4.01 mm (0.158") |
Características Eléctricas
| Resistencia DC del conductor | 18.2 Ω / 1000 pies |
| Resistencia del blindaje | 15 Ω / 1000 pies |
| Capacitancia | 34 pF/pie (110 pF/m) |
| Corriente máxima | 4.8 A por conductor |
| Voltaje nominal | 300 V |
Características Mecánicas
- Temperatura de operación: 0 °C a +75 °C.
- Temperatura UL: 75 °C.
- Radio mínimo de curvatura: 40.1 mm.
- Tensión máxima de tracción: 14.2 kg.
- Peso aproximado: 19 lb / 1000 pies.
Certificaciones y Normativas
- CMP – Plenum.
- NFPA 262 (UL 910).
- FT6.
- IEC 60332-1-2.
- NEC Artículo 800.
- CE.
- RoHS.
- WEEE.
- UKCA.
Beneficios Clave
- Blindaje individual por par para mayor protección contra interferencias.
- Clasificación CMP ideal para espacios plenum.
- Excelente transmisión de señales de audio y control.
- Alta seguridad contra incendios y baja emisión de humo.
- Diseño profesional para sistemas de seguridad y audio.
Preguntas Frecuentes (FAQ)
-
¿Para qué tipo de instalaciones se utiliza este cable?
Se utiliza en sistemas de audio, intercomunicación, megafonía y seguridad. -
¿Qué significa la certificación CMP?
Indica que el cable puede instalarse en espacios plenum donde circula aire acondicionado o ventilación. -
¿El cable cuenta con protección contra interferencias?
Sí, cada par cuenta con blindaje individual de lámina de aluminio. -
¿Cuál es el voltaje máximo soportado?
Este cable soporta hasta 300 V.
