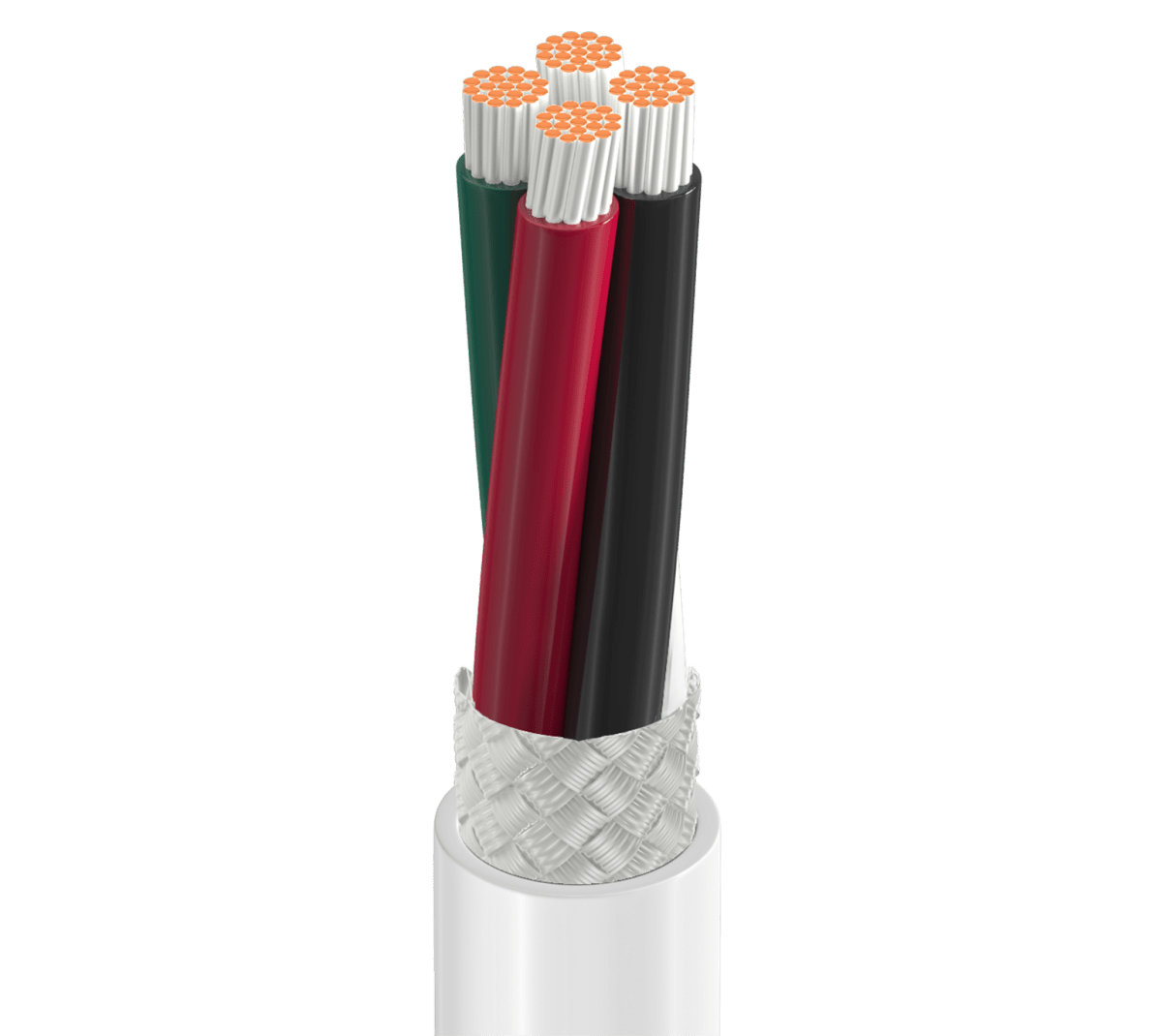

Bobina Cable Electrónico BELDEN 4 Conductores 16 AWG · PTFE · Blindaje Trenzado · Alta Temperatura MIL-W-16878/4 Tipo E 83352E 009100
- SKU / Modelo: 83352E 009100
- Marca: BELDEN
- Categoría: Cableado Eléctrico
- Código de barras: 612825204480
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Cable Electrónico BELDEN 4 Conductores 16 AWG · PTFE · Blindaje Trenzado · Alta Temperatura MIL-W-16878/4 Tipo E
El cable electrónico BELDEN de 4 conductores calibre 16 AWG está diseñado para aplicaciones de señal y control en entornos de temperatura extrema. Utiliza conductores de cobre plateado trenzado, aislamiento de PTFE (Teflón®) y un blindaje trenzado de cobre plateado que protege la señal contra interferencias electromagnéticas.
Cumple con la especificación militar MIL-W-16878/4 (Tipo E), lo que lo convierte en una solución confiable para aplicaciones electrónicas de alto rendimiento, sistemas industriales, instrumentación y control de voltaje en condiciones ambientales severas.
Principales Características
- Conductores: 4 conductores de cobre plateado.
- Calibre: 16 AWG.
- Aislamiento: PTFE (Teflón®).
- Blindaje: Trenza de cobre plateado con 85% de cobertura.
- Chaqueta exterior: Cinta de PTFE resistente a altas temperaturas.
- Voltaje nominal: 600 V.
- Diseñado para ambientes extremos.
Aplicaciones
Este cable está diseñado para sistemas electrónicos e industriales que operan en ambientes exigentes o con amplios rangos de temperatura.
- Equipos electrónicos industriales.
- Sistemas militares y aeroespaciales.
- Control de voltaje y señales analógicas.
- Instrumentación y automatización.
- Aplicaciones de alta temperatura.
- Sistemas eléctricos de precisión.
Construcción del Cable
Conductor
| Número de conductores | 4 |
| Calibre | 16 AWG |
| Varamiento | 19 × 29 |
| Material | Cobre plateado (SC) |
Aislamiento
| Material | PTFE (Politetrafluoroetileno) |
| Espesor nominal | 0.28 mm |
| Diámetro del aislamiento | 2.0 mm |
| Código de colores | Blanco, Negro, Rojo, Verde |
Blindaje
| Tipo | Trenza |
| Material | Cobre plateado |
| Cobertura | 85% |
Chaqueta Exterior
| Material | PTFE (Teflón®) |
| Espesor nominal | 0.28 mm |
| Diámetro exterior | 5.82 mm |
Características Eléctricas
| Resistencia DC del conductor | 4.4 Ω / 1000 pies |
| Capacitancia conductor-conductor | 99.1 pF/m |
| Capacitancia conductor-blindaje | 167 pF/m |
| Inductancia | 0.509 µH/m |
| Corriente máxima | 11 A por conductor |
Características Mecánicas
- Voltaje nominal: 600 V.
- Temperatura UL: 200 °C.
- Rango de operación: -65 °C a +200 °C.
- Radio mínimo de curvatura: 58.2 mm.
- Tensión máxima de tracción: 75.39 kg.
- Peso aproximado: 57 lb / 1000 pies.
Certificaciones y Cumplimiento
- MIL-W-16878/4 (Tipo E).
- NEMA HP3.
- RoHS II y WEEE.
- CE.
- UKCA.
- China RoHS.
- Euroclass CPR: Eca.
Beneficios Clave
- Diseñado para temperaturas extremas.
- Blindaje efectivo contra interferencias.
- Alta resistencia química y térmica.
- Conductor de cobre plateado de alta conductividad.
- Calidad profesional BELDEN para aplicaciones críticas.
Preguntas Frecuentes (FAQ)
-
¿Para qué tipo de entornos se utiliza?
Para aplicaciones industriales, aeroespaciales o electrónicas que requieren resistencia a temperaturas extremas. -
¿Qué ventaja tiene el aislamiento PTFE?
Ofrece alta resistencia térmica, química y eléctrica, ideal para ambientes exigentes. -
¿El cable está blindado?
Sí, cuenta con blindaje trenzado de cobre plateado con 85% de cobertura. -
¿Qué rango de temperatura soporta?
De -65 °C a +200 °C.
