Cable Industrial Ethernet BELDEN DataTuff® Cat6 Blindado · 23 AWG · CMX Exterior · PoE++ · 600 V

El BELDEN DataTuff® Cat6 Industrial Ethernet está diseñado para aplicaciones de red en entornos industriales, exteriores y ambientes hostiles. Este cable de alto desempeño incorpora 4 pares unidos de cobre sólido calibre 23 AWG, aislamiento de poliolefina y blindaje Beldfoil® que protege la transmisión de datos contra interferencias electromagnéticas.

Cuenta con doble chaqueta de PVC y certificación CMX para exteriores, lo que lo hace ideal para automatización industrial, IIoT, minería, sistemas de control, cámaras IP y dispositivos PoE. Además, soporta tecnologías PoE, PoE+ y PoE++ según el estándar IEEE 802.3bt.

---

Principales Características

• Categoría: Cat6 industrial.
• Conductores: 4 pares de cobre sólido 23 AWG.
• Pares enlazados para mayor estabilidad de señal.
• Blindaje: Beldfoil® (aluminio/poliéster) con cable de drenaje.
• Doble chaqueta PVC para mayor resistencia mecánica.
• Certificación CMX para instalación exterior.
• Soporte PoE / PoE+ / PoE++.
• Clasificación AWM 21047 hasta 600 V.

---

Aplicaciones

Este cable está diseñado para redes industriales y aplicaciones críticas donde se requiere alta resistencia ambiental y estabilidad de transmisión.

• Automatización industrial y fábricas inteligentes.
• IIoT (Industrial Internet of Things).
• Sistemas SCADA y control industrial.
• Cámaras IP y videovigilancia.
• Redes industriales en minería.
• Centros de control de motores.
• Ambientes con interferencia electromagnética.
• Instalaciones exteriores expuestas a clima extremo.

---

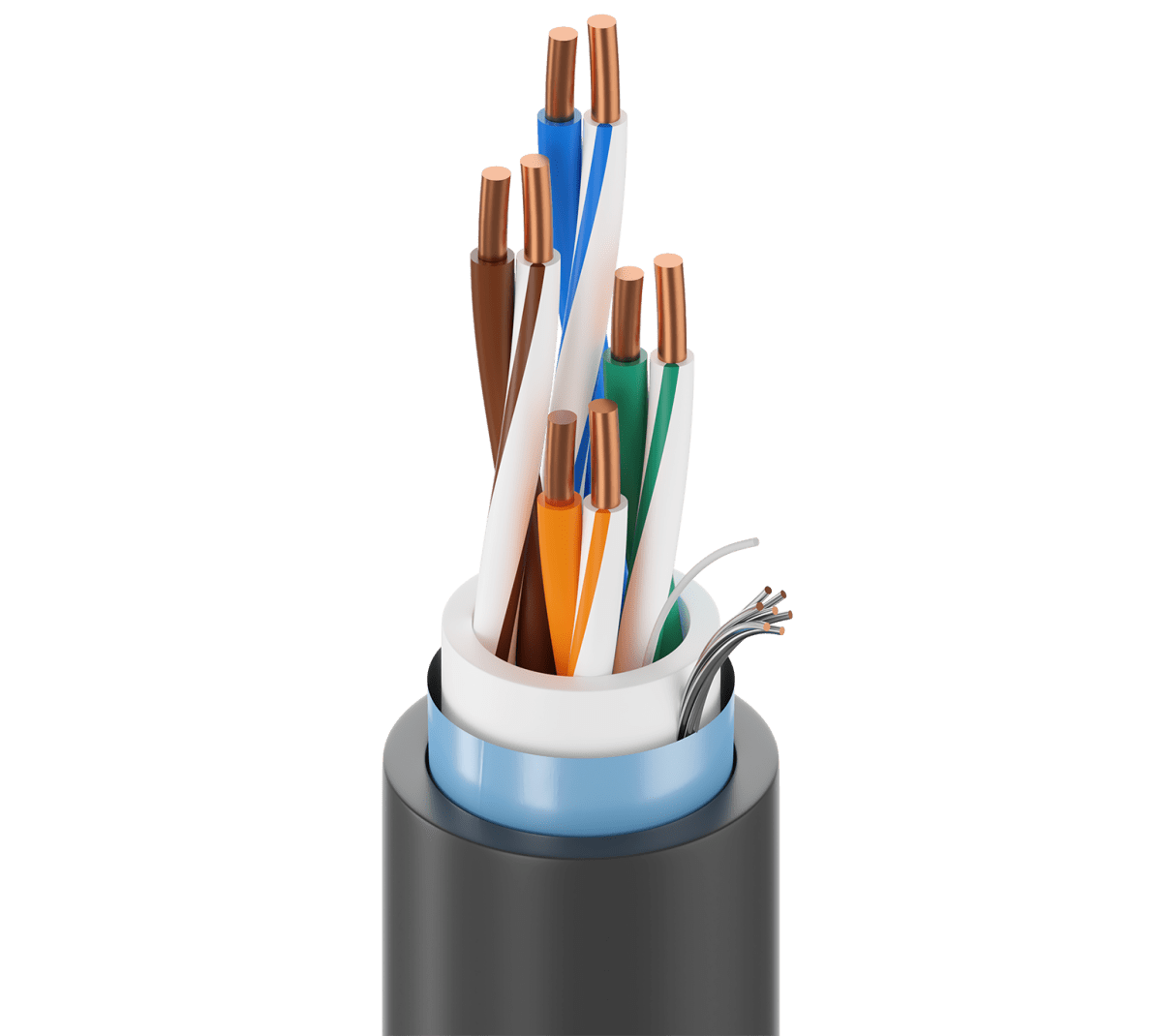

Construcción del Cable

Conductor

Tipo	4 pares
Calibre	23 AWG
Tipo de conductor	Sólido
Material	Cobre desnudo (BC)

Aislamiento

Material	Poliolefina (PO)
Código de colores	Blanco/Azul – Azul Blanco/Naranja – Naranja Blanco/Verde – Verde Blanco/Marrón – Marrón
Pares enlazados	Sí

Blindaje

Tipo	Cinta Beldfoil®
Material	Aluminio / Poliéster
Cobertura	100%
Cable de drenaje	24 AWG cobre estañado

Chaqueta

Chaqueta interior	PVC
Chaqueta exterior	PVC resistente a exteriores
Diámetro total	8.51 mm
Separador	X-Spline® patentado

---

Características Eléctricas

Resistencia DC	82 Ω/km
Impedancia característica	100 ± 15 Ω
Capacitancia máxima	330 pF/pie
Retardo máximo	537 ns / 100 m
Velocidad de propagación	72%
Frecuencia	Hasta 250 MHz

---

Características Mecánicas

• Voltaje UL: 300 V (CMR / CMX).
• Voltaje AWM: 600 V.
• Temperatura de operación: -40 °C a +90 °C.
• Temperatura de instalación: -25 °C a +75 °C.
• Temperatura de almacenamiento: -40 °C a +80 °C.
• Radio mínimo de curvatura: 51 mm.
• Tensión máxima de tracción: 18 kg.

---

Certificaciones y Normativas

• ANSI/TIA-568.2-D Categoría 6.
• ISO/IEC 11801-1.
• IEEE 802.3bt (PoE Tipo 1, 2, 3 y 4).
• CMR / CMX Exterior.
• UL 1666 Riser.
• FT4 / IEEE 1202.
• NEMA WC-66.
• CE, RoHS, REACH.
• UKCA.

---

Beneficios Clave

• Diseñado para ambientes industriales hostiles.
• Alta inmunidad al ruido electromagnético.
• Compatible con PoE de alta potencia.
• Apto para instalación exterior.
• Excelente rendimiento para redes industriales y IIoT.

---

Preguntas Frecuentes (FAQ)

• ¿Este cable se puede usar en exteriores?
  Sí, cuenta con certificación CMX Exterior y resistencia a luz solar.
• ¿Es compatible con PoE++?
  Sí, soporta IEEE 802.3bt Tipo 1, 2, 3 y 4.
• ¿Para qué tipo de entornos está diseñado?
  Para ambientes industriales, minería, fábricas, centros de control y sistemas IIoT.
• ¿Tiene blindaje contra interferencias?
  Sí, utiliza blindaje Beldfoil® de cobertura total.
