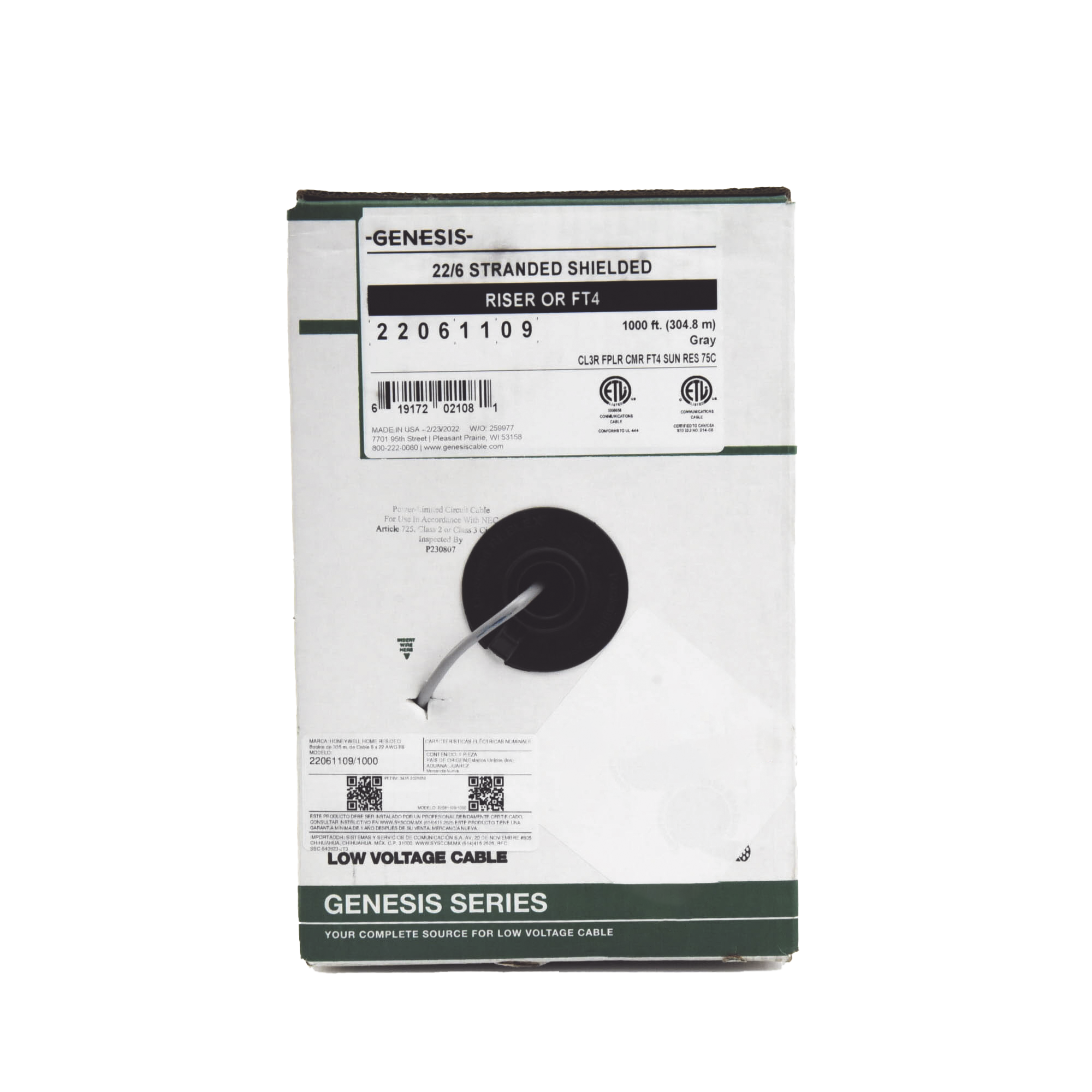

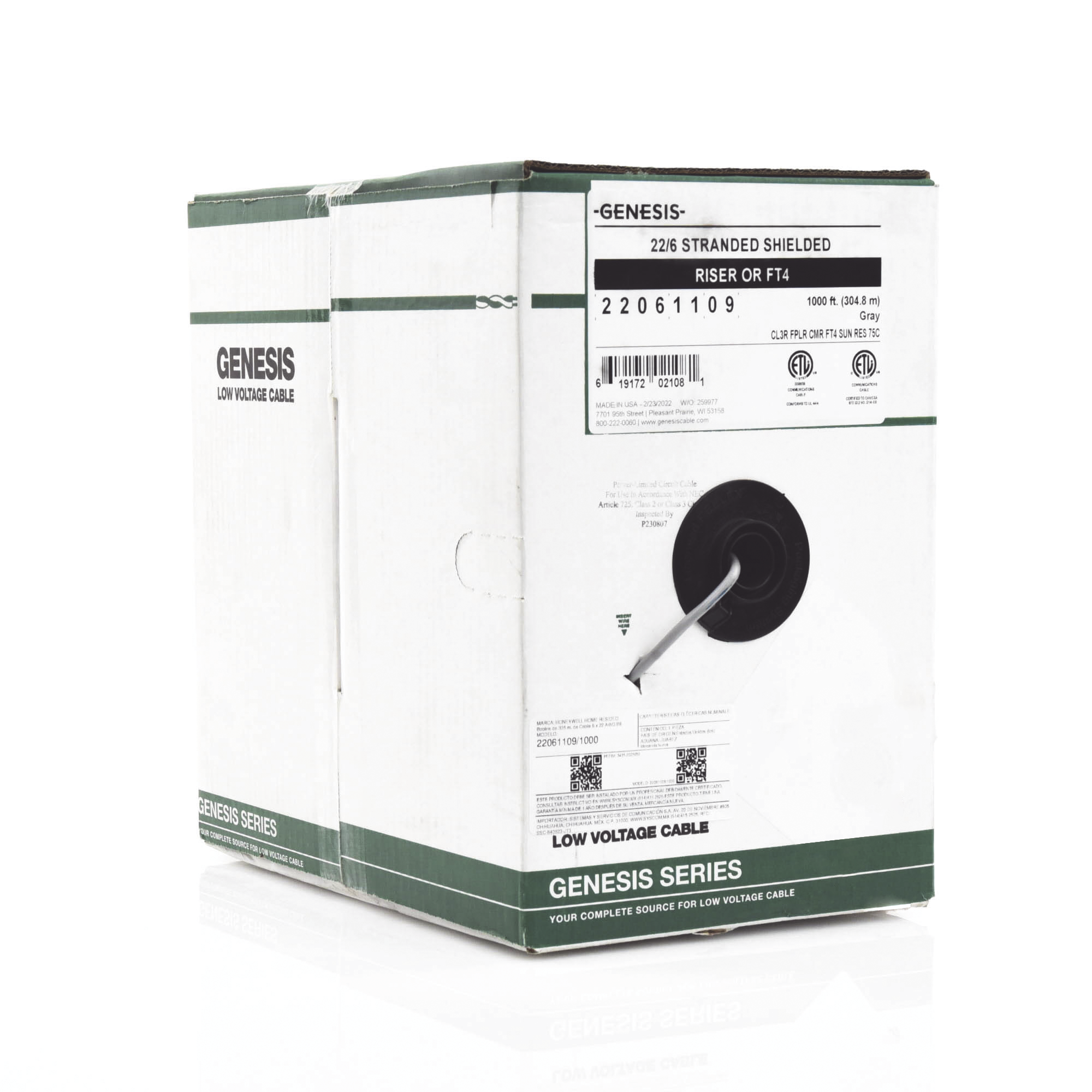

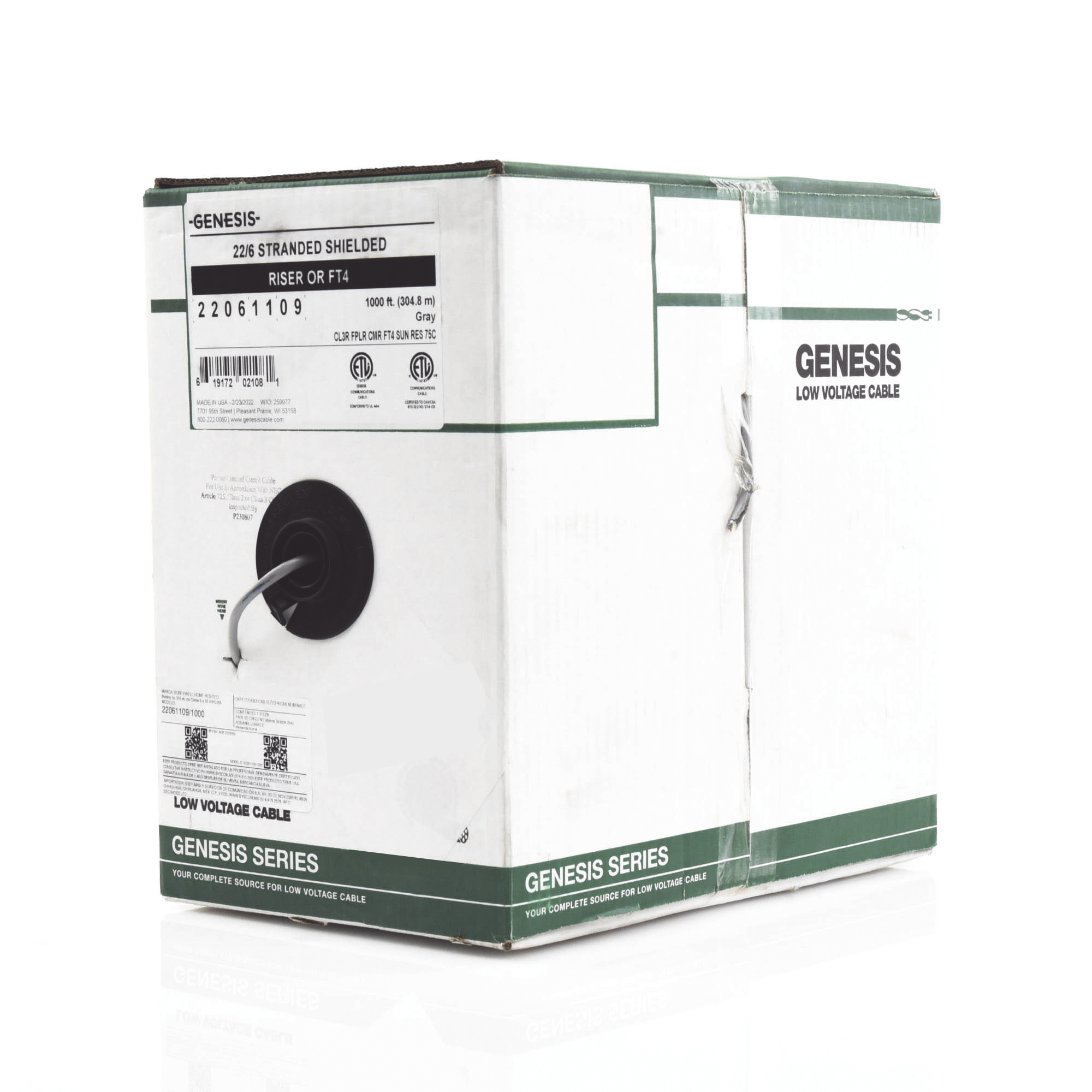

Bobina Cable Blindado 152m (500ft) 6x22 AWG Riser Gris Audio Seguridad Control Genesis 2206-5509
- SKU / Modelo: 2206-5509
- Marca: GENESIS
- Categoría: Cables para Control y Automatización
- Garantía: 1 año
Precio normal:
$ 3,289.99 MXN
Precio en oferta
$ 2,569.99MXN
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Bobina de 152 Metros (500 Pies) de Cable / 6 x 22 AWG BLINDADO / Riser / Color Gris / Para Aplicaciones de Audio, Seguridad y Control
Modelo 2206-5509 - Marca Genesis
152m (500ft)6x22 AWGBlindadoRiser (CMR)Color GrisAudio ProfesionalSistemas de SeguridadControl Industrial
La bobina Genesis 2206-5509 es un cable multiconductor blindado de 152 metros (500 pies) con 6 conductores calibre 22 AWG, diseñado para aplicaciones de audio profesional, sistemas de seguridad y automatización industrial que requieren protección contra interferencia electromagnética (EMI) hasta 100 MHz. Este cable cumple con clasificación Riser CMR según NEC, permitiendo instalación vertical entre pisos con velocidad de transmisión de hasta 1 Mbps en sistemas de control, temperatura de operación entre -20°C y 60°C, y blindaje de 85% mínimo que garantiza integridad de señal en entornos industriales con ruido eléctrico.

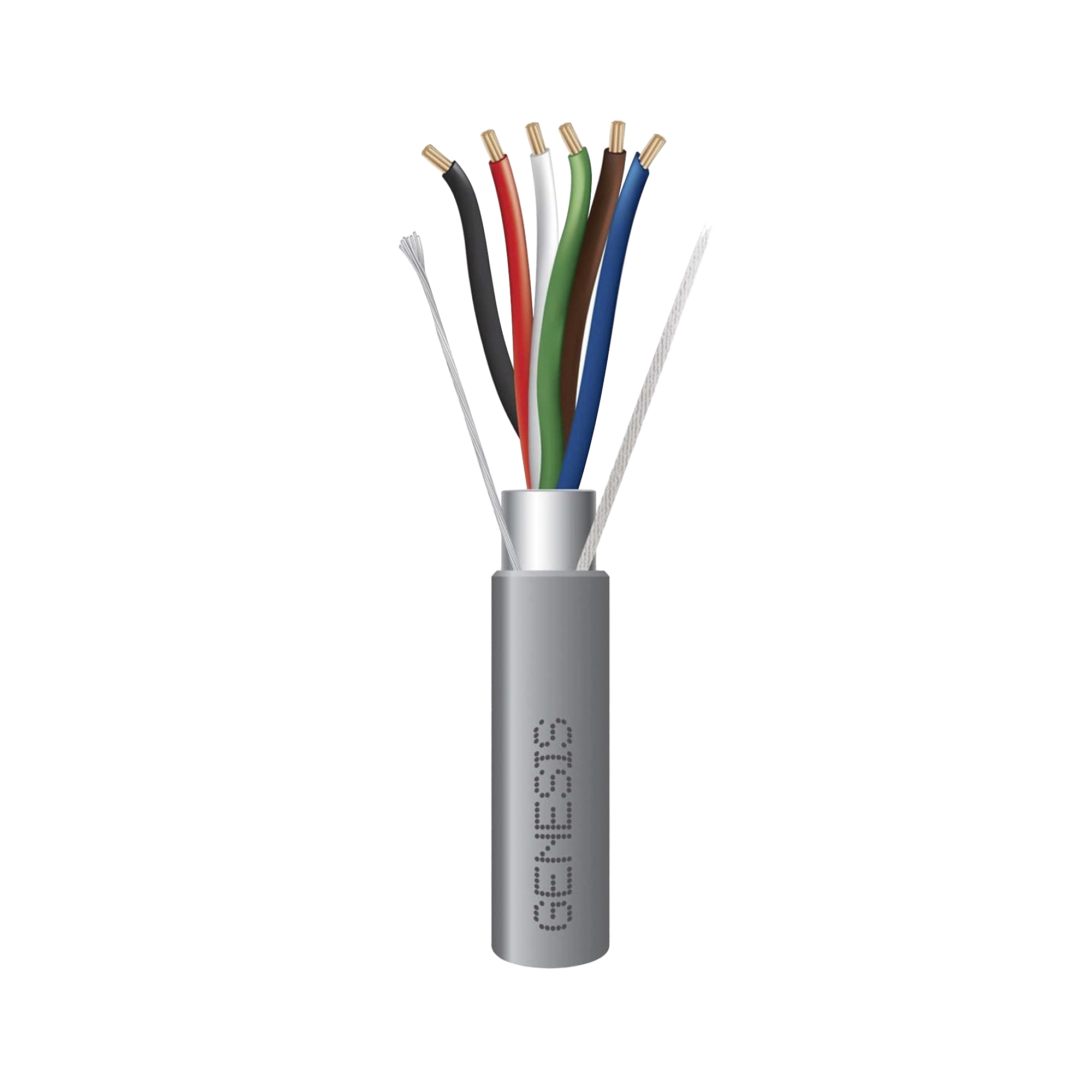

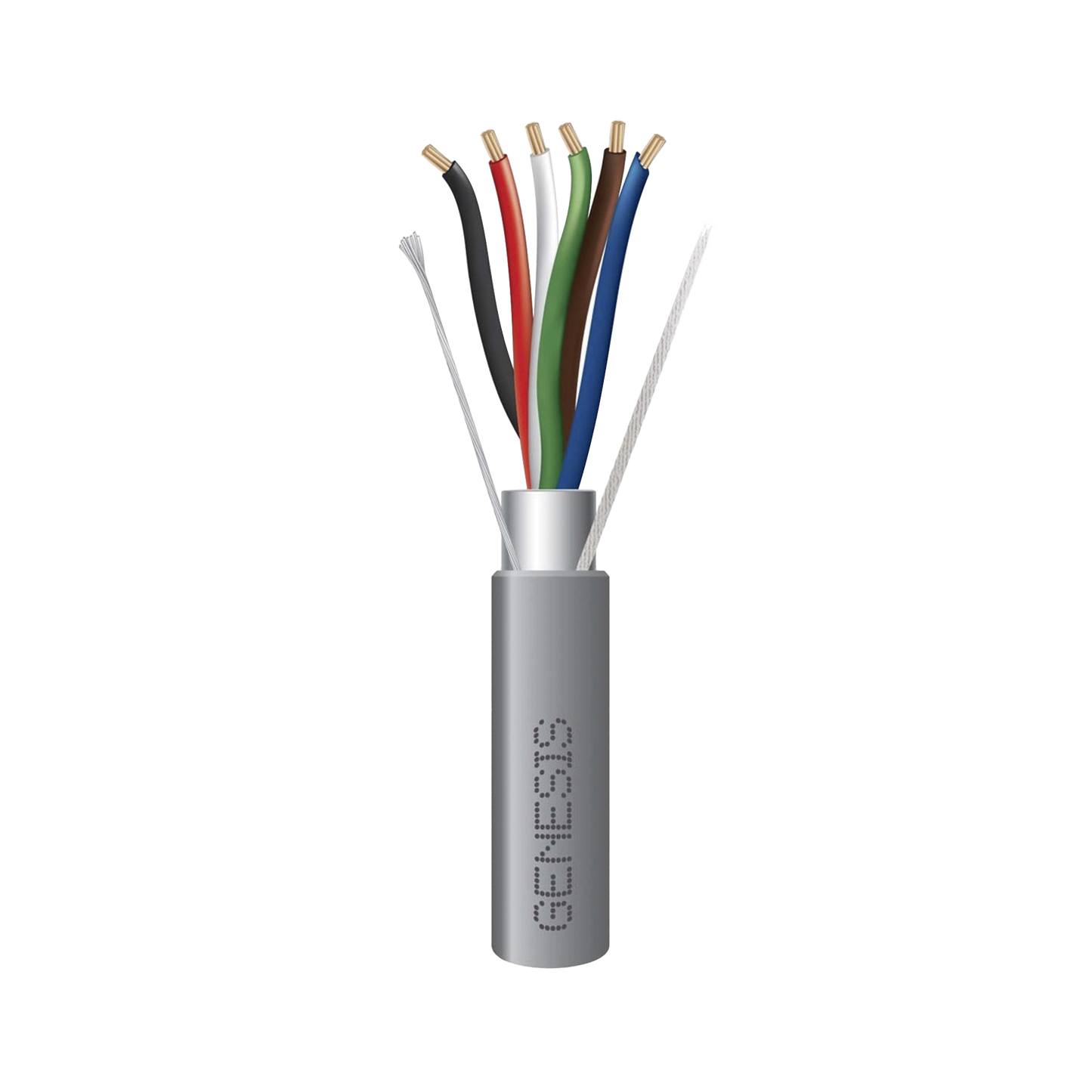

El cable blindado Genesis ofrece configuración de 6 conductores independientes calibre 22 AWG con aislamiento individual en polietileno, blindaje trenzado de aluminio/mylar que proporciona 360° de cobertura contra EMI/RFI, chaqueta exterior en PVC gris resistente a la abrasión, y construcción que cumple con estándares NEC CL2R/CMR para instalaciones en plenum vertical. Esta bobina de 152 metros es ideal para interconexión de equipos de audio en sistemas de megafonía, cableado de paneles de alarma a dispositivos de detección, sistemas de control de acceso multizona, automatización HVAC, y aplicaciones industriales donde se requiere alta inmunidad al ruido eléctrico.
Diseñado para instaladores profesionales y integradores de sistemas, el cable Genesis 2206-5509 facilita proyectos de mediana escala con longitud suficiente para instalaciones comerciales, reduciendo puntos de empalme y mejorando confiabilidad del sistema. El blindaje integral protege señales de bajo voltaje contra interferencia de líneas de potencia AC, motores eléctricos, variadores de frecuencia y equipos de radiofrecuencia, manteniendo claridad en audio y precisión en señales de control.
Beneficios Principales
- Blindaje de alta cobertura 85% mínimo con trenza aluminio/mylar que elimina interferencia electromagnética y radiofrecuencia, garantizando transmisión limpia de señales de audio y control en ambientes industriales ruidosos
- Configuración 6x22 AWG que proporciona múltiples canales independientes para sistemas complejos de audio, seguridad o control, reduciendo necesidad de múltiples cables y simplificando instalación
- Clasificación Riser CMR cumpliendo NEC 760, 800 y 820 para instalaciones verticales entre pisos en edificios comerciales e industriales, con retardante de llama y baja emisión de humo
- Bobina de 152 metros (500 pies) que cubre instalaciones de mediana escala sin empalmes intermedios, reduciendo puntos de falla y mantenimiento
- Construcción robusta con chaqueta PVC gris resistente a abrasión, químicos y temperatura -20°C a 60°C, ideal para ambientes industriales y comerciales exigentes
- Calibre 22 AWG que balancea flexibilidad para instalación en ductos y capacidad de corriente hasta 0.92A por conductor según NEC, adecuado para alimentación de sensores y dispositivos de bajo voltaje
- Código de color de conductores que facilita identificación durante instalación y troubleshooting, acelerando tiempo de puesta en marcha
- Compatible con sistemas de audio balanceado, paneles de alarma contra incendio, control de iluminación DMX512, intercomunicación, y automatización BACnet/Modbus
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Modelo | Genesis 2206-5509 |
| Longitud Total | 152 metros (500 pies) |
| Cantidad de Conductores | 6 conductores independientes |
| Calibre AWG | 22 AWG (0.644 mm²) |
| Tipo de Cable | Multiconductor blindado |
| Blindaje | Trenza aluminio/mylar 85% mínimo |
| Material Conductor | Cobre estañado |
| Aislamiento Conductor | Polietileno (PE) codificado por color |
| Chaqueta Exterior | PVC (Cloruro de Polivinilo) |
| Color Chaqueta | Gris |
| Clasificación NEC | CMR (Communications Riser) |
| Aplicaciones Certificadas | CL2R, FPL (Fire Protective Signaling) |
| Característica Eléctrica | Valor |
|---|---|
| Impedancia Característica | 120 Ohm ±20Ohm @ 1 kHz |
| Resistencia DC | 16.5 Ohm/1000ft (54.1 Ohm/km) @ 20°C |
| Capacitancia Conductor-Conductor | 34 pF/ft típico (111 pF/m) |
| Voltaje Nominal | 300V |
| Corriente Máxima por Conductor | 0.92A @ 30°C ambiente (NEC) |
| Velocidad de Propagación | 65% típico |
| Atenuación @ 1 kHz | 0.5 dB/100m típico |
| Frecuencia de Operación | DC a 100 MHz |
| Característica Mecánica/Ambiental | Valor |
|---|---|
| Temperatura de Operación | -20°C a 60°C |
| Temperatura de Instalación | 0°C a 50°C |
| Radio de Curvatura Mínimo | 10x diámetro exterior (aprox. 65mm) |
| Diámetro Exterior Aprox. | 6.5mm |
| Peso Aprox. | 32 kg/km |
| Clasificación de Llama | UL VW-1, CSA FT4 |
| Cumplimiento Normativo | NEC Articles 725, 760, 800, 820; UL 1424, UL 1666 |
| Certificaciones | UL Listed, CSA, RoHS compliant |
Contenido del Paquete
📦 1x Bobina Cable 152m (500ft)🔧 Cable 6x22 AWG Blindado📋 Código Conductores Identificados🎯 Chaqueta PVC Gris CMR🛡️ Blindaje Aluminio/Mylar📄 Especificaciones Técnicas
Aplicaciones Recomendadas
🔊 Sistemas de Audio ProfesionalInterconexión de equipos de audio balanceado, megafonía, sistemas de evacuación por voz, distribución de señales de micrófono y línea en estudios, auditorios y espacios comerciales
🚨 Sistemas de Alarma y DetecciónCableado de paneles de alarma contra incendio, sistemas de detección de intrusos, conexión de sensores PIR, contactos magnéticos, detectores de humo y estaciones manuales
🎛️ Control y Automatización IndustrialInterconexión de PLCs, sensores industriales, sistemas BACnet, Modbus RTU/RS485, control de HVAC, iluminación DMX512, y automatización de edificios
🚪 Control de Acceso y SeguridadConexión de lectoras de proximidad, cerraduras electromagnéticas, botones de salida, paneles de control de acceso multizona, y sistemas de intercomunicación
📹 Videovigilancia HíbridaTransmisión de señales de control PTZ RS485, alimentación de cámaras y dispositivos, interconexión de teclados, matrices de video y sistemas de monitoreo
🏢 Instalaciones Comerciales e IndustrialesCableado estructurado en ambientes con alta interferencia electromagnética, plantas industriales con VFDs, hospitales, laboratorios, centros de datos y telecomunicaciones
Productos Complementarios
Conectores y TerminalesConectores XLR/TRS para audio profesional, bloques de terminales para paneles de alarma, conectores DB9/RJ45 para control RS485, y herramientas de ponchado
Canalización y ProtecciónConduit metálico EMT, tubería PVC, canaletas, ductos tipo Panduit, cajas de conexión NEMA 1/4/4X, y accesorios de montaje para instalación profesional
Herramientas de InstalaciónPeladoras de cable multiconductor, crimpadoras para terminales, multímetros con medición de continuidad, probadores de blindaje, etiquetadoras y organizadores de cable
Fuentes de AlimentaciónFuentes reguladas 12V/24V DC para sistemas de control, transformadores para audio, supresores de transientes, y sistemas UPS para respaldo de paneles críticos
Preguntas Frecuentes
¿Este cable es adecuado para sistemas de audio balanceado profesional?
Sí, el Genesis 2206-5509 es ideal para audio balanceado. El blindaje de alta cobertura elimina ruido e interferencia, la impedancia de 120Ω es adecuada para señales de audio de baja impedancia, y la baja capacitancia (34 pF/ft) preserva la respuesta de frecuencia. Es compatible con conexiones XLR, TRS y sistemas de megafonía/evacuación por voz según NFPA 72.
¿Puedo usar este cable en instalaciones verticales entre pisos?
Absolutamente. La clasificación CMR (Communications Riser) cumple NEC para instalaciones verticales en ductos o espacios shaft entre pisos. El cable tiene retardante de llama UL VW-1 y CSA FT4, cumpliendo requisitos de seguridad contra incendio para edificios comerciales. No requiere conduit metálico adicional en la mayoría de aplicaciones CMR.
¿Cómo debo conectar el blindaje para máxima efectividad?
Para aplicaciones de audio y control, conecte el blindaje a tierra solo en UN extremo (generalmente en el equipo fuente/panel) para evitar loops de tierra que introducen ruido de 60 Hz. En sistemas RS485/Modbus, algunos fabricantes recomiendan tierra en ambos extremos. Use conexión de 360° con conectores metálicos apropiados. Nunca deje el blindaje flotando sin conexión.
¿Qué distancia máxima puedo cubrir para sistemas de control RS485/Modbus?
Para RS485/Modbus RTU a 9600 bps puede alcanzar hasta 1200 metros usando dos conductores del cable con el blindaje como referencia. A velocidades mayores (115200 bps) la distancia se reduce a 300-500 metros. El blindaje es crítico en ambientes industriales para mantener integridad de datos. Use resistencias de terminación de 120Ω en ambos extremos del bus.
¿Puedo usar conductores individuales para alimentación de dispositivos?
Sí, cada conductor 22 AWG soporta hasta 0.92A según NEC a 30°C, suficiente para alimentar sensores, detectores de humo (típicamente 50-200 mA), lectoras de acceso, y dispositivos de bajo voltaje. Para mayor corriente, paralele múltiples conductores. Calcule caída de voltaje: a 12V DC, 0.5A, 100 metros, caída es 1.7V (16.5Ω/1000ft x 328ft x 0.5A). Use conductores separados para señal y alimentación.
¿Este cable es compatible con sistemas de alarma contra incendio certificados?
Sí, el Genesis 2206-5509 cumple clasificación FPL (Fire Protective Signaling) y CMR, haciéndolo apto para circuitos de dispositivos iniciadores (IDC) y de aparatos de notificación (NAC) según NFPA 72. La clasificación Riser permite instalación vertical. Verifique que su AHJ (Authority Having Jurisdiction) acepte cable blindado; algunos requieren FPLR específico para ciertas zonas.
¿Qué ventajas ofrece el blindaje en instalaciones industriales?
En entornos industriales con VFDs, motores, soldadoras y equipos de alta potencia, el blindaje de 85% del Genesis 2206-5509 proporciona hasta 40 dB de atenuación de EMI/RFI, previniendo falsas alarmas en sistemas de seguridad, corrupción de datos en control, y ruido en audio. El blindaje trenzado ofrece protección superior a cables sin blindaje en frecuencias de 100 kHz a 100 MHz típicas de fuentes de interferencia industrial.
¿Cuál es la vida útil esperada de este cable en instalaciones permanentes?
Con instalación profesional dentro de los parámetros de temperatura (-20°C a 60°C) y radio de curvatura mínimo, el cable Genesis tiene vida útil de 20-30 años en instalaciones interiores protegidas. La chaqueta PVC resiste abrasión, químicos comunes y UV moderado. Inspeccione periódicamente conexiones y continuidad del blindaje. En ambientes exteriores o exposición directa a intemperie, use conduit o seleccione cable con clasificación OSP (Outside Plant).
