Bobina Cable Audio Seguridad 305m (1000ft) 4x22 AWG Blindado Riser Blanco Genesis 2204-1101
- SKU / Modelo: 2204-1101
- Marca: GENESIS
- Categoría: Cables de Control y Automatización
- Garantía: 1 año
Precio normal:
$ 4,227.99 MXN
Precio en oferta
$ 3,302.99MXN
Envío calculado al finalizar la compra.
44 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

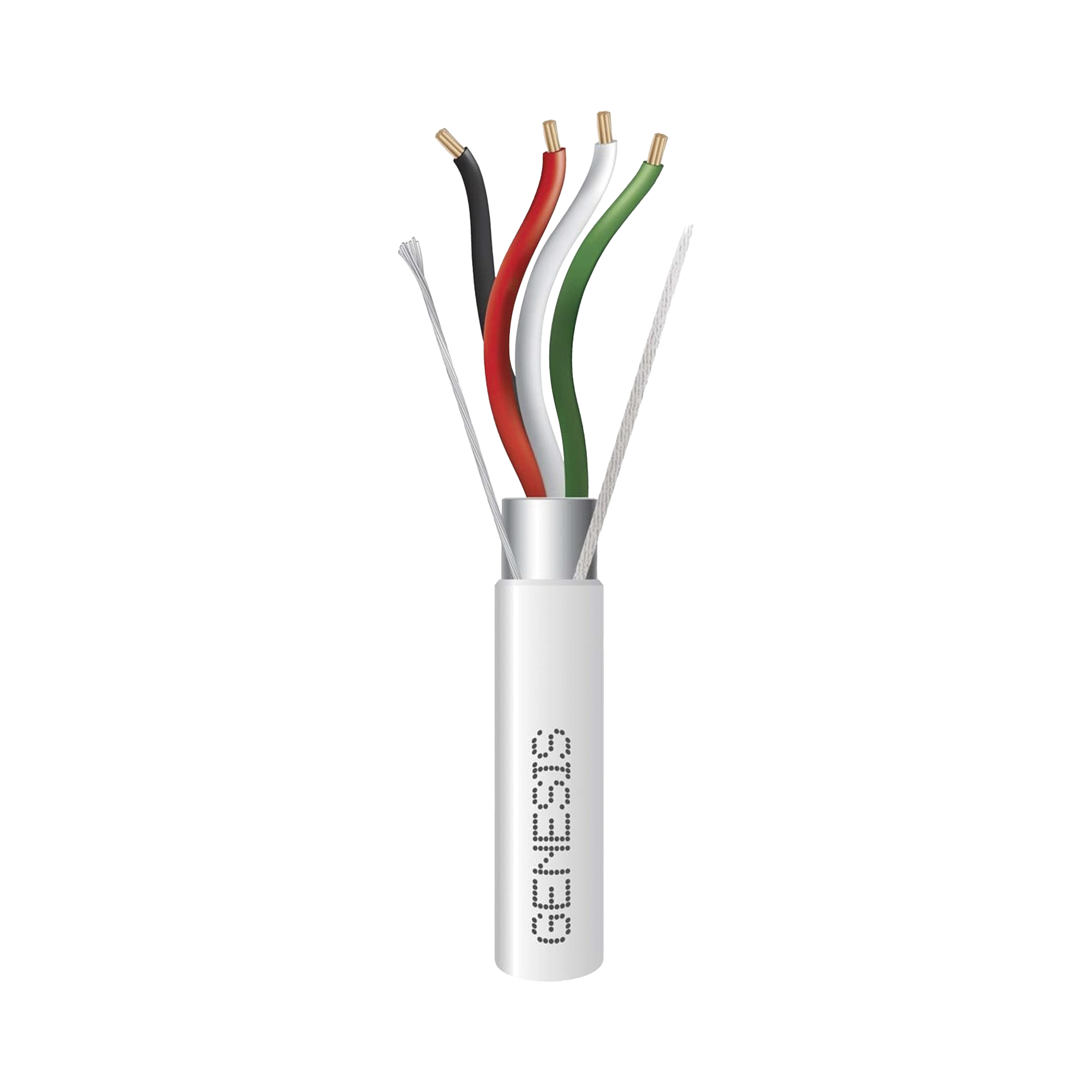

Bobina de 305 Metros (1000 Pies) de Cable 4 x 22 AWG BLINDADO / RISER / Color Blanco / Para Aplicaciones de Audio, Seguridad y Control
Modelo Genesis 2204-1101 | Cable Profesional Multipar Blindado
305m (1000ft)4x22 AWGBlindadoRiser CMRColor BlancoAudio y Seguridad
La bobina Genesis 2204-1101 es un cable multipar de 4 conductores calibre 22 AWG (0.64 mm²) blindado para instalaciones profesionales de audio, seguridad y control con longitud de 305 metros según estándar TIA/EIA-568. Su blindaje de aluminio con mylar proporciona protección contra interferencias electromagnéticas (EMI) y ruido eléctrico hasta 95% de efectividad, certificado para ambientes Riser (CMR) según NEC NFPA 70 artículo 725 para instalaciones verticales entre pisos en edificios comerciales y residenciales.
Este cable multipar está diseñado específicamente para sistemas de audio profesional de bajo voltaje, control de acceso de 4 hilos, integraciones de automatización residencial, intercomunicación, megafonía y distribución de señales balanceadas en instalaciones donde se requiere protección contra interferencias. La construcción blindada asegura integridad de señal en tendidos hasta 300 metros con atenuación menor a 6 dB/100m a 1 MHz, ideal para instaladores profesionales que buscan calidad certificada en cableado estructurado.
Beneficios Principales
- Blindaje de aluminio/mylar que protege contra interferencias electromagnéticas (EMI) y crosstalk en instalaciones cercanas a equipos eléctricos o líneas de alta tensión
- Certificación Riser CMR para instalaciones verticales seguras cumpliendo con código eléctrico nacional NEC NFPA 70
- 4 conductores independientes calibre 22 AWG (0.64 mm² / 0.33 mm diámetro) que permiten configuraciones balanceadas o múltiples circuitos independientes
- Longitud estándar de 305 metros (1000 pies) en bobina compacta que facilita el transporte y manejo en obra
- Chaqueta exterior PVC blanca resistente a abrasión, químicos y rayos UV para instalaciones interiores de larga vida útil
- Conductores de cobre estañado que mejoran resistencia a corrosión y facilitan terminaciones de calidad profesional
- Bajo nivel de humo y propagación de flama según UL 1666 para seguridad en edificaciones habitadas
- Compatible con sistemas de audio balanceado, control de acceso 4 hilos, automatización y megafonía en un solo cable
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Longitud Total | 305 metros (1000 pies) |
| Número de Conductores | 4 conductores |
| Calibre AWG | 22 AWG (0.64 mm² / 0.33 mm diámetro) |
| Material Conductor | Cobre estañado (tinned copper) |
| Tipo de Blindaje | Aluminio/Mylar foil shield (95% cobertura) |
| Conductor de Drenaje | Sí, calibre 24 AWG |
| Chaqueta Exterior | PVC blanco |
| Diámetro Exterior Aprox. | 6.5 mm |
| Certificación Ignífuga | Riser CMR (NEC NFPA 70 Art. 725) |
| Propiedad Eléctrica | Valor |
|---|---|
| Resistencia DC (20°C) | 53.5 Ω/1000 ft (175.5 Ω/km) |
| Capacitancia Conductor a Conductor | 16 pF/ft típico (52 pF/m) |
| Impedancia Característica | 100 Ω ±15% (balanceado) |
| Voltaje Máximo Operación | 150V DC / 105V AC |
| Temperatura de Operación | -20°C a +75°C |
| Temperatura de Instalación | 0°C a +50°C |
| Cumplimiento Normativo | Estándar |
|---|---|
| Certificación Seguridad | UL Listed Type CMR (E468279) |
| Prueba de Flama Vertical | UL 1666 Riser Test |
| RoHS | Cumple directiva europea 2011/65/EU |
| Código Eléctrico | NEC NFPA 70 Artículo 725 |
Contenido del Paquete
📦 1x Bobina 305m Cable 4x22 AWG Blindado Genesis 2204-1101
Aplicaciones Recomendadas
🔊 Sistemas de Audio ProfesionalDistribución de señales balanceadas para micrófonos, altavoces y equipos de megafonía en instalaciones comerciales y auditorios
🔐 Control de AccesoConexión de lectoras, teclados, chapas electromagnéticas y controladores en sistemas de acceso 4 hilos con alimentación y datos
🏢 Automatización de EdificiosIntegración de sensores, actuadores, termostatos y dispositivos de control en sistemas BMS y domótica residencial
📢 IntercomunicaciónInstalación de sistemas de interfón, videoporteros y comunicación bidireccional entre estaciones remotas en edificios
🚨 Sistemas de AlarmaCableado de zonas de detección, sensores perimetrales y módulos de expansión en paneles de alarma y seguridad
🎚️ Control de IluminaciónConexión de controladores DMX512, dimmer analógicos y sistemas de iluminación arquitectónica de bajo voltaje
Preguntas Frecuentes
¿Puedo instalar este cable en ductos verticales entre pisos?
Sí, este cable cuenta con certificación Riser CMR según UL 1666 y cumple con NEC NFPA 70 artículo 725, lo que lo autoriza para instalaciones verticales en ductos, shafts y espacios entre pisos en edificios comerciales y residenciales. Para instalaciones en plenos de aire (espacios de retorno de aire acondicionado) se requiere cable con certificación Plenum CMP.
¿Cómo se conecta correctamente el blindaje en este cable?
El cable incluye un conductor de drenaje (drain wire) calibre 24 AWG adherido al blindaje de aluminio/mylar. Para instalaciones profesionales, conecte el conductor de drenaje a tierra física únicamente en UN extremo (preferiblemente en el equipo receptor o panel principal) para evitar loops de tierra que introducen ruido. Nunca conecte el blindaje en ambos extremos en sistemas de audio o control.
¿Qué distancia máxima puedo cubrir con este cable para sistemas de audio?
Para señales de audio balanceadas de línea (+4 dBu), este cable soporta distancias hasta 300 metros con pérdida aceptable menor a 6 dB. Para señales de micrófono de baja impedancia (150-600 Ω), se recomienda no exceder 150 metros para mantener relación señal/ruido óptima. En sistemas de control de acceso o datos seriales RS-485, puede alcanzar hasta 1200 metros dependiendo del protocolo y velocidad de transmisión.
¿Este cable sirve para cámaras de seguridad o videovigilancia?
No es la aplicación recomendada. Este cable está diseñado para audio, control y señales de baja frecuencia. Para cámaras analógicas CCTV se requiere cable coaxial RG59 o RG6. Para cámaras IP se necesita cable UTP Cat5e o superior. Sin embargo, puede usarse para alimentación auxiliar 12V DC de cámaras, transmisión de datos seriales RS-485 para control PTZ, o conexión de audio en cámaras con micrófono.
¿Se puede instalar en exteriores o áreas húmedas?
No, este cable tiene certificación Riser CMR para instalaciones interiores secas según NEC. Para instalaciones en exteriores se requiere cable con chaqueta de polietileno (PE) resistente a rayos UV, humedad y temperatura, con relleno gelatinoso antiguo agua. Para áreas húmedas interiores o enterramiento directo busque cables con certificación "Direct Burial" o "Outdoor Rated".
¿Qué herramientas necesito para trabajar con este cable blindado?
Requiere: pelacables ajustable para no dañar conductores 22 AWG, tijeras o cutter para cortar blindaje de aluminio/mylar, pinzas de punta para separar conductor de drenaje, ponchadora para terminales tipo fork o ring si usa conexiones atornilladas, o soldador de estaño para terminaciones profesionales. Para etiquetado use impresora térmica o marcador permanente resistente a solventes.
📎 Descargas:📄 Ficha Técnica
