Bobina de 305 Metros (1000 Pies) de Cable 6 x 22 AWG / Blindado / Plenum de Color Gris / Aplicaciones de Audio, Seguridad y Control
Modelo Genesis 3206-1109 | Cable profesional multiconductor blindado para instalaciones comerciales e industriales
305m (1000ft)6 Conductores 22 AWGBlindadoPlenum CMPColor GrisMulti-Aplicación

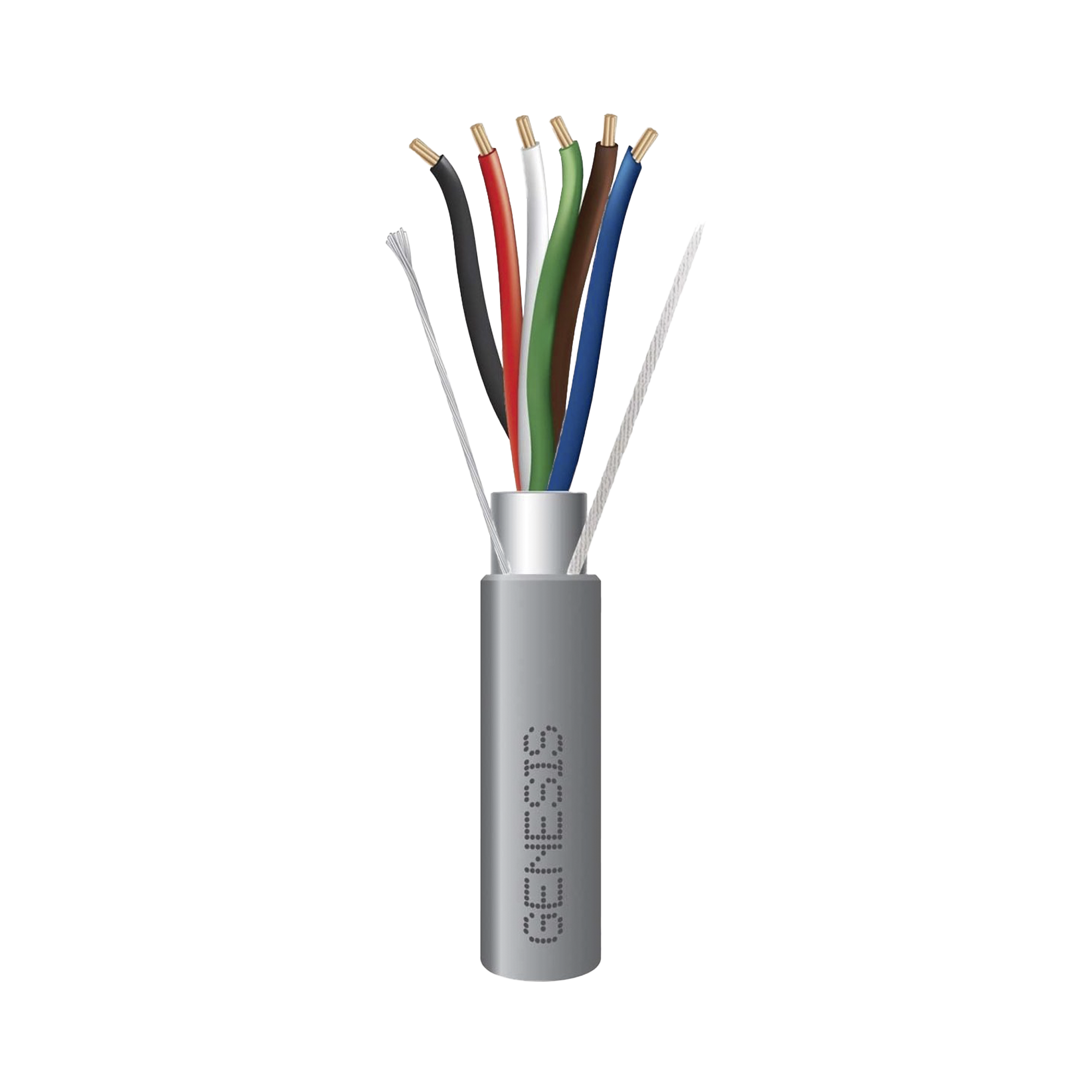

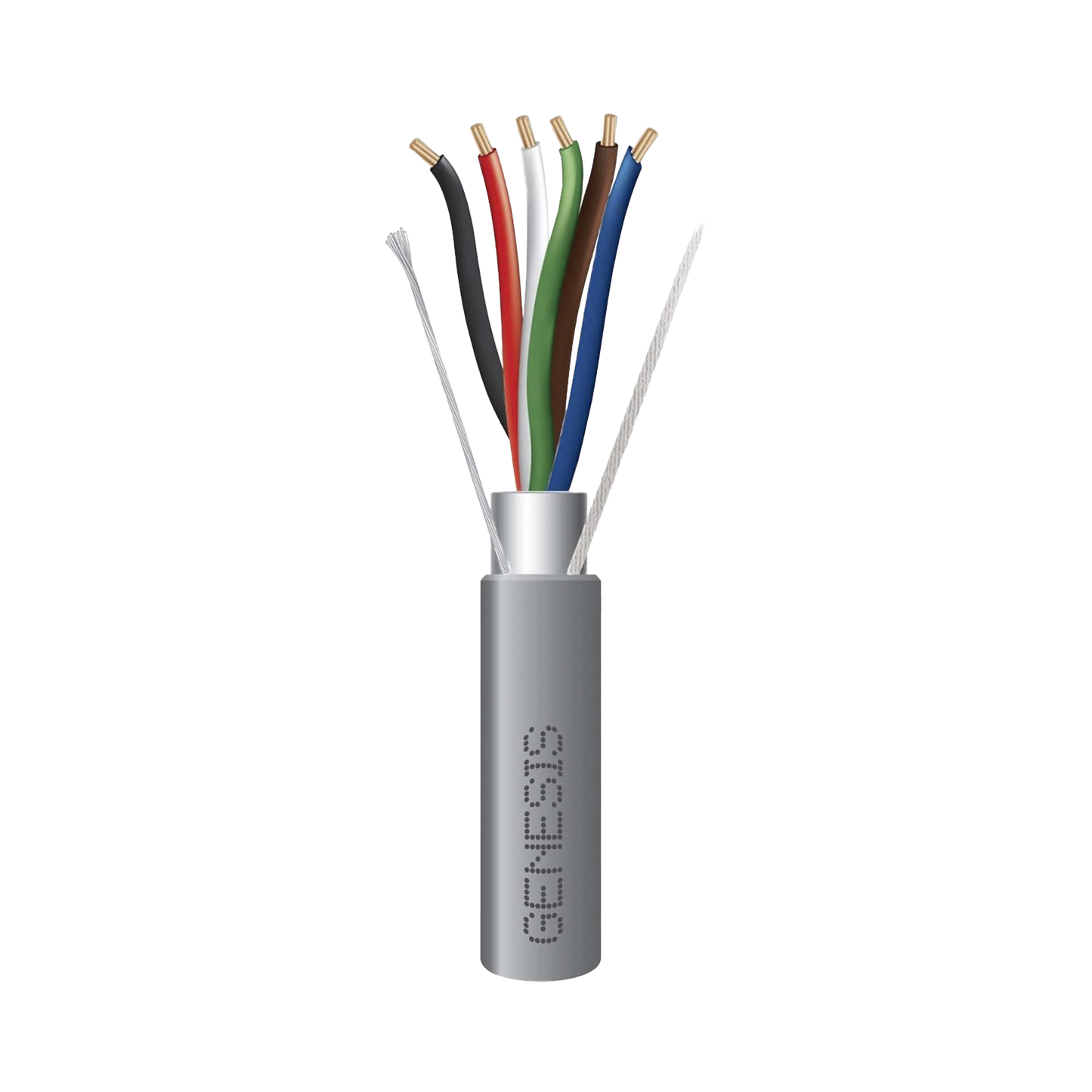

La bobina de cable blindado Genesis 3206-1109 es un cable multiconductor de 6 hilos calibre 22 AWG (0.326 mm²) con blindaje de protección electromagnética y clasificación Plenum CMP, diseñado específicamente para instalaciones de audio profesional, sistemas de seguridad, control de acceso y automatización industrial. Con una longitud de 305 metros (1000 pies), este cable cumple con las normativas NEC para instalaciones en ductos de aire y espacios de plenum según UL 13 y NFPA 70, garantizando baja emisión de humo y retardante a flamas. El blindaje de aluminio-poliéster proporciona protección superior contra interferencias electromagnéticas (EMI) y radiofrecuencia (RFI), manteniendo la integridad de la señal en entornos con alto ruido eléctrico hasta 300V nominales.
Este cable multiconductor blindado es ideal para interconexión de equipos de audio profesional en estudios de grabación, instalación de sistemas de control de acceso con múltiples lectores y sensores, cableado de sistemas de alarma con zonas múltiples, y redes de automatización industrial donde se requiere protección contra interferencias electromagnéticas. Su chaqueta exterior de PVC Plenum de color gris facilita la identificación en instalaciones complejas y cumple con los requisitos de seguridad para instalaciones en edificios comerciales y corporativos. El calibre 22 AWG ofrece el balance perfecto entre flexibilidad de instalación y capacidad de corriente para aplicaciones de bajo voltaje y control.
Genesis Cable es reconocido en la industria por fabricar cables especializados de alta calidad para aplicaciones profesionales de seguridad electrónica, audio y control. Sus productos cumplen con estándares UL y NEC, ofreciendo soluciones confiables para integradores y contratistas. La bobina de 305 metros permite instalaciones completas con mínimos empalmes, reduciendo puntos de falla y optimizando tiempos de trabajo en proyectos de mediana y gran escala.
Beneficios Principales
- ✓ Blindaje electromagnético de aluminio-poliéster que protege contra EMI/RFI en entornos industriales y comerciales con alto ruido eléctrico
- ✓ Clasificación Plenum CMP que cumple con NEC NFPA 70 para instalaciones en ductos de aire y espacios de plenum, baja emisión de humo
- ✓ 6 conductores de 22 AWG permiten múltiples conexiones simultáneas para sistemas complejos de audio, control y seguridad
- ✓ Bobina completa de 305 metros (1000 pies) que reduce empalmes y puntos de falla en instalaciones de mediana y gran escala
- ✓ Chaqueta exterior PVC retardante a flamas de color gris para fácil identificación y cumplimiento de códigos de construcción
- ✓ Flexibilidad optimizada para ruteo en ductos, canaletas y espacios confinados manteniendo integridad del blindaje
- ✓ Construcción robusta con drenaje interno que facilita la terminación y conexión a tierra del blindaje
- ✓ Compatible con sistemas de control de acceso, alarma, audio profesional, intercomunicación y automatización industrial
- ✓ Temperatura de operación -20°C a +75°C adecuada para instalaciones interiores en ambientes controlados y no controlados
- ✓ Certificaciones UL y cumplimiento con estándares NEC que garantizan seguridad y aceptación por inspectores municipales
Especificaciones Tecnicas
| Característica |
Especificación |
| Longitud Total |
305 metros (1000 pies) |
| Número de Conductores |
6 hilos |
| Calibre de Conductor |
22 AWG (0.326 mm²) |
| Material Conductor |
Cobre estañado |
| Tipo de Blindaje |
Aluminio-Poliéster con drenaje |
| Clasificación |
Plenum CMP (Communications Plenum) |
| Chaqueta Exterior |
PVC retardante a flamas |
| Color de Chaqueta |
Gris |
| Voltaje Nominal |
300V |
| Temperatura Operación |
-20°C a +75°C |
| Normativas y Cumplimiento |
Detalle |
| Certificación UL |
UL 13 Listed |
| Cumplimiento NEC |
NFPA 70 Artículo 725 |
| Clasificación de Fuego |
CMP Plenum Rated |
| RoHS |
Cumple con directiva europea |
| Características Físicas |
Valor |
| Diámetro Aproximado Cable |
7.5 mm (0.295") |
| Peso Aproximado |
14.5 kg por bobina |
| Radio Mínimo de Curvatura |
10x diámetro del cable (75 mm) |
| Capacitancia Conductor-Conductor |
52 pF/m típico |
| Resistencia DC |
53.4 Ω/km (16.3 Ω/1000ft) a 20°C |
| Impedancia |
100 Ω nominal |
Contenido del Paquete
📦 1x Bobina 305m Cable Blindado 6x22 AWG Plenum🏷️ Etiqueta identificación Genesis 3206-1109📋 Marcación metraje en chaqueta
Aplicaciones Recomendadas
🎙️ Audio ProfesionalInterconexión de consolas de audio, procesadores, amplificadores y sistemas de megafonía en estudios, teatros y auditorios
🚪 Control de AccesoCableado de lectores, cerraduras electromagnéticas, botones de salida y sensores en sistemas de control de acceso multizona
🔔 Sistemas de AlarmaConexión de zonas de detección, teclados, sirenas y sensores en sistemas de intrusión y alarmas de seguridad perimetral
🏢 Automatización EdificiosRedes de control para iluminación, HVAC, persianas motorizadas y sistemas BMS en edificios inteligentes comerciales
🎬 Producción AudiovisualInterconexión de equipos en salas de control, estudios de televisión y sistemas de audio distribuido multizona
🏭 Control IndustrialSeñalización y control de sensores, actuadores y sistemas SCADA en ambientes industriales con ruido electromagnético
Preguntas Frecuentes
¿Qué significa la clasificación Plenum CMP y dónde puedo instalar este cable?
La clasificación CMP (Communications Plenum) indica que el cable cumple con los estrictos requisitos del NEC para instalarse en espacios de plenum (ductos de retorno de aire acondicionado y espacios sobre falsos techos). Estos cables tienen chaquetas especiales de baja emisión de humo y retardantes a flamas que minimizan la propagación de fuego y gases tóxicos. Puedes instalar este cable en cualquier espacio dentro de edificios comerciales, incluyendo plenos, risers verticales, paredes y espacios de trabajo. Los códigos de construcción permiten usar cable Plenum en todas las aplicaciones, aunque puede ser requerido específicamente en ductos de aire.
¿Cómo conecto correctamente el blindaje del cable a tierra?
El cable Genesis 3206-1109 incluye un conductor de drenaje interno junto al blindaje de aluminio-poliéster. Para una correcta conexión a tierra: 1) Conecta el drenaje ÚNICAMENTE en un extremo del cable (generalmente el lado del equipo emisor o fuente) para evitar bucles de tierra. 2) Retira 3-5 cm de chaqueta exterior, dobla el blindaje hacia atrás sobre la chaqueta y conecta el drenaje al terminal de tierra del conector o equipo. 3) Aísla el extremo opuesto del drenaje con termofit para evitar contacto accidental. Nunca conectes el blindaje en ambos extremos ya que esto puede crear bucles de tierra que introducen ruido en lugar de eliminarlo.
¿Qué distancia máxima puedo cubrir con este cable en sistemas de control de acceso?
La distancia máxima depende del tipo de señal y voltaje. Para sistemas de control de acceso típicos (12-24 VDC): lectores Wiegand pueden alcanzar hasta 150 metros, cerraduras electromagnéticas y strikes eléctricos (corriente moderada) hasta 100 metros considerando caída de voltaje. Para señales de datos RS-485 puede extenderse hasta 1200 metros con terminación adecuada. El calibre 22 AWG tiene resistencia de 16.3 Ω por 1000 pies (305m), lo que significa 0.053 Ω/metro. Calcula la caída de voltaje usando la fórmula: V_caída = 2 × I × R × L, donde I es corriente, R resistencia por metro y L distancia. Para aplicaciones críticas, consulta las especificaciones del fabricante del equipo y considera usar conductores paralelos para reducir resistencia en tendidos largos.
¿Puedo usar este cable para sistemas de audio balanceado profesional?
¿Es necesario usar conducto cuando instalo este cable en plenum?
No, una de las principales ventajas de los cables con clasificación Plenum CMP es que pueden instalarse directamente en espacios de plenum SIN requerir conducto metálico o tubería. El cable Genesis 3206-1109 está específicamente diseñado y certificado UL para tendido directo en ductos de retorno de aire. Sin embargo, siempre verifica los códigos locales de construcción ya que algunos municipios pueden tener requisitos adicionales. En espacios mecánicos, áreas de alto tráfico o donde el cable pueda sufrir daño físico, se recomienda protección adicional mediante canaleta, charola o conducto independientemente de la clasificación. En instalaciones horizontales en plenum, usa soportes o amarres cada 1.5 metros para evitar que el cable descanse sobre el falso techo.
¿Cómo identifico cada conductor individual dentro del cable?
Los cables multiconductores Genesis generalmente tienen conductores con código de colores estándar. Para un cable de 6 conductores el esquema típico es: Negro, Rojo, Verde, Blanco, Azul y Amarillo (verifica visualmente al abrir tu bobina específica ya que algunos lotes pueden variar). Es crítico establecer y documentar una convención de cableado consistente en todo tu proyecto. Por ejemplo, en sistemas de audio: Negro-Tierra/Shield, Rojo-Audio+, Blanco-Audio-. En control de acceso: Rojo-12V+, Negro-GND, Verde-Data0, Blanco-Data1, Azul-LED, Amarillo-Buzzer. Usa etiquetas o marcadores termocontraíbles en cada extremo para identificar la función de cada conductor. Mantén un diagrama de cableado actualizado que especifique el código de colores y función de cada conductor para facilitar mantenimiento futuro y resolución de problemas.
