Bobina Cable Audio Control 305m (1001ft) 4x22 AWG Blindado Estañado Belden 8723 0601000
- SKU / Modelo: 8723 0601000
- Marca: BELDEN
- Categoría: Cables de Control y Automatización
- Garantía: 1 año
Oferta
$ 22,914.99 MXN
$ 17,901.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
15 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

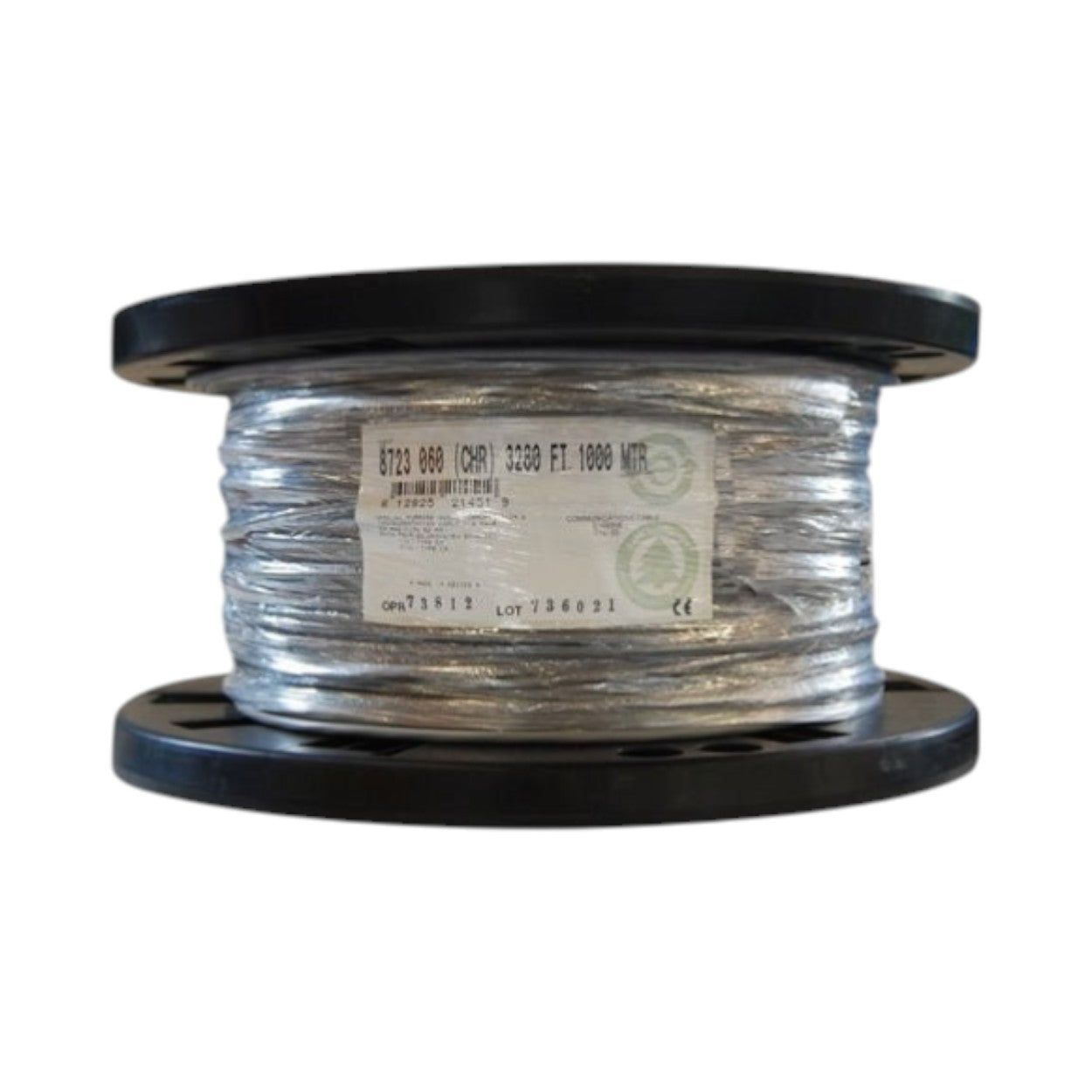

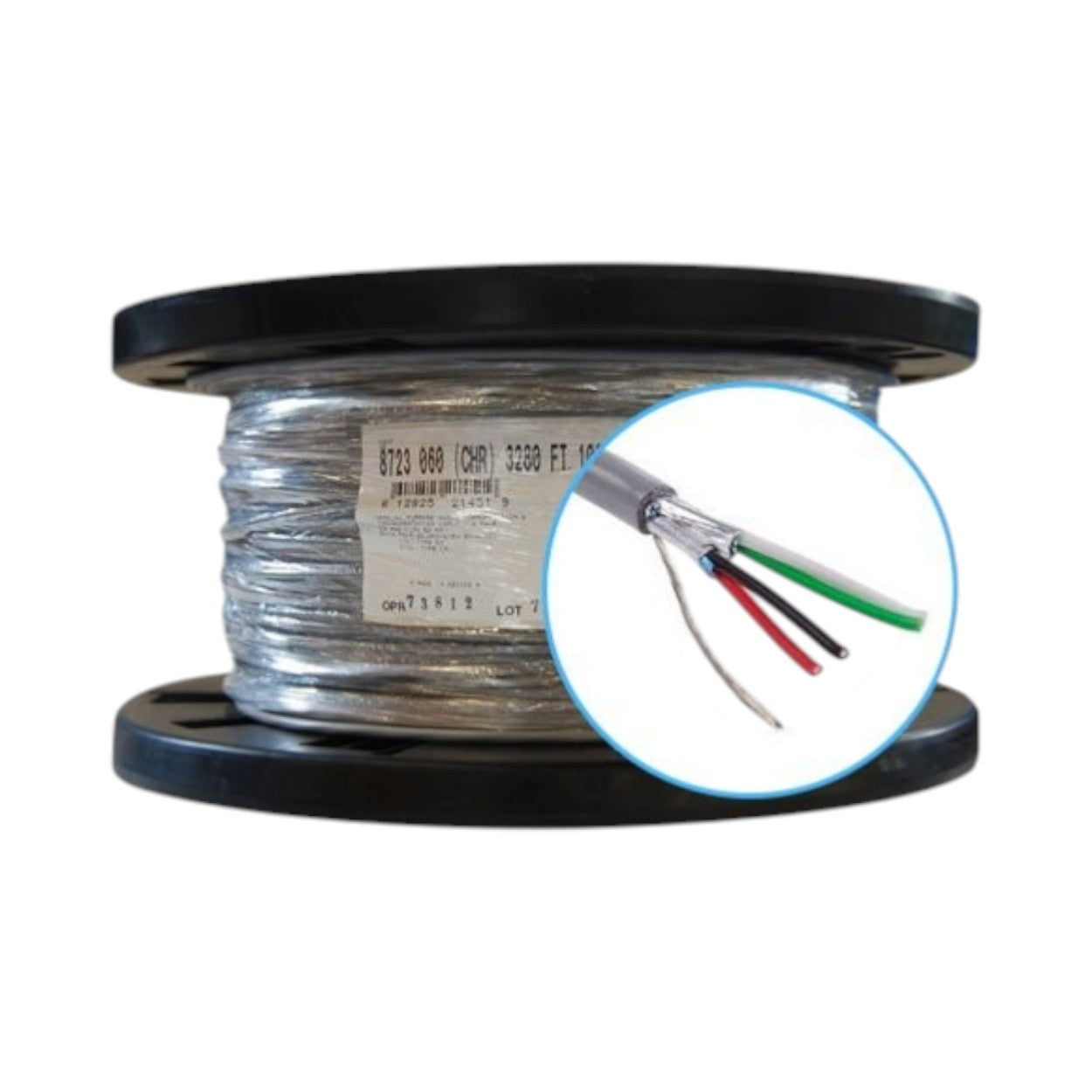

Bobina de Cable Audio Control e Instrumentación 305m (1001ft) 4x22 AWG Blindado Estañado Belden 8723 0601000
Modelo: 8723 0601000 | Marca: Belden
305m (1001ft)4x22 AWGCobre EstañadoBlindado IndividualForro PVC GrisCM RatedCon Hilo a TierraUso Interior

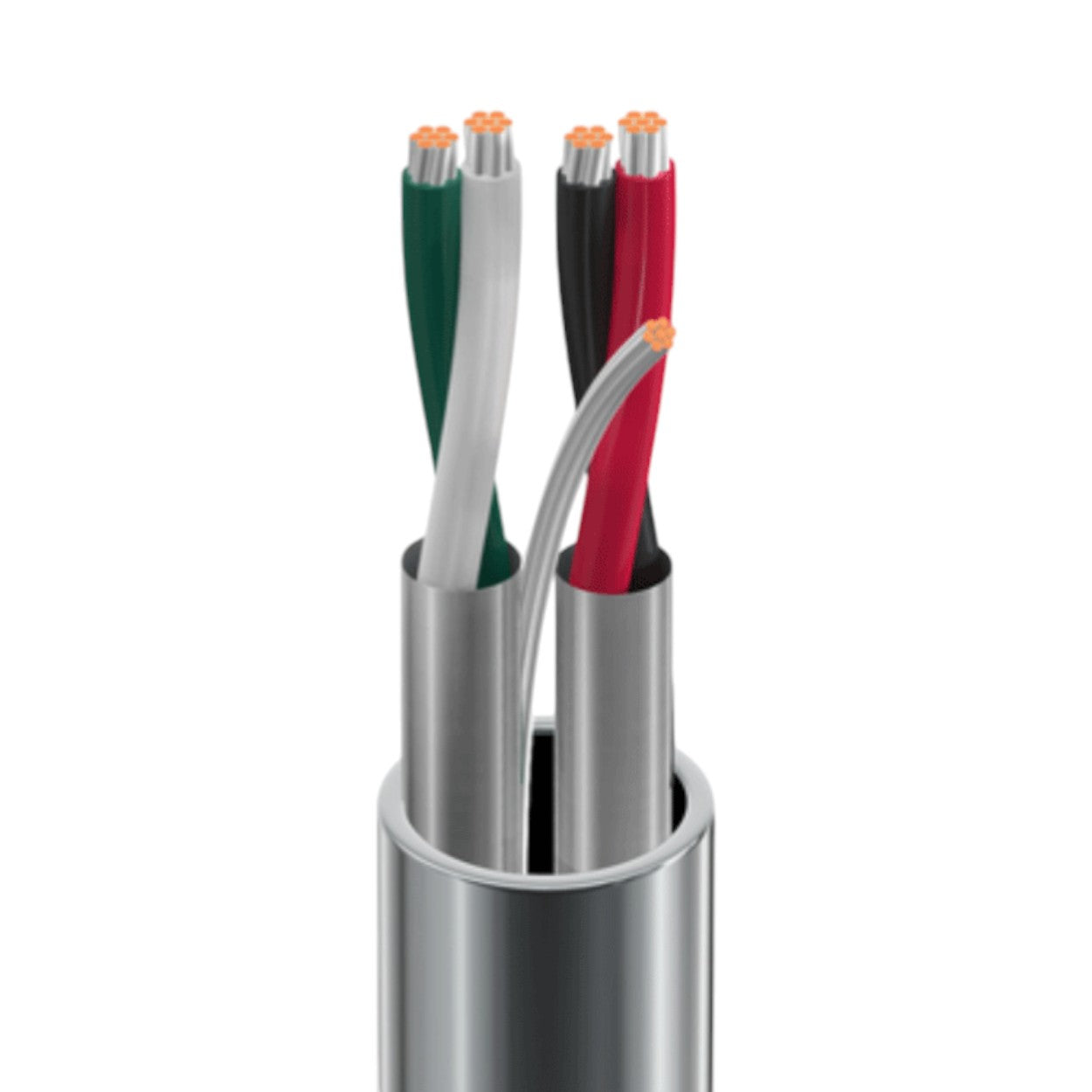

El cable Belden 8723 es una solución profesional diseñada específicamente para aplicaciones de audio, control e instrumentación que requieren máxima protección contra interferencias electromagnéticas. Con 4 conductores calibre 22 AWG de cobre estañado multifilar y blindaje individual, este cable garantiza transmisión confiable de señales analógicas y digitales de baja tensión en ambientes industriales, comerciales y de broadcast profesional.
Su construcción con conductores de cobre estañado proporciona excelente resistencia a la corrosión y facilita el proceso de terminación, mientras que el blindaje individual de cada par más el hilo de drenaje a tierra aseguran una protección superior contra ruido eléctrico y EMI/RFI. El forro exterior de PVC gris con clasificación CM cumple con estándares de seguridad para instalaciones comerciales en interiores.
Esta bobina de 305 metros (1001 pies) es ideal para proyectos de gran escala en estudios de grabación, plantas industriales, sistemas de automatización, instalaciones de audio profesional y aplicaciones de control donde la integridad de la señal es crítica. Fabricado bajo los estrictos estándares de calidad Belden, este cable ofrece desempeño confiable y durabilidad excepcional.
Beneficios Principales
- Blindaje individual por par que elimina interferencias electromagnéticas y diafonía entre conductores
- Cobre estañado que facilita la soldadura y terminación, además de resistir la oxidación en ambientes húmedos
- Construcción multifilar flexible que permite instalaciones en conduit y espacios con múltiples curvas
- Hilo de drenaje a tierra que simplifica la conexión del blindaje y mejora la efectividad del aterrizaje
- Clasificación CM que cumple con códigos eléctricos para instalaciones comerciales certificadas
- Diseño de 4 conductores que soporta configuraciones balanceadas estéreo o múltiples canales de control
- Bobina de 305 metros que reduce desperdicios y facilita instalaciones de gran longitud sin empalmes
- Forro PVC gris resistente que protege contra abrasión y facilita la identificación en instalaciones

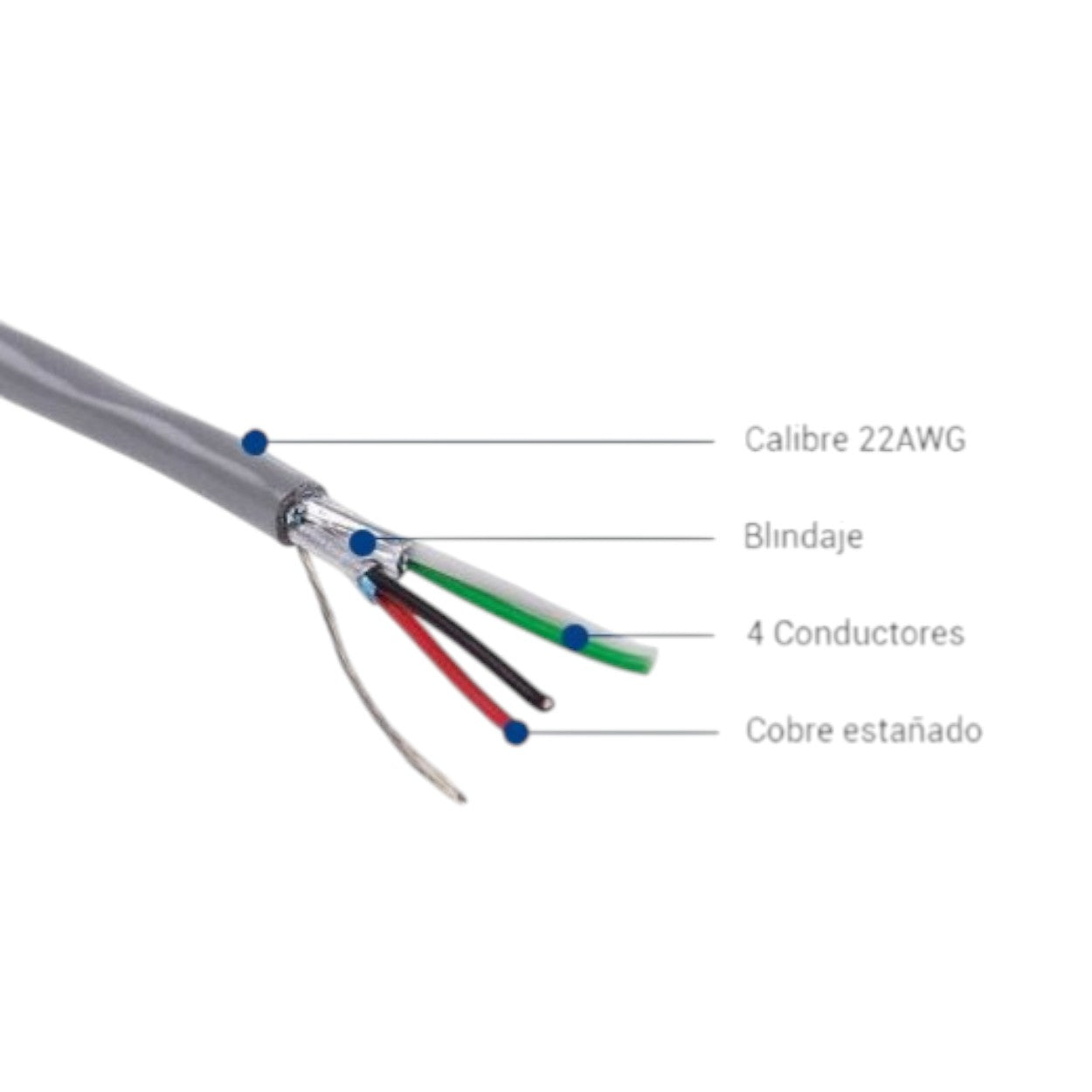

Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Número de Conductores | 4 conductores |
| Calibre | 22 AWG |
| Material Conductor | Cobre estañado multifilar |
| Tipo de Blindaje | Blindado individual por par con hilo de drenaje |
| Material Forro | PVC gris |
| Clasificación NEC | CM (Commercial) |
| Aplicaciones | Audio, control, instrumentación, señales analógicas y digitales de baja tensión |
| Uso Recomendado | Interior |
| Longitud de Bobina | 305 metros (1001 pies) |
| Modelo | Belden 8723 |
| SKU | 0601000 |
| Color Forro | Gris |

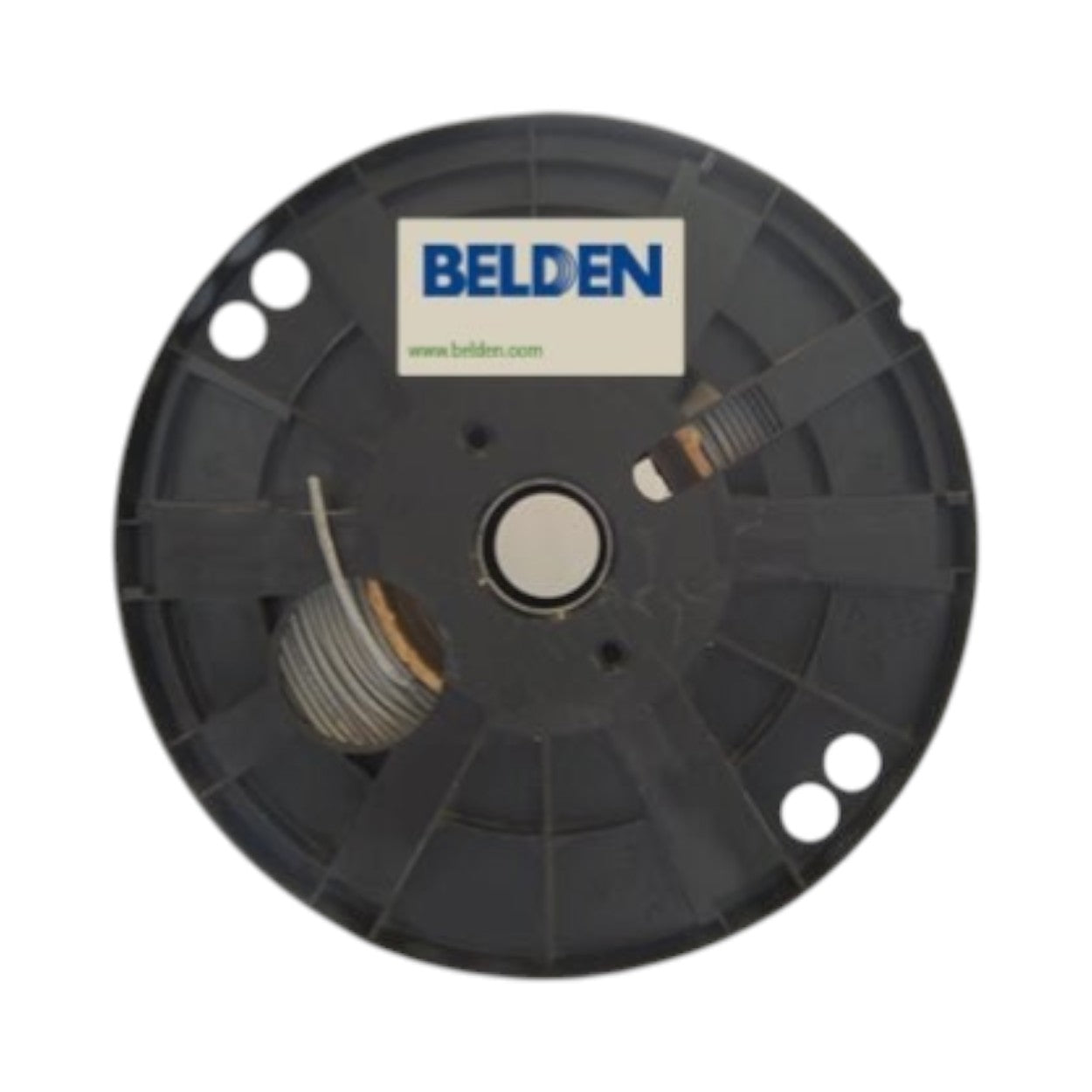

Contenido del Paquete
1 Bobina de Cable Belden 8723305 metros (1001 pies) de longitud4 conductores 22 AWG blindadosCarrete para fácil dispensación
Aplicaciones Recomendadas
Sistemas de Audio ProfesionalConexión de consolas de mezcla, procesadores de señal, equipos de grabación y distribución de audio balanceado en estudios y venues
Control Industrial y AutomatizaciónSeñales de control PLC, conexión de sensores analógicos, transmisión de datos de instrumentación y enlaces de control distribuido
Sistemas de Seguridad ElectrónicaInterconexión de paneles de control, teclados, dispositivos auxiliares y transmisión de señales de bajo voltaje en alarmas
Comunicación de Datos y SeñalizaciónRedes de comunicación RS-485, protocolos seriales, sistemas de intercomunicación y cableado de paneles de control
Broadcast y Producción AVInstalaciones de televisión, radio, salas de edición, sistemas de videoportería y distribución de señales de programa
Sistemas HVAC y BMSConexión de termostatos, actuadores, sensores ambientales y comunicación entre controladores de edificios inteligentes
Preguntas Frecuentes
¿Por qué es importante que el cable tenga blindaje individual por par?
El blindaje individual por par (en lugar de un blindaje global) proporciona protección superior contra interferencias electromagnéticas externas y elimina prácticamente la diafonía entre los pares de conductores. Esto es especialmente crítico en aplicaciones de audio profesional e instrumentación donde se manejan señales de muy bajo nivel que son susceptibles a ruido. Cada par funciona como un canal independiente protegido, manteniendo la integridad de la señal incluso en ambientes con alta presencia de EMI/RFI.
¿Qué ventajas ofrece el cobre estañado frente al cobre desnudo?
El cobre estañado ofrece varias ventajas significativas: facilita enormemente el proceso de soldadura y terminación de conectores, proporciona resistencia superior a la corrosión y oxidación (especialmente importante en ambientes húmedos o costeros), mantiene mejor la conductividad eléctrica a lo largo del tiempo, y permite identificar visualmente la condición del cable. Aunque el costo inicial es ligeramente mayor, la durabilidad y facilidad de instalación justifican ampliamente la inversión.
¿Puedo usar este cable para aplicaciones de audio de nivel de micrófono?
Sí, el cable Belden 8723 es adecuado para señales de audio de nivel de micrófono gracias a su excelente blindaje y baja capacitancia. Sin embargo, para aplicaciones de micrófono profesional de largo recorrido, Belden recomienda cables específicamente diseñados para esa aplicación (como la serie 8412 o 8413) que tienen características optimizadas. El 8723 es ideal para nivel de línea, interconexiones de equipos y aplicaciones de control donde se manejan cuatro canales independientes.
¿Qué significa la clasificación CM y dónde puedo instalar este cable?
La clasificación CM (Commercial) según el National Electrical Code significa que el cable está aprobado para instalaciones en espacios comerciales generales dentro de edificios. Puede instalarse en conduit, bandejas portacables, espacios plenum con conduit metálico, y recorridos horizontales en paredes. NO está clasificado para instalación directa en espacios plenum o aire de retorno sin conduit (para eso se requeriría clasificación CMP). Es adecuado para la mayoría de aplicaciones comerciales e industriales en interiores.
¿Cómo debo conectar el blindaje y el hilo de drenaje a tierra?
La práctica estándar es conectar el blindaje a tierra en UN SOLO extremo del cable (generalmente en el lado del equipo receptor o amplificador) para evitar loops de tierra que pueden introducir ruido de línea de 60Hz. El hilo de drenaje facilita esta conexión permitiendo conectarlo directamente al terminal de tierra sin necesidad de doblar el blindaje. En aplicaciones balanceadas profesionales, algunos ingenieros prefieren aterrizaje en ambos extremos con un capacitor en serie en uno de ellos. Consulte las mejores prácticas según su aplicación específica.
¿Cuál es la diferencia entre este cable y un cable Cat5e para aplicaciones de control?
Aunque ambos pueden transmitir señales de control, el cable Belden 8723 está optimizado para señales analógicas de baja frecuencia, audio y control industrial, con blindaje robusto y conductores más gruesos (22 AWG vs 24 AWG). El Cat5e está diseñado para datos digitales de alta velocidad sin blindaje (UTP). Para aplicaciones de audio profesional, instrumentación analógica, control industrial y señales de bajo nivel, el 8723 ofrece superior rechazo a ruido y confiabilidad. Para redes Ethernet, RS-485 de alta velocidad o sistemas IP, el Cat5e o superior es la elección correcta.
📎 Descargas:📄 Ficha Técnica
