Bobina Cable Blindado 305m (1001ft) 6x22 AWG CMR Cobre Belden 5504FE 0081000
- SKU / Modelo: 5504FE 0081000
- Marca: BELDEN
- Categoría: Cables de Control y Automatización
- Código de barras: 612825163749
- Garantía: 1 año
Precio normal:
$ 5,356.99 MXN
Precio en oferta
$ 4,184.99MXN
Envío calculado al finalizar la compra.
121 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

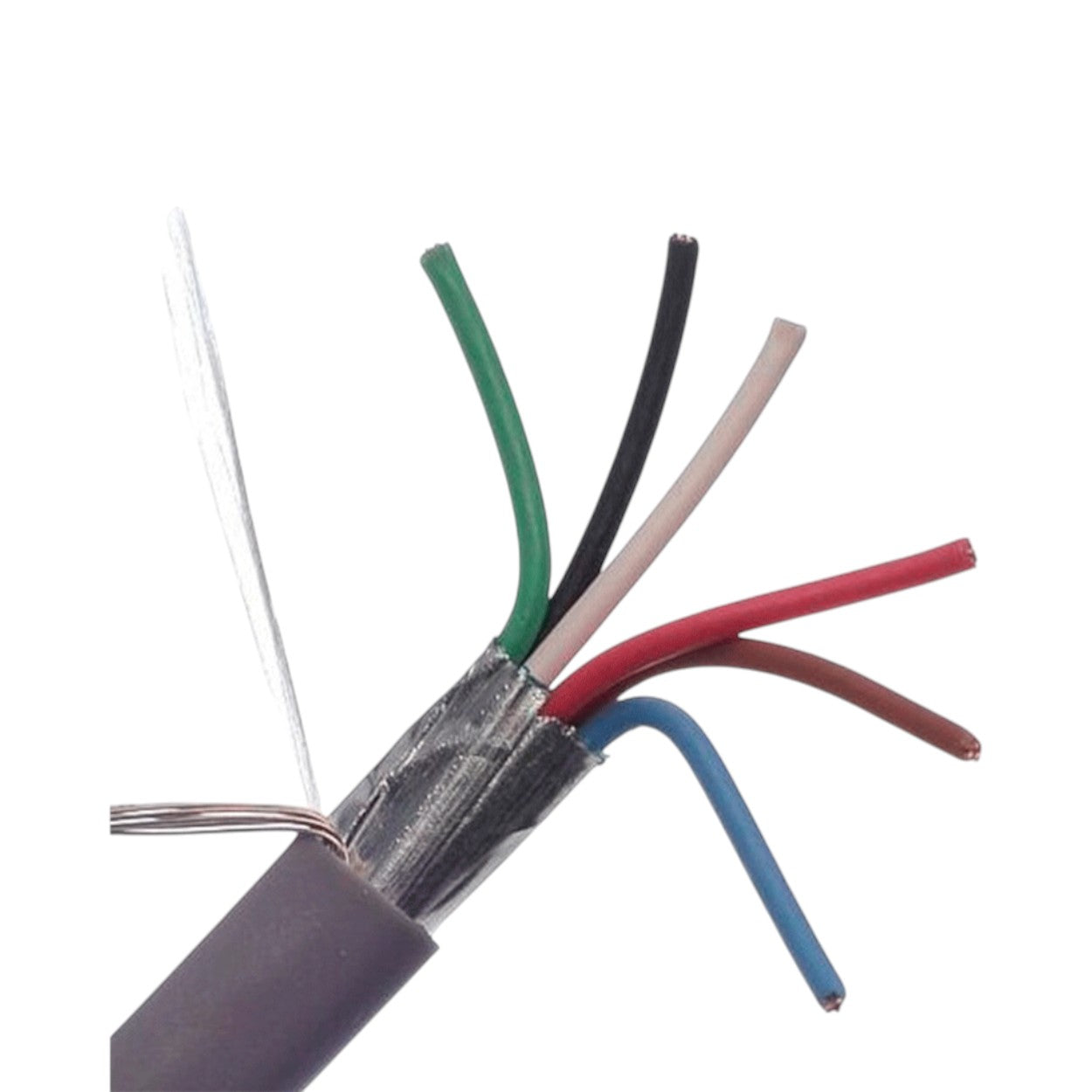

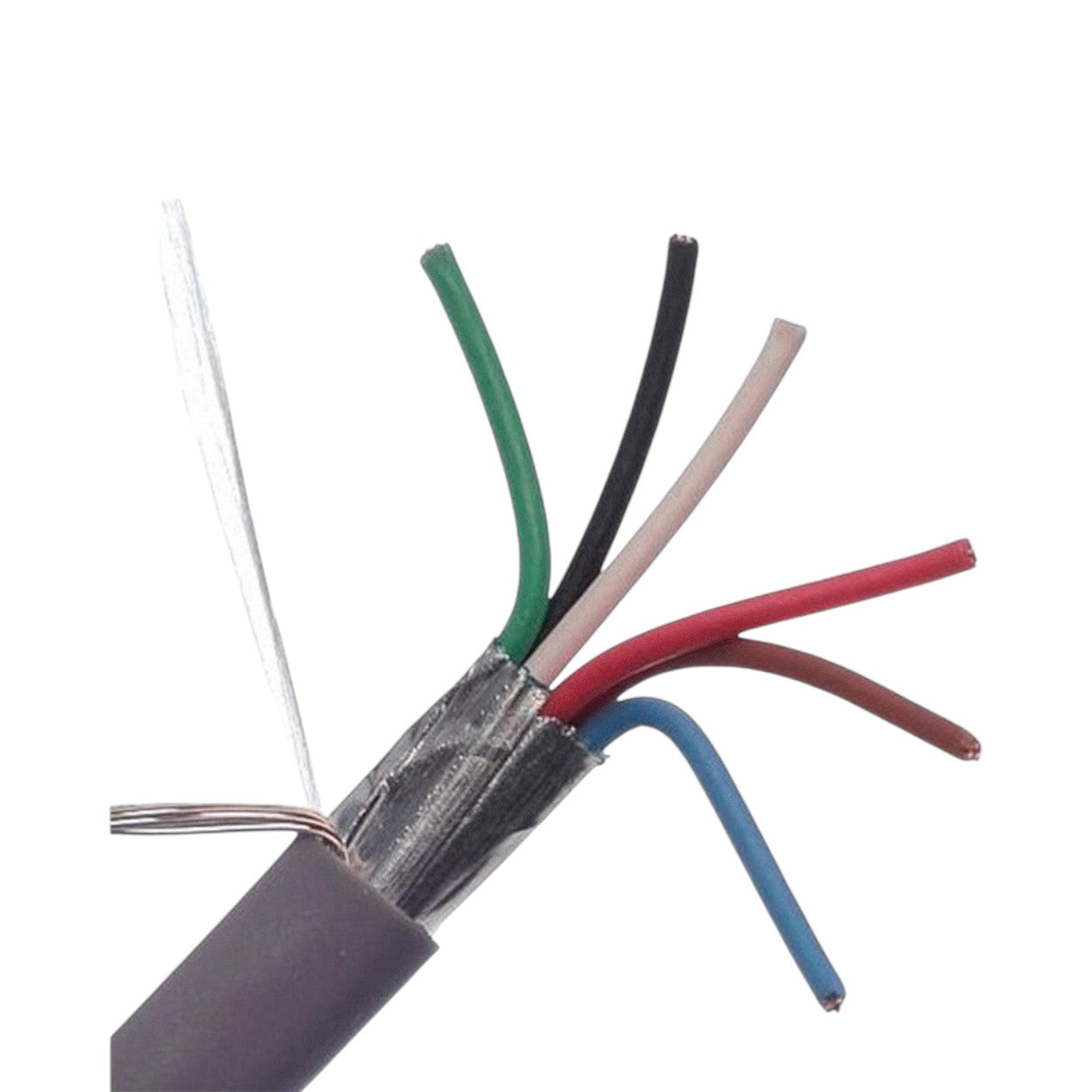

Bobina de Cable Belden 6x22 AWG CMR-RISER Blindado Gris 305 Metros (1001 Pies) 5504FE 0081000
Modelo 5504FE 0081000 | Marca BELDEN
305m (1001ft)6x22 AWGCMR-RISERBlindado BeldfoilCobre 100%MultifilarHilo TierraPVC Gris
El cable Belden 5504FE es una solución profesional de 6 conductores calibre 22 AWG diseñada específicamente para aplicaciones críticas de seguridad electrónica, audio profesional y sistemas de control en edificios comerciales e industriales. Su blindaje de alta calidad con tecnología Beldfoil® garantiza inmunidad superior contra interferencias electromagnéticas y ruido eléctrico, asegurando transmisión de señales limpia y confiable incluso en entornos con alto tráfico de datos.
Fabricado con cobre 100% multifilar, este cable ofrece excelente flexibilidad para instalaciones complejas sin sacrificar conductividad. La certificación CMR-RISER lo hace ideal para instalaciones verticales entre pisos en edificios, cumpliendo con los más estrictos códigos de seguridad contra incendios. Su chaqueta PVC gris proporciona durabilidad excepcional y protección contra abrasión en canaletas y espacios ocultos.
Beneficios Principales
- Blindaje Beldfoil con hilo de drenaje integrado que proporciona protección superior contra EMI/RFI hasta 95% de cobertura
- Certificación CMR-RISER para instalaciones verticales seguras cumpliendo NEC Article 800 y normas mexicanas de construcción
- 6 conductores independientes calibre 22 AWG permiten configuraciones multipunto flexibles para control y audio
- Cobre 100% multifilar garantiza máxima conductividad y flexibilidad para curvas cerradas sin ruptura de hilos
- Chaqueta PVC de grado profesional resistente a abrasión, químicos y envejecimiento UV en ambientes interiores
- Bobina de 305 metros (1001 pies) ideal para proyectos grandes minimizando empalmes y puntos de falla
- Código de colores estándar en conductores facilita identificación rápida y reduce errores de instalación
- Impedancia balanceada en todos los conductores asegura calidad consistente en señales de audio y datos
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Número de Conductores | 6 conductores independientes |
| Calibre (AWG) | 22 AWG |
| Material Conductor | Cobre 100% multifilar |
| Configuración Hilos | 7 x 30 AWG por conductor |
| Blindaje | Beldfoil (lámina aluminio/poliéster) + hilo drenaje |
| Cobertura Blindaje | 100% con hilo de tierra |
| Aislamiento Conductor | Polipropileno celular (foam) |
| Chaqueta Exterior | PVC gris |
| Certificación Incendio | CMR-RISER (UL 1666) |
| Diámetro Exterior | 7.4 mm (0.291") |
| Temperatura Operación | -20°C a +75°C |
| Capacitancia | 95 pF/m típica |
| Impedancia | Balanceada |
| Voltaje Máximo | 300V |
| Longitud Bobina | 305 metros (1001 pies) |
| Color Chaqueta | Gris |
| Código Colores Conductores | Estándar 6 colores identificables |
| Normas Cumplidas | UL, CSA, NEC Article 800 |
Contenido del Paquete

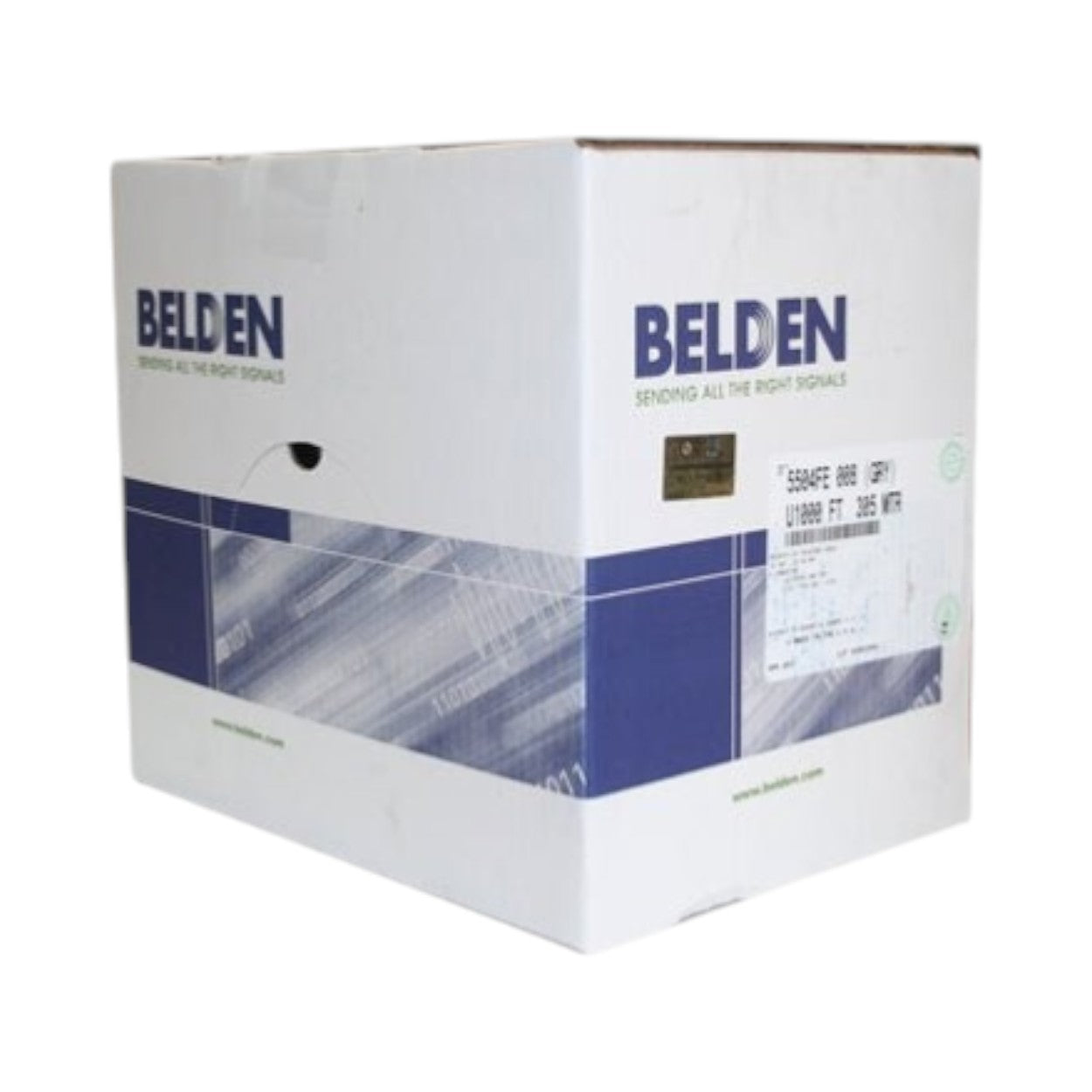

1 Bobina Cable Belden 5504FE305 metros (1001 pies) continuosCarrete de madera o plásticoEtiqueta identificación con specsCertificado de prueba UL
Aplicaciones Recomendadas
Sistemas de SeguridadConexión de paneles de alarma, teclados, sirenas, detectores cableados, módulos de expansión y dispositivos multipunto en centrales de monitoreo
Audio ProfesionalInterconexión de equipos de audio, micrófonos balanceados, sistemas de audio distribuido, voceo y megafonía en edificios comerciales
Control de AccesoCableado de lectoras, cerraduras eléctricas, relevadores, paneles de control y dispositivos biométricos en redes de seguridad física
Automatización EdificiosSistemas BMS, control HVAC, iluminación inteligente, sensores ambientales y actuadores en instalaciones domotizadas
Control IndustrialSeñales de control y supervisión en PLCs, variadores de frecuencia, interfaces HMI y sistemas SCADA en plantas industriales
Integración AVInstalaciones audiovisuales corporativas, salas de conferencias, auditorios y centros de control con múltiples señales simultáneas
Preguntas Frecuentes
¿Por qué elegir cable blindado para sistemas de seguridad?
El blindaje Beldfoil elimina hasta 95% de interferencias electromagnéticas (EMI) y radiofrecuencia (RFI) generadas por motores, balastros, equipos de cómputo y líneas de energía cercanas. Esto previene falsas alarmas, cortes de señal y degradación de audio en sistemas críticos donde la confiabilidad es primordial.
¿Qué significa certificación CMR-RISER y dónde es obligatoria?
CMR (Communications Riser) indica que el cable pasó pruebas UL 1666 de propagación vertical de flama, permitiendo instalación en ductos verticales (risers) entre pisos. Es obligatorio en México según NOM-001-SEDE para trayectorias verticales en edificios de más de 3 niveles, evitando que el fuego se propague por los ductos de cableado.
¿Cuántos dispositivos puedo conectar con este cable de 6 conductores?
Depende del sistema: en alarmas puede conectar hasta 3 dispositivos de 2 hilos (1 par por dispositivo), o 2 dispositivos de 4 hilos con líneas supervisadas. En audio permite 3 canales balanceados simultáneos. En control de acceso puede alimentar 1 lectora con Wiegand (6 hilos: +12V, GND, D0, D1, LED, Buzzer) o múltiples lectoras en bus RS-485.
¿Cómo conecto correctamente el hilo de drenaje del blindaje?
El hilo de drenaje debe conectarse a tierra física SOLO EN UN EXTREMO del cable (generalmente en el panel de control o fuente de alimentación) para evitar loops de tierra que pueden inducir ruido 60Hz. Nunca conecte ambos extremos a tierra. En el extremo del dispositivo, deje el hilo libre y aislado con termofit.
¿Qué distancia máxima puedo cubrir manteniendo calidad de señal?
Para señales de alarma y control de acceso 12VDC: hasta 300 metros con calibre 22 AWG considerando caída máxima de voltaje del 10%. Para audio balanceado de línea: hasta 500 metros sin pérdida audible. Para RS-485: hasta 1200 metros a 9600 bps. Siempre calcule caída de voltaje según corriente del dispositivo final y use repetidores o amplificadores si excede estas distancias.
¿Este cable es adecuado para instalación en exteriores o bajo tierra?
No. El Belden 5504FE con chaqueta PVC y certificación CMR está diseñado exclusivamente para instalaciones interiores en edificios (paredes, techos, ductos secos). Para exteriores requiere cable con chaqueta PE resistente a UV, y para enterrado directo necesita cable con armadura y certificación para instalación subterránea según NEC Article 800.48.
📎 Descargas:📄 Ficha Técnica
