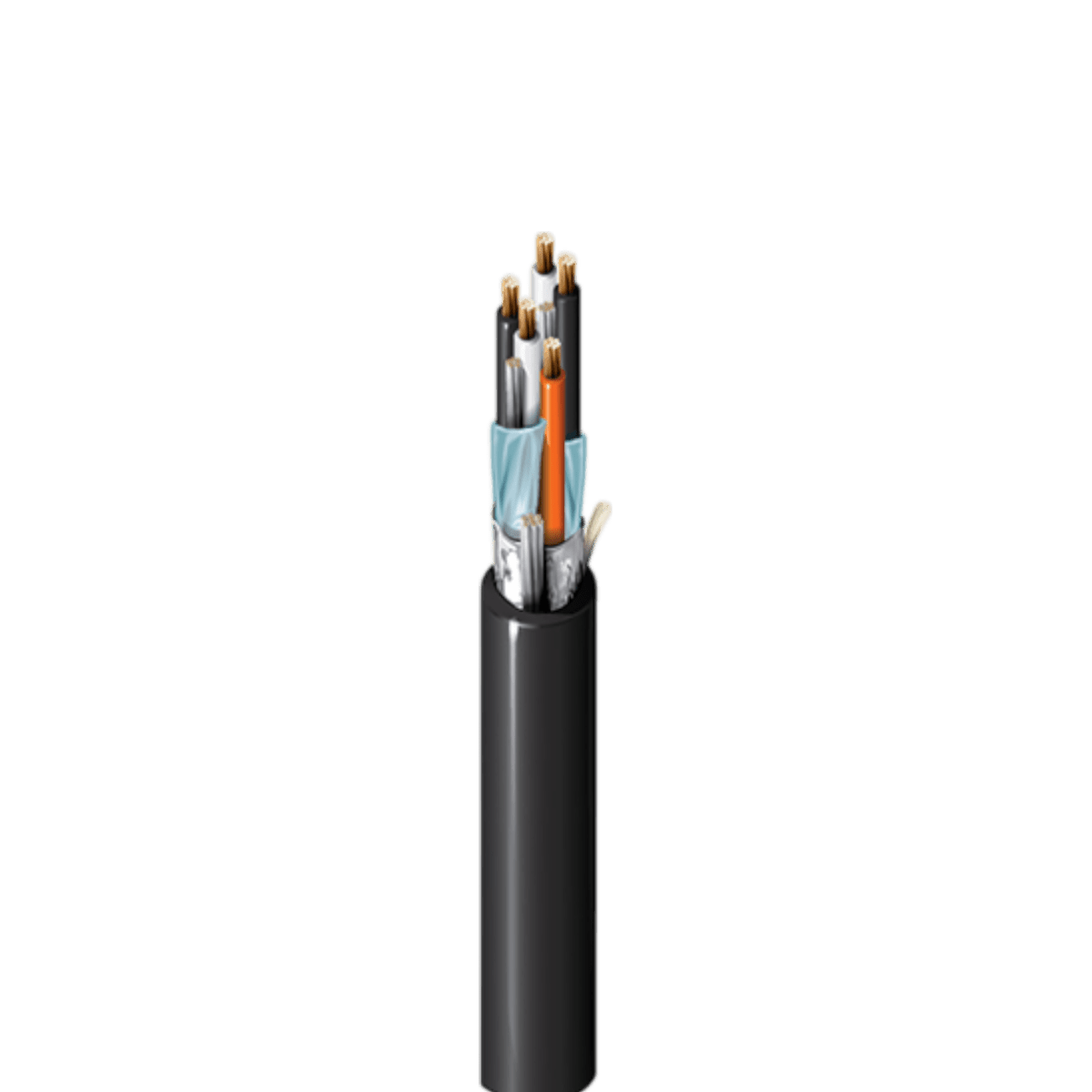

Bobina de Cable para Instrumentación 2 Pares 18 AWG + 22 AWG Blindado PLTC/ITC 300V | Belden 1474A
- SKU / Modelo: 1474 0061000
- Marca: BELDEN
- Categoría: Cables de Control y Automatización
- Código de barras: 612825115342
- Garantía: 1 año
IVA Incluido.
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
Cable de Instrumentación 2 Pares 18 AWG + 22 AWG Blindado PLTC/ITC 300V | Belden 1474A
El Belden 1474A es un cable de instrumentación industrial diseñado para transmisión confiable de señales analógicas y digitales en sistemas de control. Cuenta con 2 pares de conductores calibre 18 AWG y un conductor de comunicación 22 AWG, todos fabricados en cobre desnudo trenzado para máxima conductividad.
Integra blindaje individual y general Beldfoil® (100% cobertura) para una excelente protección contra interferencias electromagnéticas, además de una cubierta exterior de PVC resistente con protección solar. Está certificado para aplicaciones PLTC, ITC y CMG, ideal para entornos industriales y automatización.
Características Principales
- 2 pares de conductores: 18 AWG cobre desnudo
- 1 conductor adicional: 22 AWG para comunicación
- Blindaje individual y general Beldfoil® 100%
- Aislamiento de PVC con código de color ICEA E1
- Cubierta exterior PVC negro resistente
- Aprobado para instalaciones PLTC, ITC y CMG
- Adecuado para bandejas portacables, ductos y canalizaciones
- Resistente a luz solar y apto para interior/exterior
Especificaciones Técnicas
| Modelo | 1474A |
| Marca | Belden |
| Tipo de cable | Instrumentación / Control industrial |
| Pares de conductores | 2 |
| Calibre conductores | 18 AWG (7x26) + 22 AWG (7x30) |
| Material conductor | Cobre desnudo (Bare Copper) |
| Aislamiento | PVC |
| Blindaje interno | Beldfoil® aluminio/poliéster 100% con drenaje 20 AWG |
| Blindaje externo | Beldfoil® aluminio/poliéster 100% con drenaje 18 AWG |
| Cubierta exterior | PVC negro |
| Diámetro exterior | 0.443 in (11.3 mm) |
| Voltaje nominal | 300 V (PLTC, CMG, AWM 2464) / 150 V (ITC) |
| Temperatura de operación | -30°C a +105°C |
| Corriente máxima | 11 A por conductor (18 AWG) / 9.6 A (22 AWG) |
| Capacitancia conductor-conductor | 51 pF/ft |
| Radio mínimo de curvatura | 5.3 in (130 mm) |
| Peso aproximado | 85 lbs / 1000 ft |
Aplicaciones
- Sistemas de control industrial
- PLC (Controladores Lógicos Programables)
- Sistemas DCS (Distributed Control System)
- Instrumentación 4-20 mA y 0-10 V
- Control digital de bajo voltaje (24 V)
- Encoders, válvulas y actuadores
- Instalaciones en bandejas portacables
Certificaciones y Cumplimiento
- PLTC (Power Limited Tray Cable)
- ITC (Instrumentation Tray Cable)
- CMG
- UL AWM 2464
- UL 1685 FT4
- IEEE 1202 FT4
- RoHS 2
- CE
FAQs
¿Para qué tipo de sistemas se utiliza este cable?
Está diseñado para instrumentación industrial, PLC, DCS y control de señales analógicas o digitales.
¿El cable cuenta con blindaje?
Sí, incluye blindaje individual por par y blindaje general Beldfoil® para máxima protección contra interferencias.
¿Puede instalarse en exteriores?
Sí, es apto para interior y exterior y tiene resistencia a luz solar.
¿Se puede instalar en bandejas portacables?
Sí, su certificación PLTC permite instalación en bandejas y canalizaciones industriales.
¿Qué temperatura soporta?
Puede operar entre -30°C y +105°C.
El Belden 1474A ofrece transmisión confiable, blindaje profesional y durabilidad para aplicaciones críticas de instrumentación y control industrial.
