Bobina Cable Instrumentación 2x18 AWG 1 Par Blindado PLTC ITC 300V 305m Belden 1032A
- SKU / Modelo: 1032A 0061000
- Marca: BELDEN
- Categoría: Cables de Control y Automatización
- Código de barras: 612825104957
- Garantía: 1 año
Oferta
$ 10,554.99 MXN
$ 8,245.99 MXN
IVA Incluido.
Envío calculado al finalizar la compra.
3 en stock
No se pudo cargar la disponibilidad de recogida
Precios en pesos mexicanos IVA incluido
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

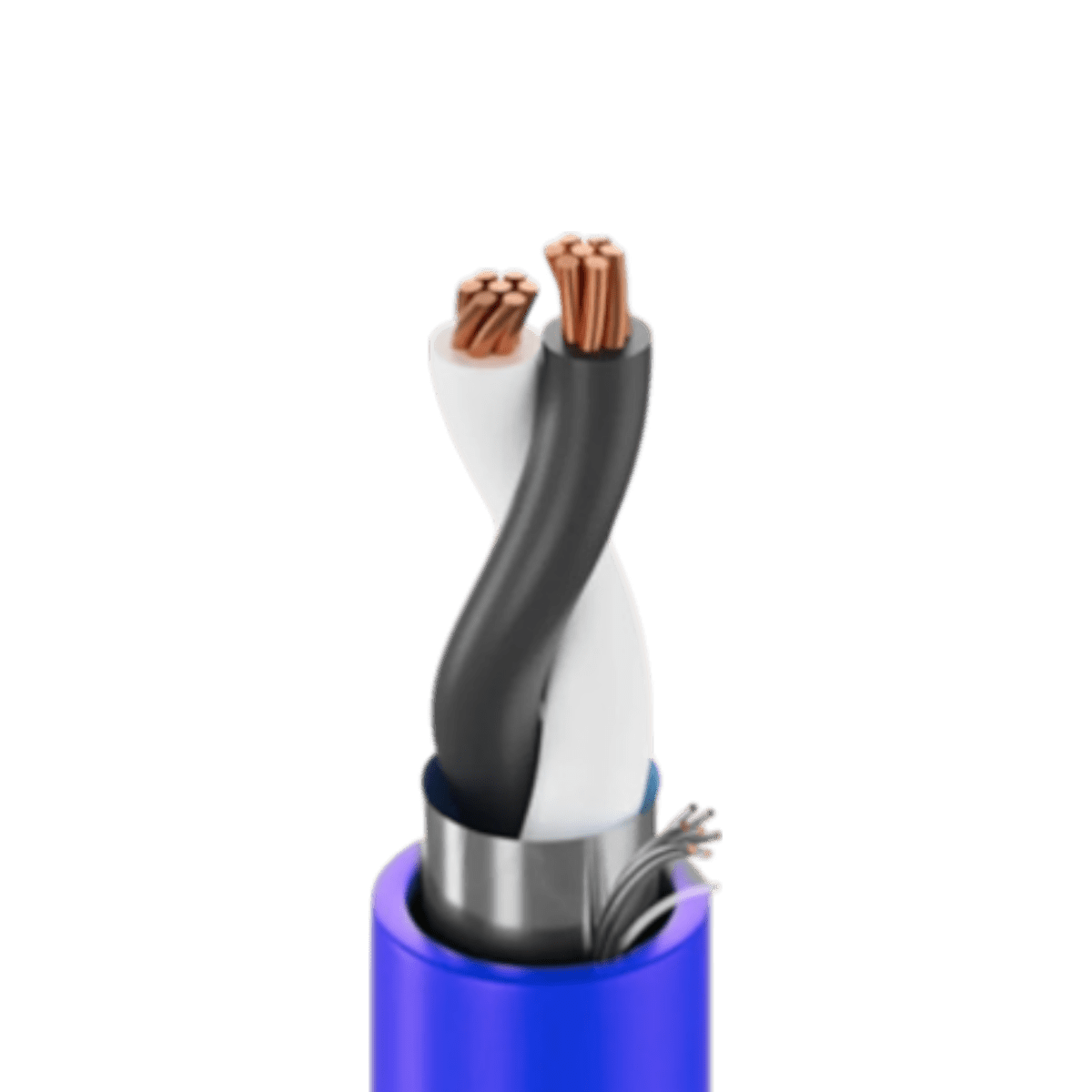

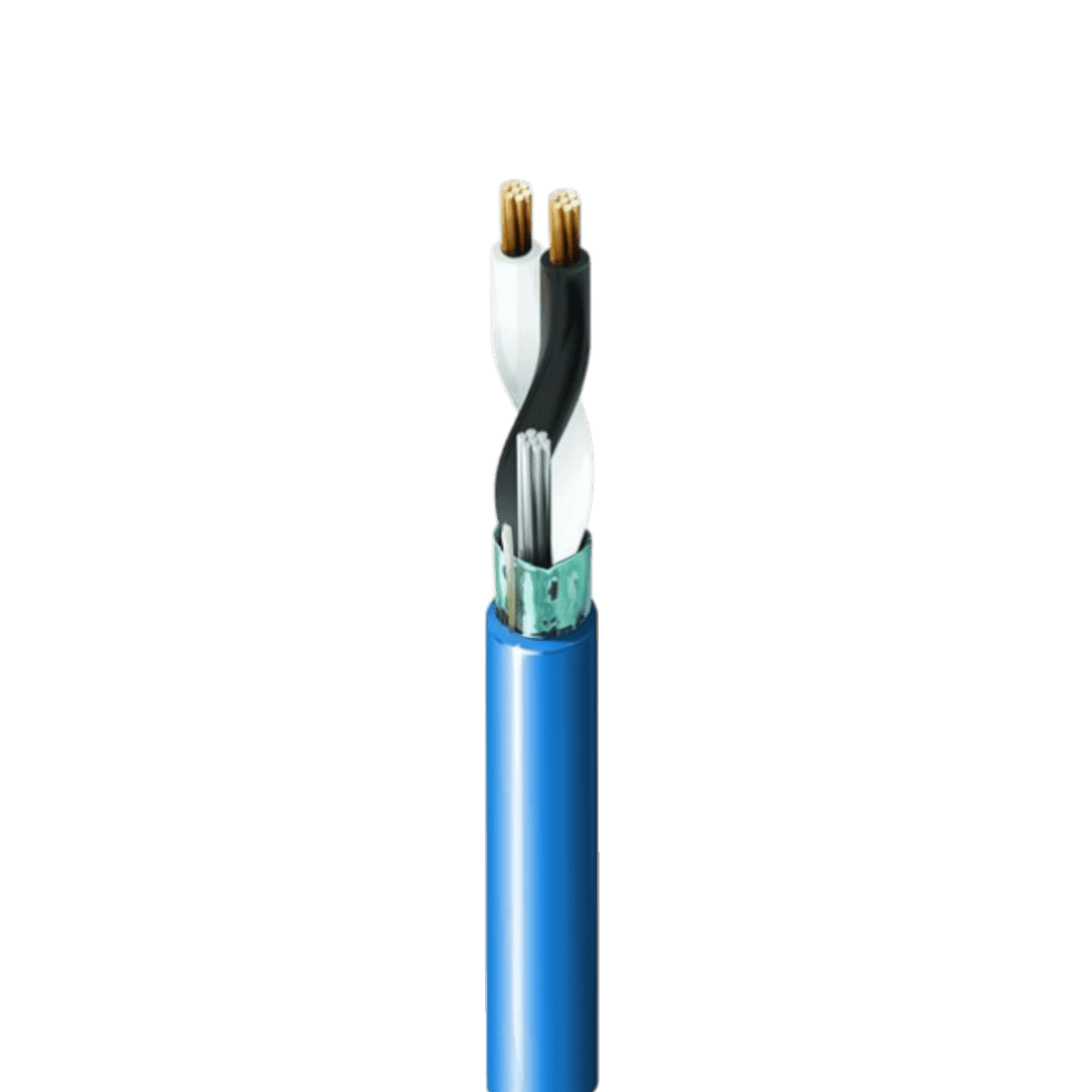

Bobina de Cable para Instrumentación 2x18 AWG 1 Par Blindado PLTC ITC 300V 305m Belden 1032A
Modelo 1032A 0061000 | Marca Belden
305m (1000ft)2x18 AWG1 Par BlindadoPLTC/ITC 300VCobre Desnudo 7x26PVC Industrial
El cable Belden 1032A es una solución profesional de instrumentación industrial de 1 par calibre 18 AWG diseñado para transmisión confiable de señales analógicas y digitales en sistemas de control, automatización y monitoreo. Con conductores de cobre desnudo trenzado 7x26, aislamiento PVC con código de color ICEA E1 y blindaje general de aluminio-poliéster con drenaje, este cable ofrece protección superior contra interferencia electromagnética (EMI) y ruido eléctrico en ambientes industriales exigentes.
Certificado PLTC (Power Limited Tray Cable) e ITC (Instrumentation Tray Cable) según NEC, el Belden 1032A es ideal para bandejas, conductos y aplicaciones industriales que requieren transmisión de señales de bajo voltaje con máxima integridad. Su presentación en bobina de 305 metros facilita instalaciones de largo alcance en plantas industriales, edificios inteligentes y sistemas SCADA.
Beneficios Principales
- Blindaje completo de aluminio-poliéster con conductor de drenaje para máxima protección contra EMI y ruido eléctrico en ambientes industriales
- Conductores de cobre desnudo trenzado 7x26 calibre 18 AWG que garantizan conductividad óptima y flexibilidad para instalaciones complejas
- Certificaciones PLTC e ITC según NEC para instalación en bandejas, conductos y aplicaciones de instrumentación industrial
- Aislamiento PVC con código de color ICEA E1 que facilita identificación de conductores y cumple estándares industriales
- Voltaje nominal 300V para sistemas de control y señales de bajo voltaje en automatización industrial
- Temperatura de operación -20°C a +80°C que permite funcionamiento confiable en condiciones ambientales variables
- Bobina de 305 metros (1000 pies) ideal para proyectos de gran escala y reducción de desperdicios en instalaciones extensas
- Diseño robusto para montaje en bandejas, conductos y aplicaciones industriales de alta exigencia
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Calibre (AWG) | 18 AWG |
| Número de Conductores | 2 conductores (1 par) |
| Construcción del Conductor | Cobre desnudo trenzado 7x26 |
| Configuración | 1 par trenzado blindado |
| Aislamiento | PVC con código de color ICEA E1 |
| Blindaje | Aluminio-poliéster (Al/Pet) con conductor de drenaje |
| Cubierta Exterior | PVC industrial resistente |
| Voltaje Nominal | 300V |
| Certificaciones | PLTC/ITC según NEC |
| Temperatura de Operación | -20°C a +80°C |
| Aplicaciones | Instrumentación, control, señales analógicas/digitales |
| Longitud de Bobina | 305 metros (1000 pies) |
| Color de Cubierta | Gris (típico industrial) |
Contenido del Paquete
📦 1x Bobina Cable Instrumentación 1032A📏 305 metros (1000 pies)📋 Etiqueta con especificaciones técnicas
Aplicaciones Recomendadas
🏭 Control Industrial y SCADAConexión de sensores, transmisores de temperatura/presión, PLCs y sistemas de monitoreo en plantas industriales
🔧 Automatización de ProcesosCableado de señales analógicas 4-20mA y digitales en sistemas de control distribuido (DCS) y automatización
🏢 Edificios Inteligentes (BMS)Interconexión de sistemas de gestión de edificios, HVAC, iluminación y control de accesos
⚡ Sistemas de EnergíaMonitoreo y control de subestaciones eléctricas, UPS y sistemas de distribución de energía
🌡️ Instrumentación de LaboratorioConexión de equipos de medición, analizadores y sistemas de adquisición de datos en laboratorios
💧 Control de Tratamiento de AguaCableado de sensores de pH, nivel, flujo y válvulas en plantas de tratamiento y bombeo
Preguntas Frecuentes
¿Qué significa la certificación PLTC/ITC y dónde puedo instalar este cable?
PLTC (Power Limited Tray Cable) e ITC (Instrumentation Tray Cable) son certificaciones NEC que permiten la instalación de este cable en bandejas portacables, conductos, canalizaciones industriales y áreas clasificadas para instrumentación. Estas certificaciones garantizan que el cable cumple con los estándares de seguridad para sistemas de control de bajo voltaje en ambientes industriales.
¿Para qué sirve el blindaje y el conductor de drenaje en este cable?
El blindaje de aluminio-poliéster protege las señales contra interferencia electromagnética (EMI) y ruido eléctrico generado por motores, variadores de frecuencia y equipos de potencia. El conductor de drenaje facilita la conexión a tierra del blindaje, drenando corrientes inducidas y mejorando la protección. Esto es esencial para mantener la integridad de señales analógicas de baja amplitud (como 4-20mA) en ambientes industriales ruidosos.
¿Cuál es la diferencia entre este cable 18 AWG y calibres mayores como 16 o 14 AWG?
El calibre 18 AWG es adecuado para señales de bajo voltaje y corriente (instrumentación, sensores, transmisores) en distancias moderadas (hasta 300-500 metros típicamente). Calibres mayores como 16 o 14 AWG se usan cuando se requiere menor resistencia para distancias largas, mayor capacidad de corriente, o cumplir requisitos específicos de caída de voltaje. Para la mayoría de aplicaciones de señales 4-20mA y RS-485, el 18 AWG es suficiente y más económico.
¿Puedo usar este cable en exteriores o ambientes con humedad?
El Belden 1032A está diseñado principalmente para instalaciones en interiores en bandejas, conductos y canalizaciones industriales. Si bien el PVC ofrece cierta resistencia a la humedad, para instalaciones en exteriores o enterradas se recomienda protección adicional con conductos herméticos o considerar cables con cubierta PE (polietileno) diseñados específicamente para uso exterior. Consulte la hoja técnica del fabricante para aplicaciones especiales.
¿Cómo debo terminar correctamente el blindaje de este cable?
El blindaje debe conectarse a tierra en UN solo extremo (normalmente en el lado del equipo o panel de control) para evitar lazos de tierra que pueden introducir ruido. El conductor de drenaje facilita esta conexión. En sistemas muy largos o con múltiples fuentes de ruido, consulte las mejores prácticas de aterrizamiento según estándares IEEE o ISA. Nunca deje el blindaje flotante (sin conexión) ya que pierde su efectividad.
¿Este cable es compatible con señales RS-485, Modbus o Profibus?
Sí, el Belden 1032A es adecuado para comunicaciones RS-485 y Modbus RTU en distancias cortas a moderadas (hasta 500 metros a velocidades estándar). Sin embargo, para aplicaciones críticas de comunicación digital o Profibus, se recomienda usar cables específicamente diseñados para esas aplicaciones (como Belden 3105A o equivalentes) que tienen impedancia controlada y mejores características de transmisión de datos. Este cable es óptimo para señales analógicas 4-20mA, 0-10V y aplicaciones de control discreto.
📎 Descargas:📄 Ficha Técnica
