Bobina Cable Instrumentación 305m (1000ft) 2x18 AWG 1 Par Blindado PLTC ITC Negro Belden 1032A
- SKU / Modelo: 1032A 0101000
- Marca: BELDEN
- Categoría: Cables de Control y Automatización
- Código de barras: 612825104988
- Garantía: 1 año
Precio normal:
$ 10,588.99 MXN
Precio en oferta
$ 8,271.99MXN
Envío calculado al finalizar la compra.
48 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción

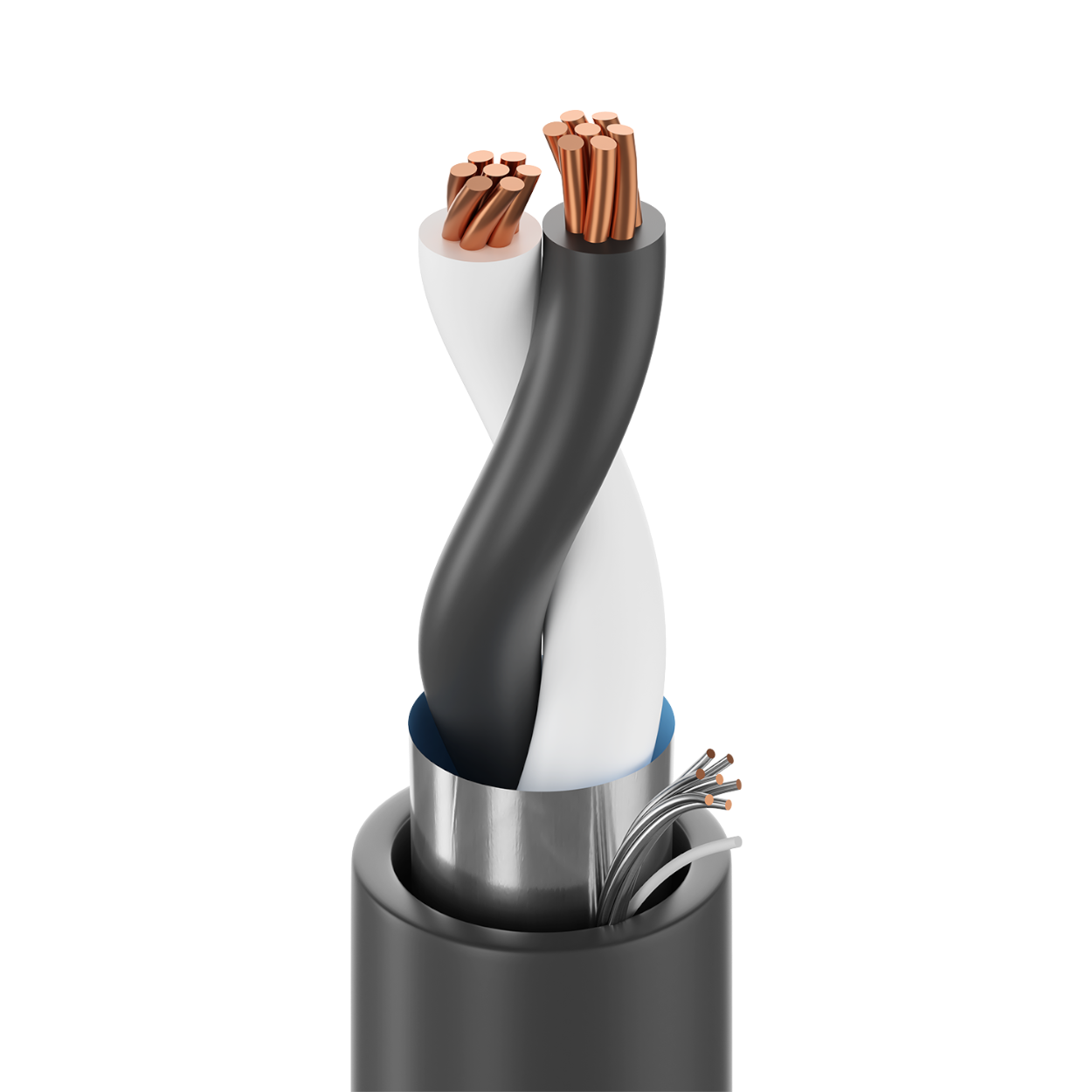

Bobina Cable Instrumentación 305m (1000ft) 2x18 AWG 1 Par Blindado PLTC ITC Negro Belden 1032A
Modelo 1032A 0101000 | Marca Belden
305m (1000ft)2x18 AWG1 Par BlindadoPLTC/ITCCobre Trenzado 7x26PVC
El cable Belden 1032A es una solución profesional de instrumentación industrial diseñada para transmisión confiable de señales analógicas y digitales en entornos industriales exigentes. Con calibre 2x18 AWG y 1 par blindado, este cable garantiza protección superior contra interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI), ideal para sistemas de control, automatización, adquisición de datos y monitoreo industrial.
Fabricado con conductores de cobre desnudo trenzado (7x26) y aislamiento de PVC con código de color ICEA E1, cumple con las certificaciones PLTC (Power Limited Tray Cable) e ITC (Instrumentation Tray Cable) para instalaciones en charolas y aplicaciones de control industrial. Su construcción blindada con drenaje proporciona excelente rechazo al ruido eléctrico, asegurando integridad de señal en ambientes con alta interferencia electromagnética.
Beneficios Principales
- Blindaje de aluminio-poliéster con conductor de drenaje para máxima protección contra EMI/RFI y fácil terminación
- Certificaciones PLTC e ITC para instalaciones industriales en charolas, cumpliendo normativas NEC
- Conductores de cobre trenzado 7x26 que proporcionan flexibilidad y resistencia mecánica superior
- Código de color ICEA E1 estándar para identificación rápida y reducción de errores en instalación
- Diseño robusto para ambientes industriales con temperatura de operación de -20°C a +105°C
- Bobina de 305 metros (1000 pies) ideal para instalaciones extensas con mínimo desperdicio
- Impedancia controlada y baja capacitancia para transmisión precisa de señales analógicas
- Compatible con sistemas de control, instrumentación, PLCs, SCADA y transmisores industriales
Especificaciones Tecnicas
| Característica | Especificación |
|---|---|
| Calibre AWG | 18 AWG (2 conductores) |
| Construcción Conductor | Cobre desnudo trenzado 7x26 |
| Número de Pares | 1 par |
| Aislamiento | PVC código color ICEA E1 |
| Blindaje | Aluminio-poliéster con conductor de drenaje |
| Chaqueta | PVC negro |
| Longitud Bobina | 305 m (1000 ft) |
| Certificaciones | PLTC, ITC, NEC Article 725 |
| Temperatura Operación | -20°C a +105°C |
| Voltaje Nominal | 300V |
| Diámetro Exterior | Aproximadamente 5.8 mm (0.228 in) |
| Color | Negro |
Contenido del Paquete
📦 1 Bobina de Cable Belden 1032A 305m🔧 Cable 2x18 AWG 1 Par Blindado📋 Certificaciones PLTC/ITC incluidas
Aplicaciones Recomendadas
🏭 Automatización IndustrialConexión de transmisores, sensores, actuadores y PLCs en plantas manufactureras
🔌 Sistemas de ControlCableado para sistemas SCADA, DCS y paneles de control industrial
📊 Instrumentación AnalógicaTransmisión de señales 4-20mA, termopares, RTDs y transductores de presión
⚡ Áreas con Alto EMI/RFIInstalaciones cerca de motores, VFDs, soldadoras y equipos de alta potencia
🏢 Edificios InteligentesSistemas BMS, HVAC, monitoreo energético y control de accesos industriales
🛢️ Petróleo y GasMonitoreo de procesos, medición de flujo, presión y temperatura en refinerías
Preguntas Frecuentes
¿Qué significa PLTC e ITC en este cable?
PLTC (Power Limited Tray Cable) e ITC (Instrumentation Tray Cable) son certificaciones NEC que permiten instalar este cable en charolas portacables para aplicaciones de control limitado de potencia e instrumentación industrial respectivamente.
¿Puedo usar este cable para señales 4-20mA?
Sí, el Belden 1032A es ideal para señales 4-20mA. Su blindaje protege contra interferencias electromagnéticas que podrían afectar la precisión de estas señales analógicas de baja corriente en ambientes industriales.
¿Cómo se conecta el conductor de drenaje del blindaje?
El conductor de drenaje debe conectarse a tierra únicamente en un extremo del cable (generalmente en el lado del controlador/receptor) para evitar loops de tierra. Nunca conecte ambos extremos a tierra simultáneamente.
¿Es adecuado para instalación en exteriores?
El cable tiene chaqueta de PVC resistente, pero para instalación exterior directa se recomienda usar conduit o charola con protección UV. Para exposición directa al sol, considere versiones con chaqueta resistente a rayos UV.
¿Qué diferencia hay entre este cable y un cable multiconductor sin blindaje?
El blindaje de aluminio-poliéster proporciona hasta 90% de protección contra EMI/RFI, crítico en ambientes industriales. Los cables sin blindaje son susceptibles a ruido eléctrico que puede causar lecturas erróneas en instrumentación.
¿Puedo usar este cable para comunicación RS-485?
Aunque funciona para distancias cortas, para RS-485 se recomienda cable específicamente diseñado con impedancia característica de 120 ohms y par trenzado balanceado. El 1032A está optimizado para señales analógicas de instrumentación.
📎 Descargas:📄 Ficha Técnica
