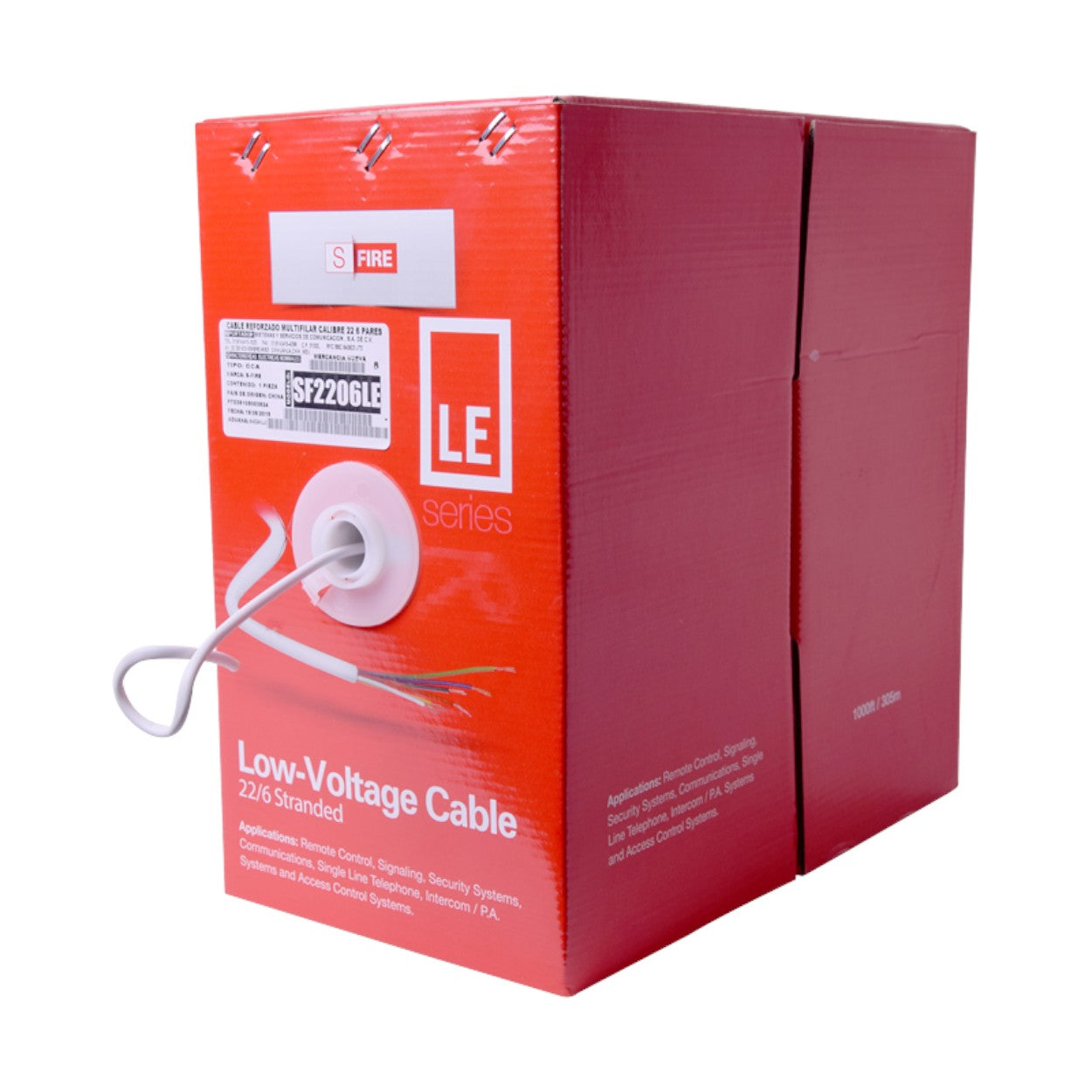

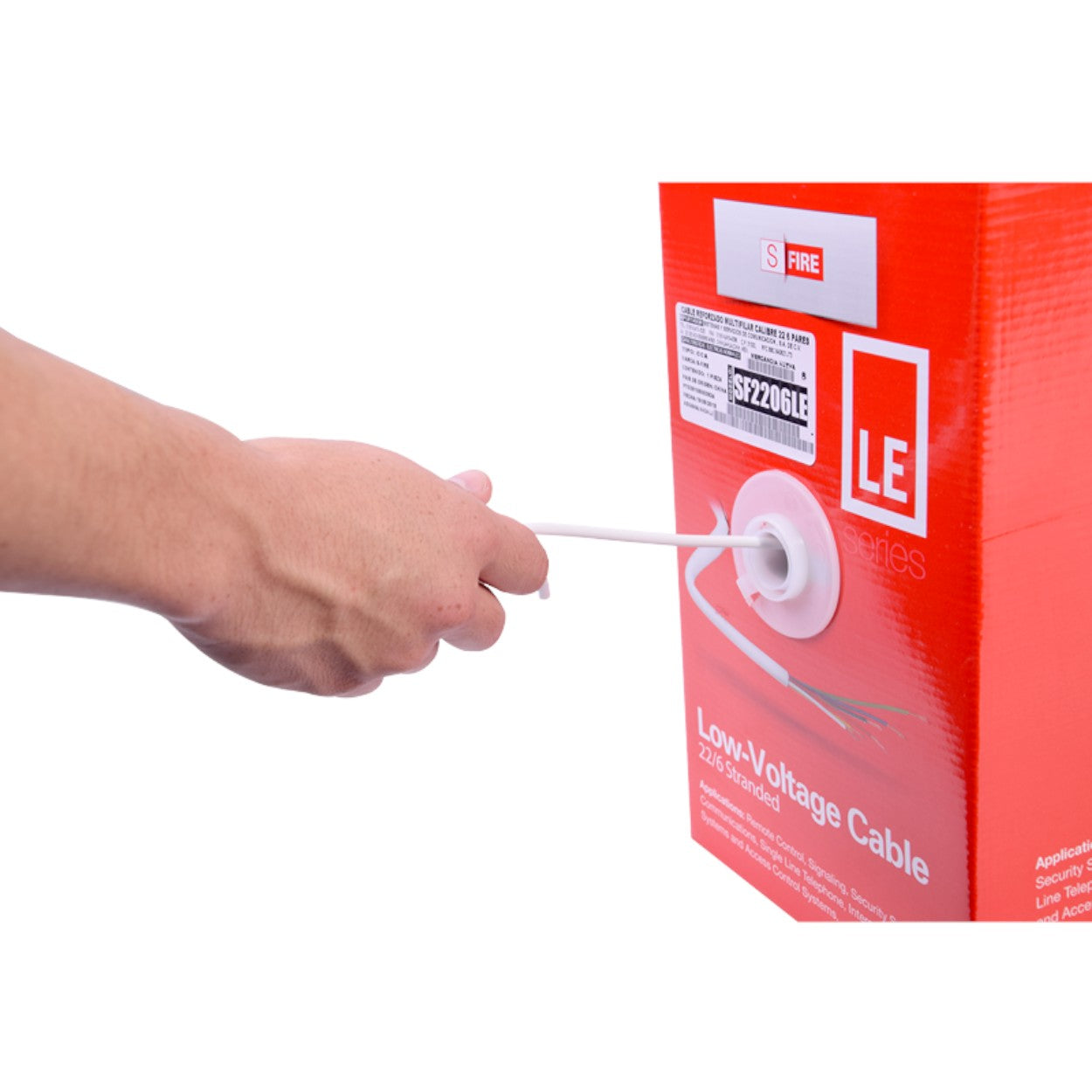

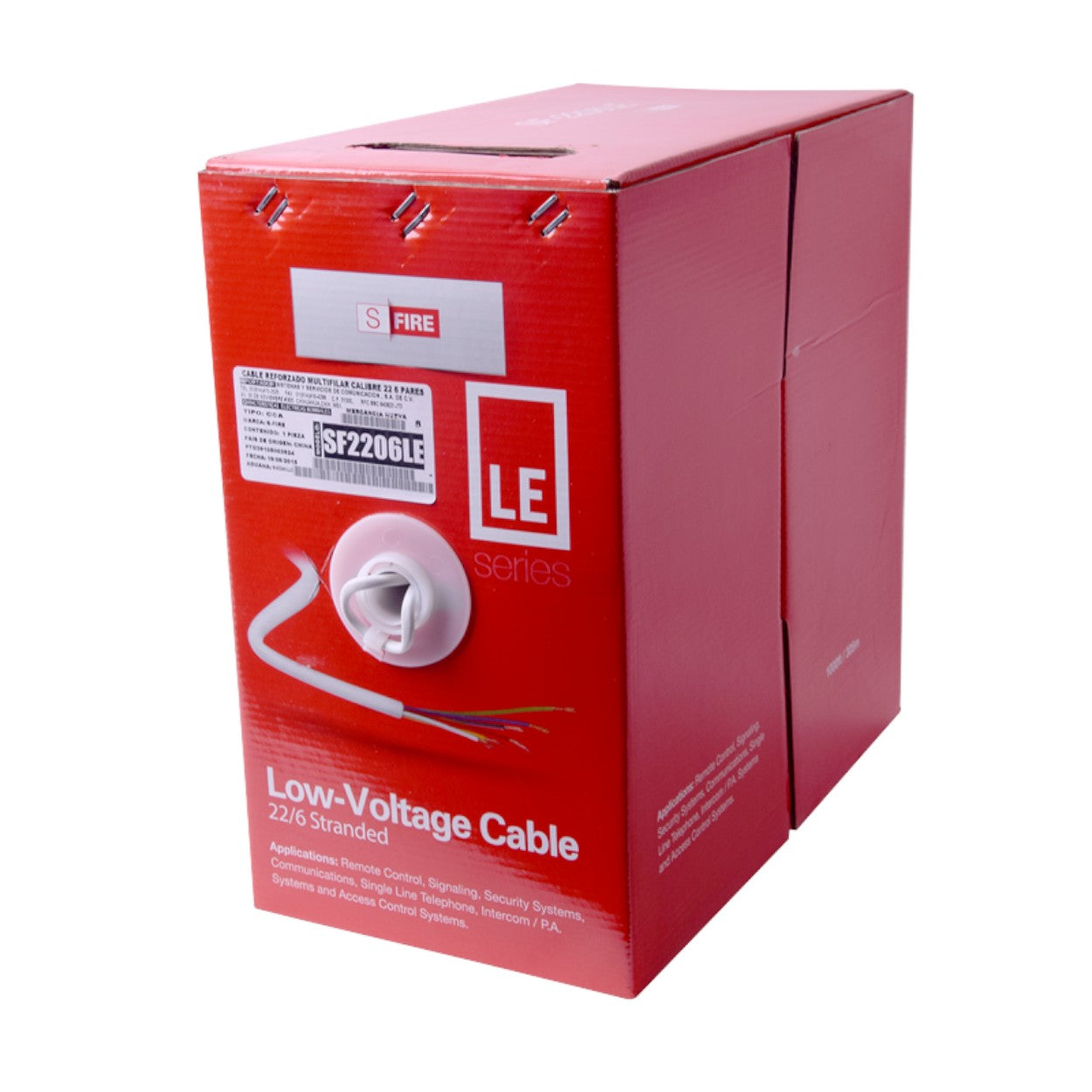

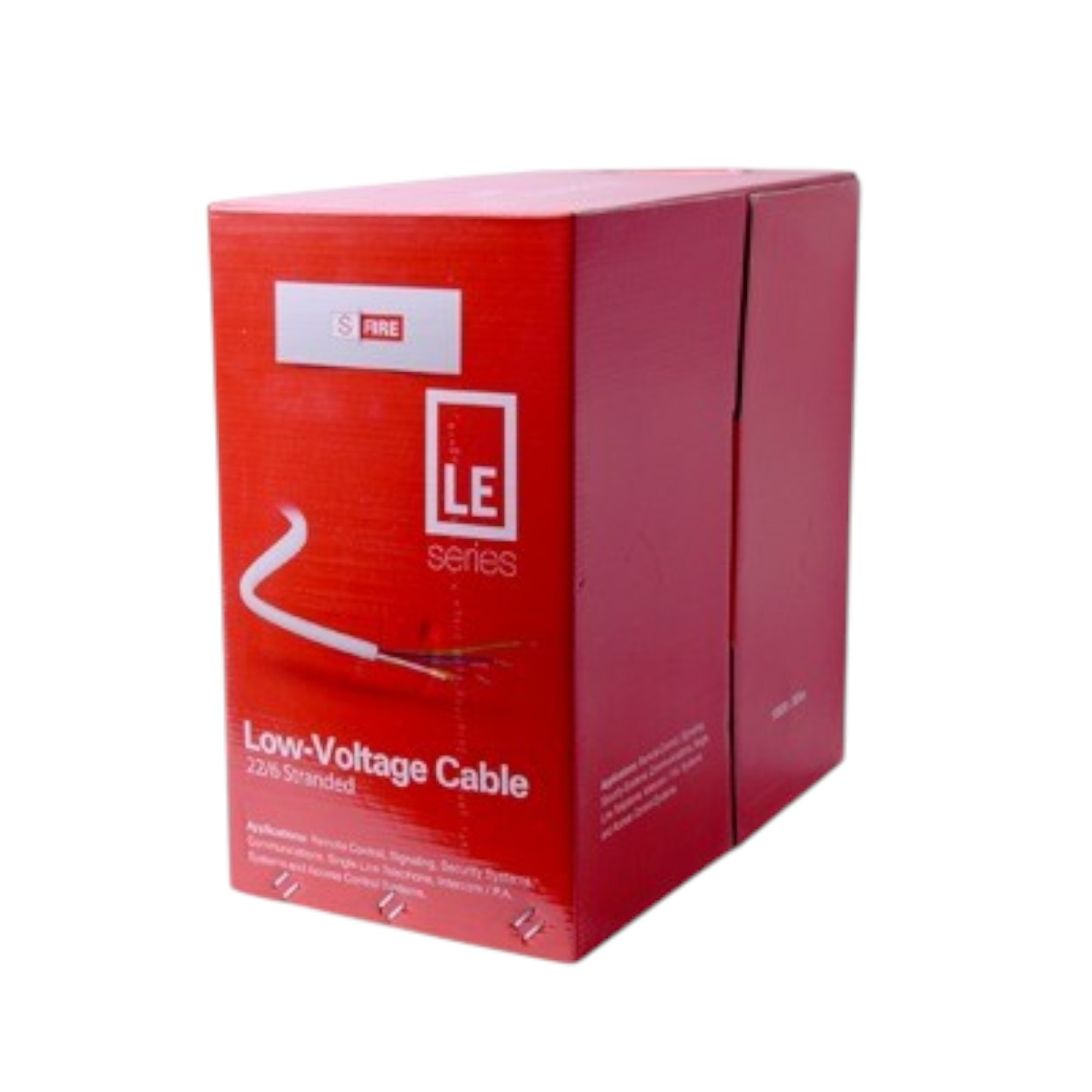

Bobina Cable Alarma 305m (1001ft) 6x22 AWG CCA Blanco SFIRE SF-22-06-LE
- SKU / Modelo: SF-22-06-LE
- Marca: SFIRE
- Categoría: Cables de Control y Automatización
- Garantía: 1 año
Precio normal:
$ 1,820.99 MXN
Precio en oferta
$ 1,421.99MXN
Envío calculado al finalizar la compra.
259 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
Bobina de 305 Metros (1000 Pies) / Cable de CCA / 6 x 22 AWG / Tipo Aluminio Revestido de Cobre / Aplicaciones en Control de Acceso / Alarmas de Intrusión/Control de Acceso / Automatización / Interfonos y TV Porteros
Modelo SF-22-06-LE | Marca SFIRE
305.1m (1001ft)6x22 AWGCCA6 ConductoresAlarmas e IntrusiónBlanco

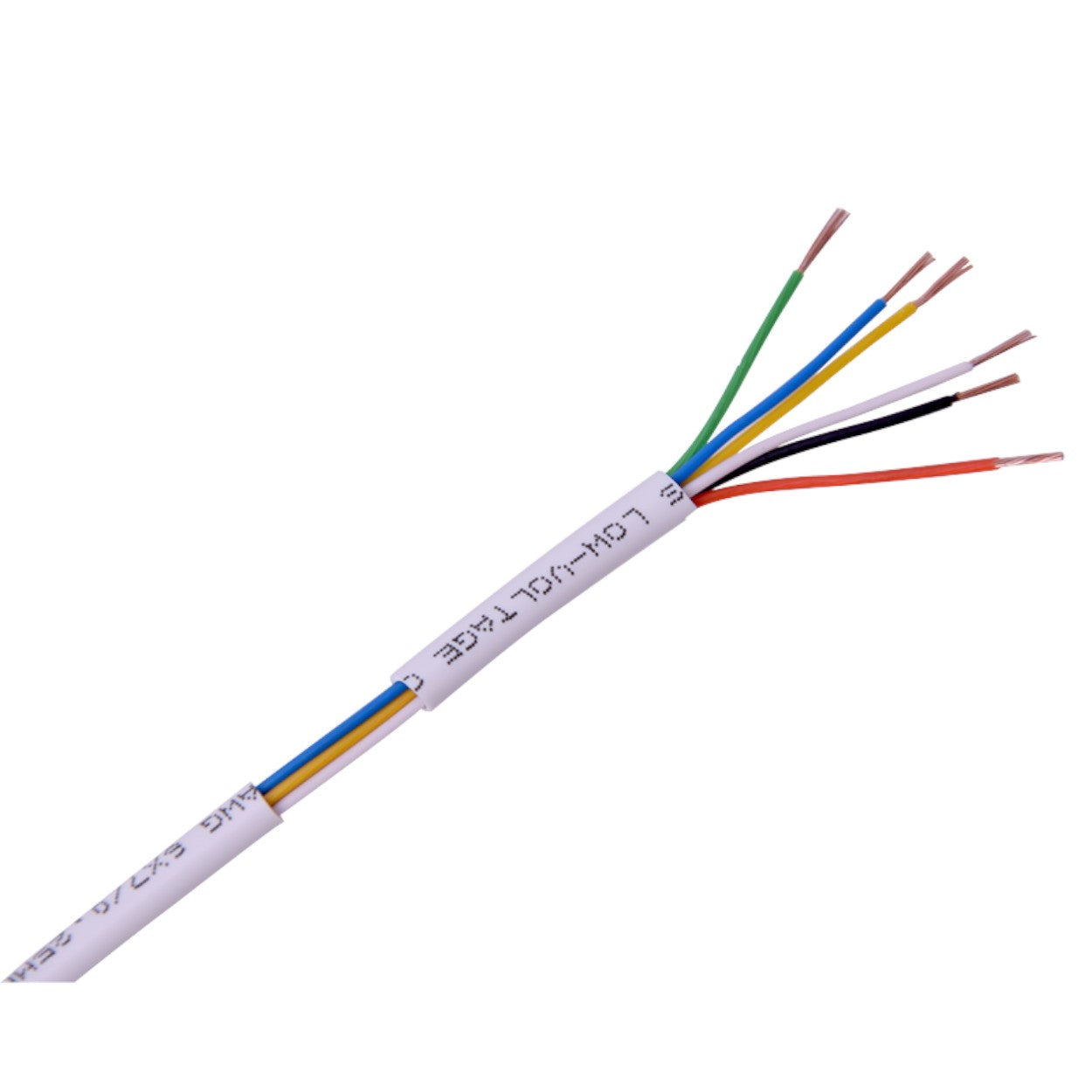

El cable SF-22-06-LE es una bobina multipropósito de 305.1 metros (1001 pies) con 6 conductores calibre 22 AWG fabricados en CCA (Copper Clad Aluminum), diseñada específicamente para sistemas de alarma, intrusión, control de acceso y automatización residencial o comercial. Este cable cumple con especificaciones técnicas que garantizan transmisión confiable de señales de bajo voltaje hasta 12-24V DC, soportando corrientes de hasta 0.92A por conductor según normativa NEC, lo que lo hace ideal para interconectar sensores de movimiento, contactos magnéticos, teclados, sirenas y módulos de expansión en instalaciones de seguridad electrónica.
La construcción con conductores de aluminio revestido en cobre (CCA) ofrece una solución económica sin comprometer la funcionalidad en aplicaciones de seguridad de baja corriente, manteniendo flexibilidad durante la instalación y resistencia adecuada para tendidos en canalización, ductos o instalación superficial. El aislamiento PVC blanco de cada conductor proporciona identificación clara mediante código de colores estándar, facilitando el mapeo de zonas en paneles de alarma multi-zona y reduciendo tiempos de instalación en proyectos residenciales, comerciales e industriales.
Beneficios Principales
- Bobina completa de 305.1 metros (1001 pies) ideal para proyectos extensos sin empalmes intermedios que puedan generar puntos de falla
- 6 conductores independientes calibre 22 AWG permiten conexión simultánea de múltiples zonas, alimentación auxiliar y comunicación de datos en un solo tendido
- Conductor CCA (Copper Clad Aluminum) reduce costos de instalación hasta 40% comparado con cobre sólido manteniendo rendimiento en aplicaciones de alarma y señalización
- Aislamiento PVC con código de colores facilita identificación de circuitos durante instalación y mantenimiento, cumpliendo con prácticas de cableado estructurado
- Flexibilidad óptima para instalación en tubería conduit, canaletas, plafones falsos y montaje superficial sin riesgo de fractura por doblado
- Compatible con paneles de alarma de todas las marcas: DSC, Honeywell, Paradox, Texecom, Crow, DMP y sistemas híbridos de intrusión
- Temperatura de operación -10°C a +60°C permite uso en ambientes interiores y exteriores protegidos sin degradación del aislamiento
- Presentación en bobina compacta facilita almacenamiento en vehículos de servicio y reduce desperdicio mediante corte a medida según requerimiento
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Longitud Total | 305.1 metros (1001 pies) |
| Número de Conductores | 6 conductores independientes |
| Calibre AWG | 22 AWG (0.64 mm de diámetro por conductor) |
| Material Conductor | CCA (Copper Clad Aluminum - Aluminio Revestido en Cobre) |
| Tipo de Construcción | Conductores sólidos (no trenzados) |
| Material Aislamiento | PVC (Cloruro de Polivinilo) |
| Color Chaqueta Exterior | Blanco |
| Voltaje Máximo Recomendado | 12-24V DC (sistemas de bajo voltaje) |
| Corriente Máxima por Conductor | 0.92A @ 22 AWG según NEC |
| Resistencia por Conductor | 52.5 Ω/km aproximadamente |
| Temperatura de Operación | -10°C a +60°C |
| Aplicaciones Principales | Alarmas, intrusión, control de acceso, automatización, CCTV analógico, intercomunicación |
| Código de Colores Interno | Estándar multipar (identificación por aislamiento de color) |
| Presentación | Bobina de cartón reforzado |
Contenido del Paquete
📦 1x Bobina Cable Alarma 305.1m SF-22-06-LE📄 Etiqueta con especificaciones técnicas
Aplicaciones Recomendadas
🏠 Sistemas de Alarma ResidencialConexión de sensores de movimiento PIR, contactos magnéticos de puertas/ventanas, teclados y sirenas a panel central de hasta 6 zonas cableadas
🏢 Intrusión Comercial e IndustrialCableado perimetral para sistemas de detección de intrusos en bodegas, oficinas, retail y naves industriales con múltiples puntos de sensado
🔐 Control de Acceso MulticircuitoInterconexión de lectoras RFID, botones de salida, contactos de puerta, cerraduras electromagnéticas y fuentes de alimentación en sistemas de entrada única
🚨 Automatización y SeñalizaciónCircuitos de control para activación de iluminación, electroválvulas, relevadores y dispositivos de señalización audiovisual en automatización residencial básica
🏗️ Cableado Estructurado SeguridadBackbone de bajo voltaje para interconexión de subsistemas de seguridad (CCTV analógico, alarma, incendio) en edificios de hasta 3 niveles
🔧 Mantenimiento y AmpliacionesReemplazo de cableado deteriorado o extensión de zonas en sistemas de alarma legacy sin necesidad de sustituir panel completo
Productos Complementarios
Contactos Magnéticos de Empotrar/SuperficieSensores de apertura para puertas y ventanas compatibles con zonas NC/NA del cable 22 AWG
Detectores de Movimiento PIR DualesSensores volumétricos con tecnología infrarrojo pasivo y microondas para detección de intrusión confiable
Sirenas Interiores/Exteriores 12VDispositivos de señalización acústica de 110-120 dB alimentados directamente desde panel de alarma
Teclados Alfanuméricos LED/LCDInterfaces de usuario para armado/desarmado y programación de sistemas de intrusión residenciales y comerciales
Fuentes de Alimentación 12V 5A-10ASuministro de energía auxiliar para distribución a dispositivos de campo cuando el panel tiene limitación de corriente
Conectores y Regletas de DistribuciónBloques terminales para organización de cableado en gabinetes de control y cajas de conexión perimetrales
Preguntas Frecuentes
¿Cuál es la diferencia entre CCA y cobre sólido 100% en aplicaciones de alarma?
El CCA (Copper Clad Aluminum) tiene un núcleo de aluminio revestido con capa de cobre. Para aplicaciones de alarma e intrusión que operan con corrientes menores a 1A y voltajes de 12-24V DC, el CCA ofrece rendimiento equivalente al cobre sólido con ahorro de costo significativo. La principal diferencia es que CCA tiene mayor resistencia eléctrica (aproximadamente 55% más que cobre puro), lo que limita su uso en distancias superiores a 150 metros por circuito o aplicaciones que requieran corrientes superiores a 2A. Para sistemas de alarma estándar con sensores de bajo consumo (5-30mA), el CCA del SF-22-06-LE es completamente funcional. No se recomienda para PoE, audio profesional o aplicaciones que requieran certificación UL específica para cobre sólido.
¿Qué distancia máxima puedo cubrir con este cable en un sistema de alarma típico?
Para sistemas de alarma convencionales de 12V DC con sensores de bajo consumo (PIR, contactos magnéticos que operan entre 5-30mA), el cable 22 AWG CCA permite distancias de hasta 150 metros por circuito sin caída de voltaje significativa. A 24V DC, la distancia puede extenderse hasta 200 metros. Para sirenas que consumen 200-500mA, se recomienda limitar distancias a 60-80 metros o utilizar calibres más gruesos (18-20 AWG). En aplicaciones de comunicación de datos RS-485 para teclados o módulos de expansión, la distancia máxima es 300 metros a 9600 bps. Siempre calcule la caída de voltaje según corriente total del circuito: para 12V DC con 10% caída máxima permitida (1.2V), use fórmula V=I×R×2L donde R=52.5Ω/km para 22 AWG CCA.
¿Es necesario utilizar todos los 6 conductores o puedo dejar algunos sin uso?
No es necesario utilizar los 6 conductores simultáneamente; puede usar únicamente los pares que requiera su instalación y dejar los restantes sin conexión para futuras expansiones. Práctica recomendada: (1) Use un par (2 conductores) para alimentación auxiliar 12V DC+ y GND, (2) Use pares individuales para cada zona de alarma (un conductor para señal, otro para común/tierra), (3) Deje al menos un par de respaldo para reemplazos sin necesidad de tender cable nuevo. Asegúrese de aislar correctamente con cinta los extremos de conductores no utilizados para evitar cortocircuitos. El código de colores interno facilita identificación: documente qué color asignó a cada función durante instalación inicial para simplificar mantenimiento futuro.
¿Este cable es adecuado para instalación en exteriores o zonas húmedas?
El SF-22-06-LE tiene aislamiento PVC estándar que NO es resistente a rayos UV ni está clasificado para exposición directa a intemperie. Para instalación exterior, el cable DEBE ir dentro de tubería conduit metálica o PVC que lo proteja de humedad, radiación solar y daño mecánico. En zonas húmedas o con condensación (sótanos, cuartos de máquinas), utilice conduit sellado con conectores herméticos y aplique sellador dieléctrico en terminales. Para aplicaciones permanentes en intemperie sin conduit, especifique cable con clasificación "Direct Burial" o "Sunlight Resistant". El rango de temperatura de operación -10°C a +60°C es adecuado para la mayoría de climas, pero la chaqueta PVC puede volverse rígida bajo 0°C, dificultando instalación en temporada invernal en regiones frías.
¿Puedo usar este cable para transmitir video CCTV analógico o audio de interfones?
El cable 22 AWG de 6 conductores puede utilizarse para transmisión de señales de video compuesto CVBS en distancias cortas (máximo 50 metros) usando un par trenzado manualmente, aunque la calidad de imagen será inferior a coaxial RG59 debido a mayor atenuación y susceptibilidad a interferencia electromagnética. Para audio de interfones analógicos, el cable funciona correctamente hasta 100 metros con niveles de línea estándar (0.5-2V RMS). NO es adecuado para: (1) Audio balanceado profesional de baja impedancia que requiere cable blindado, (2) Video HD-TVI/AHD/CVI que necesita impedancia controlada 75Ω, (3) Señales digitales de alta velocidad. Si su proyecto requiere combinación de alarma + video + audio, considere tender el SF-22-06-LE para alarma y cables específicos (RG59 para video, UTP Cat5e para datos) en el mismo conduit para futureproofing.
¿Qué herramientas necesito para trabajar con este calibre de cable?
Para cable 22 AWG requiere: (1) Ponchadora tipo "crimping tool" con matriz para terminales de compresión 22-18 AWG (marcas recomendadas: Klein Tools, Paladin, Ideal), (2) Pinzas peladoras de cable ajustables o automáticas calibradas para 22 AWG - retirar 6-8mm de aislamiento sin dañar conductor, (3) Cortadora diagonal de precisión para cortes limpios sin aplastar conductores, (4) Multímetro digital para verificar continuidad y resistencia de circuitos antes de energizar, (5) Terminales de compresión tipo fork, ring o ferrule de 22 AWG según tipo de bornera en panel de alarma, (6) Etiquetadora o marcadores permanentes para identificación de conductores en ambos extremos. Para instalaciones profesionales, invierta en probador de cable multipropósito que verifique los 6 conductores simultáneamente detectando cortocircuitos, circuitos abiertos y cruces.
📎 Descargas:📄 Ficha Técnica
