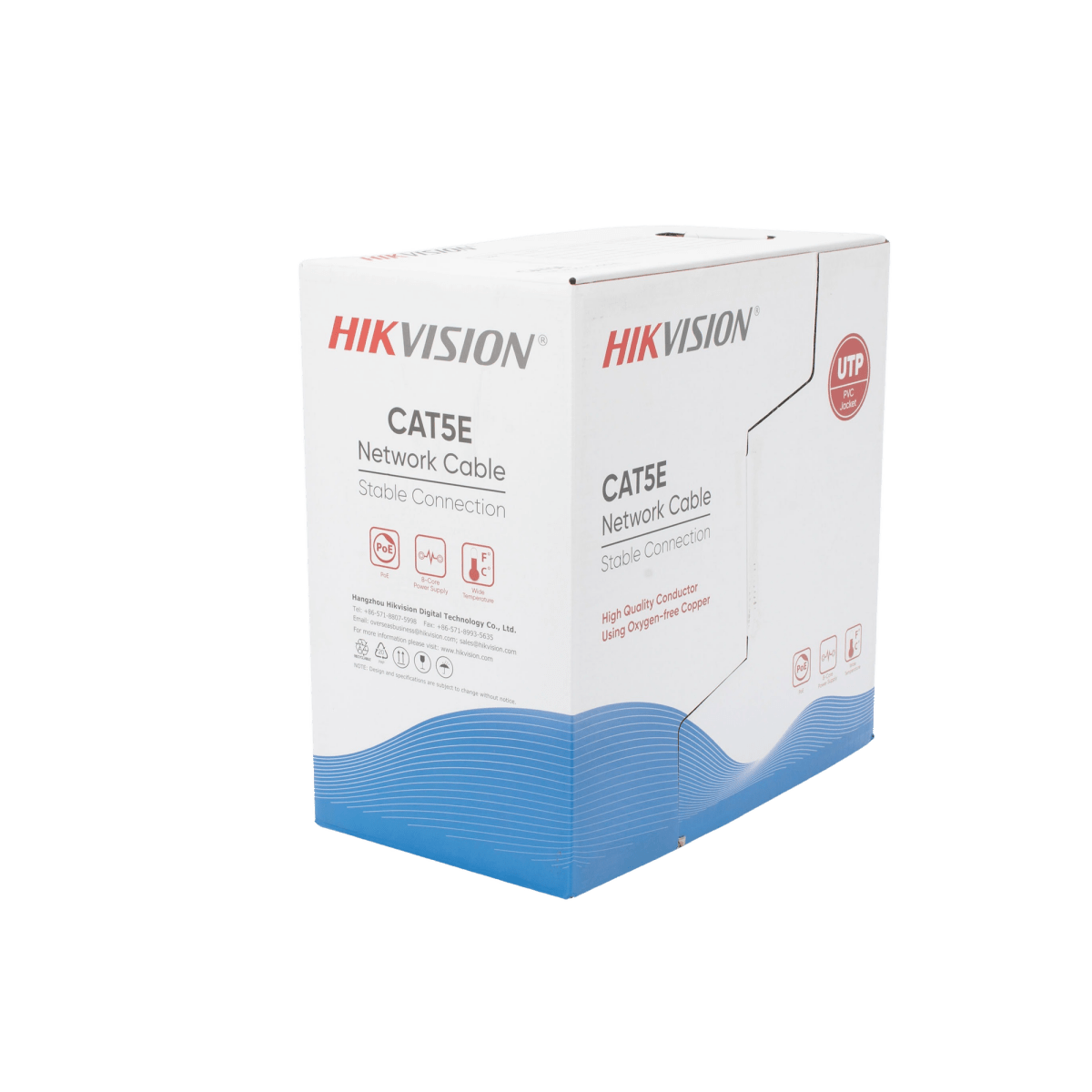

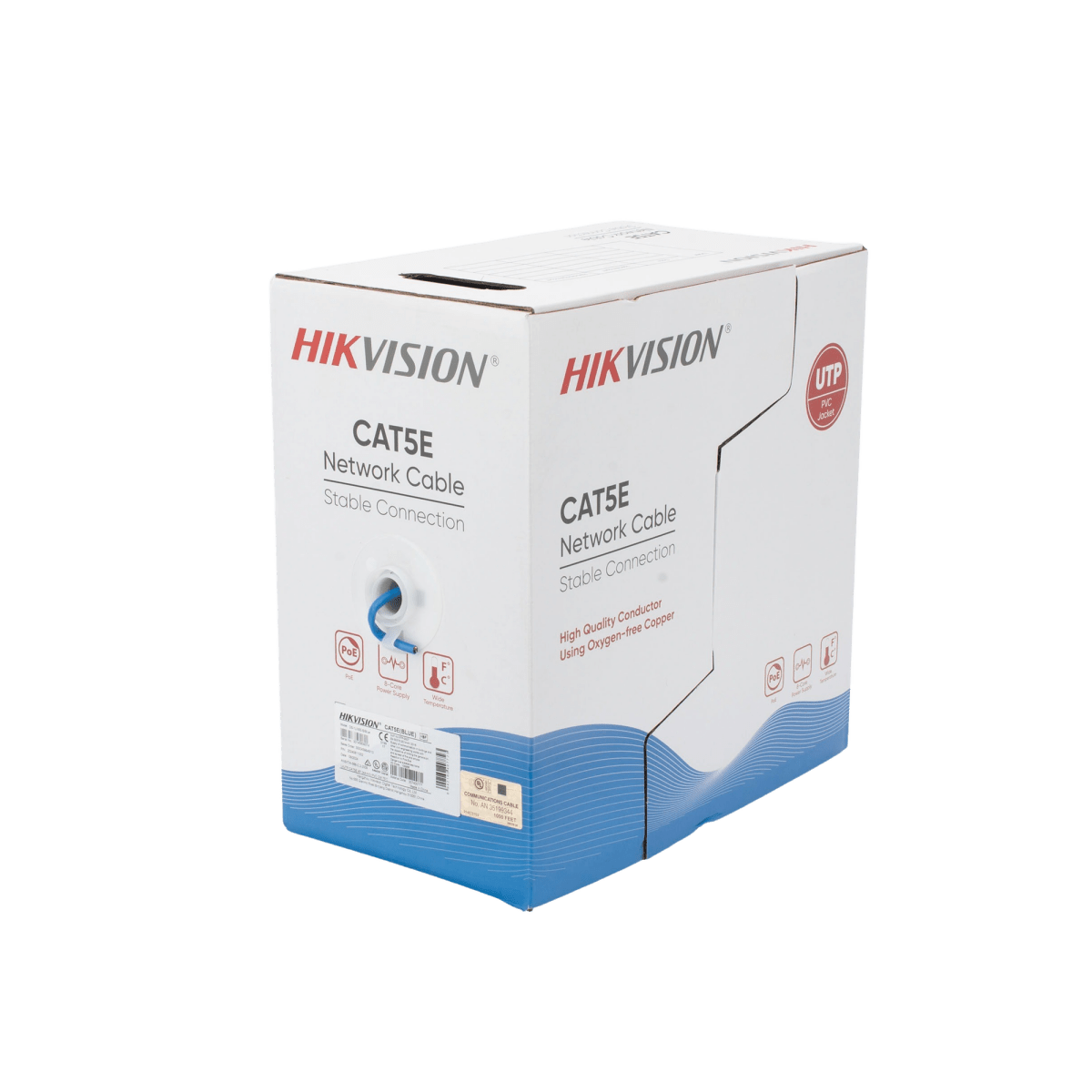

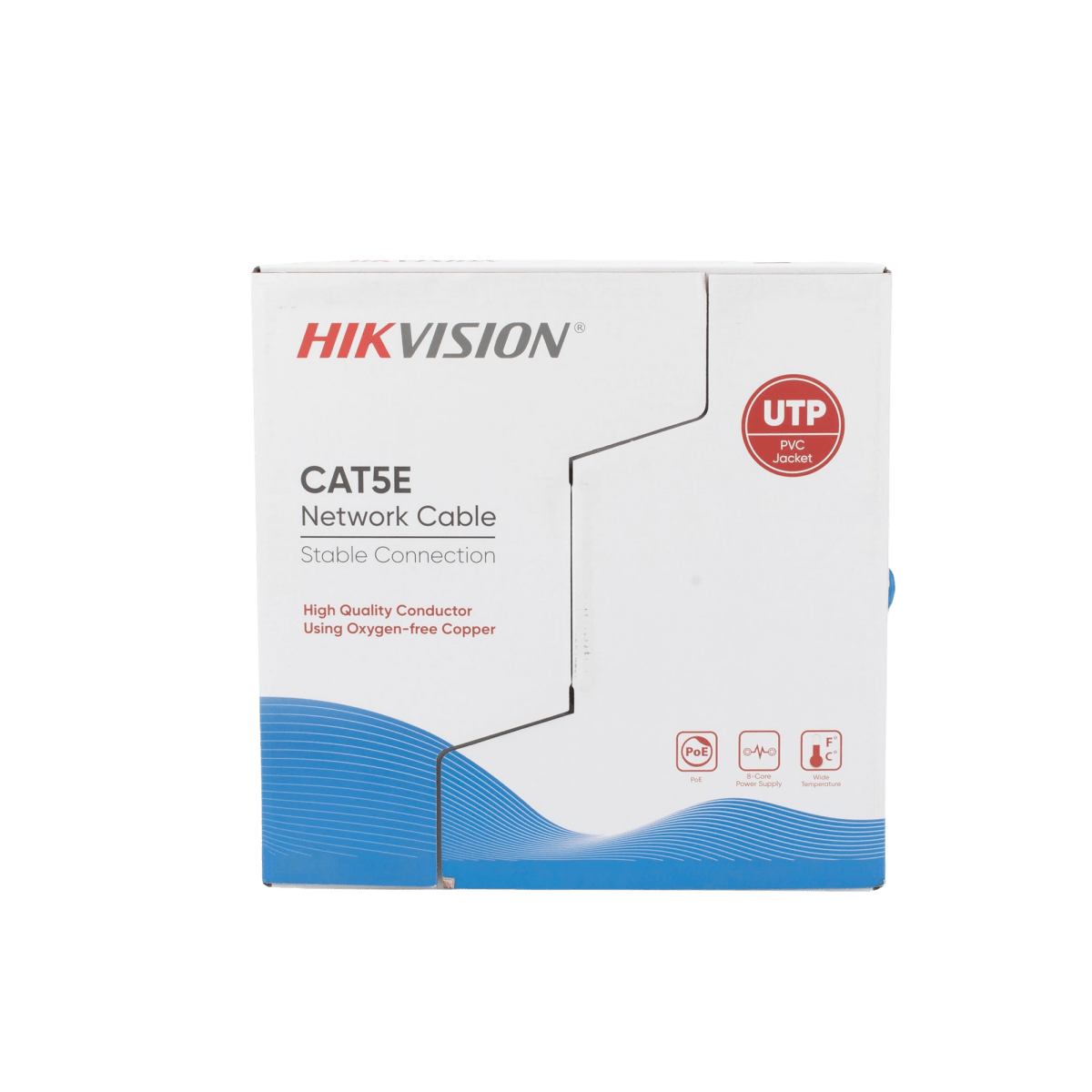

Bobina de Cable UTP 305 Metros (1000 Pies) / Cat5E (24 AWG) / Color Azul / PVC (CM) / Uso en Interior / 100% Cobre / Aplicaciones de CCTV y Redes de Datos
Modelo DS-1LN5E-SB | Marca Hikvision
305m (1000ft)Cat5E 24 AWG100% CobrePVC (CM)Uso InteriorColor AzulCCTV y Redes
La bobina de cable UTP Cat5E DS-1LN5E-SB es un cable de red de 305 metros (1000 pies) certificado para transmisión de datos a velocidades de hasta 100 Mbps (Fast Ethernet) según estándar TIA/EIA-568-B.2, con conductores de 100% cobre calibre 24 AWG que garantizan mínima atenuación y máxima eficiencia en aplicaciones de CCTV, redes LAN, telefonía IP y sistemas de control de acceso. Fabricado por Hikvision con cubierta PVC (CM) clasificada para instalaciones en interior, este cable ofrece desempeño confiable en tendidos horizontales hasta 90 metros y enlaces de hasta 100 metros con patch cords.
El cable Cat5E de 4 pares trenzados sin blindaje (UTP) proporciona protección contra interferencias electromagnéticas (EMI) mediante la técnica de trenzado, cumpliendo con normativas internacionales para cableado estructurado. Su diseño con conductor sólido de cobre puro facilita la terminación en jacks RJ45 y patch panels, siendo ideal para instaladores profesionales que buscan rendimiento constante en proyectos residenciales, comerciales e industriales. La presentación en bobina de 305 metros optimiza costos al eliminar desperdicios y permite planificar instalaciones de mediano y gran alcance.
Con cubierta de PVC azul que facilita identificación visual en cuartos de telecomunicaciones y bastidores, el DS-1LN5E-SB es compatible con estándares IEEE 802.3 (Ethernet), IEEE 802.3u (Fast Ethernet) y soporta aplicaciones PoE (Power over Ethernet) IEEE 802.3af/at, permitiendo alimentar cámaras IP, teléfonos VoIP y puntos de acceso inalámbricos a través del mismo cable de datos. Su clasificación CM (Communications) lo hace apto para instalaciones en edificios sin requerimientos plenum.
Beneficios Principales
- Conductores 100% cobre calibre 24 AWG para máxima conductividad y mínima resistencia eléctrica en tendidos largos
- 305 metros (1000 pies) en bobina para proyectos de mediano alcance con mínimo desperdicio de material
- Certificado Cat5E para transmisión de datos hasta 100 Mbps a frecuencias de 100 MHz
- Compatible con PoE (IEEE 802.3af/at) para alimentar cámaras IP y dispositivos de red remotos
- Cubierta PVC (CM) clasificada para uso en interior según NEC/UL, resistente a abrasión y factores ambientales controlados
- Color azul para fácil identificación en instalaciones multired y cumplimiento de códigos de cableado estructurado
- 4 pares trenzados UTP que minimizan diafonía (crosstalk) y optimizan integridad de señal
- Diseño con conductor sólido que facilita terminación profesional en conectores RJ45, patch panels y jacks
- Aplicaciones versátiles: CCTV analógico/IP, redes LAN, telefonía, control de acceso, automatización y sistemas de sonido
- Manufactura Hikvision con controles de calidad que garantizan desempeño según especificaciones TIA/EIA
Especificaciones Tecnicas
| Característica |
Especificación |
| Categoría de Cable |
Cat5E (Enhanced Category 5) |
| Longitud Total |
305 metros (1000 pies) |
| Calibre de Conductor |
24 AWG |
| Material de Conductor |
100% Cobre (Copper) |
| Tipo de Conductor |
Sólido |
| Número de Pares |
4 pares trenzados |
| Tipo de Blindaje |
UTP (Unshielded Twisted Pair) |
| Material de Cubierta |
PVC (Polyvinyl Chloride) |
| Clasificación NEC/UL |
CM (Communications) |
| Color de Cubierta |
Azul |
| Aplicación Recomendada |
Uso en Interior |
| Frecuencia Máxima |
100 MHz |
| Velocidad de Transmisión |
Hasta 100 Mbps (Fast Ethernet) |
| Estándares Compatibles |
TIA/EIA-568-B.2, IEEE 802.3, IEEE 802.3u, IEEE 802.3af/at |
| Distancia Máxima Horizontal |
90 metros (enlace total 100m) |
| Compatible con PoE |
Sí (IEEE 802.3af/at) |
| Temperatura de Operación |
-20°C a +60°C |
| Impedancia |
100 Ω ± 15 Ω |
| Presentación |
Bobina pull-box |
Contenido del Paquete
📦 1x Bobina Cable UTP Cat5E 305m DS-1LN5E-SB📋 Documentación técnica impresa🏷️ Etiqueta con especificaciones y código de lote
Aplicaciones Recomendadas
🏢 Redes LAN CorporativasCableado horizontal para estaciones de trabajo, impresoras de red y servidores en oficinas y edificios comerciales
📹 Sistemas CCTV IPConexión de cámaras IP con soporte PoE para videovigilancia en comercios, bodegas, estacionamientos y perímetros
☎️ Telefonía IP y VoIPInfraestructura para teléfonos IP y sistemas de comunicación unificada con alimentación PoE
🚪 Control de AccesoInterconexión de lectoras, controladores y paneles de control de acceso en edificios inteligentes
📡 Puntos de Acceso WiFiTendido backbone para Access Points inalámbricos con PoE en hoteles, campus y centros comerciales
🏠 Automatización ResidencialCableado estructurado para domótica, video porteros IP y sistemas de gestión energética
Productos Complementarios
Conectores RJ45 Cat5EPlug modulares para terminación profesional de los extremos del cable en campo
Patch Panel Cat5E 24 PuertosOrganizador de conexiones para cuarto de telecomunicaciones o rack de datos
Jacks Keystone Cat5EConectores hembra para faceplate y patch panel, compatible con esquemas T568A/B
Herramienta Ponchadora RJ45Pinza de impacto para terminación de conectores con función de corte y despunte
Probador de Cables LANTester para verificar continuidad, mapeo de pares y detección de fallas en instalación
Canaleta PVC 40x25mmDucto para protección y organización del tendido horizontal en muros y techos
Preguntas Frecuentes
¿Qué distancia máxima puedo tender con este cable Cat5E sin pérdida de señal?
Según estándar TIA/EIA-568-B, la distancia máxima recomendada para cableado horizontal es de 90 metros. Agregando hasta 10 metros de patch cords (cables de parcheo) en cada extremo, el enlace total puede alcanzar 100 metros manteniendo rendimiento óptimo para Fast Ethernet (100 Mbps). Para distancias mayores se requiere equipo activo (switch, repetidor) o migración a fibra óptica.
¿Este cable soporta aplicaciones PoE para alimentar cámaras IP?
Sí, el cable UTP Cat5E DS-1LN5E-SB es compatible con estándares PoE (IEEE 802.3af) y PoE+ (IEEE 802.3at). Los conductores de 100% cobre calibre 24 AWG garantizan baja resistencia eléctrica, permitiendo transmisión simultánea de datos y energía hasta 15.4W (PoE) o 30W (PoE+) para alimentar cámaras IP, teléfonos VoIP, puntos de acceso WiFi y otros dispositivos sin necesidad de fuente de alimentación local.
¿Puedo instalar este cable en exteriores o áreas húmedas?
No. Este cable tiene clasificación CM (Communications) con cubierta PVC diseñada exclusivamente para uso en interiores en ambientes secos y controlados. Para aplicaciones en exteriores se requiere cable Cat5E clasificación CMX (Outdoor) o PE (Polietileno) con protección UV, resistencia a humedad y variaciones térmicas extremas. La instalación en exteriores del DS-1LN5E-SB invalidaría garantía y no cumpliría códigos de seguridad eléctrica.
¿Cuál es la diferencia entre conductor sólido y conductor trenzado (stranded)?
El conductor sólido (como el de esta bobina) consiste en un alambre único de cobre por conductor, ofreciendo menor atenuación de señal en tendidos largos y mejor desempeño eléctrico. Es ideal para instalaciones permanentes (cableado horizontal en muros, ductos, techos). El conductor trenzado (stranded) está formado por múltiples hilos delgados, es más flexible y se usa en patch cords cortos. El cable sólido se termina con jacks o patch panels; el stranded con conectores RJ45 para patcheo.
¿Qué esquema de ponchado debo usar: T568A o T568B?
Ambos esquemas (T568A y T568B) son válidos según estándar TIA/EIA-568 y ofrecen el mismo desempeño eléctrico. Lo crítico es usar el MISMO esquema en ambos extremos del enlace para mantener la integridad de pares. En América Latina y México, el esquema T568B es más común en instalaciones comerciales. Para redes nuevas, se recomienda T568B por compatibilidad; para ampliaciones, seguir el esquema existente en la instalación. Nunca mezcle esquemas en el mismo enlace.
¿Cuántas cámaras IP puedo conectar con esta bobina de 305 metros?
Depende de la topología de red y distancias. Considerando instalación típica con cámaras a distancias promedio de 30-50 metros del switch PoE central, una bobina de 305m puede cablear entre 6 y 10 cámaras IP (incluyendo despuntes, reservas y márgenes de instalación). Para proyectos precisos, mida distancias reales en plano, agregue 10-15% para trayectorias indirectas, subidas verticales y reservas técnicas. Es recomendable adquirir una bobina adicional en proyectos de más de 8 cámaras para evitar faltantes.
