Botón de Salida Táctil LED 12-24VCC NO/NC/COM Carcasa Plástica YLI TSK-830A(LED)
- SKU / Modelo: TSK-830A(LED)
- Marca: YLI ELECTRONIC
- Categoría: Botones de Salida
- Garantía: 1 año
Precio normal:
$ 250.99 MXN
Precio en oferta
$ 195.99MXN
Envío calculado al finalizar la compra.
114 en stock
No se pudo cargar la disponibilidad de recogida
BBVA
MercadoPago
Kueski
Aplazo
Paypal
VISA
Mastercard
AMEX
OXXO
Descripción
Descripción
YLI TSK830A - Botón de Salida Táctil, Luz LED, Carcasa Plástica, Acabado Elegante, 12-24 VCC, Función NC/NO, Sin Caja de Instalación Requerida
Modelo TSK-830A(LED) - Marca YLI ELECTRONIC
Táctil LEDNO/NC/COM12-24 VCCSin Caja InstalaciónCarcasa Plástica1A 30VDC
El botón de salida táctil TSK-830A(LED) es un dispositivo de control de acceso operado por contacto táctil con indicador LED dual (rojo en espera, verde en operación), diseñado para sistemas de apertura de puertas con voltaje de alimentación de 12-24 VCC y capacidad de conmutación de 1A a 30VDC. Este modelo incorpora tecnología de sensor táctil capacitivo que elimina el desgaste mecánico de los pulsadores tradicionales, extendiendo su vida útil operativa y proporcionando una respuesta inmediata sin partes móviles. Su carcasa plástica de acabado elegante y bajo perfil permite instalación directa sin requerir caja de montaje adicional, facilitando integración rápida en marcos de puertas, muros o superficies de vidrio mediante adhesivo de doble cara o tornillos de fijación (según superficie).
Los contactos de salida configurables NO/NC/COM con capacidad de 1A a 30VDC (0.5A a 125VDC) hacen que este botón táctil sea compatible con chapas electromagnéticas, cerraduras eléctricas, torniquetes, barreras vehiculares y cualquier sistema de control de acceso que requiera señal de solicitud de salida (request-to-exit). El consumo eficiente de 30mA en reposo y 70mA en operación permite alimentación desde fuentes de control de acceso estándar sin sobrecarga. La indicación LED bicolor proporciona retroalimentación visual inmediata al usuario: luz roja continua indica modo en espera, y verde confirma activación táctil exitosa, mejorando la experiencia de usuario en accesos de tráfico medio a alto.
Beneficios Principales
- Tecnología táctil capacitiva sin partes móviles que elimina desgaste mecánico y extiende vida útil del dispositivo significativamente frente a pulsadores convencionales
- Indicador LED bicolor (rojo/verde) que proporciona retroalimentación visual clara al usuario en tiempo real sobre el estado del botón y confirmación de activación
- Contactos de salida universales NO/NC/COM con capacidad de 1A 30VDC compatibles con todo tipo de cerraduras eléctricas, chapas magnéticas y sistemas de acceso vehicular
- Instalación simplificada sin caja de montaje requerida gracias a carcasa plástica de bajo perfil con opciones de fijación adhesiva o atornillada según superficie
- Consumo energético reducido de 30mA en reposo que permite alimentación desde fuentes de control de acceso sin sobrecarga ni requerimiento de alimentación dedicada
- Compatibilidad de voltaje amplia 12-24 VCC que facilita integración en sistemas de control de acceso con diferentes estándares de alimentación
- Diseño compacto y acabado elegante que permite integración discreta en entornos corporativos, residenciales, comerciales e industriales
- Respuesta táctil instantánea que mejora la experiencia de usuario en zonas de alto tráfico como salidas de emergencia, accesos corporativos y áreas restringidas
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Tipo de Activación | Sensor Táctil Capacitivo |
| Indicador Visual | LED Bicolor (Rojo en Espera / Verde en Operación) |
| Voltaje de Alimentación | 12-24 VCC |
| Consumo en Reposo | 30 mA |
| Consumo en Operación | 70 mA |
| Contactos de Salida | NO / NC / COM |
| Capacidad de Conmutación | 1A 30VDC / 0.5A 125VDC |
| Material de Carcasa | Plástico ABS |
| Montaje | Superficie (adhesivo o tornillos) |
| Caja de Instalación | No Requerida |
| Tiempo de Respuesta | Instantáneo (capacitivo) |
| Aplicación | Control de Acceso / Botón de Salida (REX) |
Contenido del Paquete
1x Botón de Salida Táctil TSK-830A(LED)1x Manual de Instalación y ConexiónAccesorios de Montaje
Aplicaciones Recomendadas
🏢 Acceso Corporativo y OficinasBotón de solicitud de salida en sistemas de control de acceso empresarial con chapas electromagnéticas o cerraduras eléctricas en puertas principales y áreas restringidas
🏭 Instalaciones IndustrialesControl de salida en naves industriales, almacenes y zonas de producción con tráfico constante de personal que requiere activación táctil sin contacto mecánico
🏥 Centros de Salud y HospitalesBotón de apertura higiénico en áreas críticas donde se requiere minimizar contacto físico con superficies, ideal para salas limpias y zonas de acceso controlado
🏬 Comercios y RetailSolicitud de salida en tiendas departamentales, boutiques y centros comerciales integrado con sistemas antihurto y control de acceso de empleados
🚗 Estacionamientos y GarajesActivación de barreras vehiculares y puertas automáticas desde el interior de estacionamientos residenciales, comerciales o corporativos
🏠 Residencial y CondominiosBotón de apertura interior en accesos peatonales, puertas de lobby y áreas comunes de edificios residenciales con sistemas de control de acceso
Productos Complementarios
Fuentes de Alimentación 12V/24VFuente regulada para alimentación del botón táctil y sistema de control de acceso completo
Chapas ElectromagnéticasCerraduras magnéticas compatibles con contactos NO/NC del botón para control de puertas de acceso
Cerraduras EléctricasCerraduras de sobreponer o embutir activadas por el botón de salida táctil en configuración normalmente cerrada
Controladores de AccesoPaneles de control de acceso que integran señal de solicitud de salida (REX) desde botón táctil con lectores de entrada
Preguntas Frecuentes
¿El botón TSK-830A(LED) requiere caja de instalación empotrada?
No, este modelo está diseñado para instalación directa en superficie sin requerir caja de montaje empotrada. La carcasa plástica de bajo perfil se fija mediante adhesivo de doble cara (incluido) o tornillos de fijación según el tipo de superficie (madera, metal, vidrio, concreto). Esto simplifica significativamente la instalación en remodelaciones o donde no es posible realizar cortes en muro.
¿Cómo se conectan los contactos NO/NC/COM para una chapa electromagnética?
Para activar una chapa electromagnética (normalmente energizada), conecte el terminal COM del botón al positivo de la fuente de alimentación de la chapa, y el terminal NC (normalmente cerrado) al cable positivo de la chapa. El negativo de la chapa va directo al negativo de la fuente. Al presionar el botón táctil, se abre el contacto NC interrumpiendo la alimentación de la chapa y liberando la puerta. El terminal NO se utiliza en configuración inversa para cerraduras eléctricas que requieren energización para abrir.
¿Cuál es la diferencia entre el LED rojo y verde?

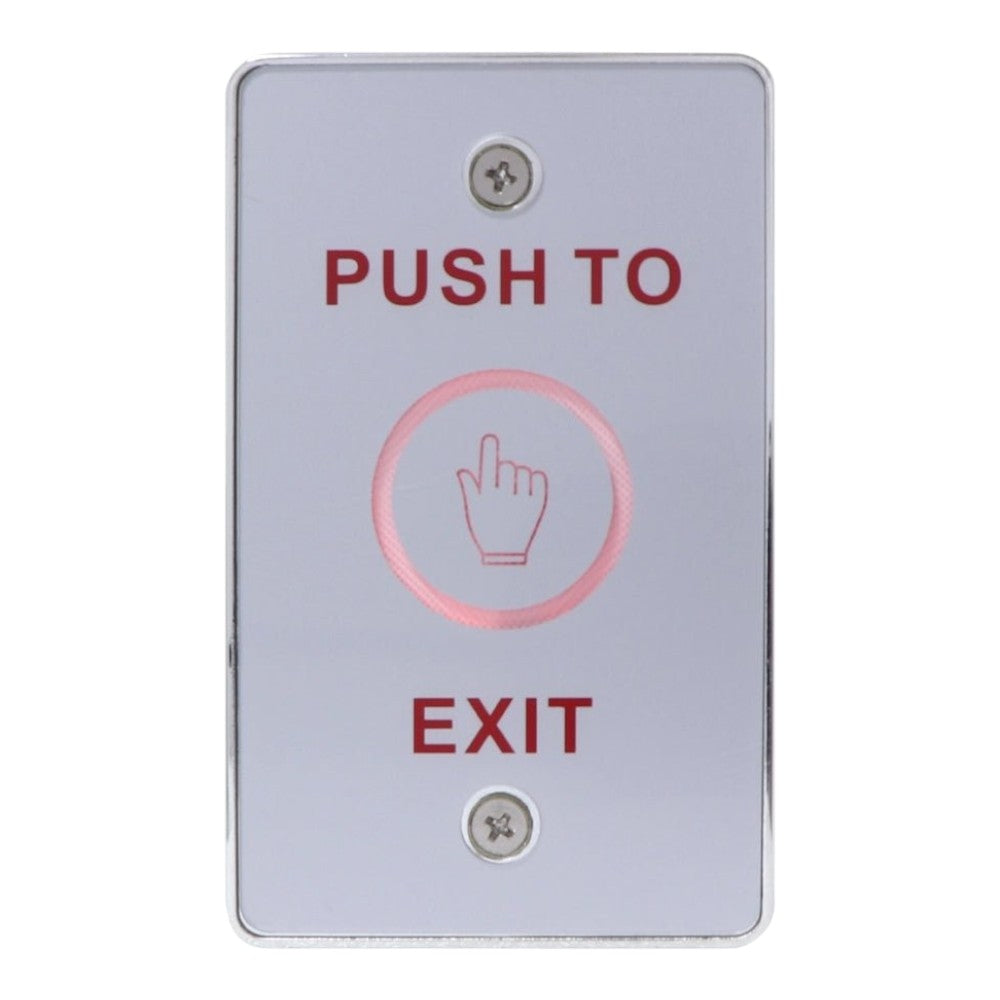

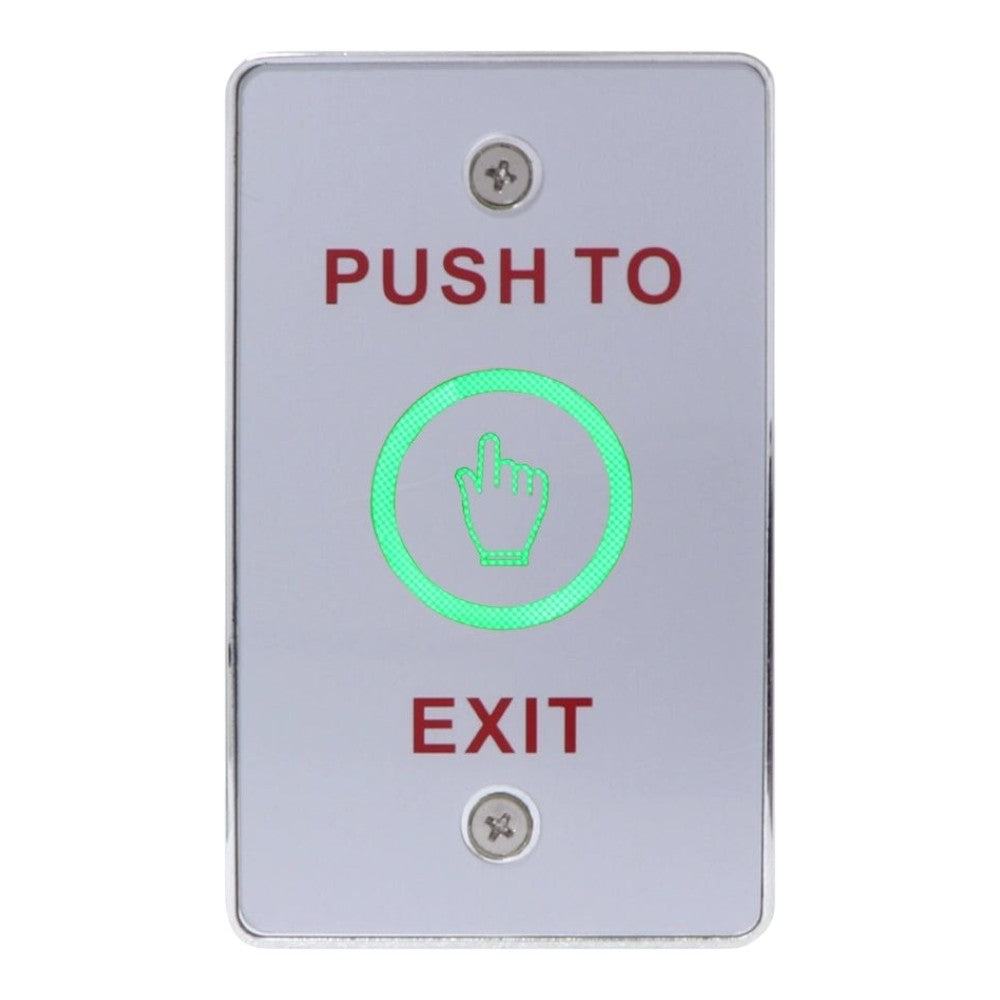

El LED rojo permanece encendido continuamente cuando el botón está en modo de espera (reposo), indicando que el dispositivo está energizado y listo para operar. Al tocar el sensor capacitivo, el LED cambia a verde confirmando que la activación táctil fue detectada exitosamente y que la señal de apertura ha sido enviada al sistema de control de acceso. Esta retroalimentación visual bicolor mejora la experiencia de usuario al proporcionar confirmación inmediata de la acción.
¿Puedo alimentar el botón con 12V si mi sistema es de 24V?
Sí, el TSK-830A(LED) tiene compatibilidad de voltaje amplia de 12-24 VCC, lo que permite su uso indistintamente en sistemas de 12V o 24V sin necesidad de ajustes o configuración adicional. El circuito interno se adapta automáticamente al voltaje de alimentación suministrado dentro de ese rango. Verifique que la polaridad sea correcta (positivo y negativo) al realizar la conexión para evitar daños al circuito electrónico.
¿Qué capacidad de carga soportan los contactos de salida?
Los contactos de salida NO/NC/COM soportan una capacidad máxima de 1A a 30VDC o 0.5A a 125VDC. Esta capacidad es suficiente para activar directamente cerraduras eléctricas pequeñas, relés de interface, o señalización de solicitud de salida (REX) en controladores de acceso. Para cargas mayores como chapas electromagnéticas de alto amperaje o motores, es recomendable utilizar un relé auxiliar de potencia que sea activado por el botón y maneje la carga pesada.
¿El sensor táctil funciona a través de superficies no conductivas?
El sensor capacitivo del TSK-830A(LED) detecta cambios de capacitancia generados por la proximidad o contacto de un dedo humano. Funciona óptimamente cuando se toca directamente la superficie sensible del botón (plástico frontal). No opera a través de materiales aislantes gruesos o cajas metálicas que puedan bloquear el campo capacitivo. Para instalación en vidrio o acrílico, el sensor debe quedar del lado accesible al usuario sin barreras intermedias.
