Brazo Articulado para Operador Batiente Jamba Máx. 250mm (9.84in) Compatible FAAC 950N2 10541512 FAAC 390039
- SKU / Modelo: 390039
- Marca: FAAC
- Categoría: Cables para Control de Acceso
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Brazo Articulado para Operador Batiente / Profundidad Máxima 250mm / 9.84 Pulgadas / Diseño Compacto
Modelo 390039 · Marca FAAC · Brazo articulado para operador batiente

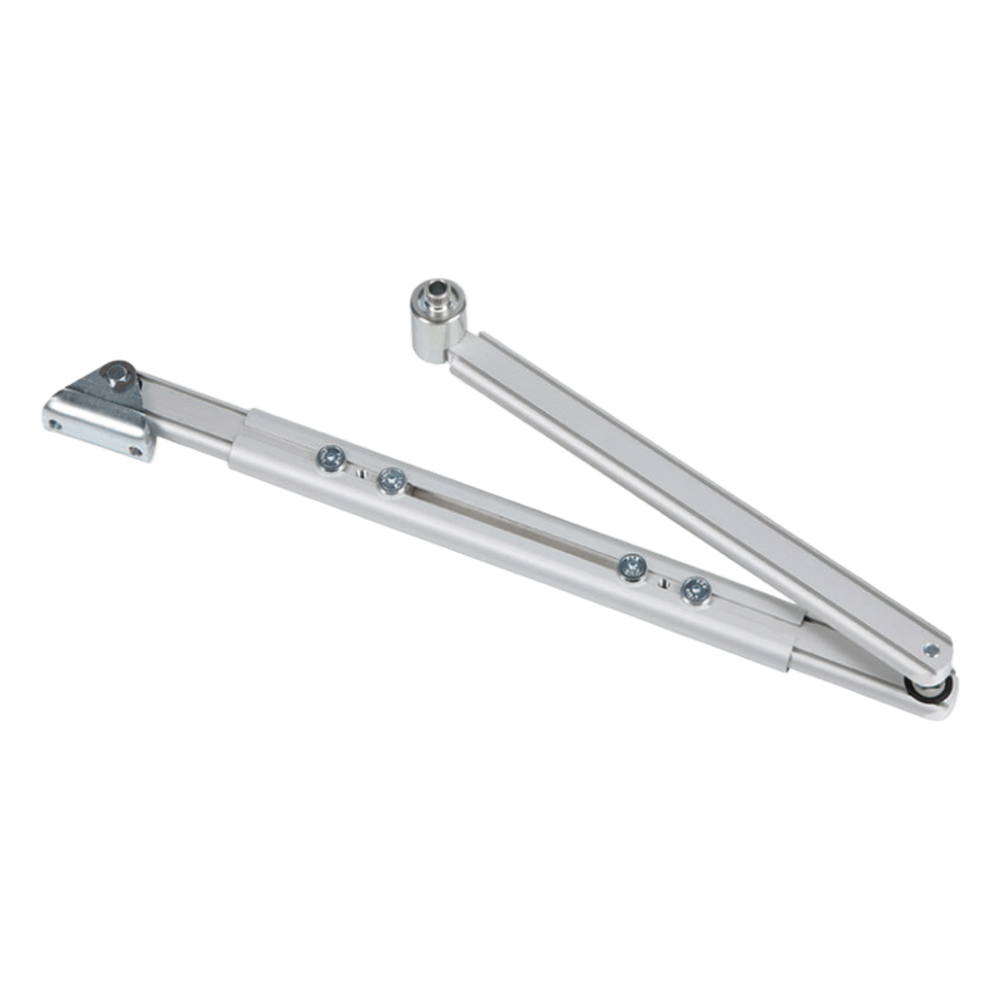

El brazo articulado FAAC 390039 es un accesorio mecánico para operadores de puertas y portones batientes que transmite el movimiento del motor a la hoja mediante una estructura articulada. Admite una profundidad máxima de jamba de 250 mm (9.84 pulgadas) y está declarado como compatible con el operador batiente FAAC 950N2, modelo 10541512, lo que lo hace adecuado para instalaciones donde el espacio junto a la hoja es limitado.
La profundidad de jamba es la distancia entre el marco o pilar y el plano de la hoja, y es uno de los datos que más condicionan la instalación de un portón automático. El brazo FAAC 390039 se diseñó para operar en aperturas angostas y marcos con profundidad limitada, con una articulación que permite adaptarse a diferentes configuraciones de montaje sin recurrir a modificaciones estructurales importantes en el pilar.
Para automatizaciones de uso continuo, la ficha del fabricante señala materiales resistentes a desgaste y corrosión, además de un diseño de instalación y ajuste rápidos. La compatibilidad es exclusiva con el operador modelo 10541512, por lo que el brazo FAAC 390039 debe elegirse únicamente cuando el equipo a automatizar corresponda a ese modelo. La garantía indicada es de 3 años.
Cómo funciona un brazo articulado para operador batiente
En un portón batiente (también llamado puerta abatible), el operador o motor se fija al pilar o muro y debe mover una hoja que gira sobre sus bisagras. Entre el motor y la hoja se coloca un brazo: en los sistemas articulados, la unión entre sus secciones permite que el punto de contacto con la hoja describa el arco de apertura mientras el operador permanece anclado en su posición. El FAAC 390039 cumple esta función de enlace mecánico para el operador FAAC 950N2 (10541512).
La ventaja de un brazo articulado frente a una solución rígida es la capacidad de adaptarse a geometrías de instalación variadas. Cuando el pilar es ancho, la hoja queda retranqueada o el espacio disponible es reducido, la articulación ayuda a que el recorrido se mantenga dentro de lo que permite el marco. Por eso la profundidad de jamba es el dato de dimensionamiento principal: el brazo FAAC 390039 declara un máximo de 250 mm (9.84 in).
Antes de instalar conviene medir la profundidad real de la jamba, verificar que el modelo del operador sea el 10541512, fijar el brazo sobre superficies firmes y realizar los ajustes de calibración con la hoja libre de obstrucciones. Un error común es elegir el brazo solo por su apariencia sin confirmar compatibilidad con el operador, lo que obliga a retrabajos y puede dañar el mecanismo.
Beneficios Principales
- Profundidad de jamba de hasta 250 mm (9.84 in): permite instalar el operador en pilares y marcos con espacio reducido sin tener que demoler ni rediseñar la entrada.
- Diseño articulado: adapta el movimiento a múltiples configuraciones de montaje, lo que reduce la necesidad de modificaciones estructurales en sitio.
- Compatibilidad declarada con el operador 10541512: el instalador identifica con certeza con qué equipo FAAC 950N2 debe usarse y evita compras equivocadas.
- Materiales resistentes a desgaste y corrosión: el brazo mantiene su desempeño en uso continuo y a la intemperie, lo que espacia el mantenimiento correctivo.
- Instalación y ajuste rápidos: menos tiempo de intervención técnica en la puesta en marcha y en las calibraciones posteriores.
- Optimización de espacio en aperturas angostas: aprovecha mejor el área junto a la hoja cuando el marco deja poco margen.
- Garantía de 3 años: respalda la inversión del integrador y del usuario final del portón automatizado.
Especificaciones Técnicas
| Atributo | Valor |
|---|---|
| Marca | FAAC |
| Modelo | 390039 |
| Tipo de producto | Brazo articulado |
| Aplicación | Operador batiente 950N2 |
| Profundidad máxima de jamba | 250 mm (9.84 pulgadas) |
| Compatibilidad | Operador modelo 10541512 |
| Materiales | Resistentes a desgaste y corrosión |
| Garantía | 3 años |
