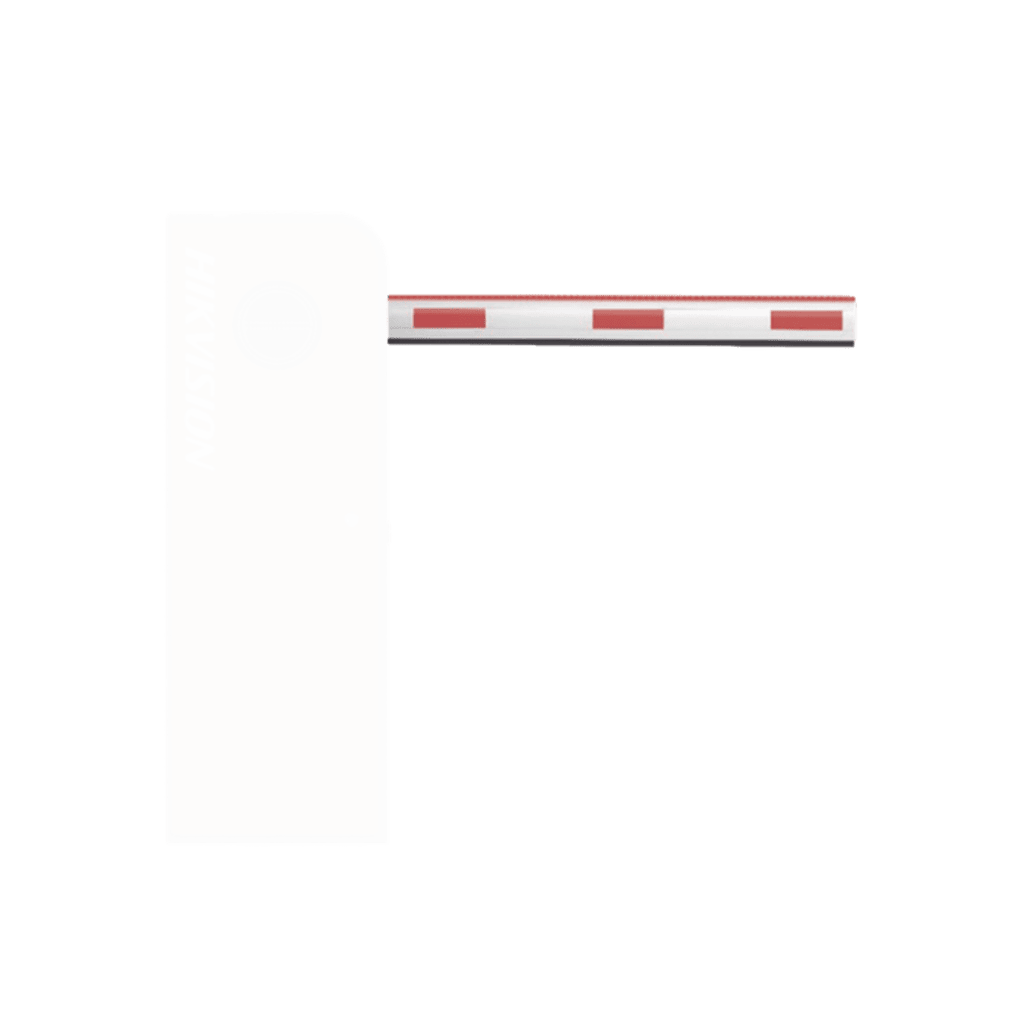

Brazo con Iluminación LED de 6 mts para Barrera DS-TMG520 a 24 VDC
Modelo 307500579 · Marca Hikvision
6 MetrosIluminación LED Integrada24 VDCAluminio ReforzadoBarrera DS-TMG520Uso Rudo Exterior
El Brazo con Iluminación LED Hikvision (Modelo: 307500579) es un brazo recto profesional de 6 metros fabricado en aluminio reforzado, diseñado específicamente para operar con sistemas de barrera vehicular Hikvision DS-TMG520 a 24 VDC. Integra iluminación LED de alto brillo para mejorar la visibilidad del acceso vehicular, especialmente durante operación nocturna o en zonas de baja iluminación, cumpliendo con normativas de seguridad vial y señalización de accesos controlados.
Este brazo vehicular está diseñado para soportar condiciones climáticas adversas en instalaciones de acceso vehicular de uso intensivo como estacionamientos comerciales, edificios corporativos, fraccionamientos residenciales, hospitales y zonas industriales. La iluminación LED incorporada facilita la identificación del brazo por parte de conductores a distancia, reduciendo riesgos de colisión y mejorando la experiencia de usuario en puntos de control de acceso vehicular automatizados.
Compatible exclusivamente con barreras Hikvision serie DS-TMG520 operadas a 24 voltios de corriente directa, este brazo garantiza un balance mecánico óptimo y sincronización precisa de movimientos de apertura y cierre. El uso de aluminio de grado industrial asegura resistencia estructural, bajo peso y durabilidad extendida contra corrosión en ambientes exteriores con exposición solar, lluvia y variaciones de temperatura.
Beneficios Principales
- Iluminación LED integrada de alta visibilidad para operación nocturna segura y reducción de riesgos de colisión vehicular
- Longitud de 6 metros ideal para carriles vehiculares estándar en accesos comerciales, residenciales e industriales
- Fabricación en aluminio reforzado que combina resistencia estructural, ligereza y protección contra corrosión exterior
- Compatibilidad certificada con barreras Hikvision DS-TMG520 a 24 VDC garantizando integración mecánica y eléctrica perfecta
- Diseño balanceado que reduce carga sobre motor de barrera extendiendo vida útil del sistema completo
- Instalación simplificada con sistema de montaje rápido compatible con cabezal de barrera Hikvision estándar
- Operación confiable en rangos de temperatura de -30°C a +60°C para climas extremos
- Visibilidad mejorada del punto de acceso cumpliendo normativas de señalización vehicular y seguridad vial
Especificaciones Técnicas
| Característica |
Especificación |
| Longitud de Brazo |
6 metros |
| Material de Construcción |
Aluminio reforzado de grado industrial |
| Voltaje de Operación |
24 VDC |
| Iluminación Integrada |
LED de alta visibilidad |
| Compatibilidad |
Barreras Hikvision DS-TMG520 (24 Vcd) |
| Tipo de Brazo |
Recto |
| Color |
Acabado estándar reflectante |
| Temperatura de Operación |
-30°C a +60°C |
| Resistencia Ambiental |
IP54 - Protección contra polvo y salpicaduras de agua |
| Peso Aproximado |
3.8 kg |
| Sistema de Montaje |
Acoplamiento rápido para cabezal Hikvision |
| Aplicación |
Accesos vehiculares comerciales, residenciales e industriales |
Contenido del Paquete
1x Brazo Iluminación LED 6m Hikvision 3075005791x Kit de Montaje y Acoplamiento1x Manual de Instalación Español1x Certificado de Garantía
Aplicaciones Recomendadas
🏢 Accesos Corporativos y EdificiosControl vehicular en estacionamientos de oficinas, torres empresariales y centros de negocios con alta visibilidad
🏘️ Fraccionamientos ResidencialesSeguridad perimetral en entradas de condominios, privadas y conjuntos habitacionales con operación 24/7
🏥 Hospitales y Centros MédicosRegulación de acceso vehicular en zonas de urgencias, estacionamientos de personal y áreas restringidas
🏭 Zonas Industriales y LogísticasControl de entrada/salida de vehículos en plantas manufactureras, almacenes y centros de distribución
🛒 Centros Comerciales y RetailGestión de estacionamientos públicos, zonas de carga y accesos preferenciales con alta afluencia vehicular
🏫 Instituciones EducativasControl de acceso vehicular en universidades, escuelas privadas y campus con requerimientos de seguridad
Productos Complementarios
XB-POSTPoste descansabrazos obligatorio para brazos de 6 metros - reduce tensión mecánica y prolonga vida útil del motor
XBS-SW-01Botonera triple de uso rudo para control manual de apertura/cierre en modo operador o emergencia
XBT-23Control remoto inalámbrico de largo alcance para operación vehicular sin contacto
XB-REC2Receptor inalámbrico adicional 2 canales para expandir capacidad de controles remotos
XB-DLP-1101Sensor de masa de un canal con lazo magnético para detección automática de vehículos
XBS-IR33Fotocelda de seguridad alcance 10 metros para prevención de colisiones durante cierre de barrera
XBS-RDA-09Radar de detección vehicular para apertura automática sin necesidad de lazo magnético
Notas Importantes
IMPORTANTE: Para brazos de 6 metros es OBLIGATORIO el uso de poste descansabrazos (XB-POST) para evitar tensión excesiva sobre el motor de la barrera y garantizar operación confiable a largo plazo. El descansabrazos debe instalarse aproximadamente a 3 metros del cabezal de la barrera según especificaciones del fabricante.
COMPATIBILIDAD: Este brazo está diseñado exclusivamente para barreras Hikvision modelo DS-TMG520 operadas a 24 VDC. NO es compatible con barreras de otros fabricantes ni con modelos DS-TMG520 de 110/220 VAC. Verifique voltaje de su barrera antes de ordenar.
INSTALACIÓN ELÉCTRICA: La iluminación LED se alimenta directamente del sistema de 24 VDC de la barrera. Debe respetarse polaridad correcta según diagrama de conexión del manual. No requiere transformador adicional.
Preguntas Frecuentes
¿Este brazo es compatible con barreras de otros fabricantes?
No, el brazo 307500579 está diseñado exclusivamente para barreras Hikvision modelo DS-TMG520 a 24 VDC. El sistema de acoplamiento, balance mecánico y conexión eléctrica de iluminación LED son específicos de esta serie. Para garantizar operación segura y vida útil óptima, debe usarse únicamente con el modelo de barrera especificado por el fabricante.
¿Es obligatorio usar poste descansabrazos con este brazo de 6 metros?
Sí, es absolutamente necesario instalar un poste descansabrazos (XB-POST) para brazos de 6 metros. Sin este soporte intermedio, el peso y longitud del brazo generan tensión excesiva sobre el motor de la barrera, provocando desgaste prematuro, fallas mecánicas y reducción significativa de ciclos de operación. El descansabrazos debe colocarse aproximadamente a 3 metros del cabezal según especificaciones técnicas de instalación.
¿Cómo funciona la iluminación LED integrada y requiere alimentación adicional?
La iluminación LED se alimenta directamente del sistema de 24 VDC de la barrera Hikvision DS-TMG520. No requiere transformador ni fuente de alimentación adicional. La conexión se realiza mediante conector estándar en el cabezal de la barrera respetando polaridad indicada en el manual. Los LEDs se activan automáticamente durante la operación de la barrera o pueden configurarse para iluminación permanente según programación del controlador.
¿Qué mantenimiento requiere este brazo vehicular?
El mantenimiento es mínimo: inspección visual trimestral para detectar deformaciones o daños por impactos, limpieza semestral de LEDs y superficie del brazo con paño húmedo, verificación de firmeza de tornillos de acoplamiento cada 6 meses, y revisión anual del poste descansabrazos. El aluminio reforzado no requiere pintura ni tratamiento anticorrosivo adicional. Si el brazo sufre impacto vehicular fuerte, debe inspeccionarse alineación y balance antes de continuar operación.
¿Puede operar en climas extremos o zonas costeras con alta salinidad?
Sí, el brazo está diseñado para operar en rango de temperatura de -30°C a +60°C cubriendo climas extremos. El aluminio de grado industrial ofrece excelente resistencia a corrosión. Para instalaciones en zonas costeras con alta salinidad, se recomienda limpieza trimestral con agua dulce para remover depósitos salinos y prolongar vida útil del acabado. La clasificación IP54 protege componentes eléctricos de iluminación LED contra salpicaduras de agua y entrada de polvo.
¿Qué accesorios de seguridad se recomiendan instalar con esta barrera?
Para instalación segura se recomienda: fotoceldas de seguridad XBS-IR33 para detectar presencia vehicular o peatonal durante cierre, sensor de masa XB-DLP-1101 o radar XBS-RDA-09 para detección automática de vehículos, y botonera de emergencia XBS-SW-01 para operación manual en caso de falla eléctrica. La combinación de iluminación LED del brazo con estos accesorios garantiza máxima seguridad en operación 24/7 cumpliendo normativas de accesos vehiculares automatizados.
