Brida de Sujeción para Retenida Tipo Delta Acero ASTM-36 Galvanizado Electrolítico Compatible STZ30 TOWERS SJB-30
- SKU / Modelo: SJB-30
- Marca: SYSCOM TOWERS
- Categoría: Accesorios para Torres Arriostradas
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Brida de Sujeción para Retenida Tipo Delta con Apoyo Central Acero ASTM-36 Galvanizado Electrolítico Tornillería Grado 5 Compatible con Tramos STZ30
Modelo SJB-30 · TOWERS
Está fabricada en acero ASTM-36 con galvanizado electrolítico, pesa 0.80 kg y se ensambla con tres brazos BR-30 de placa 1/8" x 24 mm, soldados con proceso GMAW (AWS E7018).
Forma parte de los accesorios para torres arriostradas y se instala con tornillos Ø 5/16" x 2" en cada brazo y un tornillo central Ø 3/8" x 1", todos con tuerca de seguridad.
El apoyo central mantiene la carga equilibrada y el galvanizado electrolítico protege el acero en instalaciones a la intemperie.
¿Cómo funciona y para qué sirve?
Una torre arriostrada, también llamada torre con retenidas, se mantiene vertical gracias a cables tensados que parten de distintos niveles de la estructura hacia anclas en el suelo. La brida es la pieza que recibe esos cables en la torre: si el cable se fija sin un herraje adecuado, la fuerza se concentra en un solo punto del tramo y puede doblar o deformar la estructura.

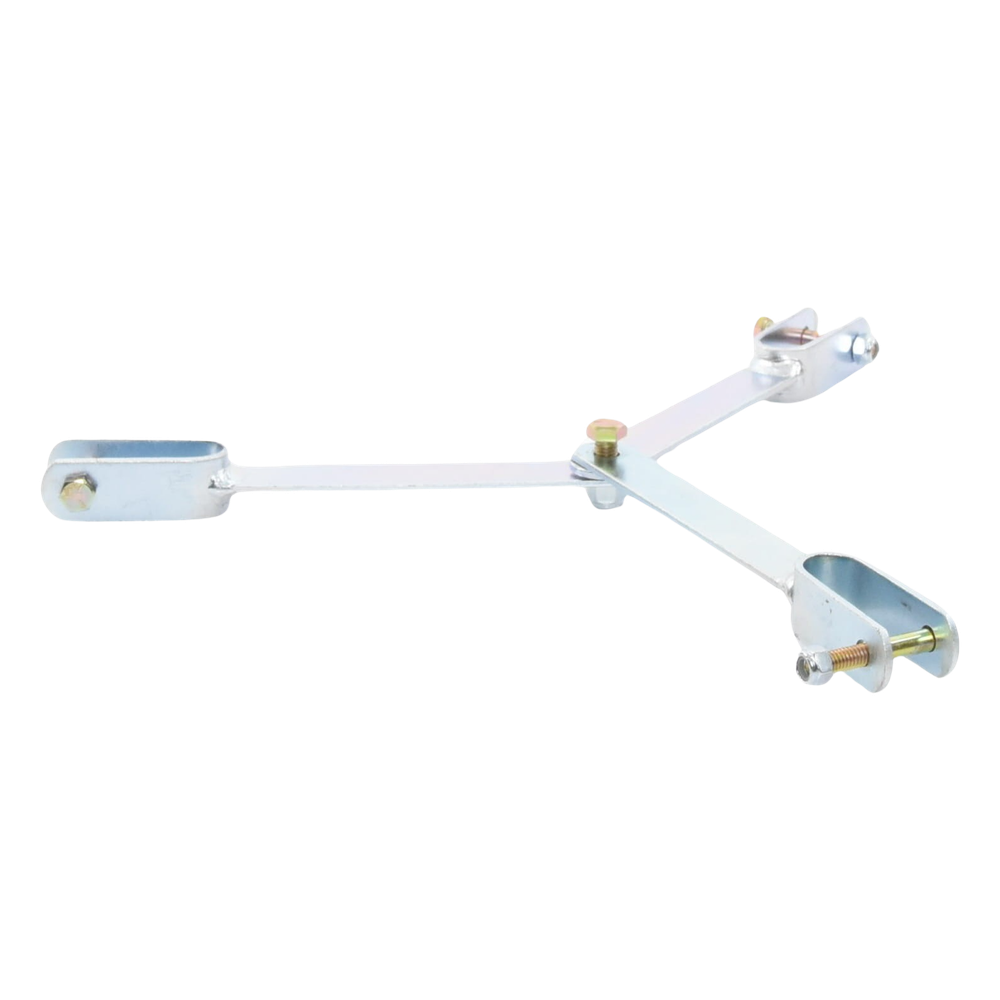

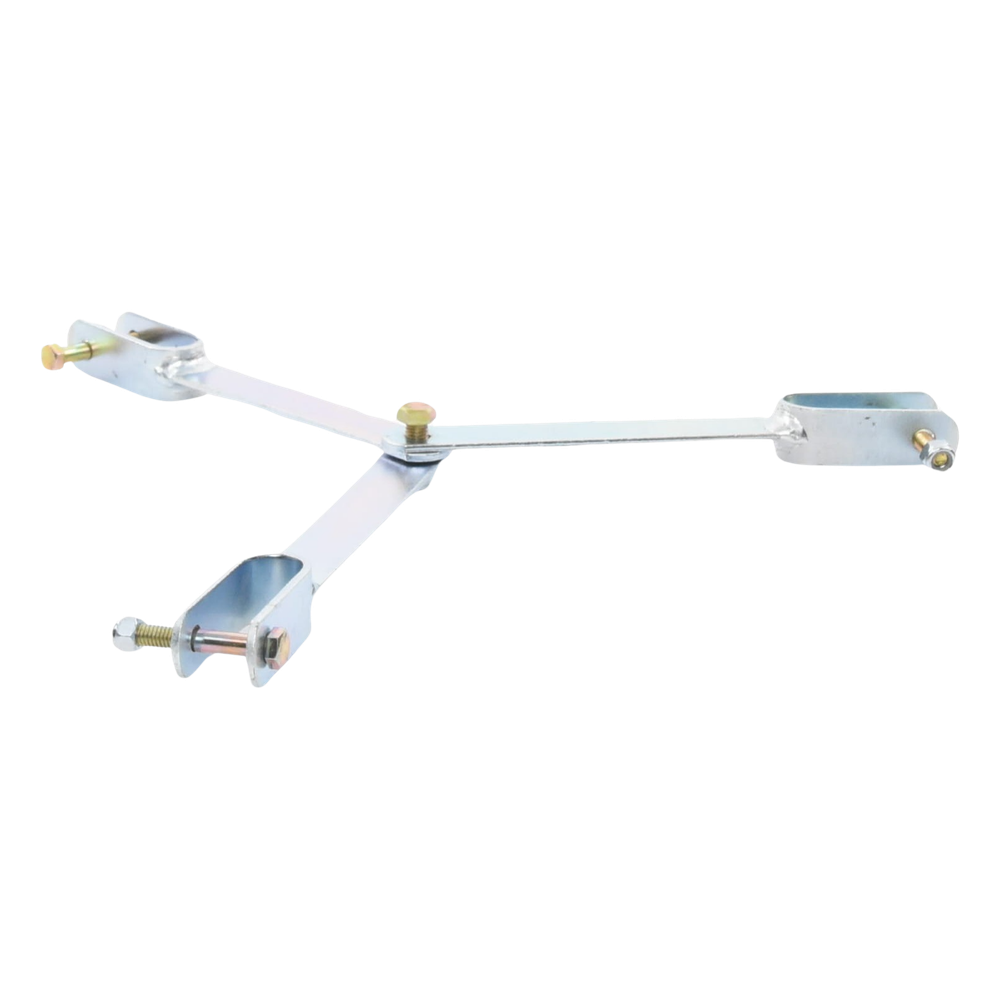

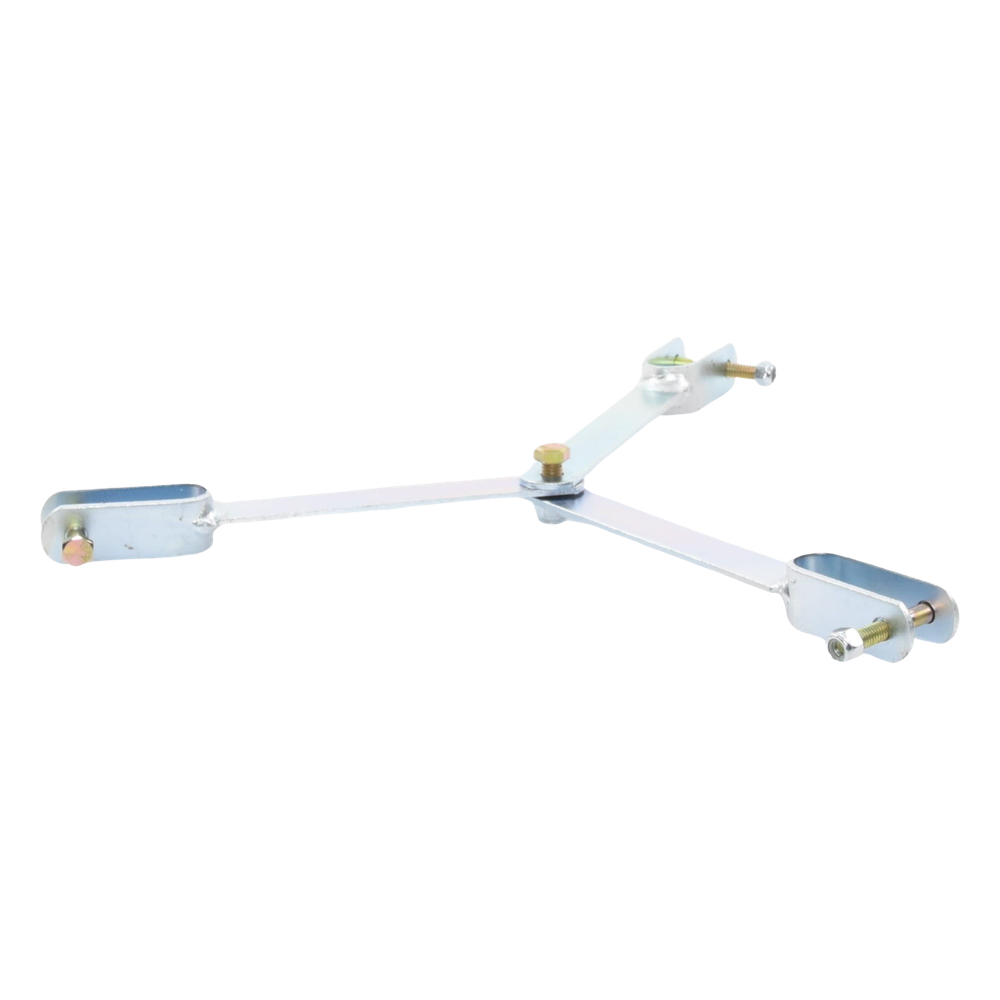

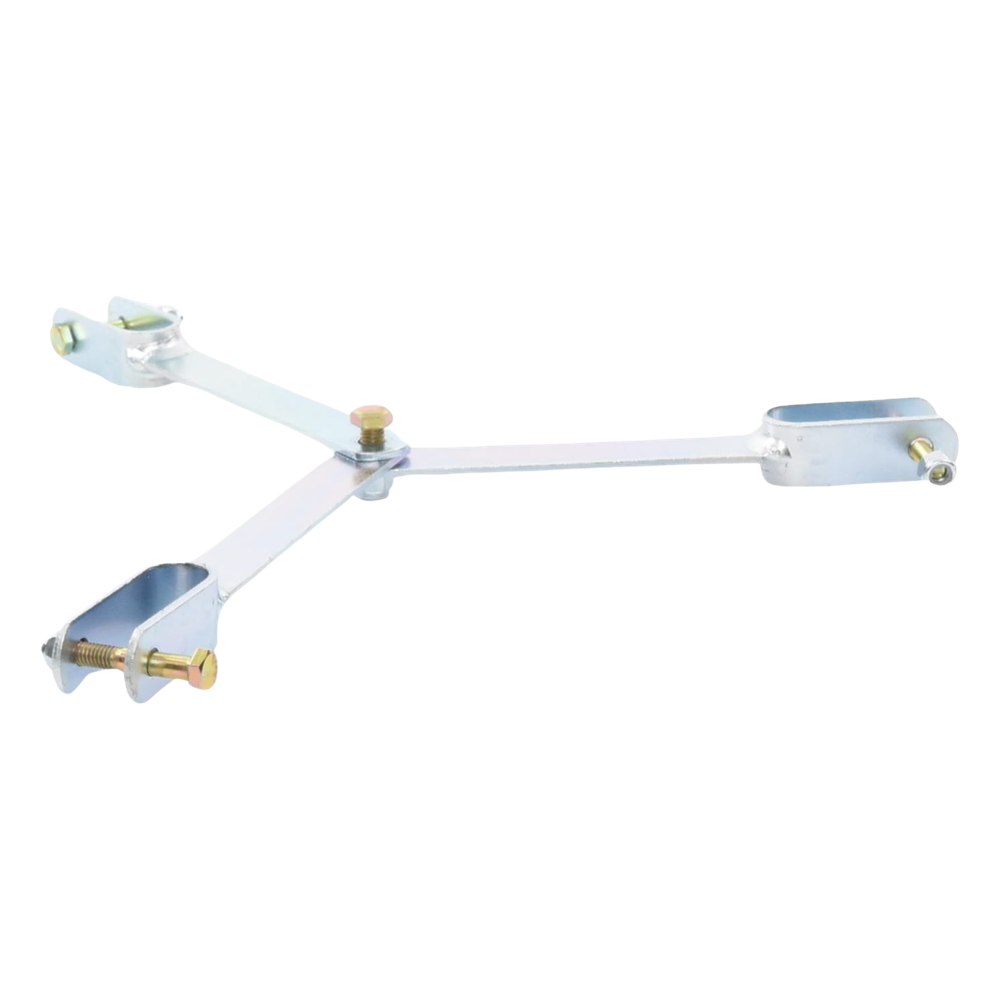

La brida SJB-30 es de tipo delta: tres brazos BR-30 parten de un apoyo central y cada extremo recibe una retenida. Así la tensión se reparte en tres direcciones alrededor del tramo, lo que ayuda a que la carga sea uniforme y simétrica. Los brazos son de placa de acero ASTM-36 de 1/8" x 24 mm unidas con soldadura GMAW.

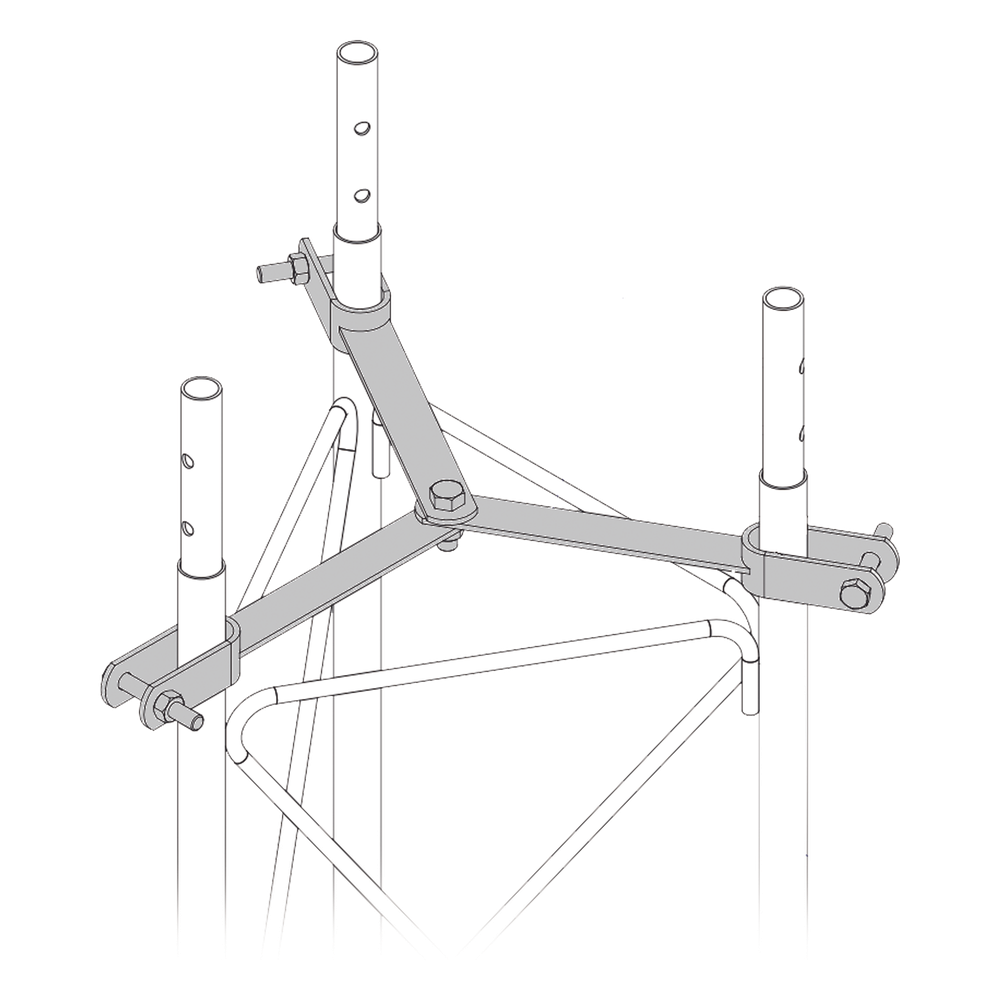

En la práctica se coloca en el tramo STZ30 al nivel donde se planea el juego de retenidas, se fija con el tornillo central Ø 3/8" x 1" y los tornillos de brazo Ø 5/16" x 2", y se aseguran con tuercas de seguridad. Conviene revisar periódicamente la tornillería y el estado del galvanizado, porque la tensión de los cables y la intemperie someten el herraje a esfuerzo constante.
Beneficios Principales
- Tensión repartida: El diseño delta con tres brazos distribuye la carga de las retenidas de forma uniforme alrededor del tramo.
- Evita deformaciones: El apoyo central reduce el riesgo de que una colocación inadecuada de las retenidas deforme la estructura.
- Compatible con STZ30: Está pensada para tramos STZ30, de modo que el montaje no requiere adaptaciones.
- Protección anticorrosión: El galvanizado electrolítico protege el acero ASTM-36 en instalaciones expuestas a la intemperie.
- Tornillería con tuerca de seguridad: Las tuercas de seguridad mantienen la unión firme frente a la vibración de la torre.
- Ligera de manejar: Con 0.80 kg, un instalador la sube y la coloca en el tramo sin equipo adicional.
- Soldadura controlada: La soldadura GMAW con electrodo AWS E7018 da uniones consistentes entre los brazos y el apoyo central.
Especificaciones Técnicas
General
| Marca | SYSCOM TOWERS |
| Modelo | SJB-30 |
| Tipo | Brida de sujeción para retenida, tipo delta con apoyo central |
| Compatibilidad | Tramos STZ30 |
| Fabricación | Conforme a normas ISO 9000 |
| Garantía | 3 años |
Materiales
| Material | Acero ASTM-36 |
| Acabado | Galvanizado electrolítico |
| Soldadura | GMAW, tipo AWS E7018 |
| Tornillería | Grado máquina y/o inoxidable, con tuercas de seguridad |
Físicas
| Placa | 1/8" x 24 mm |
| Brazos BR-30 | 3 piezas |
| Tornillos de brazos | Ø 5/16" x 2" con tuerca de seguridad |
| Tornillo central | Ø 3/8" x 1" con tuerca de seguridad |
| Tolerancias generales | ±5 cm |
| Peso | 0.80 kg |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Las medidas del plano están en centímetros, salvo las indicadas; las tolerancias generales son de ±5 cm o las indicadas.
Toda la soldadura es del tipo AWS E7018 y todo el material es acero ASTM-36.
La tornillería es de grado máquina y/o inoxidable, con tuercas de seguridad.
