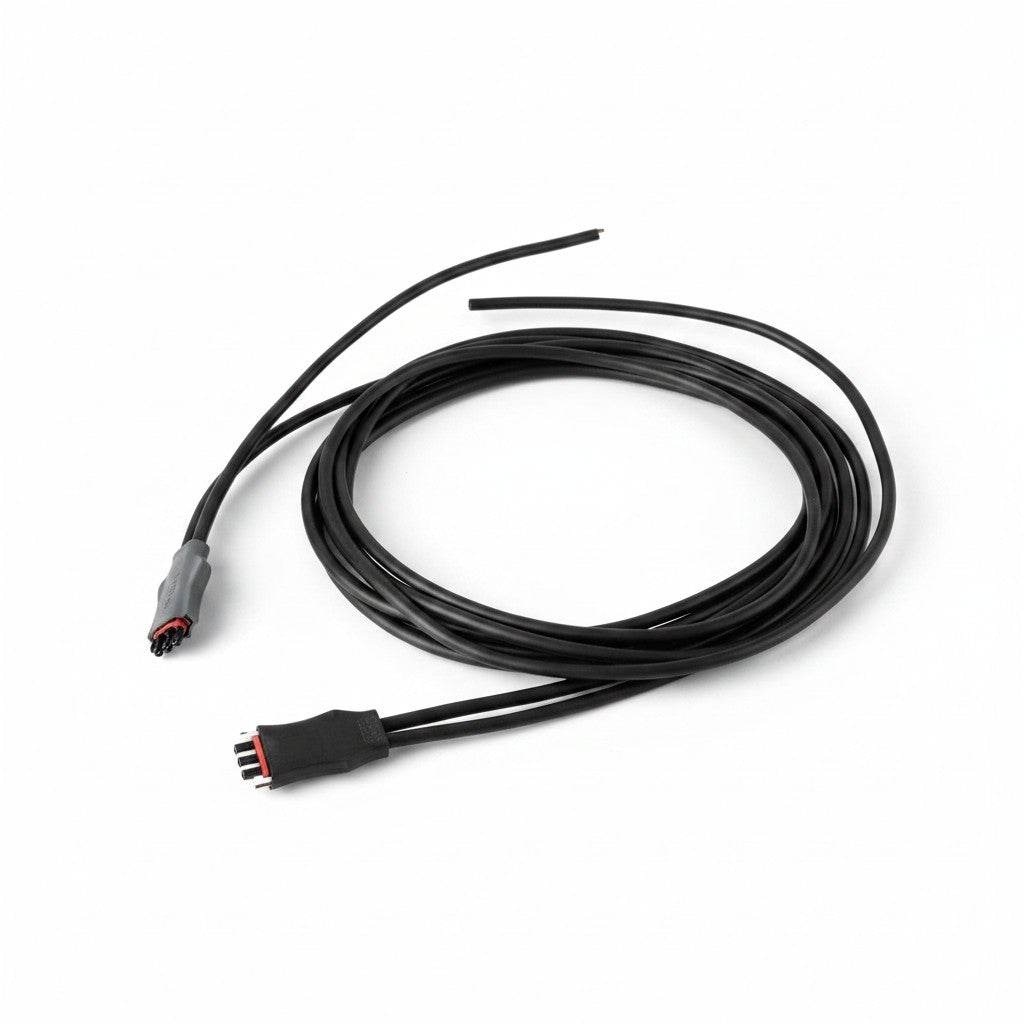

SILYMX black 12 AWG 3-wire AC bus cable for APSystems DS3D, DS3-H, YC600B microinverters. Features quick-connectors for daisy-chaining.

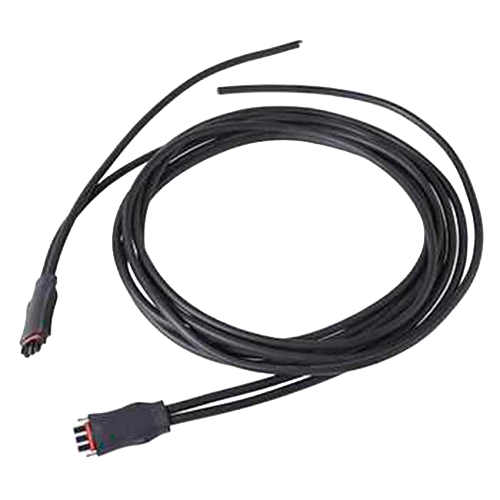

Bus Cable 3-wire de corriente alterna APSystems 12AWG para DS3D, DS3-H y YC600B
SILYMX black 12 AWG 3-wire AC bus cable for APSystems DS3D, DS3-H, YC600B microinverters. Features quick-connectors for daisy-chaining.
Bus Cable 3-wire de corriente alterna APSystems 12AWG para DS3D, DS3-H y YC600B
SILYMX black 12 AWG 3-wire AC bus cable for APSystems DS3D, DS3-H, YC600B microinverters. Features quick-connectors for daisy-chaining.
Bus Cable 3-wire de corriente alterna APSystems 12AWG para DS3D, DS3-H y YC600B

Cable Bus AC 3 Hilos 12 AWG Microinversores DS3D DS3-H YC600B APSystems APS-BusCable-DS3/YC600-12AWG

Precio normal: $ 518.99 MXN
Precio en oferta
$ 404.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

59 en stock
59 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Cable Bus 3 Hilos Corriente Alterna 12 AWG Microinversores DS3D DS3-H YC600B APSystems APS-BusCable-DS3/YC600-12AWG

Modelo APS-BusCable-DS3/YC600-12AWG | Marca APSystems

Cable AC 3 HilosCalibre 12 AWGCompatible DS3DCompatible DS3-HCompatible YC600BCertificado Solar

El Cable Bus APS-BusCable-DS3/YC600-12AWG es un cable de corriente alterna trifásico calibre 12 AWG especialmente diseñado para interconectar microinversores APSystems modelos DS3D, DS3-H y YC600B, con capacidad de hasta 20A continuos y certificación SOOW para instalaciones fotovoltaicas intemperie según NEC 690. Este cable bus permite la conexión en cadena (daisy-chain) de múltiples microinversores en sistemas solares residenciales y comerciales, reduciendo tiempo de instalación y asegurando cumplimiento normativo con conductores de cobre suave clase B calibre 12 AWG para fase, neutro y tierra.

Fabricado con aislamiento de neopreno resistente a rayos UV, aceites y temperaturas extremas (-40°C a +90°C), el cable bus APSystems garantiza operación confiable en condiciones exteriores durante toda la vida útil del sistema fotovoltaico. Su calibre 12 AWG (3.31 mm²) cumple con los requisitos de caída de voltaje para ramales de hasta 12 microinversores en configuraciones típicas, optimizando la eficiencia energética del sistema solar. Compatible con conectores de bloqueo rápido APSystems para instalación sin herramientas, este cable reduce costos de mano de obra y minimiza errores de conexión en campo.

Este cable de interconexión AC es componente esencial en sistemas de microinversores APSystems de última generación, permitiendo arquitectura modular donde cada panel solar opera de forma independiente con su propio microinversor, maximizando la producción energética en instalaciones con sombreado parcial o techos con múltiples orientaciones. El cable bus trifásico transporta la energía convertida de DC a AC desde los microinversores hasta el punto de interconexión con la red eléctrica o el centro de carga.

Beneficios Principales

  • Cable AC bus certificado SOOW para instalaciones solares exteriores según NEC 690 y UL 4703, garantizando seguridad eléctrica y cumplimiento normativo en inspecciones municipales
  • Calibre 12 AWG optimizado para transportar 20A continuos con mínima caída de voltaje en ramales de hasta 12 microinversores DS3D/DS3-H/YC600B
  • Construcción trifásica (3 conductores) con fase, neutro y tierra de cobre suave clase B, asegurando conexión a tierra segura y protección contra fallas
  • Aislamiento de neopreno SOOW resistente a rayos UV, ozono, aceites, abrasión y temperaturas de -40°C a +90°C, ideal para instalaciones en azoteas y exteriores
  • Compatible con sistema de conectores de bloqueo rápido APSystems que eliminan necesidad de herramientas, reduciendo tiempo de instalación hasta 40% versus cableado tradicional
  • Diseño daisy-chain (conexión en cadena) que simplifica arquitectura del sistema solar y reduce número de conductores necesarios versus cableado punto a punto
  • Flexibilidad mecánica que facilita ruteo en techos con obstáculos, penetraciones y esquinas, adaptándose a geometrías complejas sin comprometer radio de curvatura
  • Código de colores UL estándar (negro-fase, blanco-neutro, verde-tierra) que acelera identificación durante instalación, mantenimiento y resolución de problemas

Especificaciones Técnicas

Característica Especificación
Tipo de Cable Bus Cable AC 3 Hilos (Fase, Neutro, Tierra)
Calibre 12 AWG (3.31 mm²)
Material Conductor Cobre Suave Clase B
Número de Conductores 3 (3-wire)
Aislamiento Neopreno SOOW
Temperatura de Operación -40°C a +90°C
Capacidad de Corriente 20A Continuos
Voltaje Nominal 600V AC
Compatibilidad de Microinversores APSystems DS3D, DS3-H, YC600B
Certificaciones UL SOOW, NEC 690, UL 4703
Resistencia UV Sí, certificado para intemperie
Código de Colores Negro (Fase), Blanco (Neutro), Verde (Tierra)
Configuración de Conexión Daisy-Chain (Conexión en Cadena)
Dimensiones y Peso Valor
Diámetro Exterior Aproximado 11.2 mm (0.44")
Radio de Curvatura Mínimo 8x diámetro exterior (89.6 mm)
Presentación Longitudes estándar o a medida

Contenido del Paquete

🔌 1x Cable Bus AC 3 Hilos 12 AWG APSystems📄 Manual de Instalación✅ Certificados de Cumplimiento UL/NEC

Aplicaciones Recomendadas

⚡ Sistemas Solares ResidencialesInterconexión de microinversores APSystems DS3D, DS3-H o YC600B en instalaciones fotovoltaicas residenciales de 3-12 kW con arquitectura distribuida
🏢 Instalaciones ComercialesCableado AC bus en sistemas solares comerciales con múltiples strings de microinversores en azoteas planas e inclinadas
🏠 Techos con SombreadoSistemas donde cada panel requiere optimización individual por sombreado parcial de árboles, chimeneas o edificios adyacentes
🔧 Reemplazo y AmpliaciónExtensión de sistemas solares APSystems existentes o reemplazo de cable bus deteriorado en instalaciones de 5+ años

Productos Complementarios

Microinversor APSystems DS3-DMicroinversor dual 1400W para 2 paneles solares de 330-550W, compatible con este cable bus AC
Microinversor APSystems DS3-HMicroinversor dual 1600W para 2 paneles de alta potencia 370-600W, requiere cable bus 12 AWG
Microinversor APSystems YC600BMicroinversor dual 600W para 2 paneles de 270-375W, usa mismo sistema de cable bus
Gateway de Comunicación APSystems ECU-CUnidad de monitoreo y comunicación para sistemas APSystems, centraliza datos de microinversores
Conector de Bloqueo Rápido AC APSystemsConectores macho/hembra de instalación rápida sin herramientas para cable bus 12 AWG
Cable Fotovoltaico 10 AWGCable solar DC para interconectar paneles con microinversores en lado de corriente directa

Preguntas Frecuentes

¿Cuántos microinversores APSystems puedo conectar en cadena con un ramal de cable 12 AWG?
El número máximo de microinversores en cadena daisy-chain con cable 12 AWG depende de la longitud total del ramal y la caída de voltaje permitida (típicamente 3% según NEC 690.8). Para microinversores DS3-D/DS3-H operando a 240V AC, se recomienda máximo 10-12 unidades en un ramal de hasta 60 metros. Para distancias mayores o más microinversores, considere calibre 10 AWG o divisiones de ramal. Siempre consulte las guías de diseño APSystems y códigos eléctricos locales.
¿Este cable es adecuado para instalación enterrada o en conduit subterráneo?
El cable SOOW está certificado para uso en intemperie y exposición directa al sol, pero NO está listado como cable de enterramiento directo tipo UF o USE. Para instalaciones subterráneas, debe colocarse dentro de conduit PVC Schedule 40/80 enterrado a profundidad según NEC 300.5 (típicamente 45-60 cm). Para tramos en azotea o fachada expuestos, el cable SOOW puede instalarse sin conduit si está correctamente sujetado y protegido contra daño mecánico. Verifique requisitos de AHJ (autoridad local) antes de la instalación.
¿Puedo usar este cable bus para interconectar microinversores de otras marcas como Enphase o Hoymiles?
No se recomienda. Aunque el cable 12 AWG SOOW cumple especificaciones eléctricas generales, el sistema de conectores de bloqueo rápido APSystems es propietario y NO es compatible con sistemas de conexión de otras marcas como Enphase Q-Cable o cables troncales Hoymiles. Además, usar componentes no especificados por el fabricante puede invalidar garantías y certificaciones UL del sistema completo. Para sistemas multi-marca, utilice cable y conectores especificados por cada fabricante de microinversor en sus respectivos ramales.
¿Qué longitudes están disponibles y cómo determino cuánto cable necesito?
El cable bus APSystems se ofrece en longitudes pre-cortadas estándar (típicamente rollos de 30m, 60m, 100m) y puede ordenarse a medida para proyectos específicos. Para calcular la longitud necesaria: (1) Dibuje layout del sistema en plano de techo, (2) Mida distancia entre microinversores en cadena daisy-chain (típicamente espaciados cada 1.5-3 metros según separación de paneles), (3) Agregue 20% adicional para curvas, subidas/bajadas y conexión final al combiner box o desconectador AC, (4) Considere cable adicional para futuros mantenimientos. Software de diseño como APSystems Design Tool calcula automáticamente requerimientos de cable.
¿Necesito protección adicional contra sobrecorriente en el cable bus de microinversores?
Según NEC 690.9, los circuitos de salida AC de microinversores deben estar protegidos contra sobrecorriente. Típicamente esto se logra mediante breaker dedicado de 20A en el panel eléctrico principal (para cable 12 AWG) dimensionado al 125% de la corriente máxima del ramal (suma de corrientes AC de todos los microinversores en cadena). El breaker protege el cable bus contra sobrecarga y cortocircuito. Para ramales largos con múltiples microinversores, verifique que la corriente total no exceda 16A continuos (80% de 20A) para cumplir NEC 210.20(A). No se requieren fusibles adicionales en cada microinversor ya que incluyen protecciones internas.
